B+COM PLAY バイク用インカム フルフェイスヘルメット取付方法 SHOEI GT-Air II

取付前の準備

STEP1取付準備

取付準備

SHOEIヘルメット[GT-Air II]のB+COM PLAY取付方法をご紹介します。

本資料では、「B+COM ヘルメットアタッチメント SHOEI用」を使用した方法を解説します。

B+COM ヘルメットアタッチメント SHOEI用 製品情報

STEP2B+COMの準備

B+COMの準備

画像を参考にB+COM1キット分を用意します。

STEP3パッド取外し

パッド取り外し

ヘルメットの左右イヤーパッド、左側チークパッドを取外します。

※内装の脱着に関しましては、ヘルメットの取扱説明書をご参照ください。

スピーカーの取付け

STEP4面ファスナー貼付け

面ファスナー貼付け

左右のイヤースペースへ、「スピーカー固定用面ファスナー」を貼り付けます。

STEP5調整パッド貼付け

調整パッド貼付け

耳とスピーカーとの隙間が生じやすいため、「スピーカー調整パッド」を1枚貼付けることをおすすめします。

※個人差があるため、必ず調整してください。

STEP6右側スピーカー取付け

右側スピーカー取付け

スピーカーを取付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

STEP7スピーカー配線

スピーカー配線

ヘルメット後方右側のホックを外し、配線をホックの内側に通します。

STEP8スピーカー配線2

スピーカー配線2

内装の反対側にも、同様に配線を通します。

STEP9スピーカー配線3

スピーカー配線3

配線を通したら、ホックを戻します。

STEP10面ファスナー貼付け

面ファスナー貼付け

左側も同様に、「スピーカー固定用面ファスナー」を貼り付けます。

STEP11調整パッド貼付け

調整パッド貼付け

必要に応じて「スピーカー調整パッド」を貼り付けます。

STEP12左側スピーカー取付け

左側スピーカー取付け

左側スピーカーを貼付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

STEP13配線収納

配線収納

配線はチークパッドの裏側に収納します。
無理な角度には曲げず、スピーカーユニットの分岐部に負担がかからないようにご注意ください。

マイクの取付け

STEP14マイク接続

マイク接続

マイクを使用する場合は、スピーカーユニットコネクタ部のガイドにあわせて、ワイヤーマイクを接続します。

STEP15マイク接続2

マイク接続2

ワイヤーマイクを接続した状態。

STEP16マイクスポンジ貼付け

マイクスポンジ貼付け

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付ます。

STEP17マイク差込み

マイク差込み

集音部(穴の空いている面)が口元を向くようにして、ワイヤーマイクをスポンジへ差し込みます。

STEP18マイク配線

マイク配線

配線が無理な角度に曲がらないように、整えておきます。

ホックなどの構成部品に配線(特に分岐部やコネクタ部分)が嚙みこまないよう、チークパッドと帽体の隙間に収納するのがおすすめです。

ヘルメットアタッチメントの取付け

STEP19アタッチメント準備

アタッチメント準備

B+COM本体、面ファスナー、ヘルメットアタッチメントを用意します。

B+COM ヘルメットアタッチメント SHOEI用 製品情報

STEP20貼付け面の脱脂

貼付け面の脱脂

付属のアルコールシートを使用して、ヘルメットアタッチメントとヘルメットの貼付け面をそれぞれ脱脂します。

STEP21面ファスナー分離

面ファスナー分離

オス・メスが一組になっている、本体固定用面ファスナーを分離します。

※出荷時、面ファスナーのオス側(ざらざらしている面)はPLAY本体に貼付けられています。余った面ファスナーは予備として保管ください。

STEP22面ファスナー貼付け

面ファスナー貼付け

ヘルメットアタッチメントへ、本体固定用面ファスナー(メス)を貼り付けます。

※貼付け面を必ず脱脂してください。

STEP23面ファスナー貼付け位置

面ファスナー貼付け位置

面ファスナー(メス)は、画像の2箇所ある矢印にあわせて貼り付けます。

※接着硬化まで約24時間を要します。完全に接着されるまでご利用しないでください。

STEP24インカム装着用カバー

インカム装着用カバー

ヘルメット左側のインカム装着用カバーを取外します。

※脱着手順に関しては、ヘルメットの取扱説明書をご参照ください。

STEP25インカム装着用カバー2

インカム装着用カバー2

インカム装着用カバーを取外した状態。

※脱着手順に関しては、ヘルメットの取扱説明書をご参照ください。

STEP26アタッチメント貼付け

アタッチメント貼付け

アタッチメントの剥離シートを剥がし、ヘルメットの形状に合わせて貼付けます。

STEP27貼付け後の注意

貼付け後の注意

これでベースプレートの取付けは完了です。

※接着硬化まで約24時間を要します。完全に接着されるまでご利用しないでください。

本体の取付け

STEP28本体貼付け

本体貼付け

ヘルメットアタッチメントへ、B+COM PLAY本体を貼付けます。

STEP29チークパッド取付け

チークパッド取付け

内装のすき間からスピーカーの配線を取り出し、チークパッドを戻します。その後、スピーカーコネクタと本体を接続します。

※スピーカーの配線が折れ曲がらないようにご注意ください。断線につながる恐れがあります。

STEP30配線収納

貼付け後の注意

アタッチメントのケーブルホルダーを利用すると、配線がきれいに格納できます。

STEP31取付け位置

取付け位置

スピーカーケーブルがヘルメットのフチに沿った状態で、ある程度配線に遊びがある状態が理想的な取付け位置です。

※コネクタがアタッチメントの下端より出てしまうと、床などに置いたときに当たってしまい破損の原因になります。

STEP32取付け位置2

取付け位置2

別の角度から見た状態。

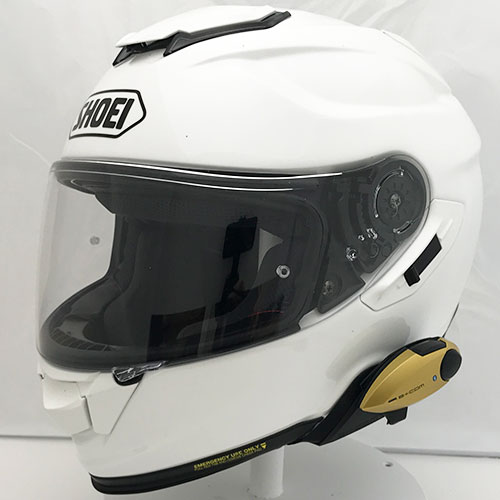

STEP33完成

完成

以上で完成です。
