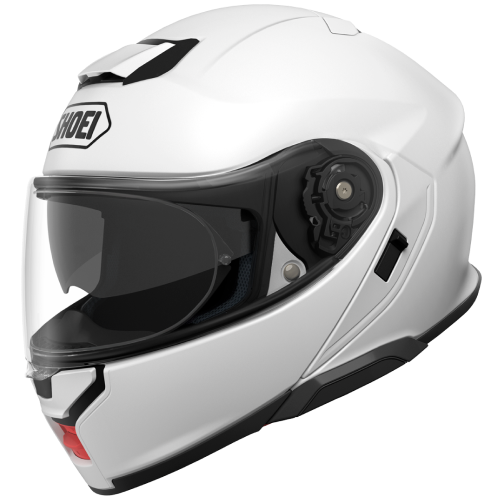

  • SHOEI NEOTEC 3

B+COM SX1 バイク用インカム システムヘルメット取付方法 SHOEI NEOTEC 3

解説動画

取付前の準備

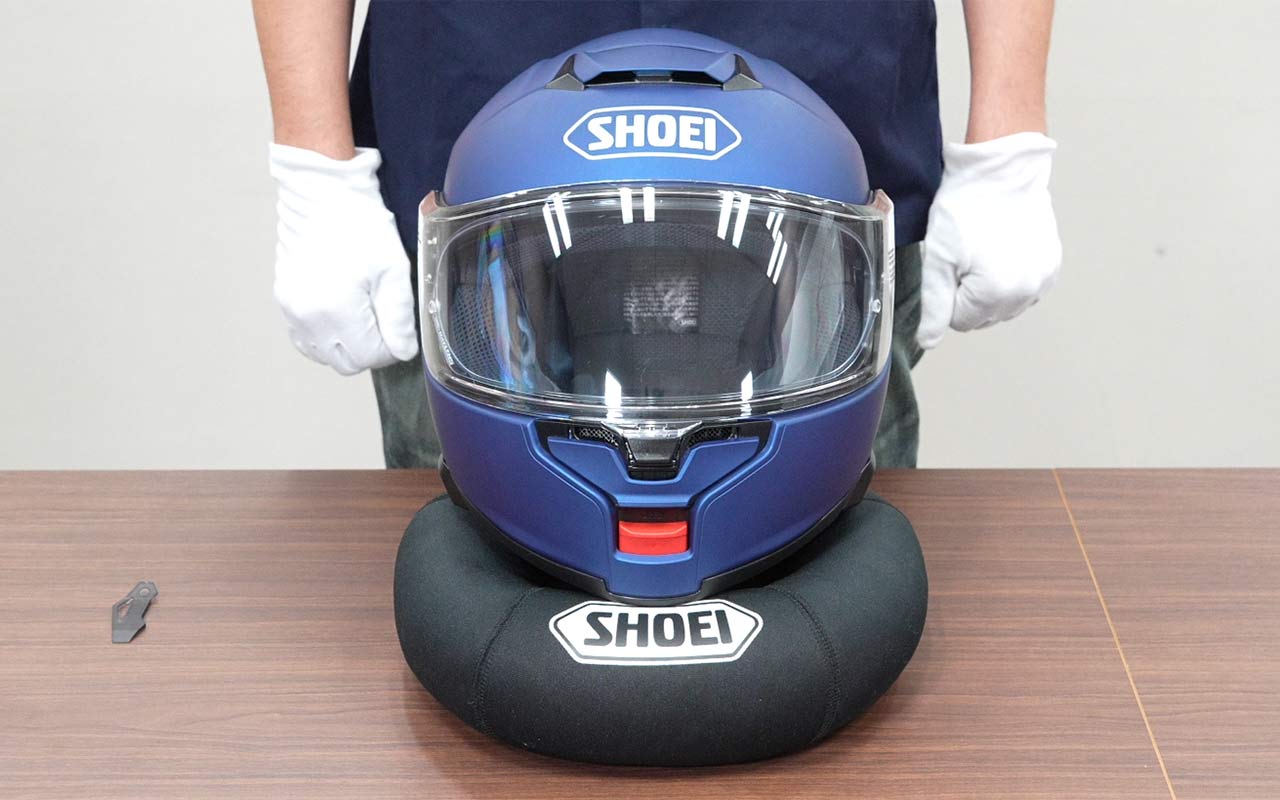

STEP1取付準備

取付準備

B+COM SX1のヘルメット取付け手順をご紹介します。

破損防止のため、ヘルメットピローやマットの上での作業をおすすめします。

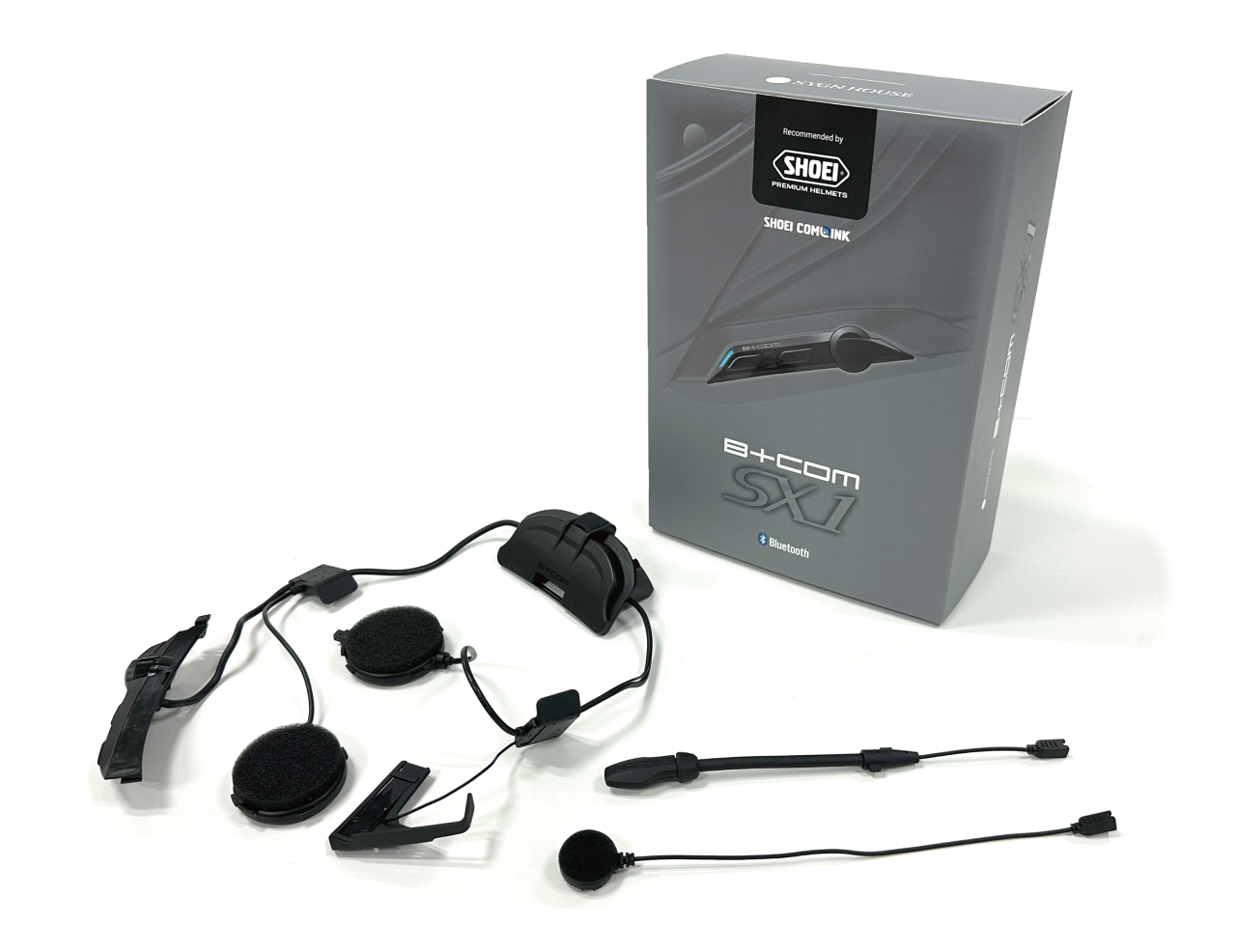

STEP2B+COMの準備

B+COMの準備

「B+COM SX1」パッケージ分を用意します。

ヘルメットの準備

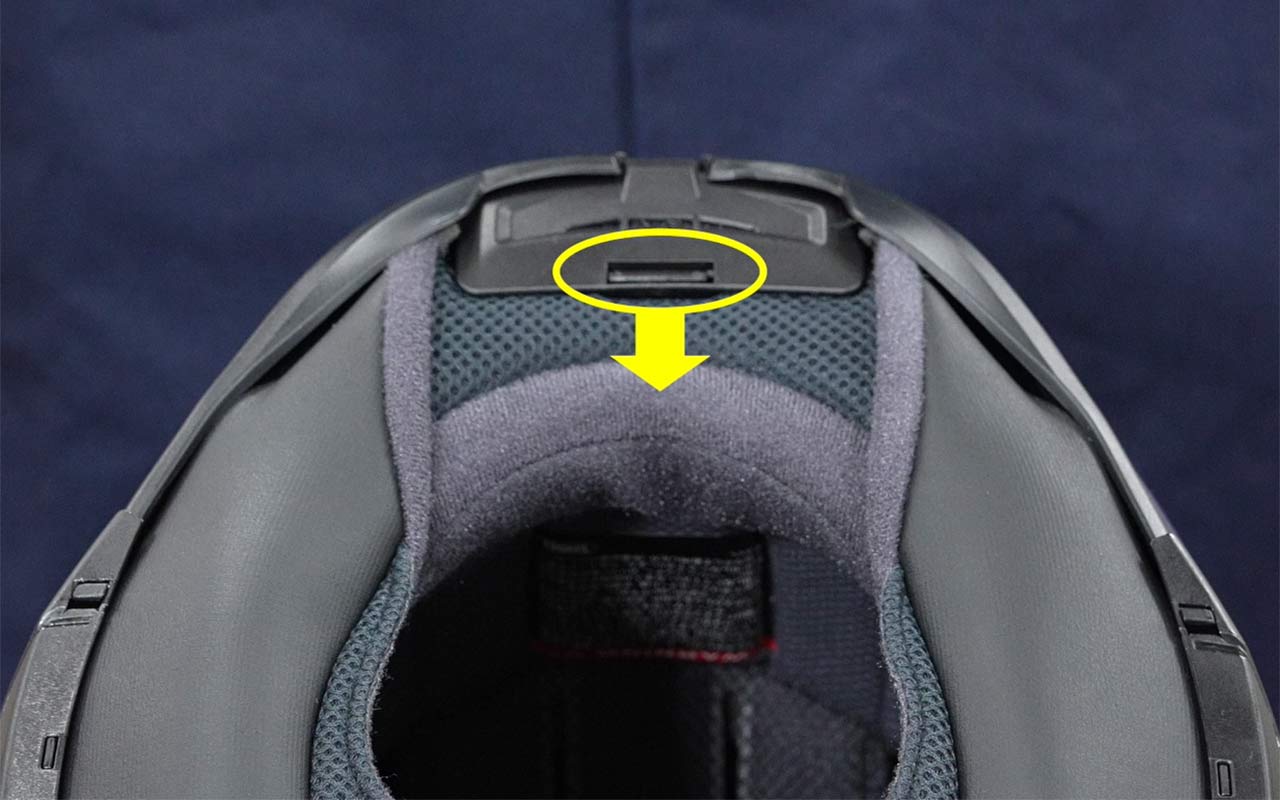

STEP3カバー取外し

カバー取外し

ツメを矢印の方向に押してロックを外した後、バッテリースペース用カバーを取外します。

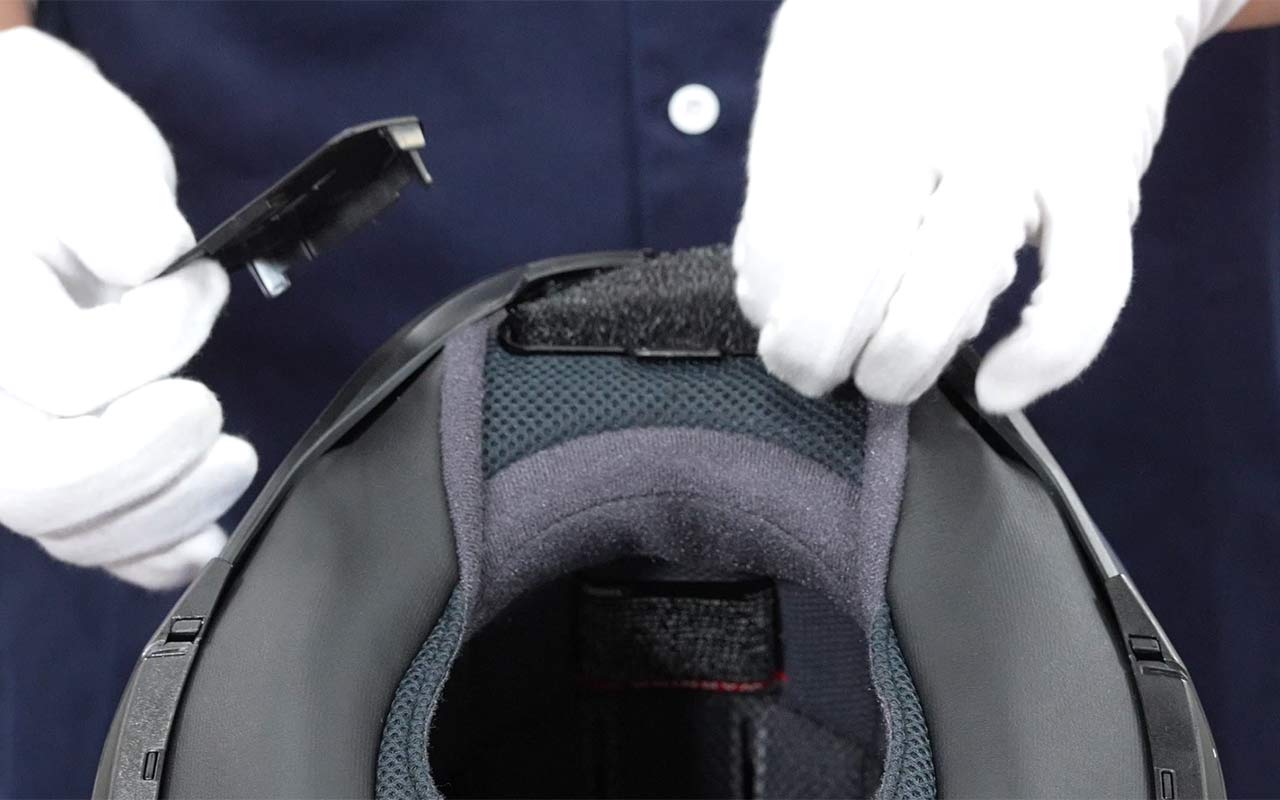

STEP4カバー取外し2

カバー取外し2

バッテリースペースに入っているクッション材は取り出します。

STEP5インターコムベース取外し

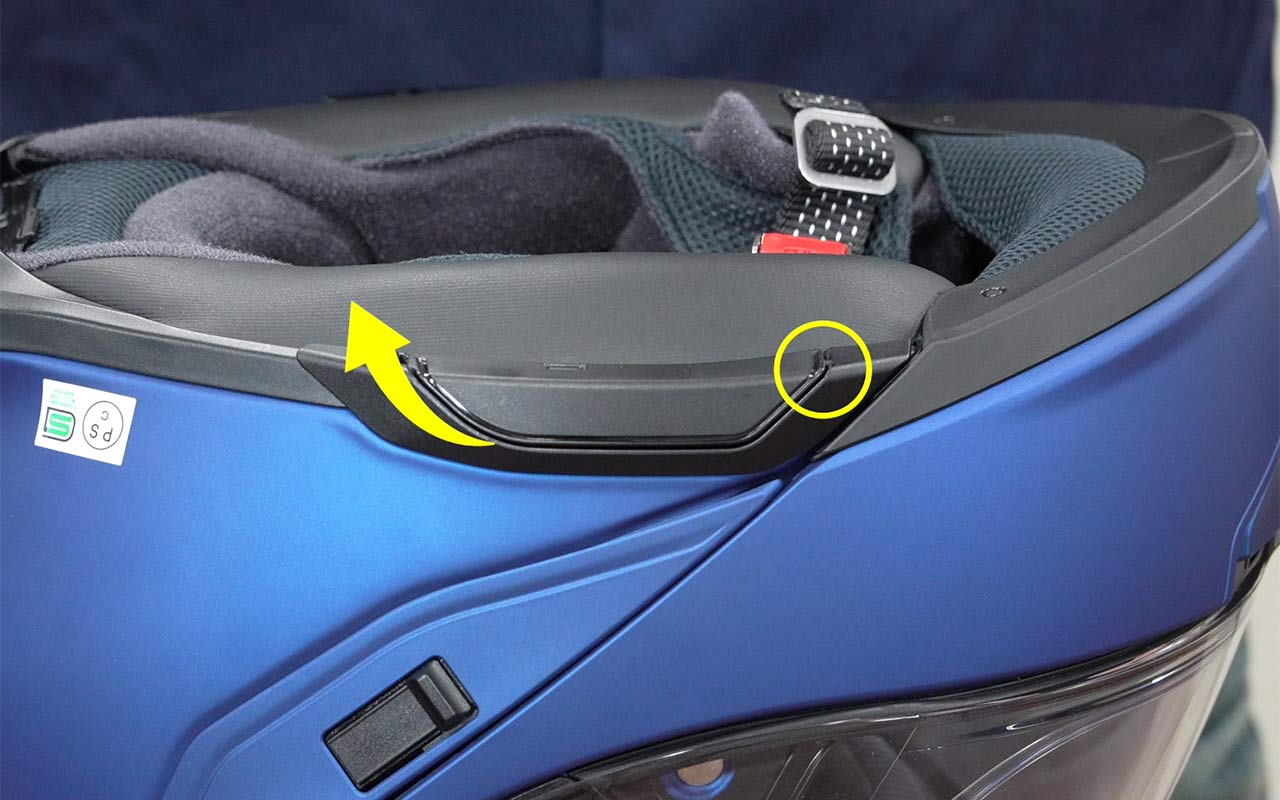

インターコムベース取外し

○の箇所を支点にし、矢印方向にスライドして左側のインターコムベースを取外します。

STEP6インターコムベース取外し2

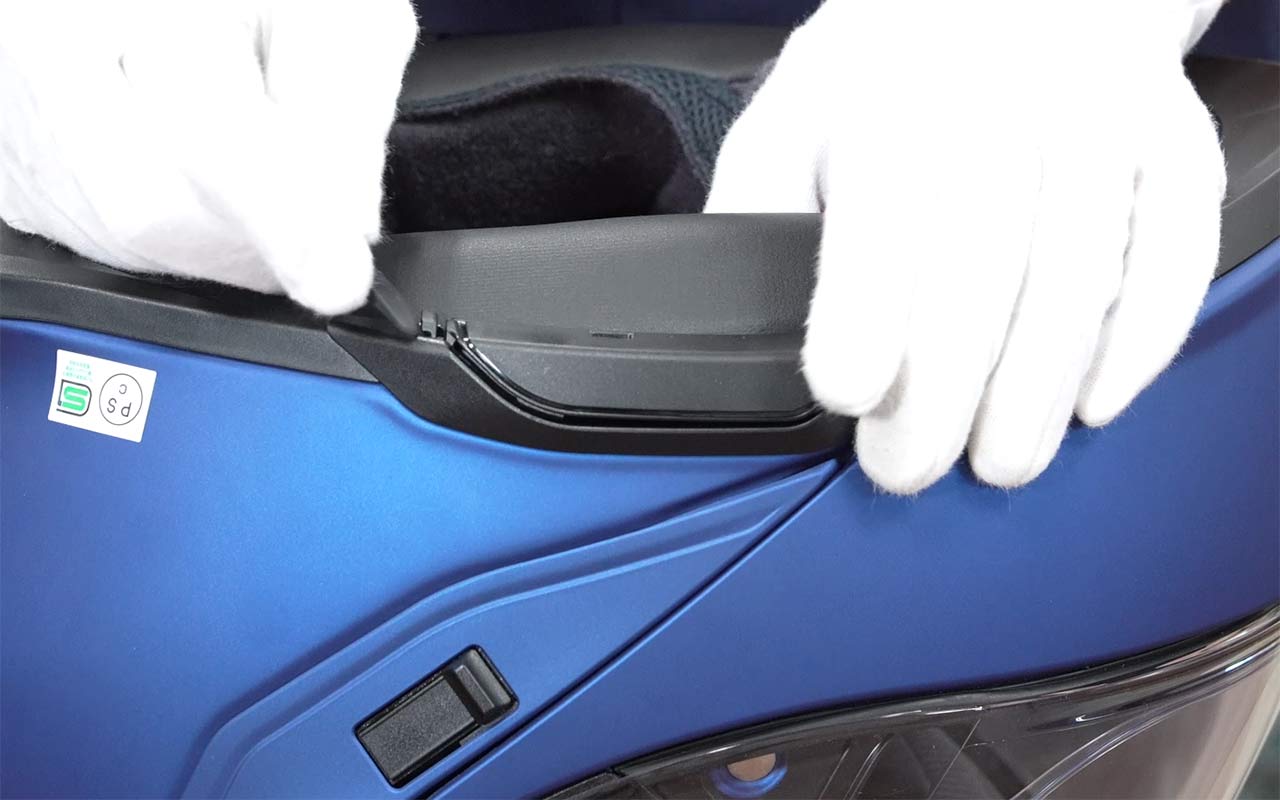

インターコムベース取外し2

SHOEIサービスツールを使い、インターコムベースのツメの隙間に差し込みます。

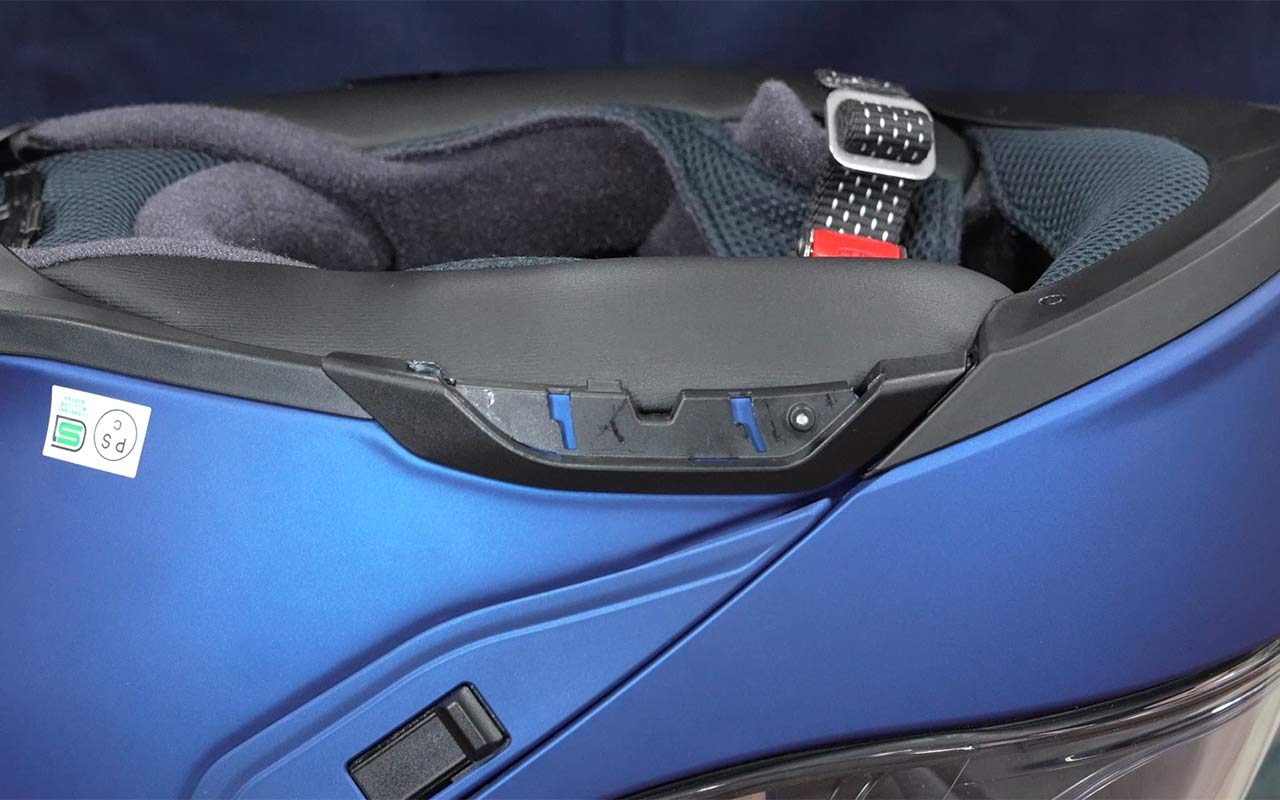

STEP7インターコムベース取外し3

インターコムベース取外し3

インターコムベースを取外した状態。

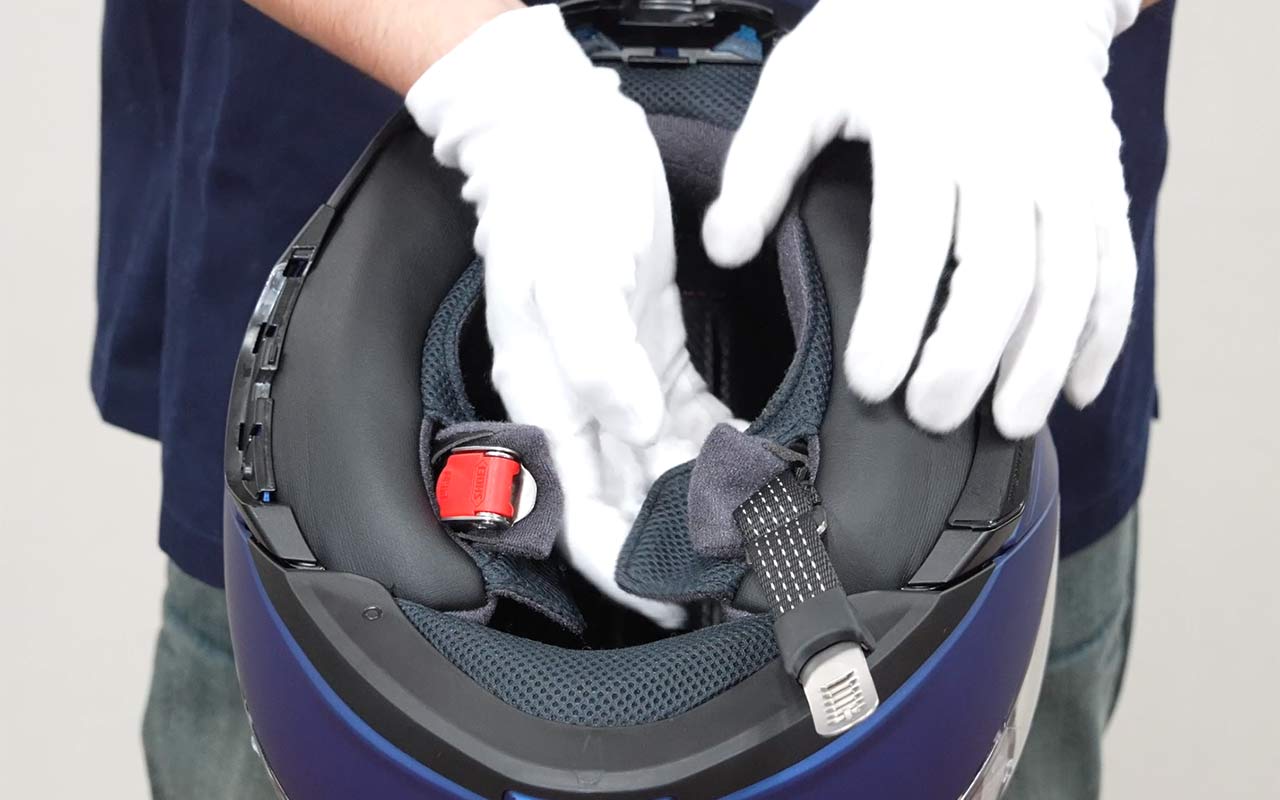

STEP8チークパッド取外し

チークパッド取外し

チークパッドを取出します。詳細はSHOEIヘルメットの取扱説明書をご確認ください。

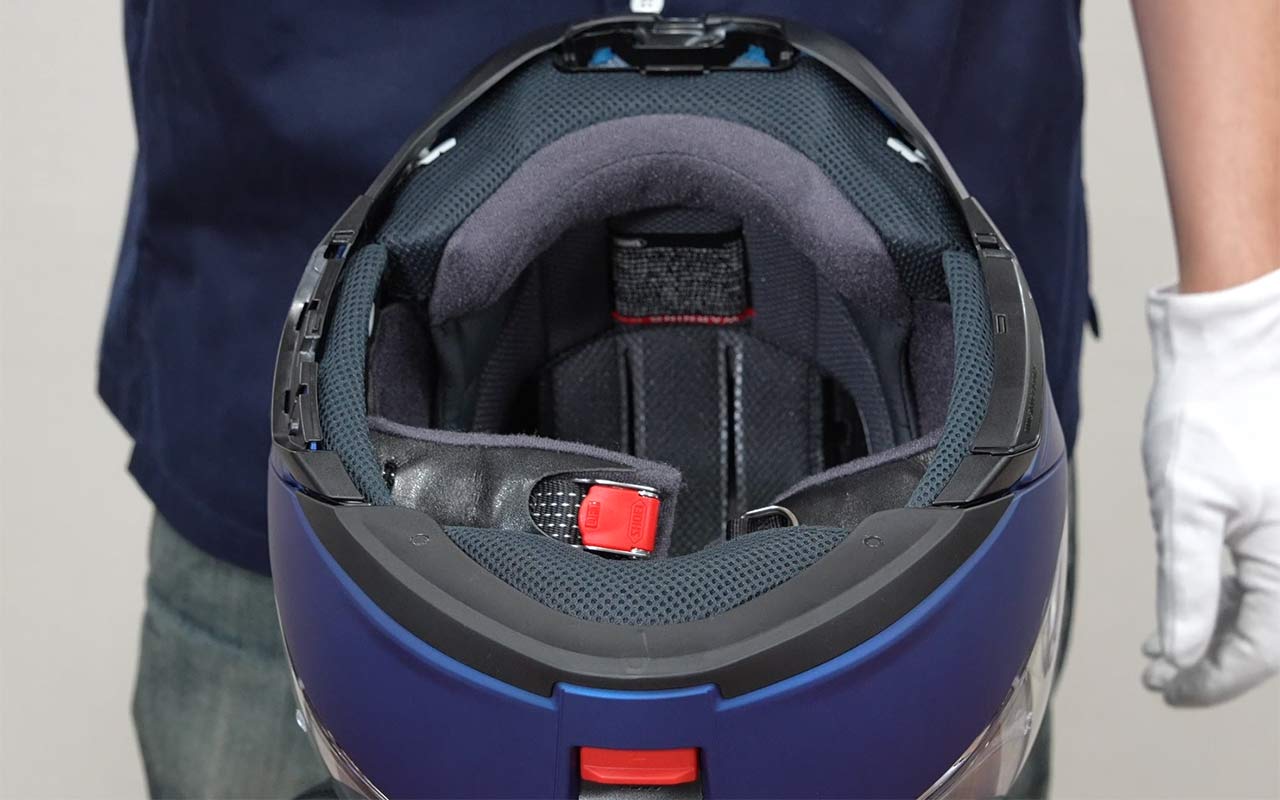

STEP9チークパッド取外し2

チークパッド取外し2

チークパッドを取出した状態。

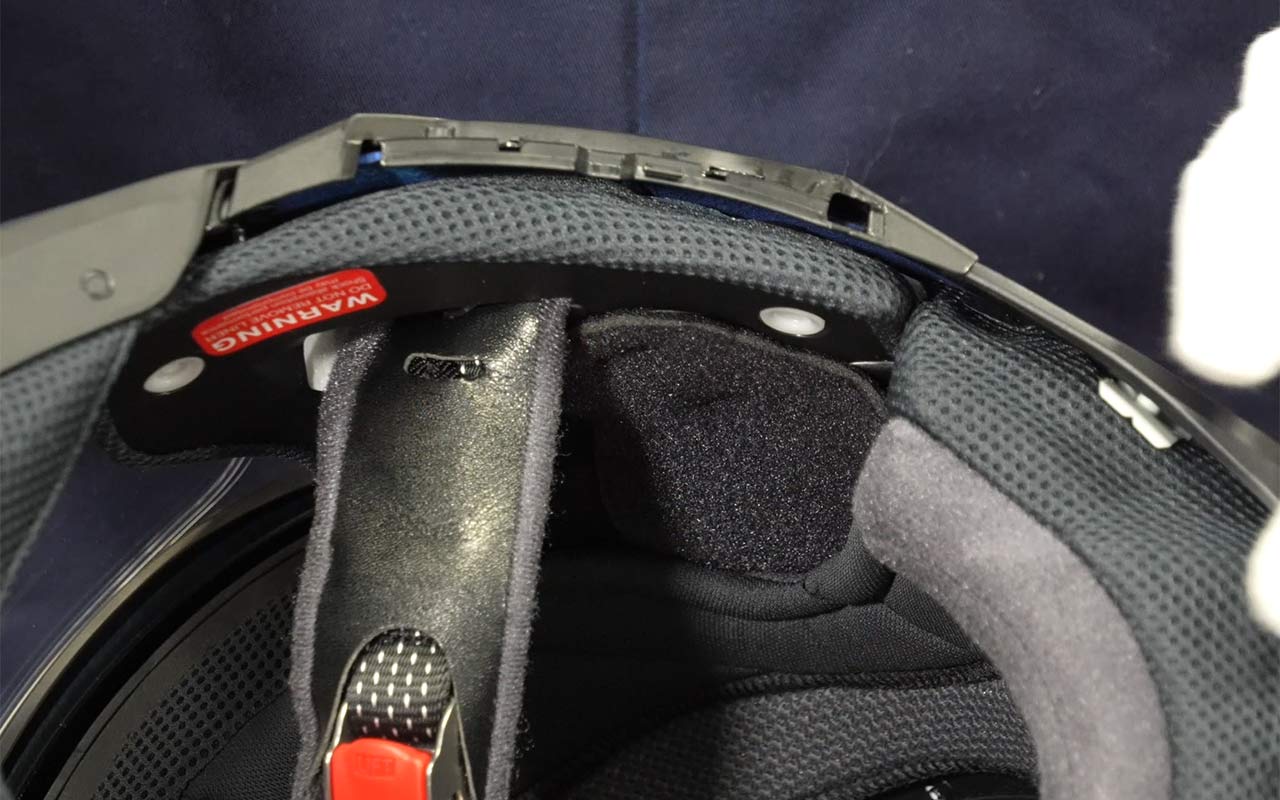

STEP10イヤーパッド取外し

イヤーパッド取外し

帽体内側にある左右のイヤーパッドを取外します。

B+COM SX1の取付け

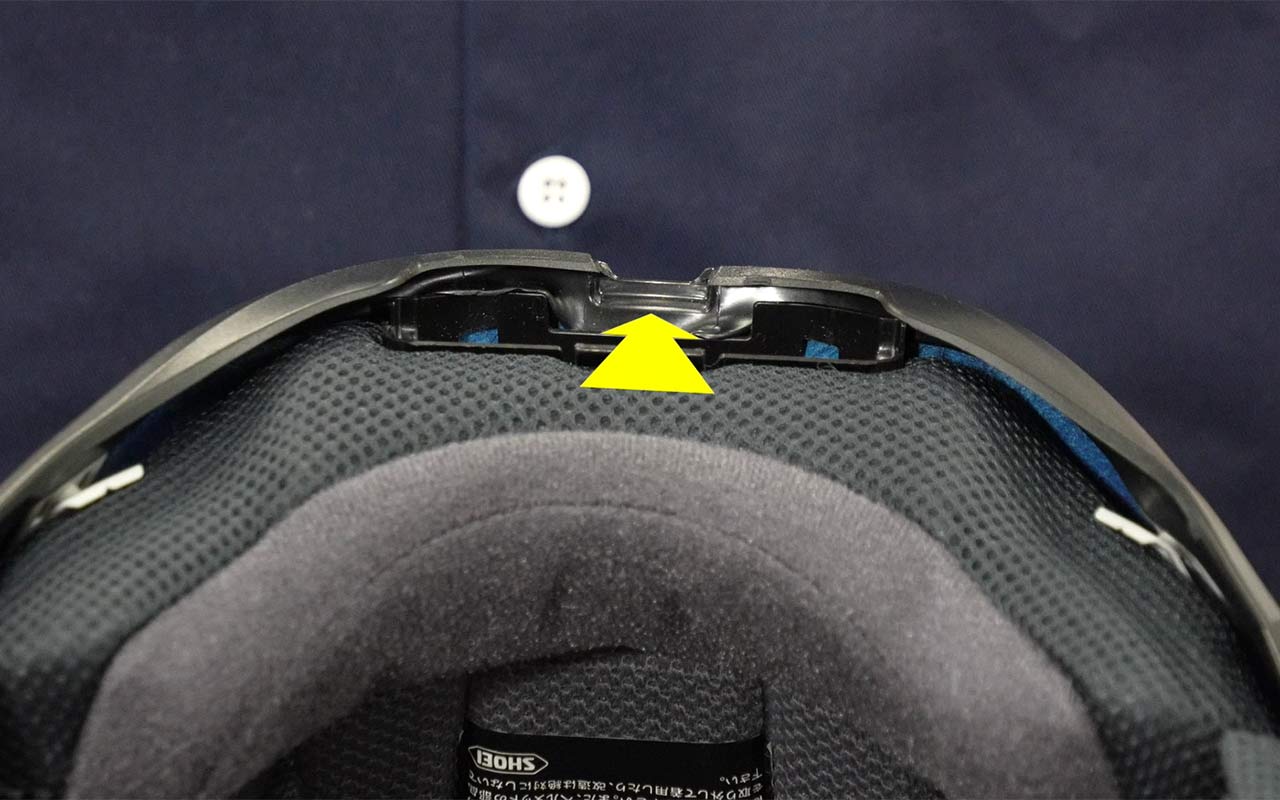

STEP11メインユニット取付け

メインユニット取付け

B+COM SX1を取付けます。
バッテリースペースにメインユニットを矢印方向へ、ヘルメットのフチが被さるように取付けます。

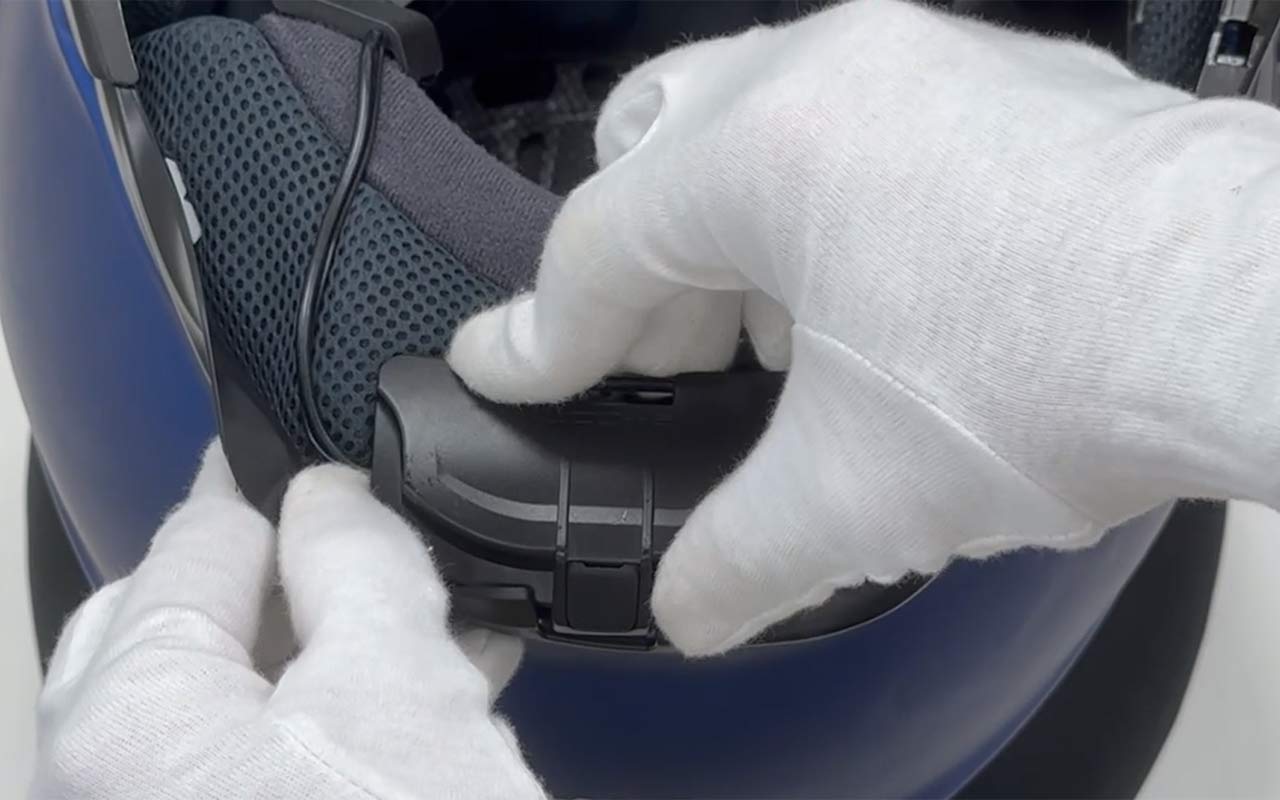

STEP12メインユニット取付け2

メインユニット取付け2

枠部分を押し込んでロックします。

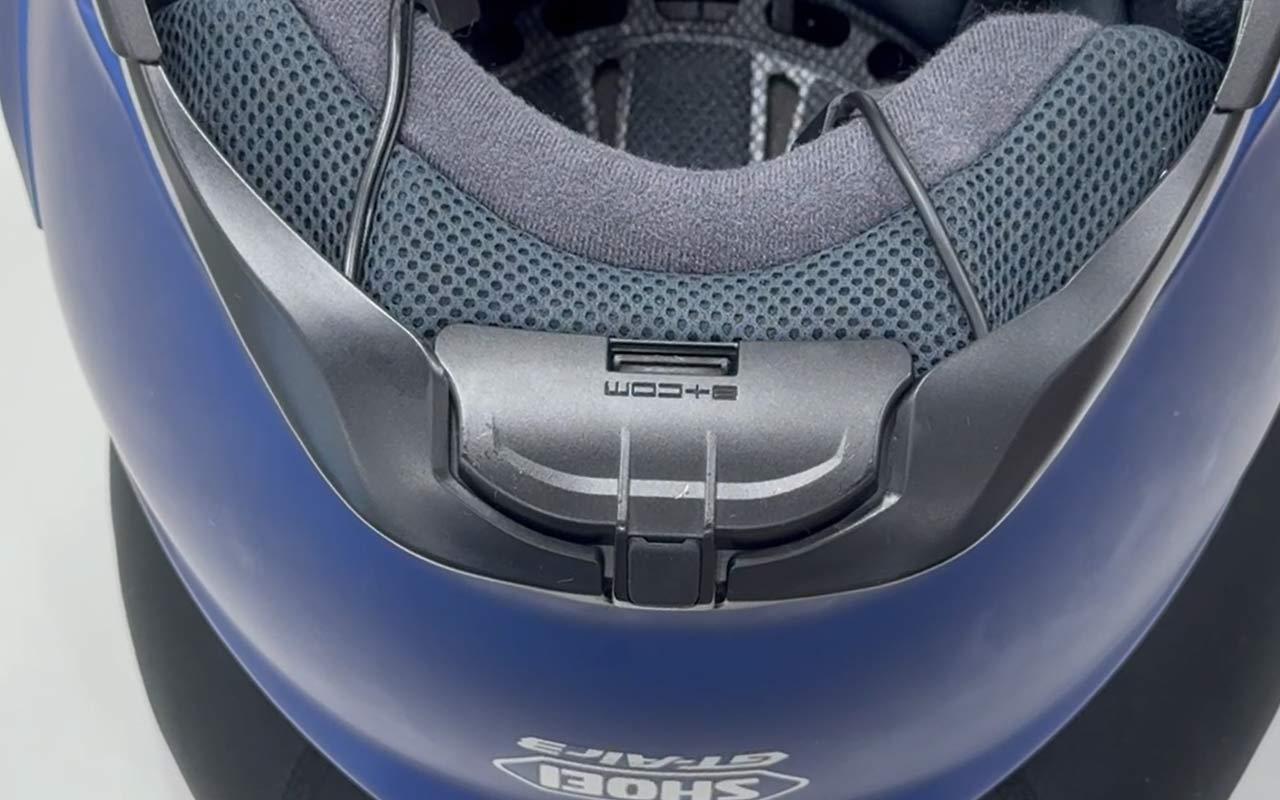

STEP13メインユニット取付け3

メインユニット取付け3

メインユニットを取付けた状態。

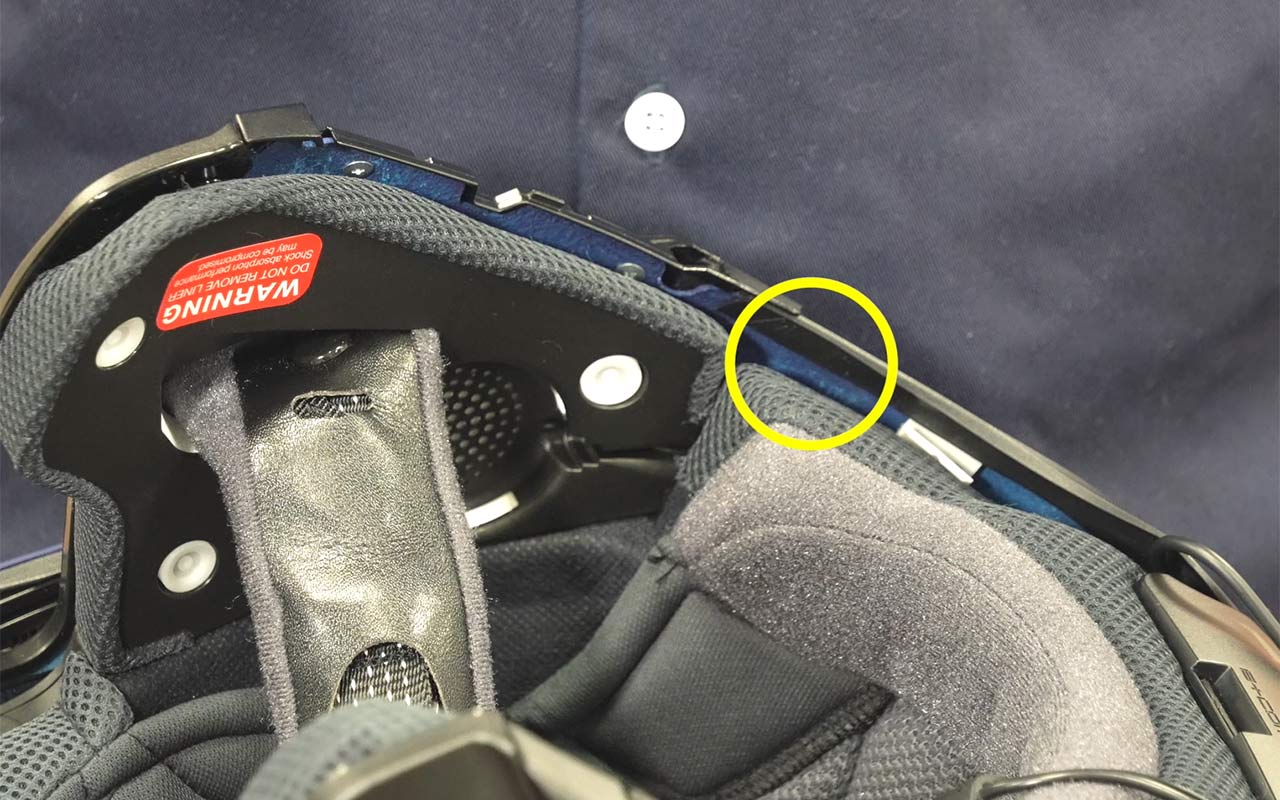

STEP14コネクターパーツ取付け

コネクターパーツ取付け

○の位置にある隙間へ、コネクターパーツを差し込みます。

STEP15コネクターパーツ取付け2

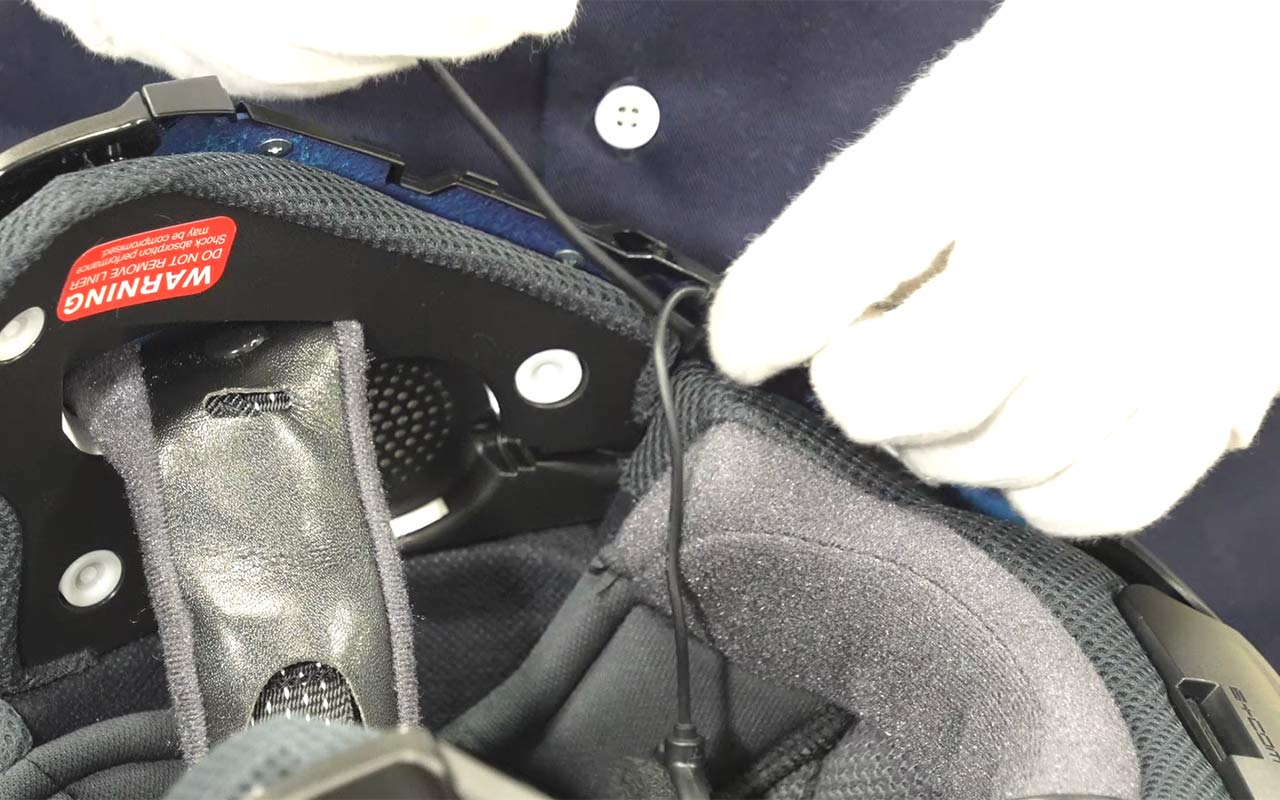

コネクターパーツ取付け2

コネクターパーツを取付けた状態。

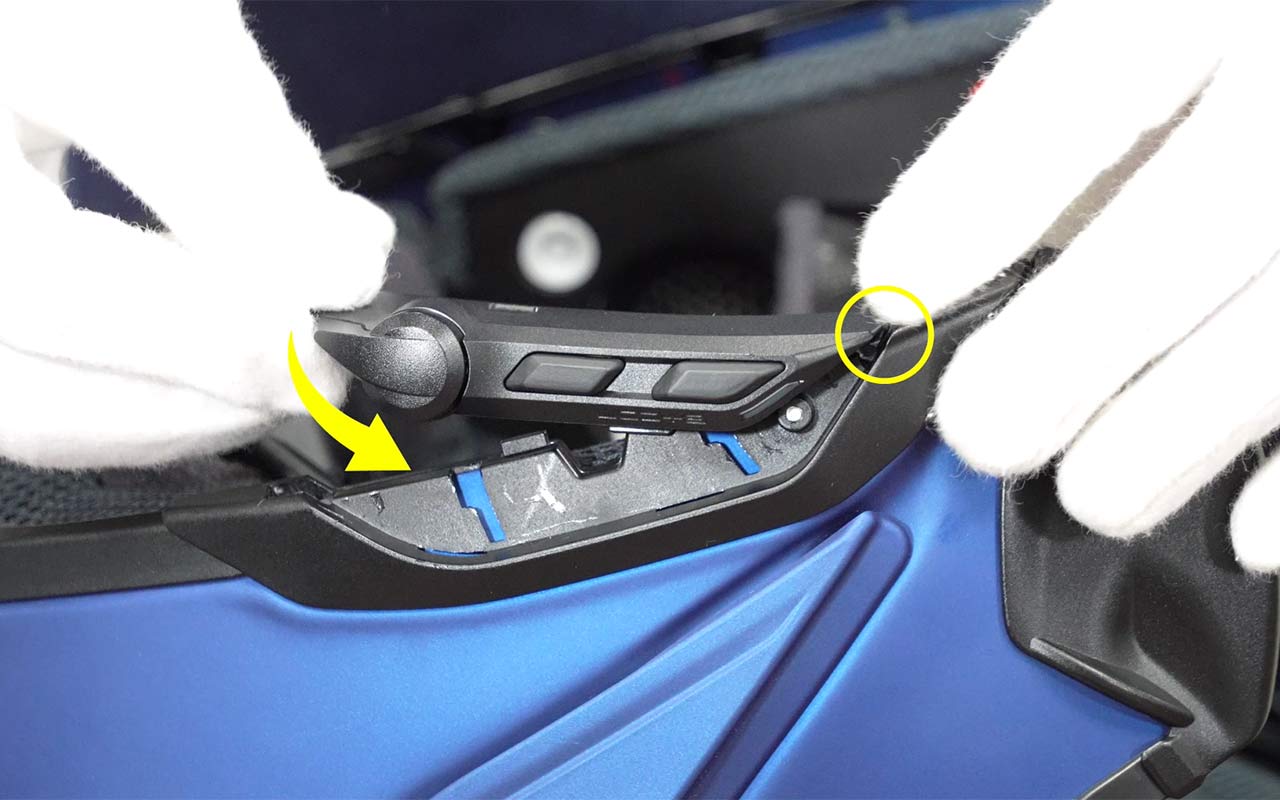

STEP16ボタンユニット取付け

ボタンユニット取付け

ボタンユニットを、○の位置を支点にして矢印方向へスライドし取付けます。

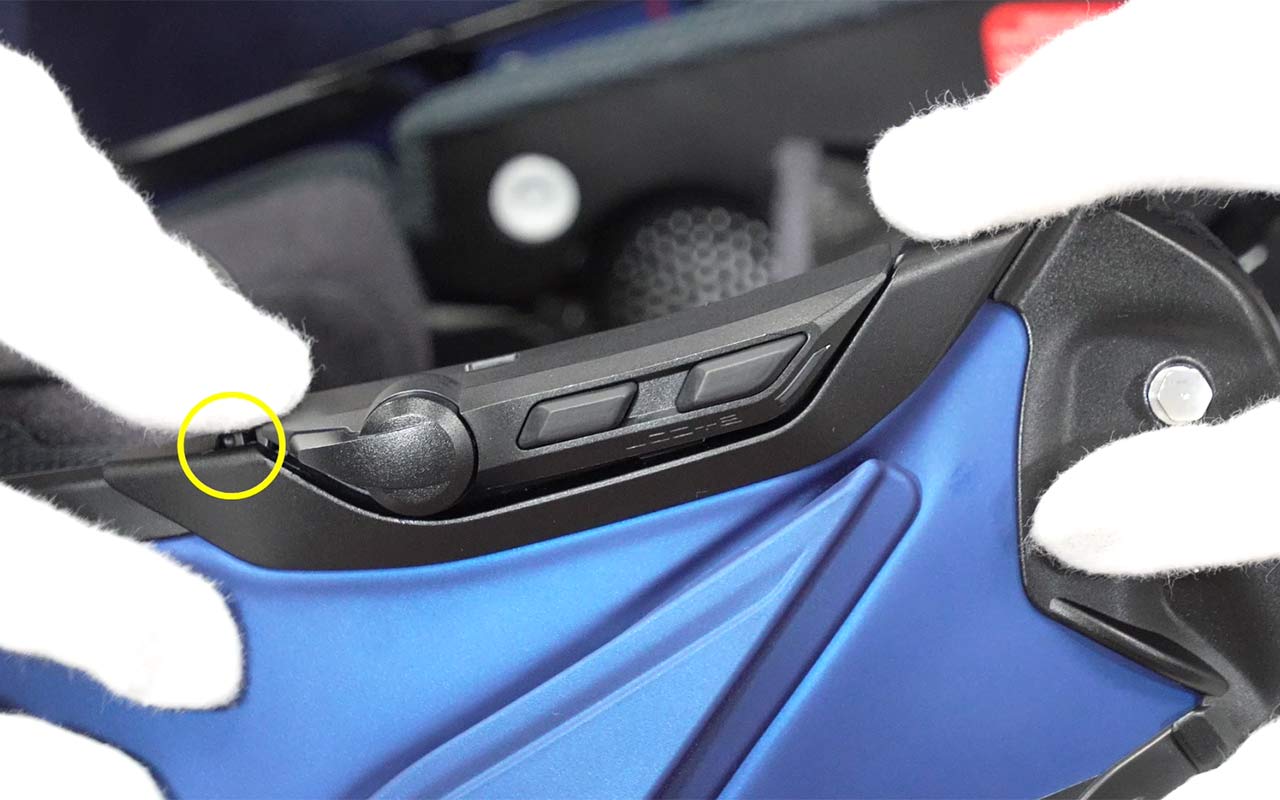

STEP17ボタンユニット取付け2

ボタンユニット取付け2

最後に○部分を押し込んでロックさせます。

STEP18ボタンユニット取付け3

ボタンユニット取付け2

固い場合がありますので、ボタンユニットは奥までしっかりはめ込んでください。

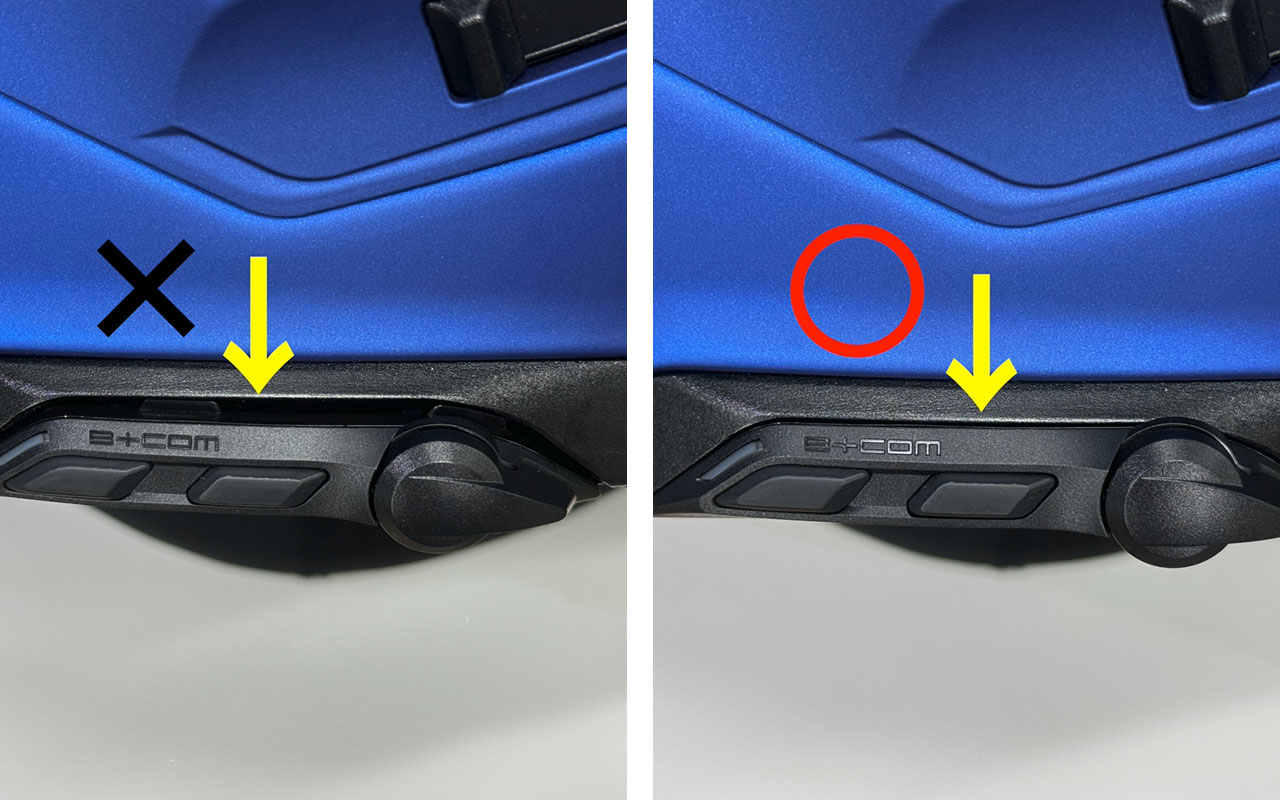

STEP19取付け時の注意

取付け時の注意

ボタンユニットと帽体の間に隙間ができてしまう場合は、正しくロックされていない状態です。その場合は取付け直してください。

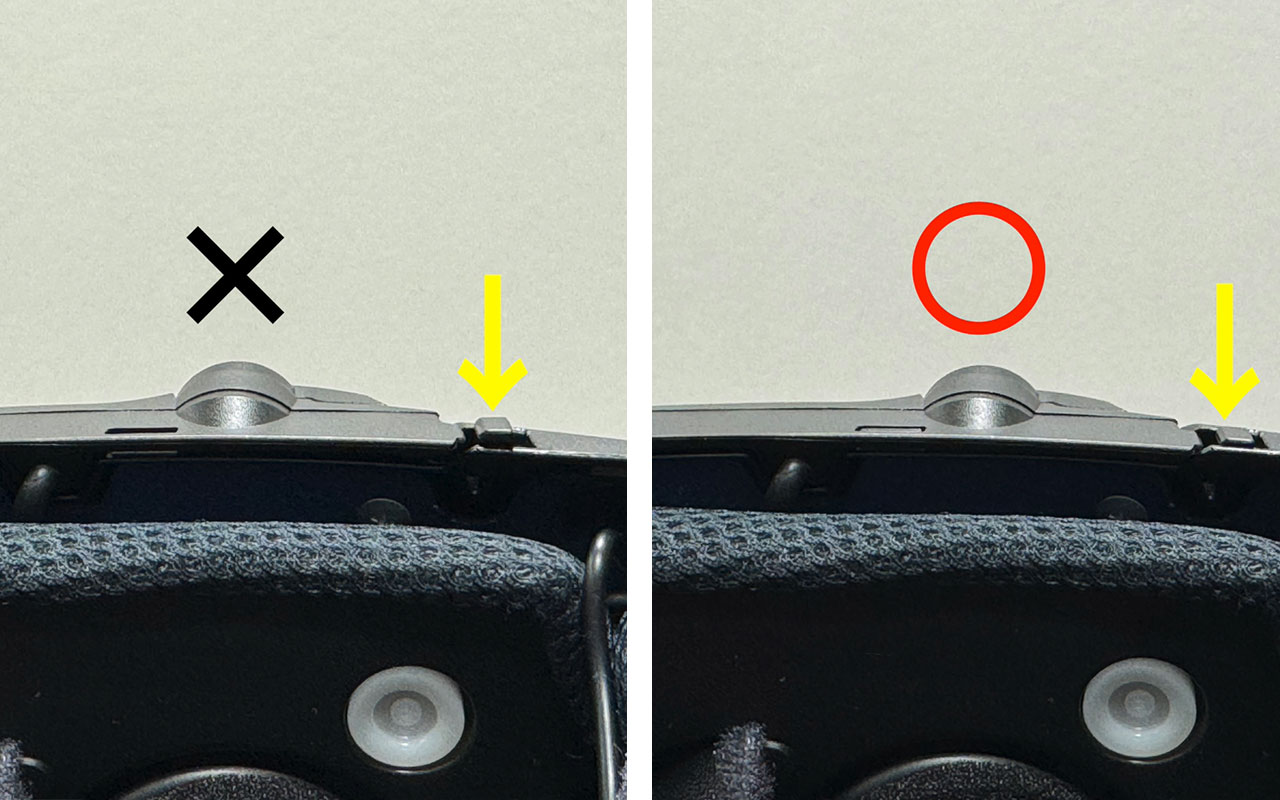

STEP20取付け時の注意2

取付け時の注意

ツメ部分が浮いていないか、ご確認ください。

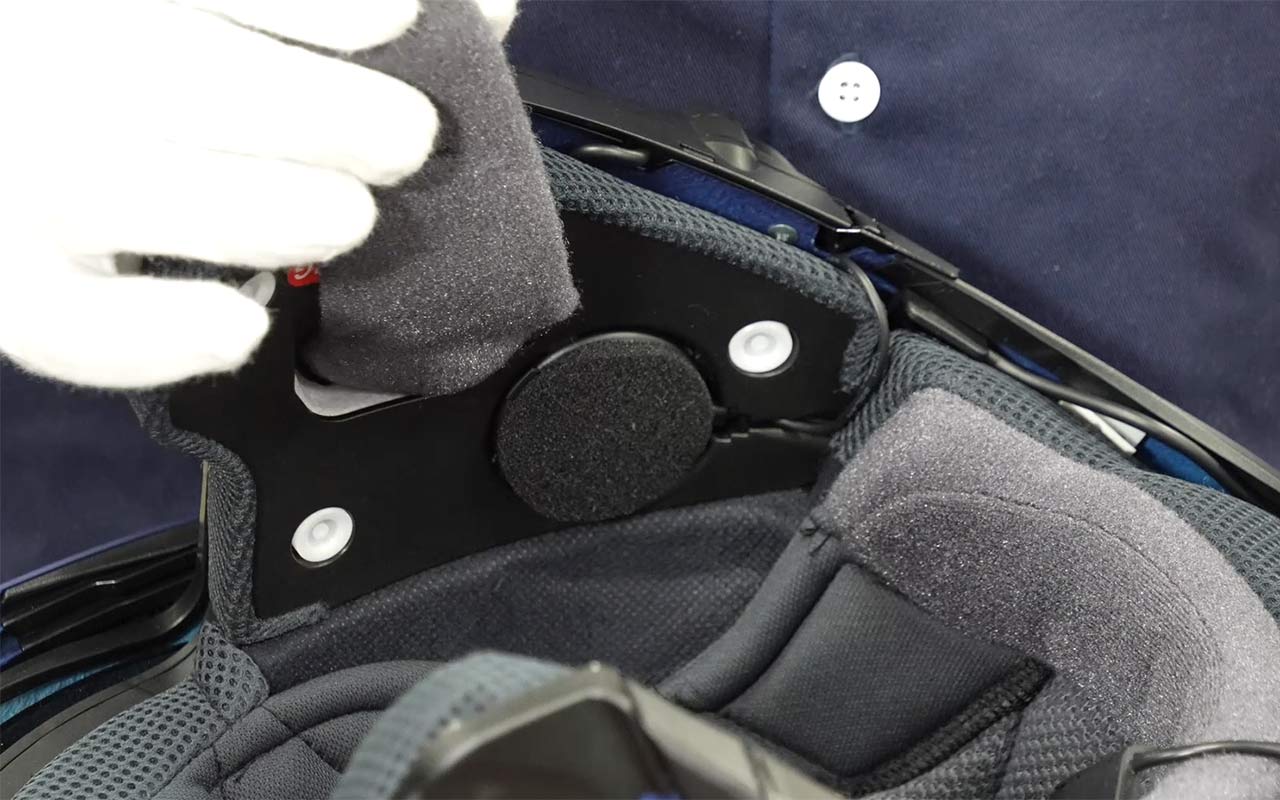

STEP21スピーカー取付け

スピーカー取付け

スピーカーの配線を溝に合わせ、はめ込みます。

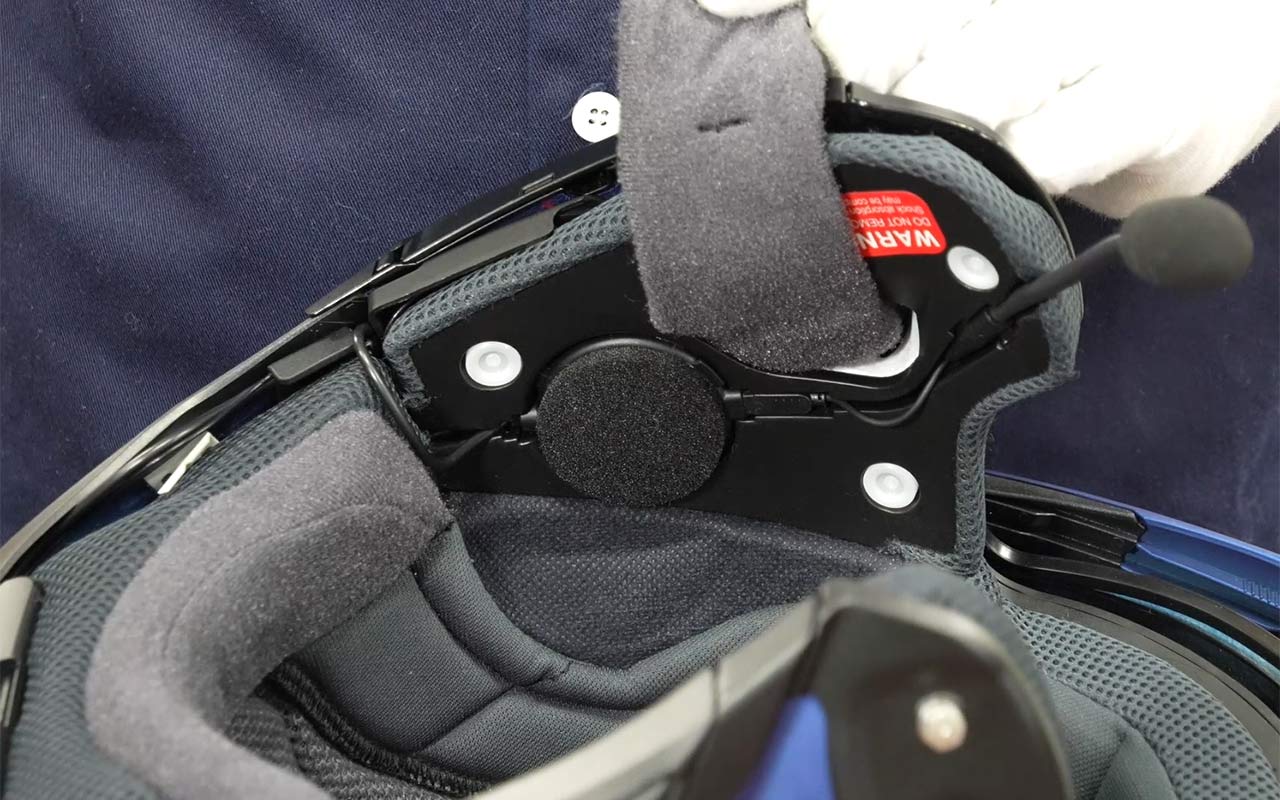

STEP22アンテナユニット類取付け

アンテナユニット類取付け

コネクターパーツとアンテナユニットを差し込み、スピーカー、マイクの配線も溝に合わせてはめ込みます。

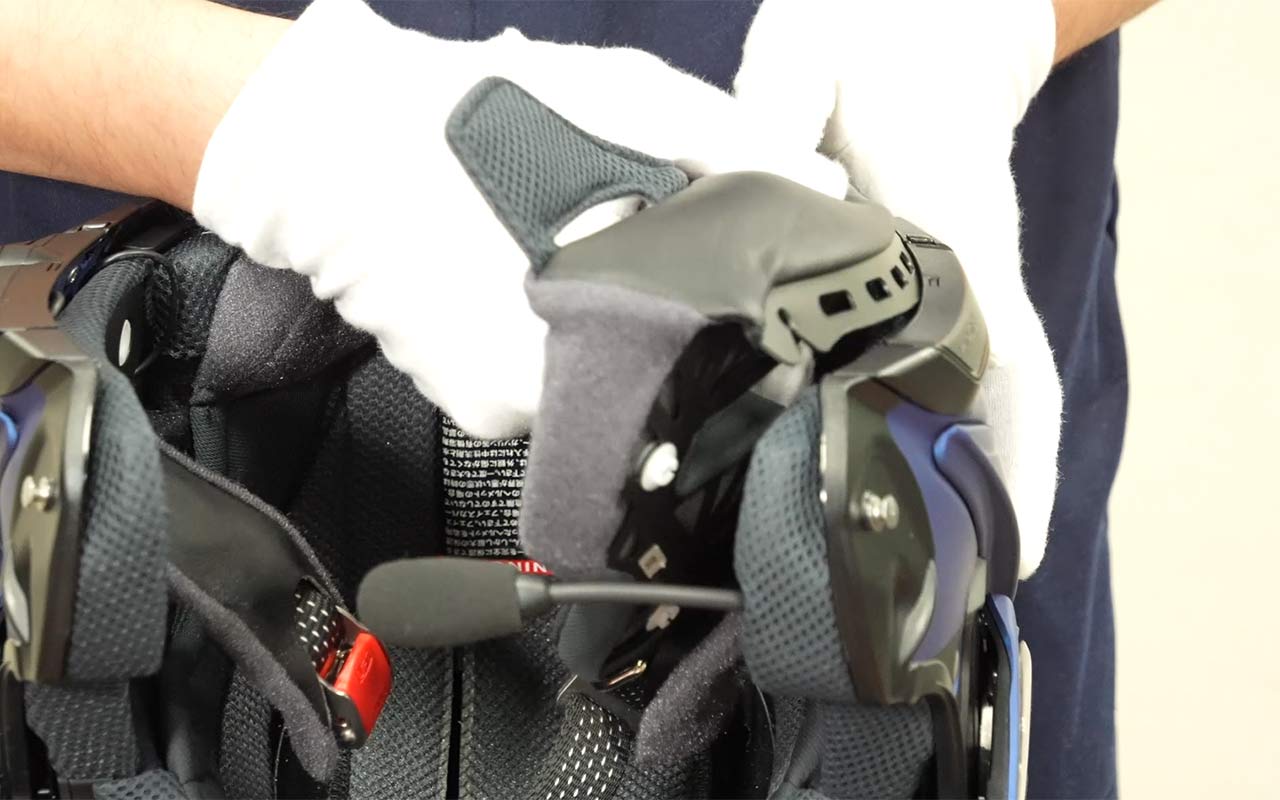

STEP23チークパッド取付け

チークパッド取付け

チークパッドを取付けます。

STEP24配線注意

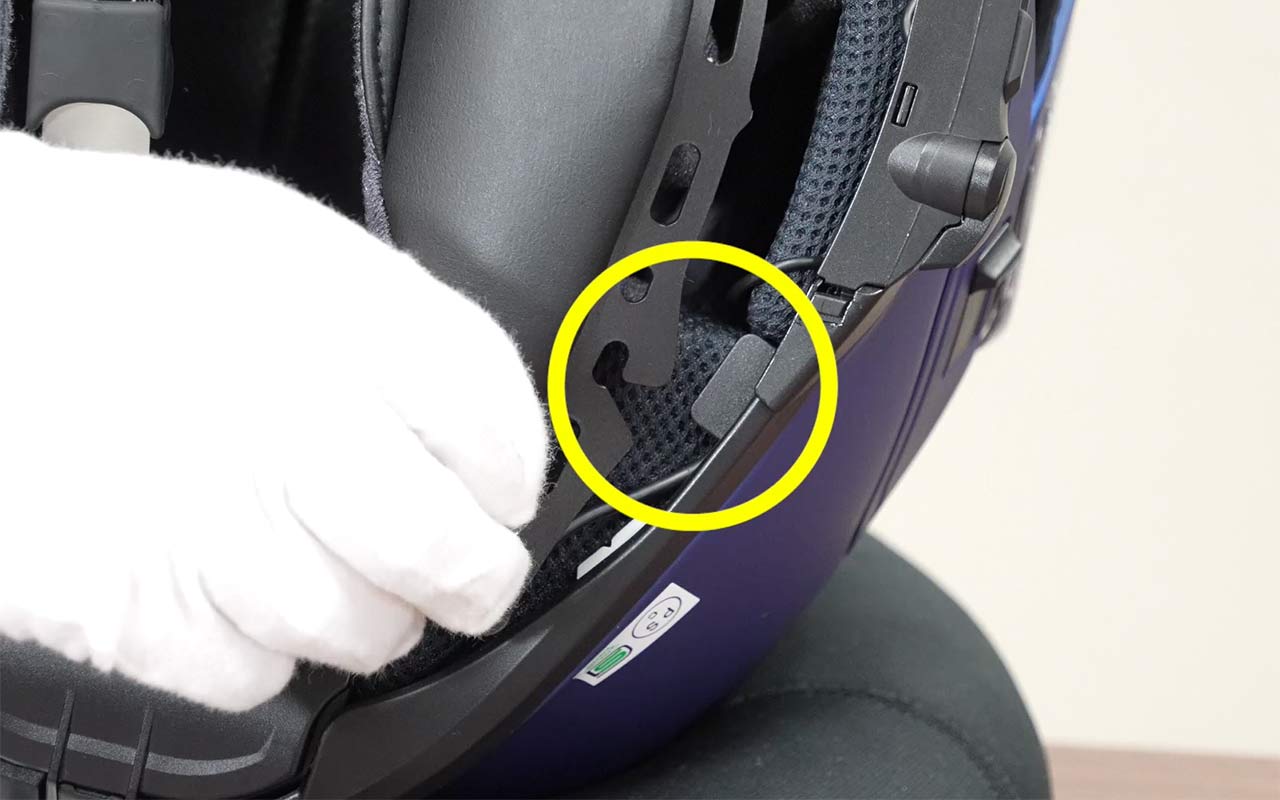

配線注意

メインユニットとコネクターパーツをつなぐ配線が内側になるように取付けてください。

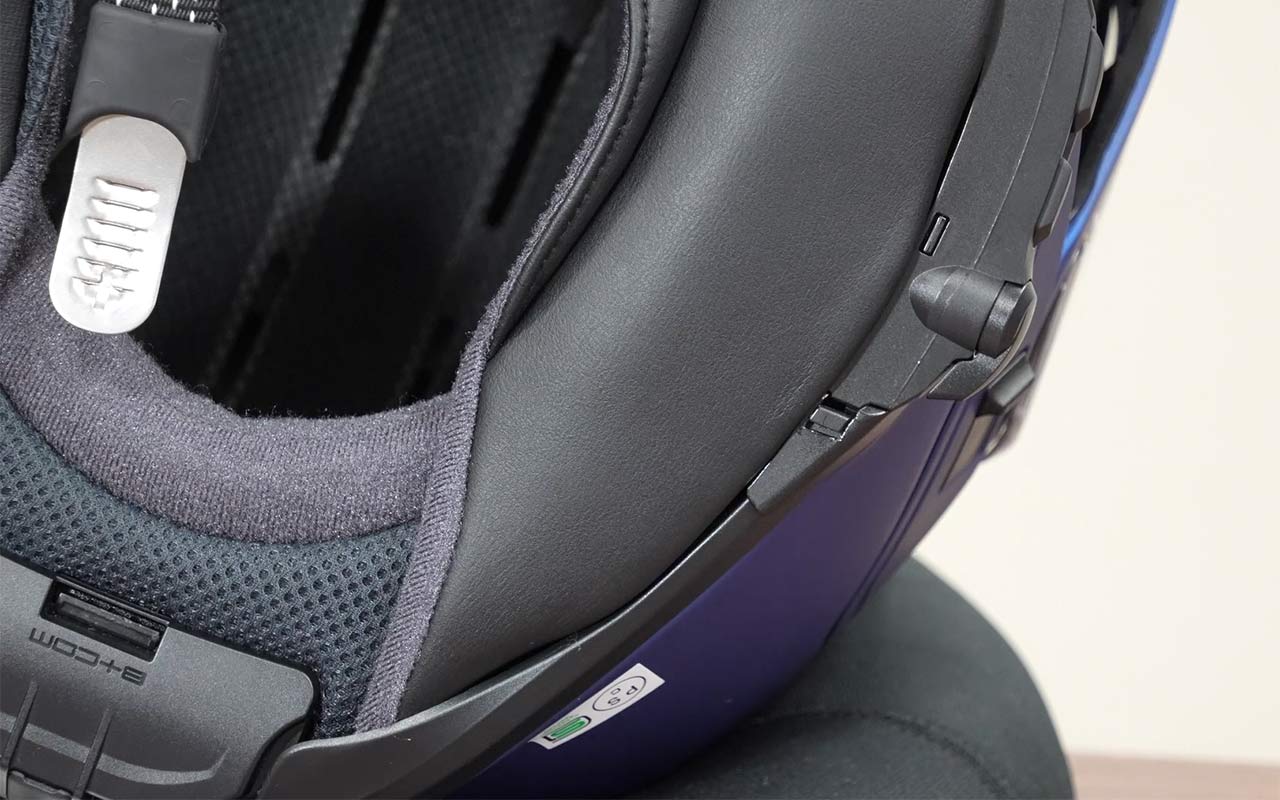

STEP25チークパッド取付け後

チークパッド取付け後

チークパッドを取付けた状態。

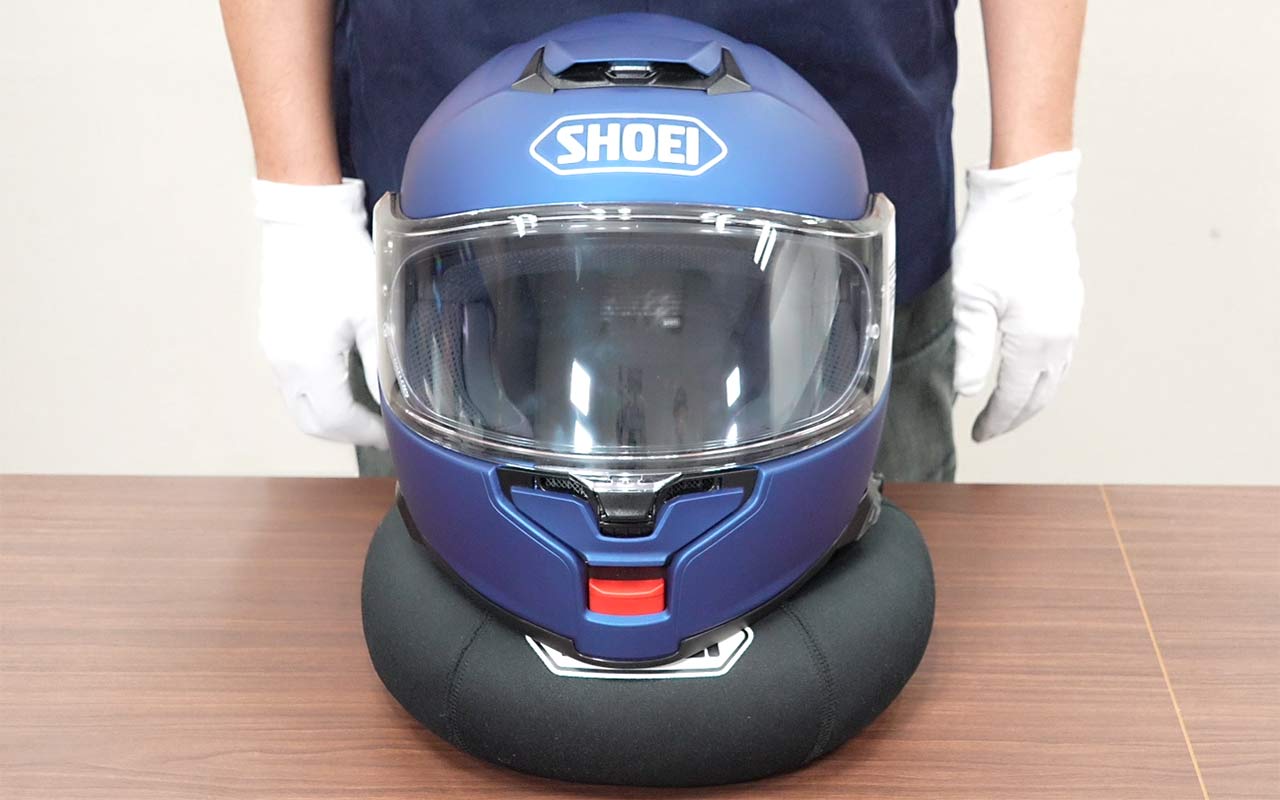

STEP26完成

完成

以上で完成です。

取外し時の注意点

STEP1マイクの取外し

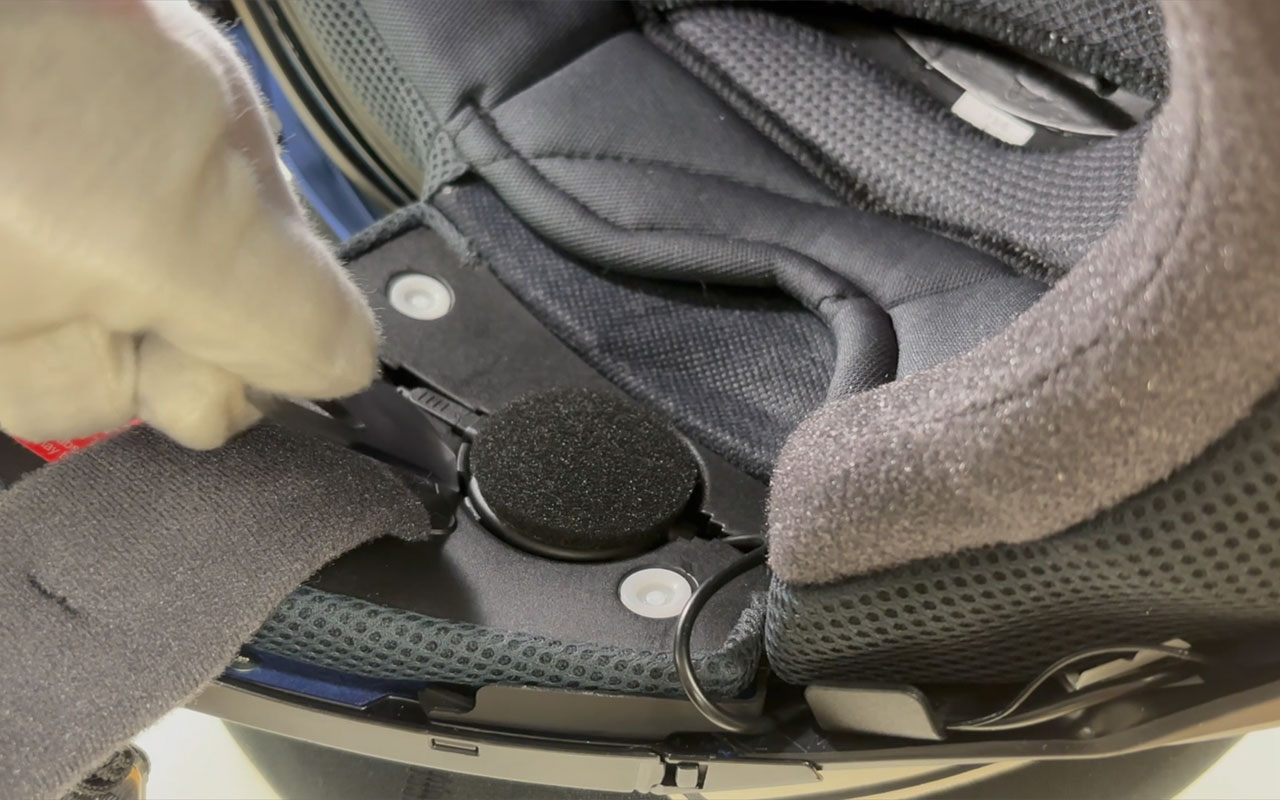

マイクの取外し

マイクを取外す際は、SHOEIサービスツールを使ってスピーカーを外したあとに、マイクを取外してください。

※破損防止のため、ケーブルを引っ張らないでください。

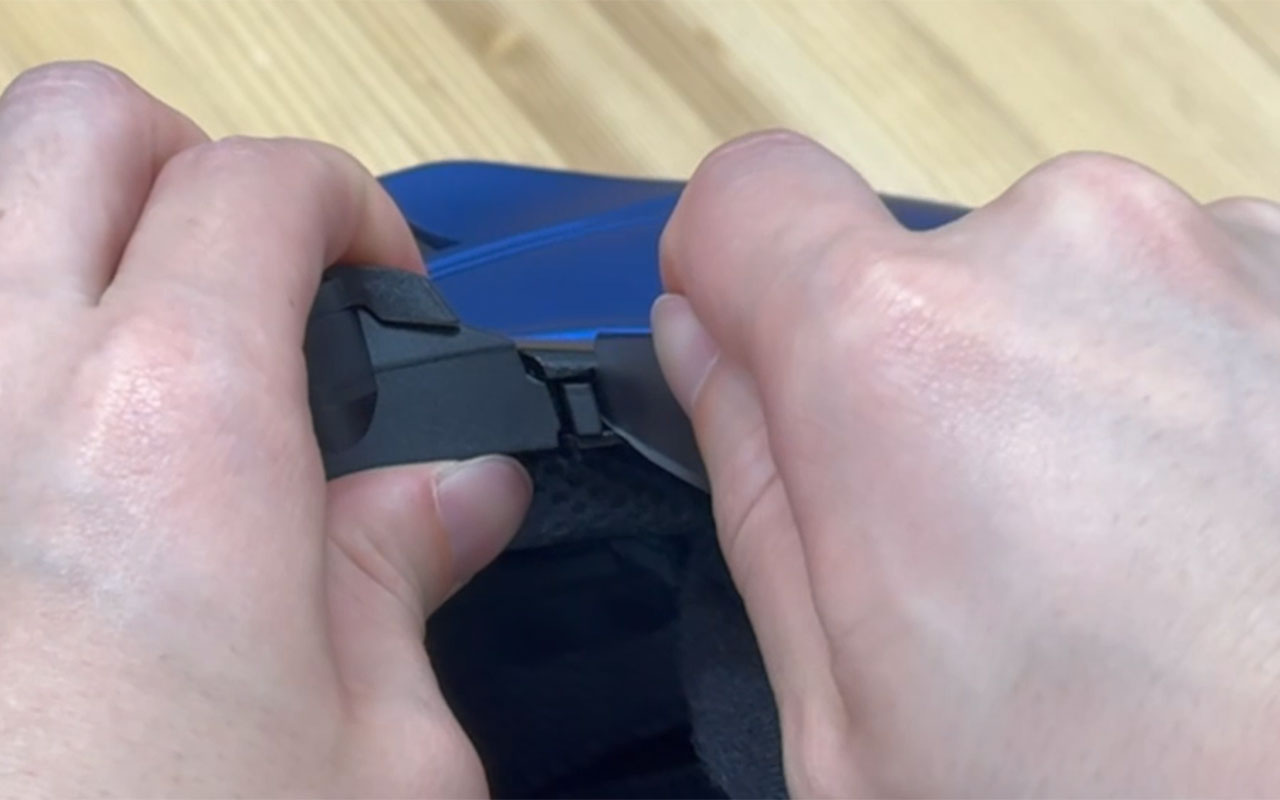

STEP2マイクの取外し2

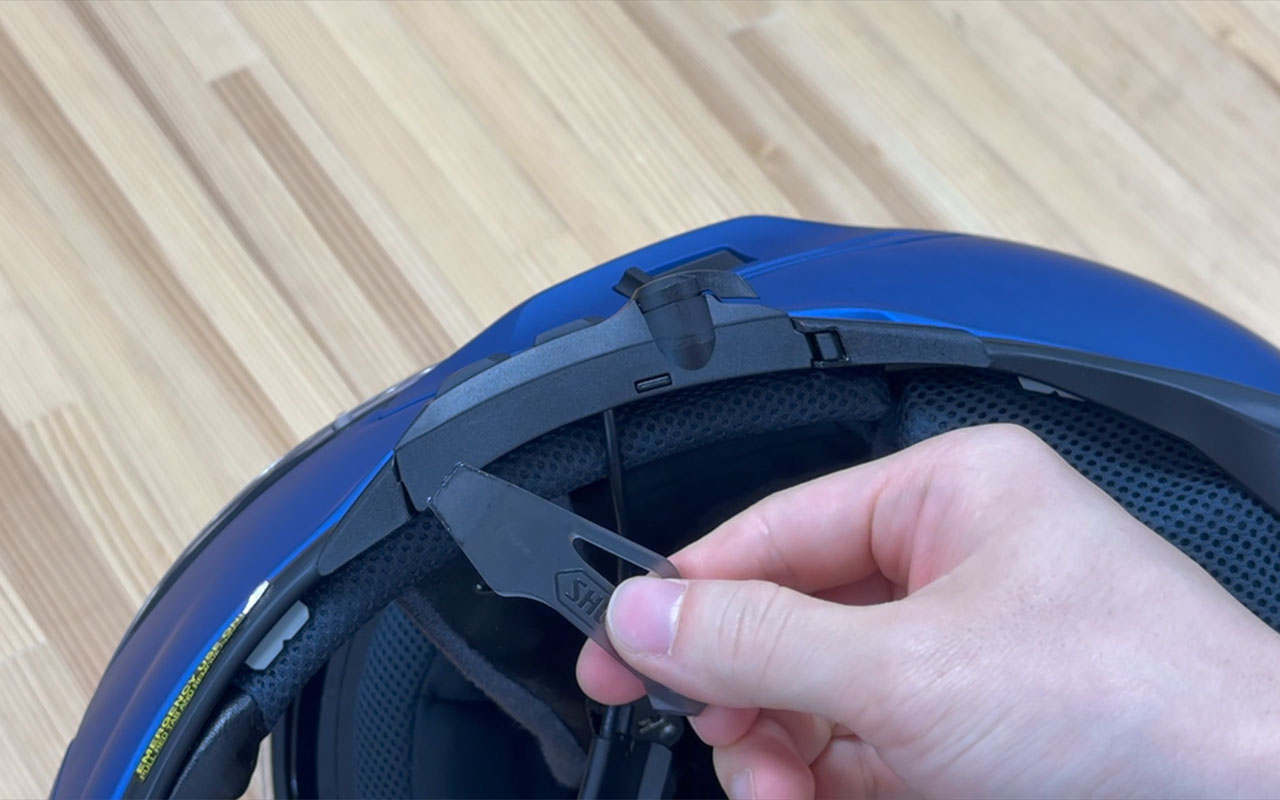

マイクの取外し2

SHOEIサービスツールを使ってスピーカーを外したあとに、マイクを取外してください。

STEP3ボタンユニットの取外し

マイクの取外し2

ボタンユニットを取外す際は、SHOEIサービスツールを用意します。

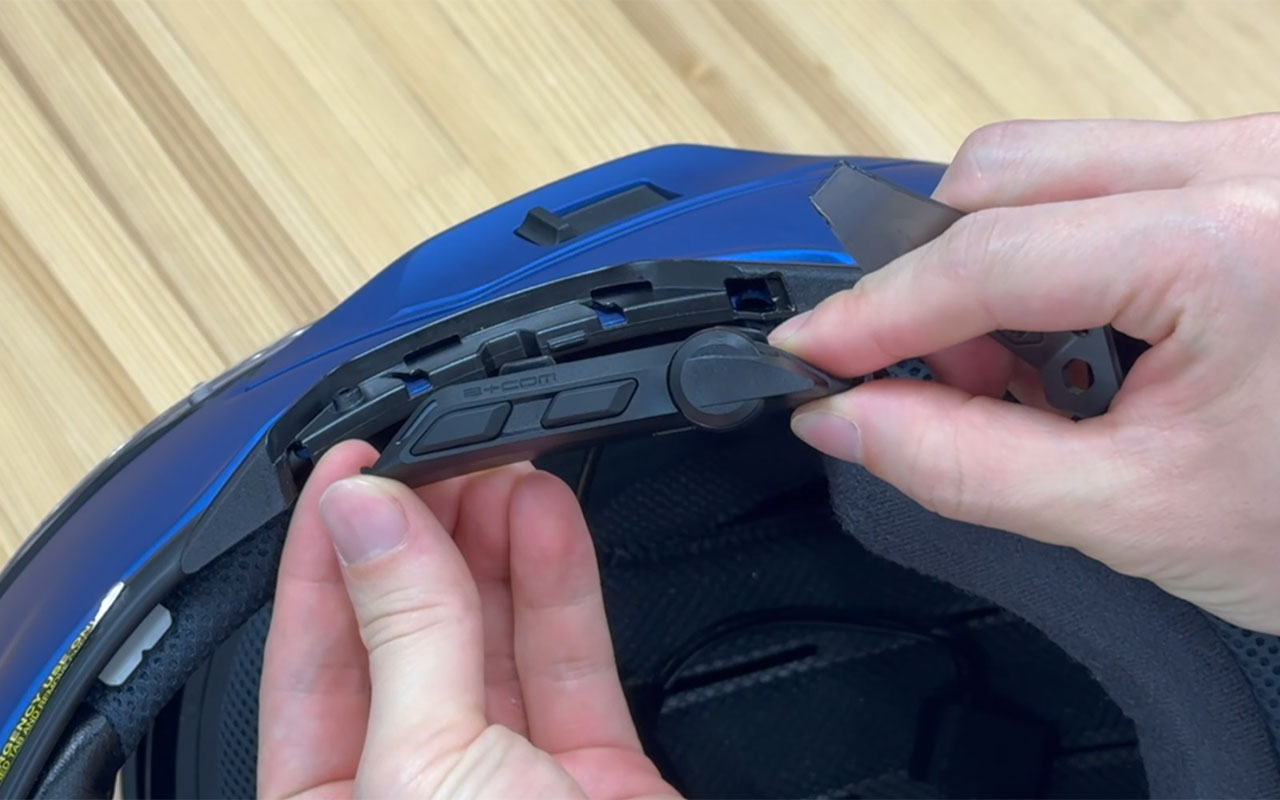

STEP4ボタンユニットの取外し2

ボタンユニットの取外し2

サービスツールの先端をボタンユニットのツメに噛み込ませ、奥へ力を入れて取外します。

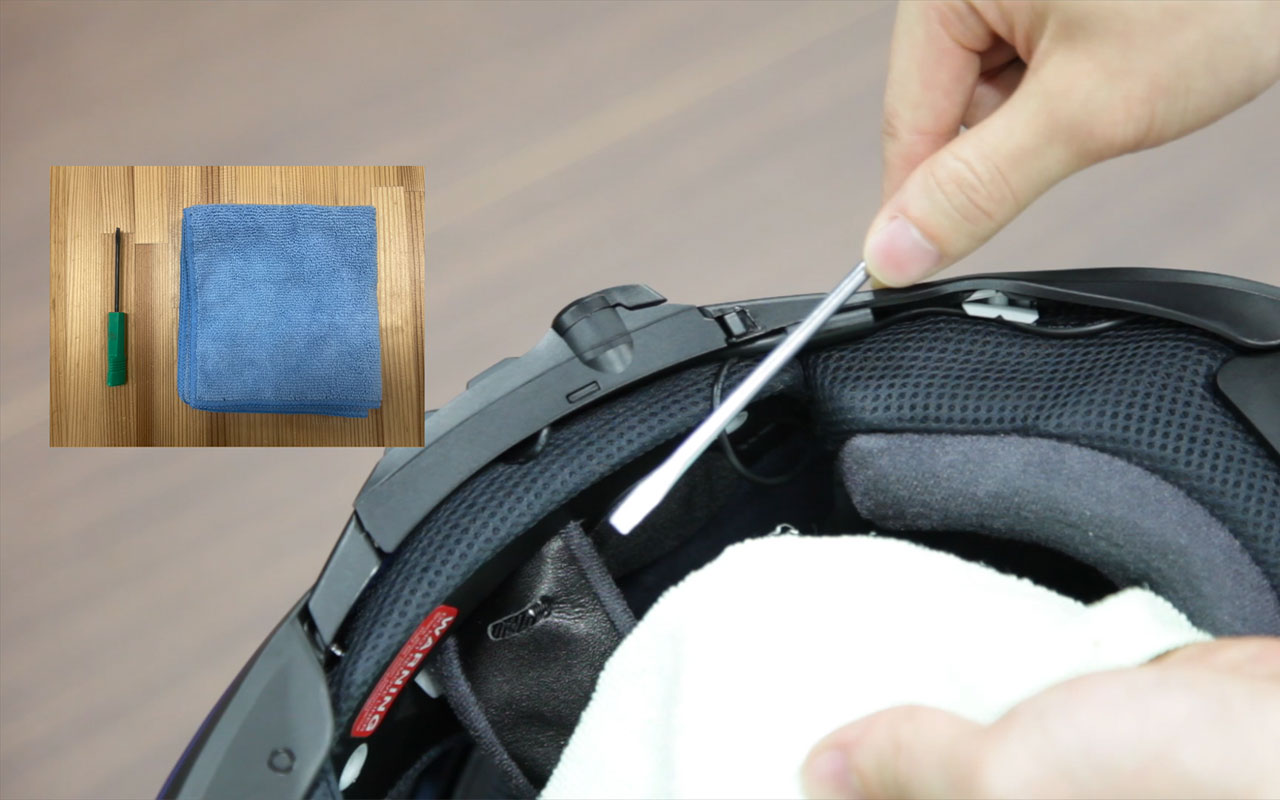

STEP5取外せない場合

取外せない場合

固くて取り外せない場合は、マイナスドライバーを用意します。

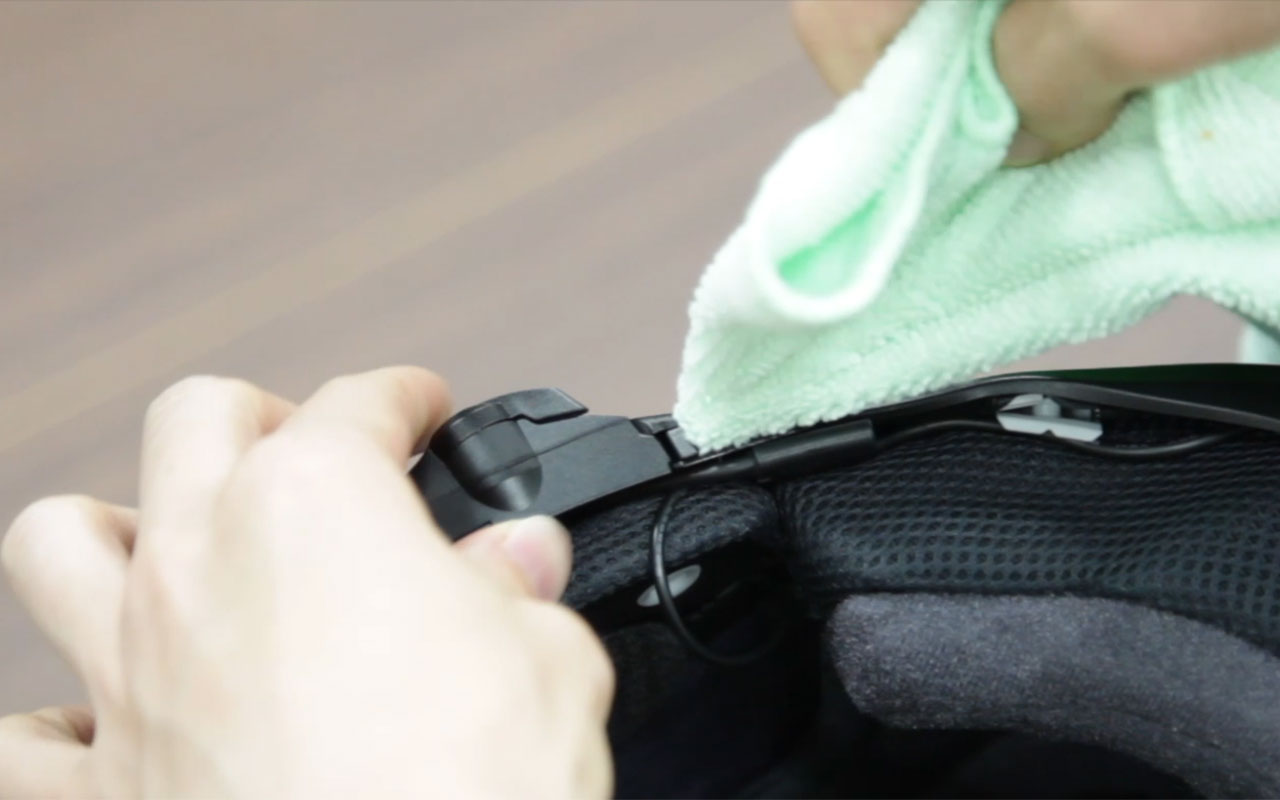

STEP6取外せない場合2

取外せない場合2

破損防止のため、布を被せてから噛み込ませてください。
