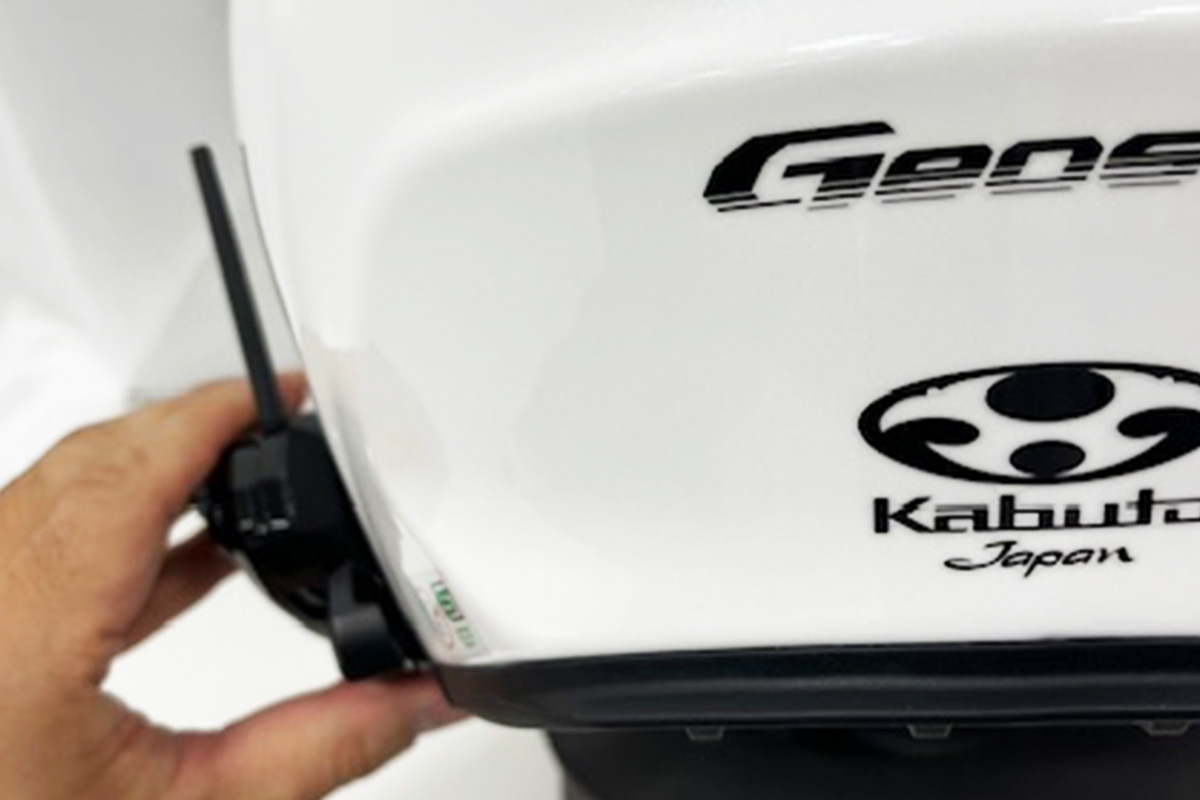

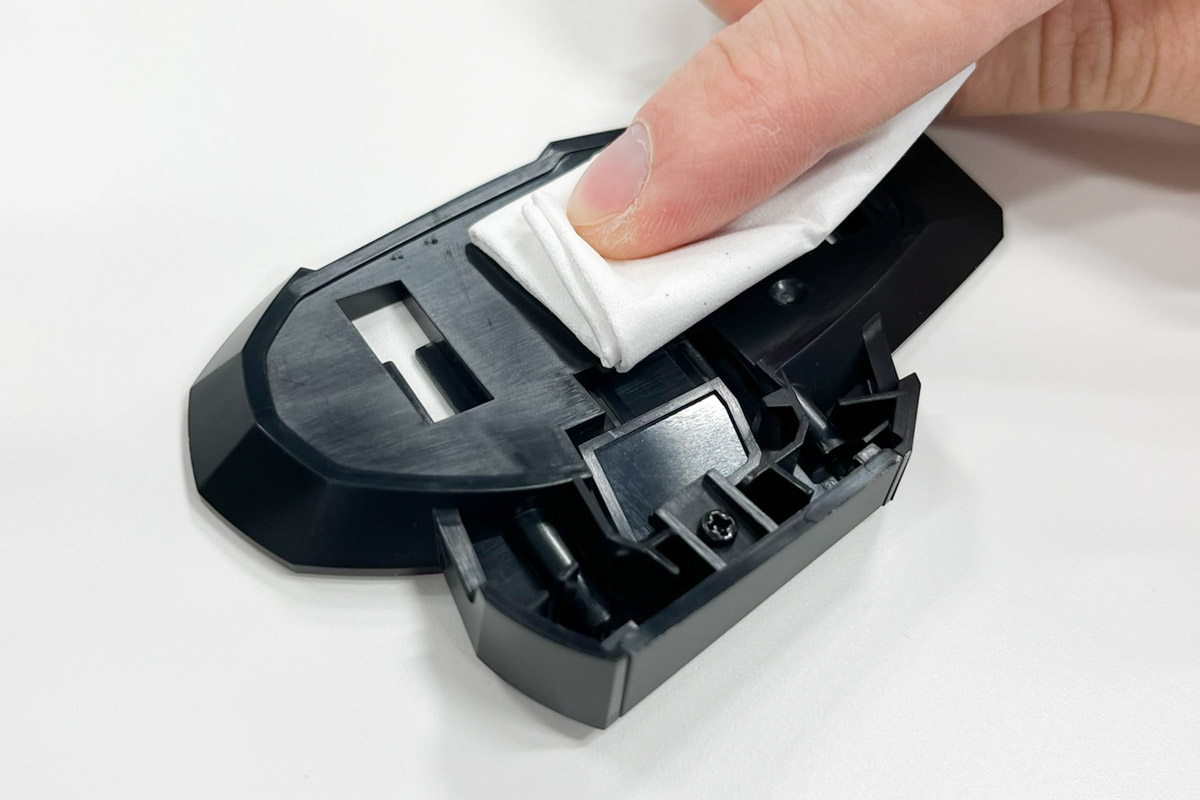

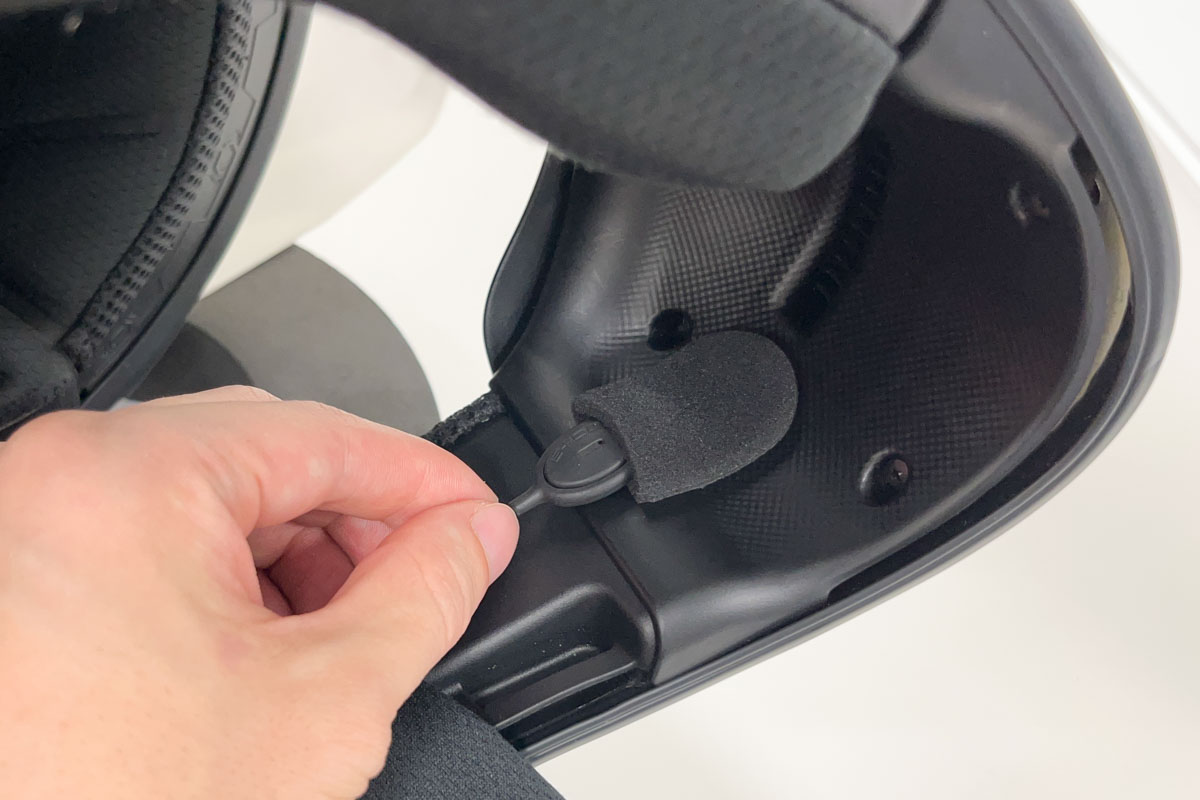

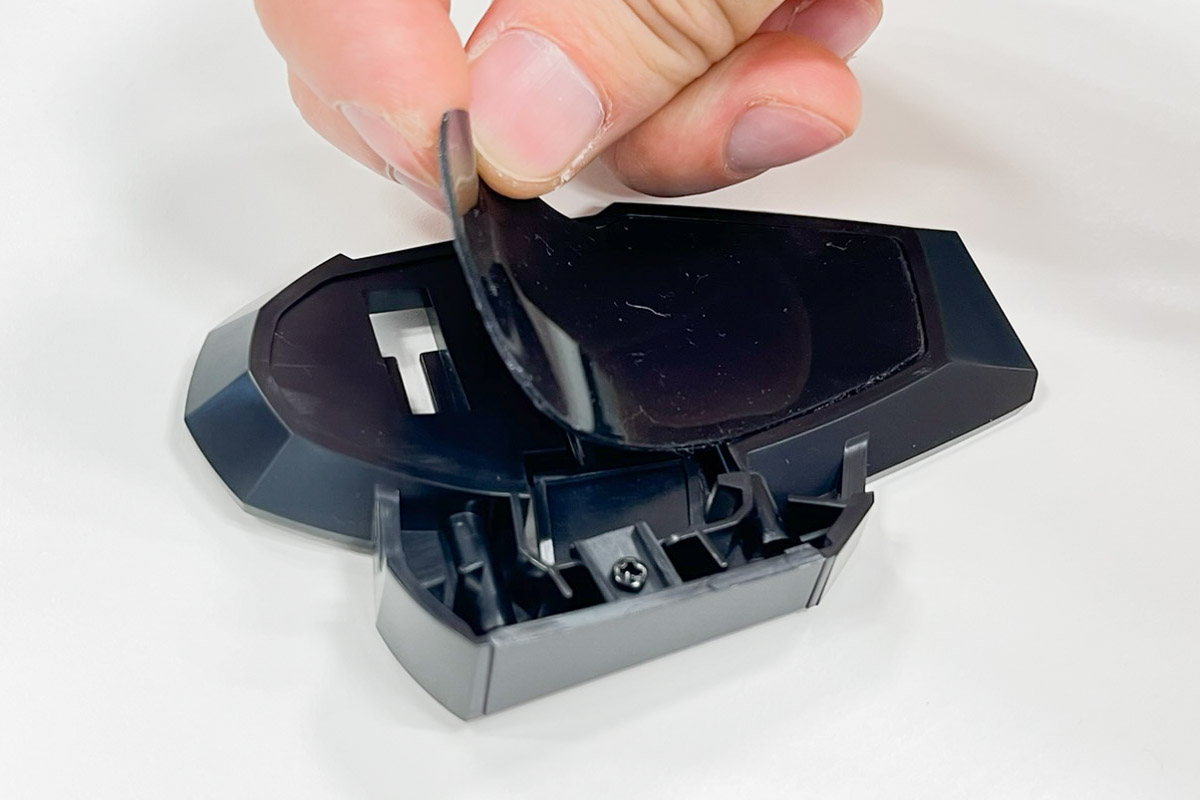

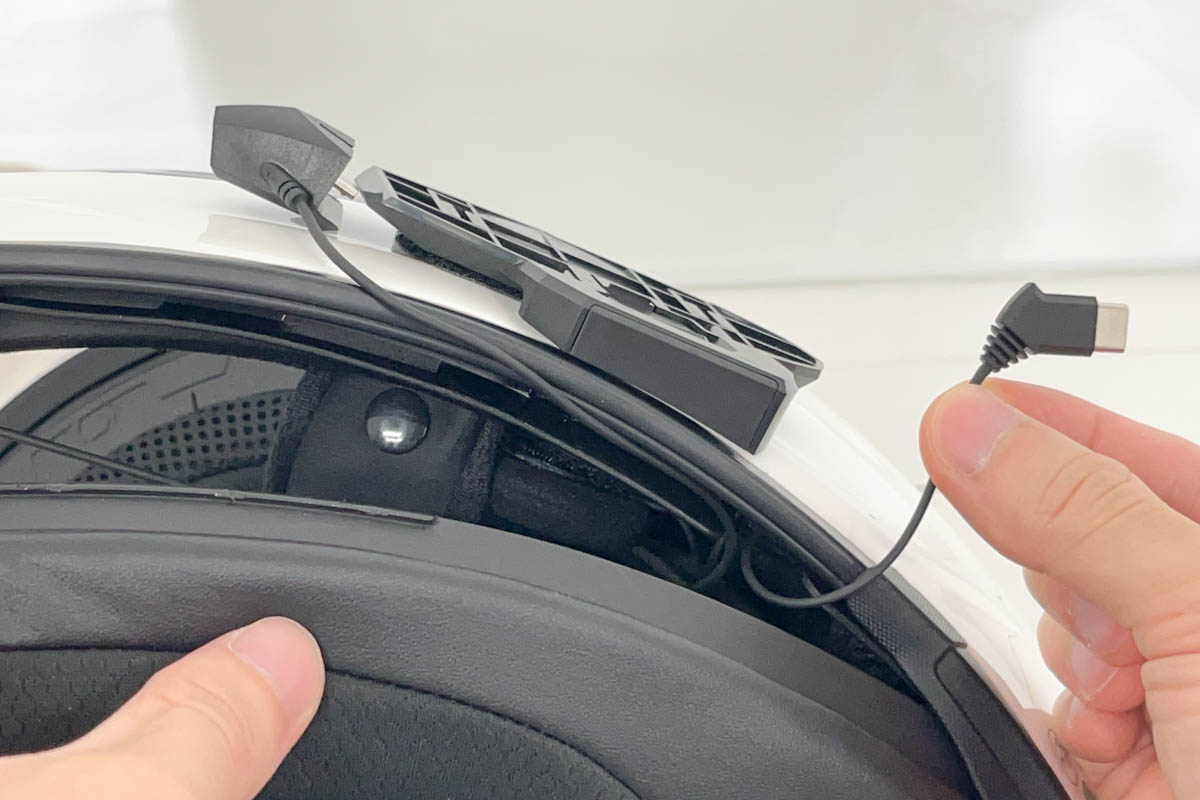

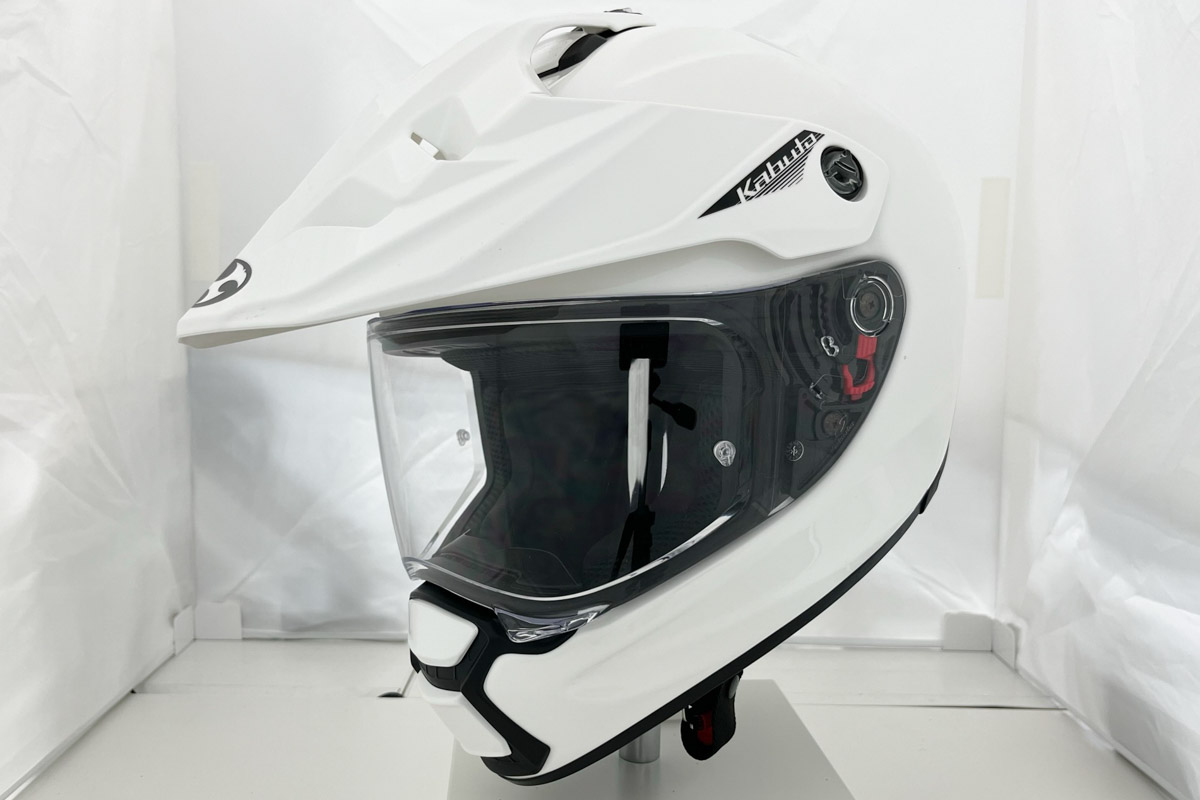

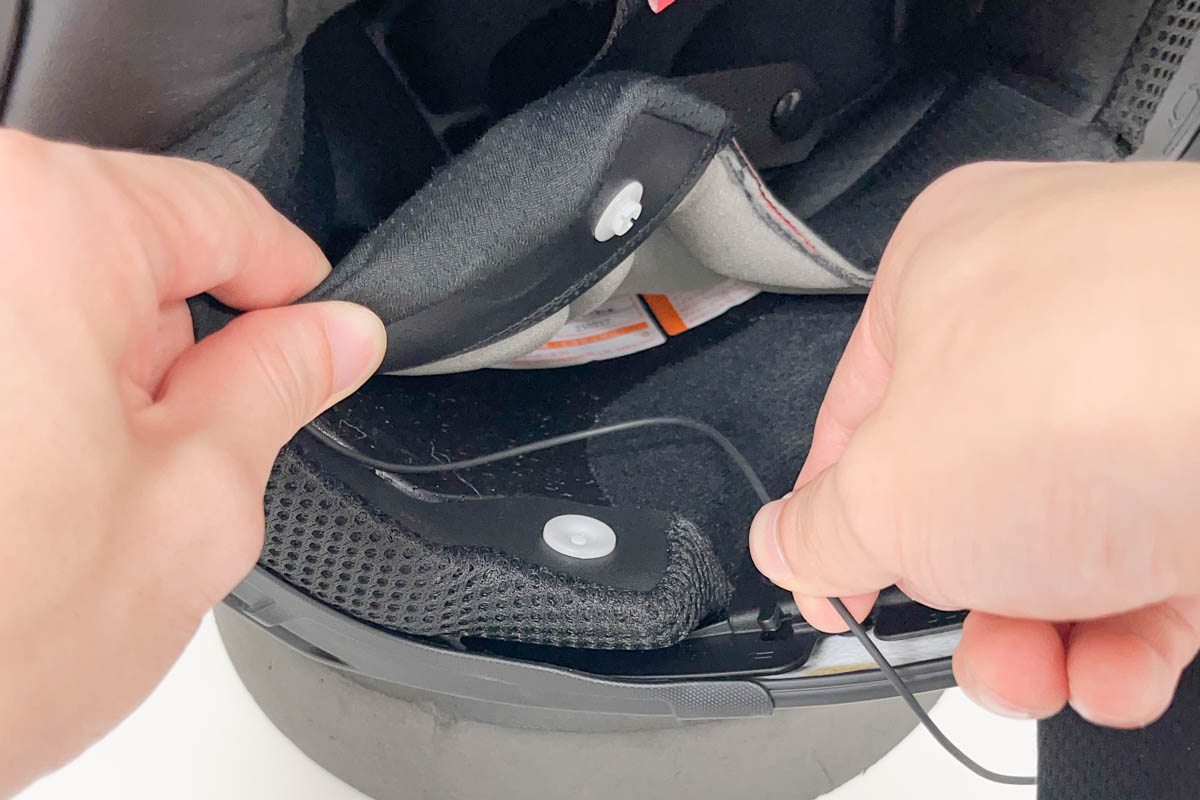

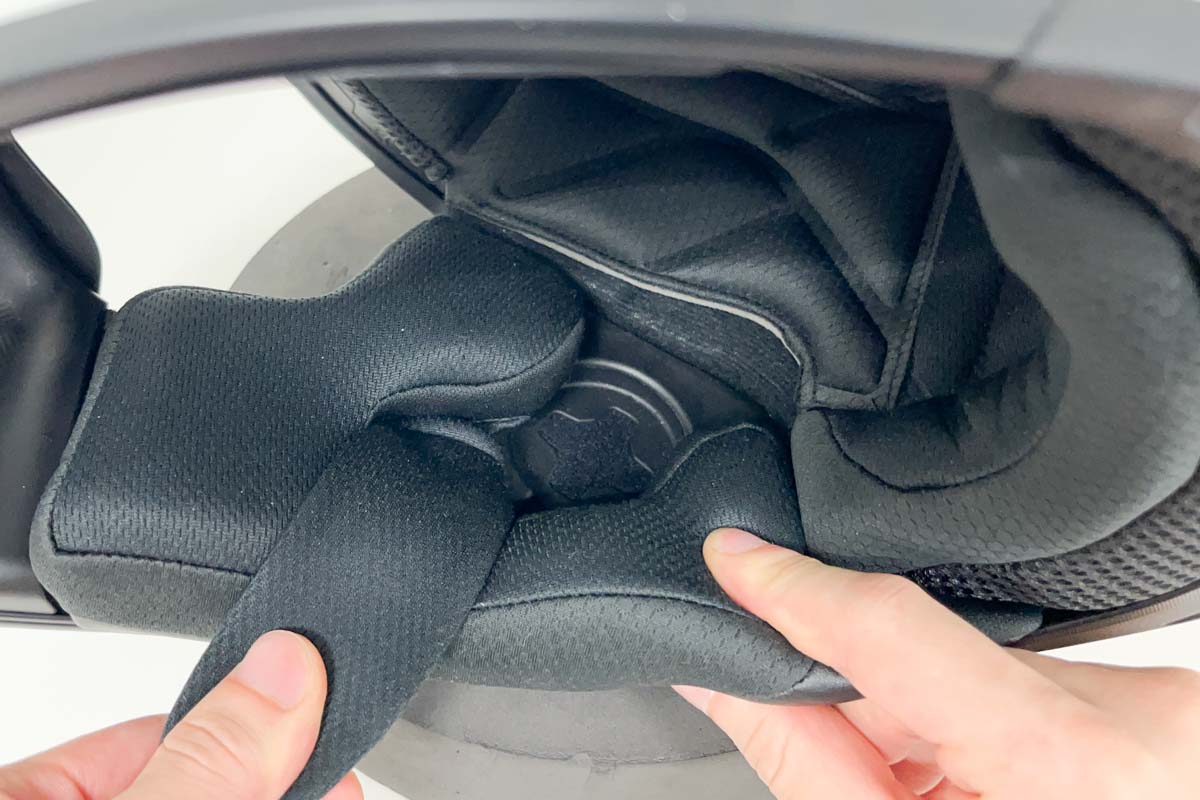

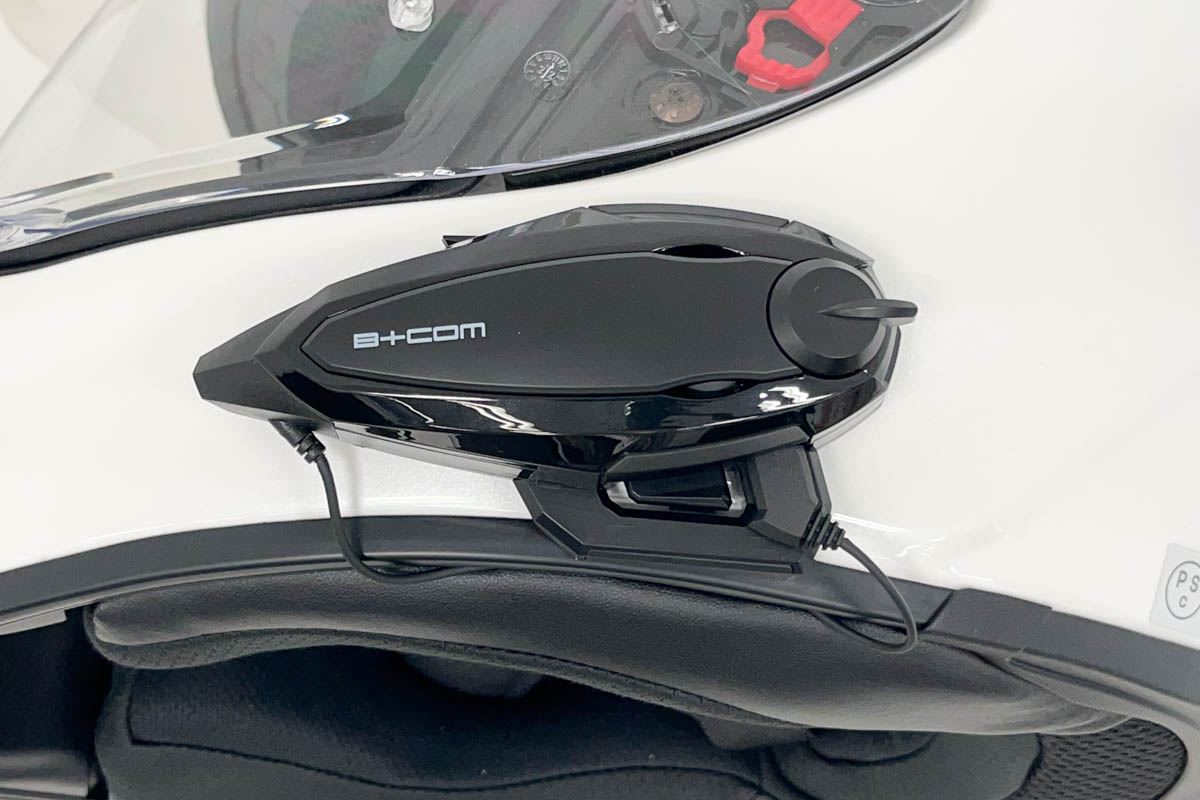

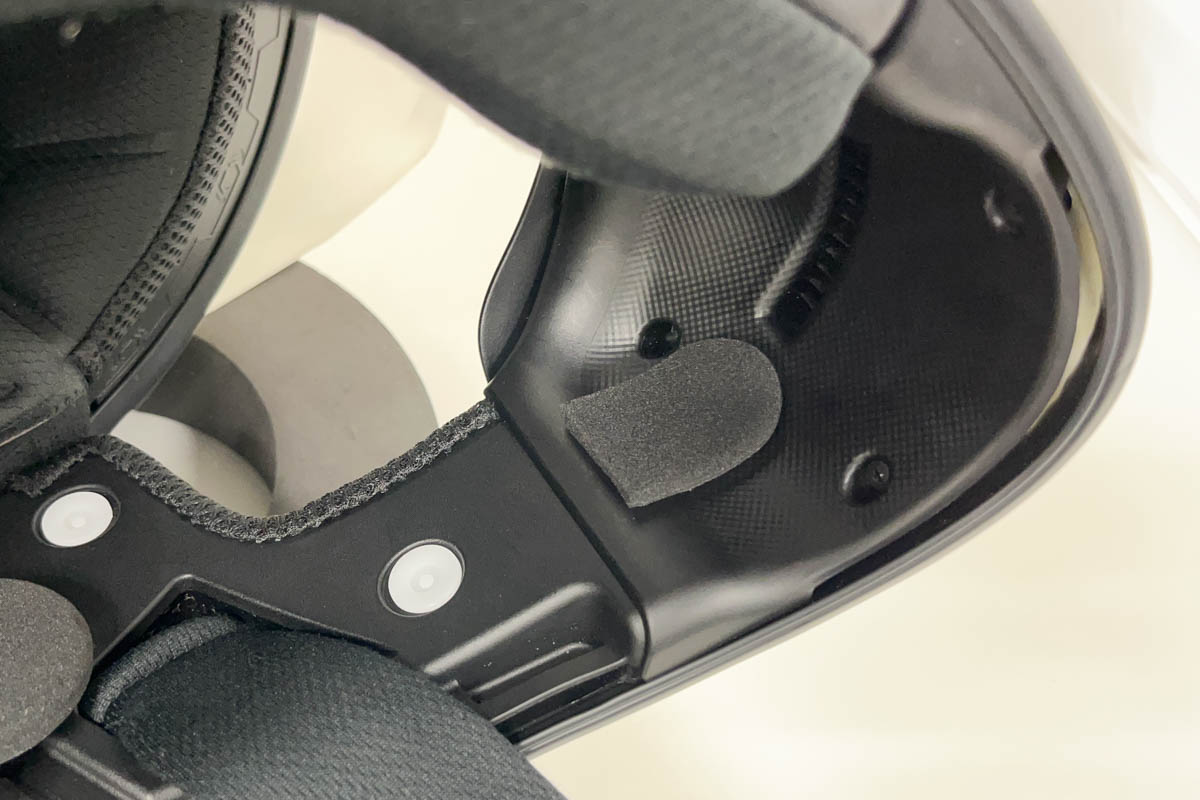

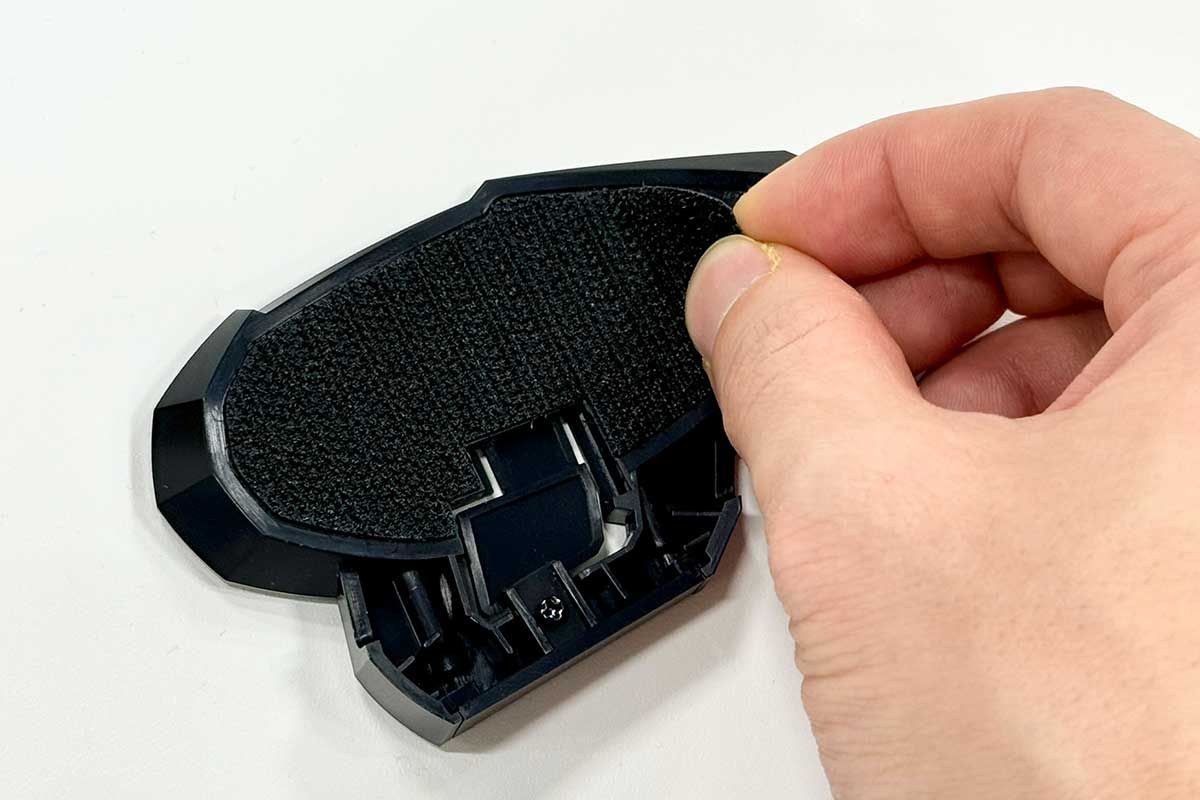

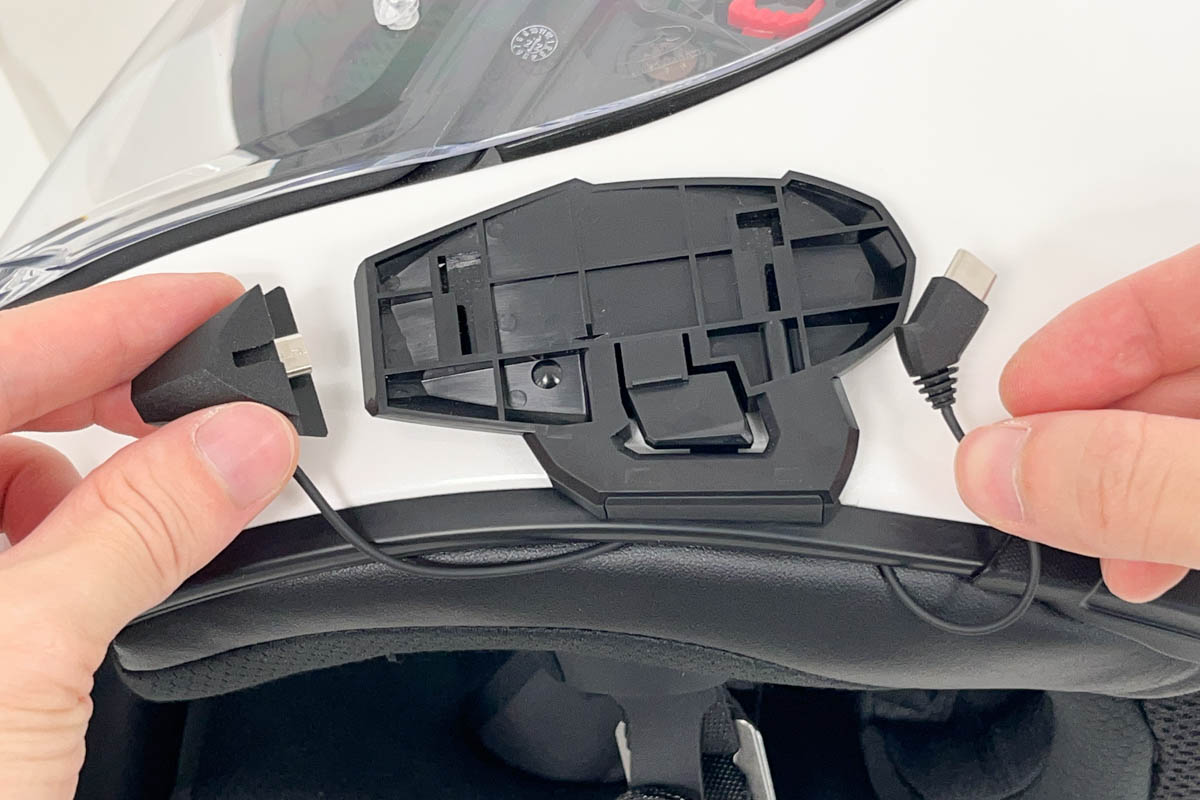

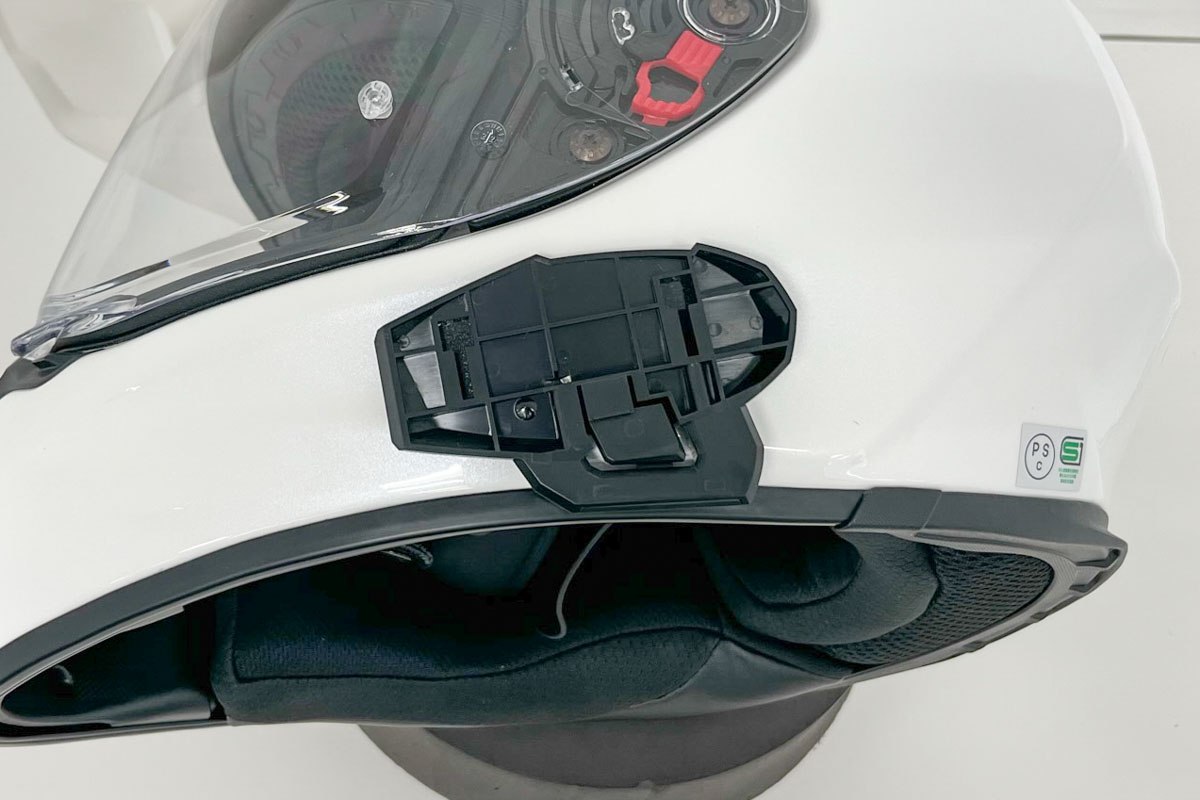

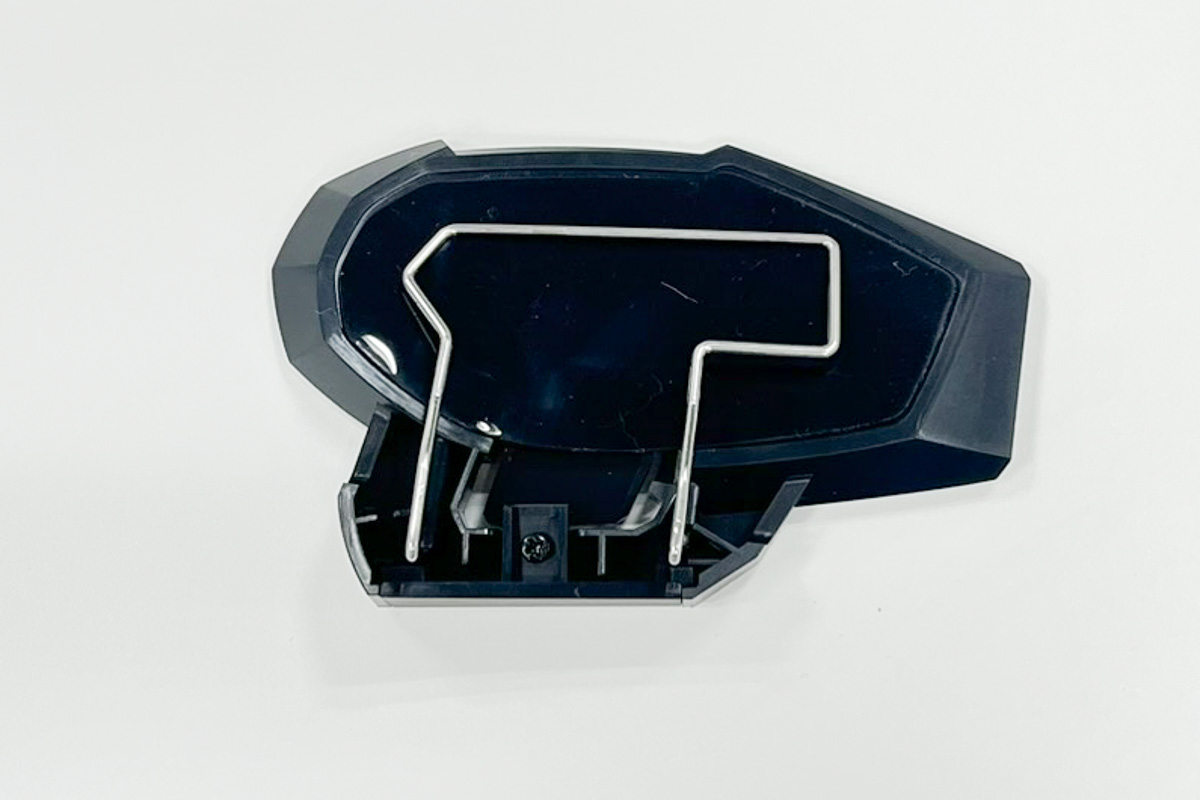

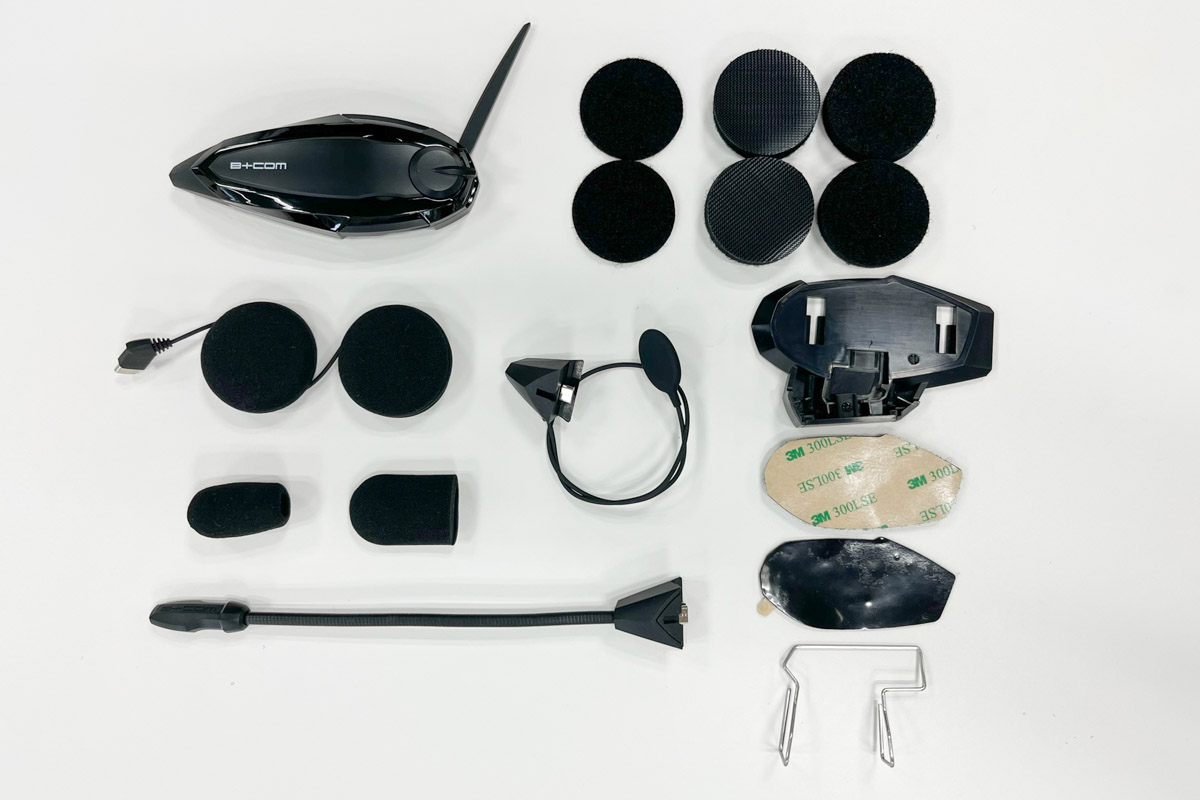

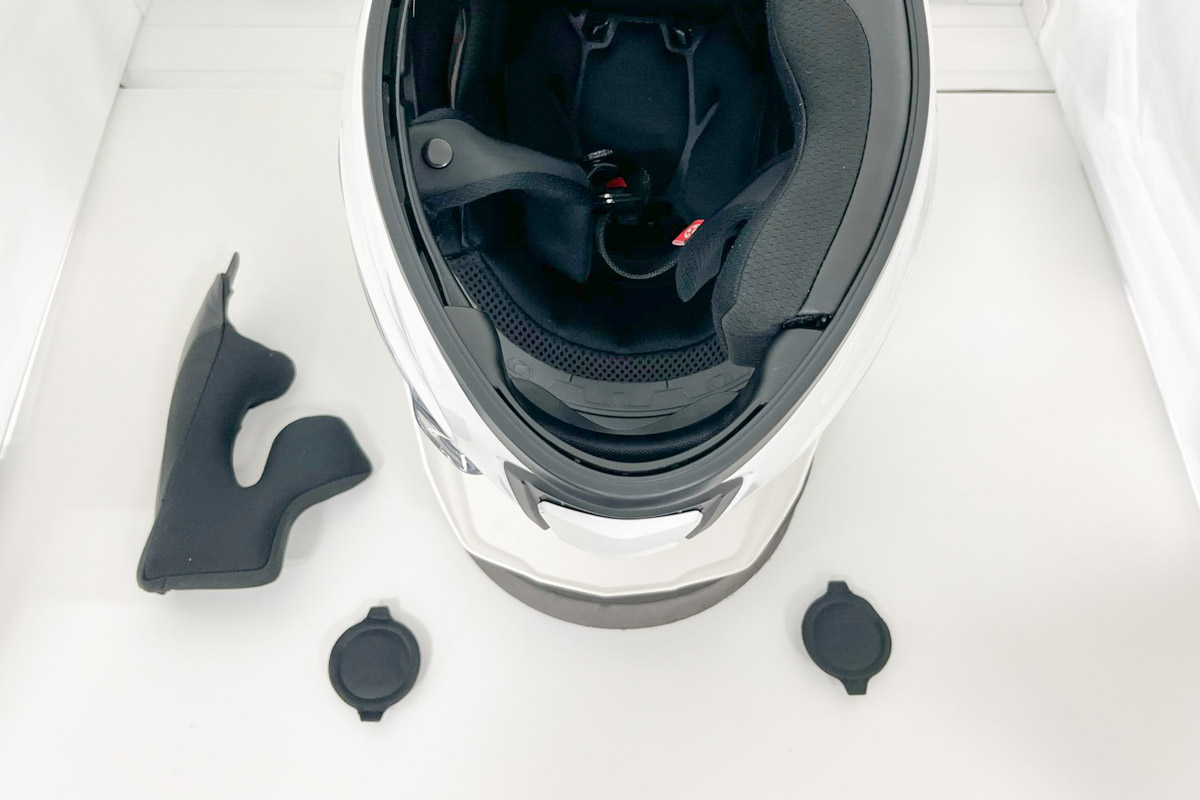

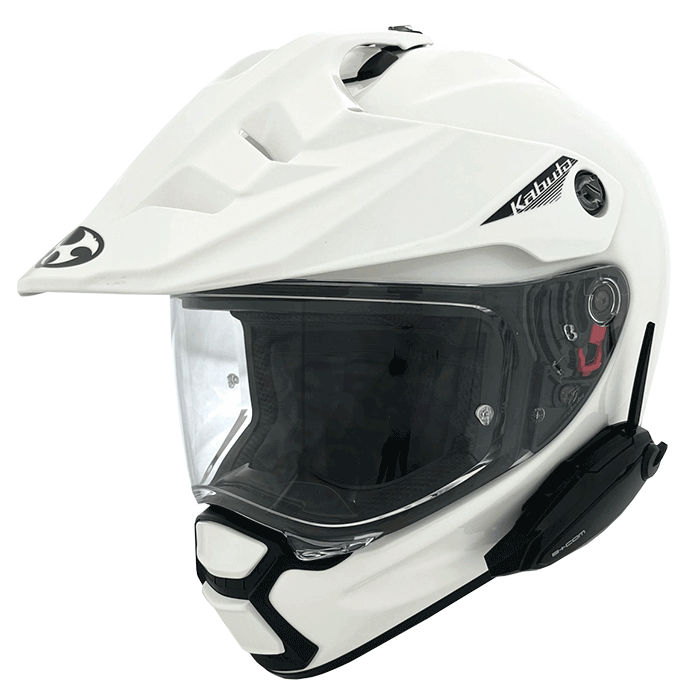

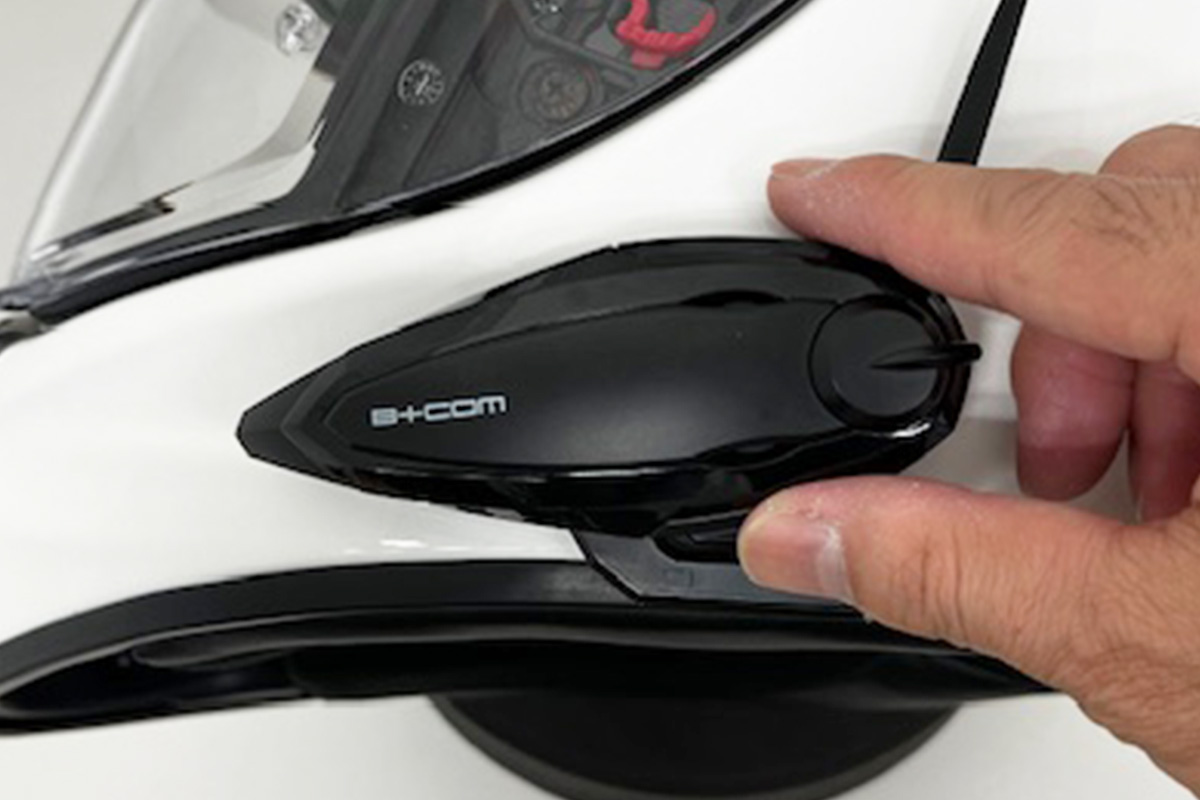

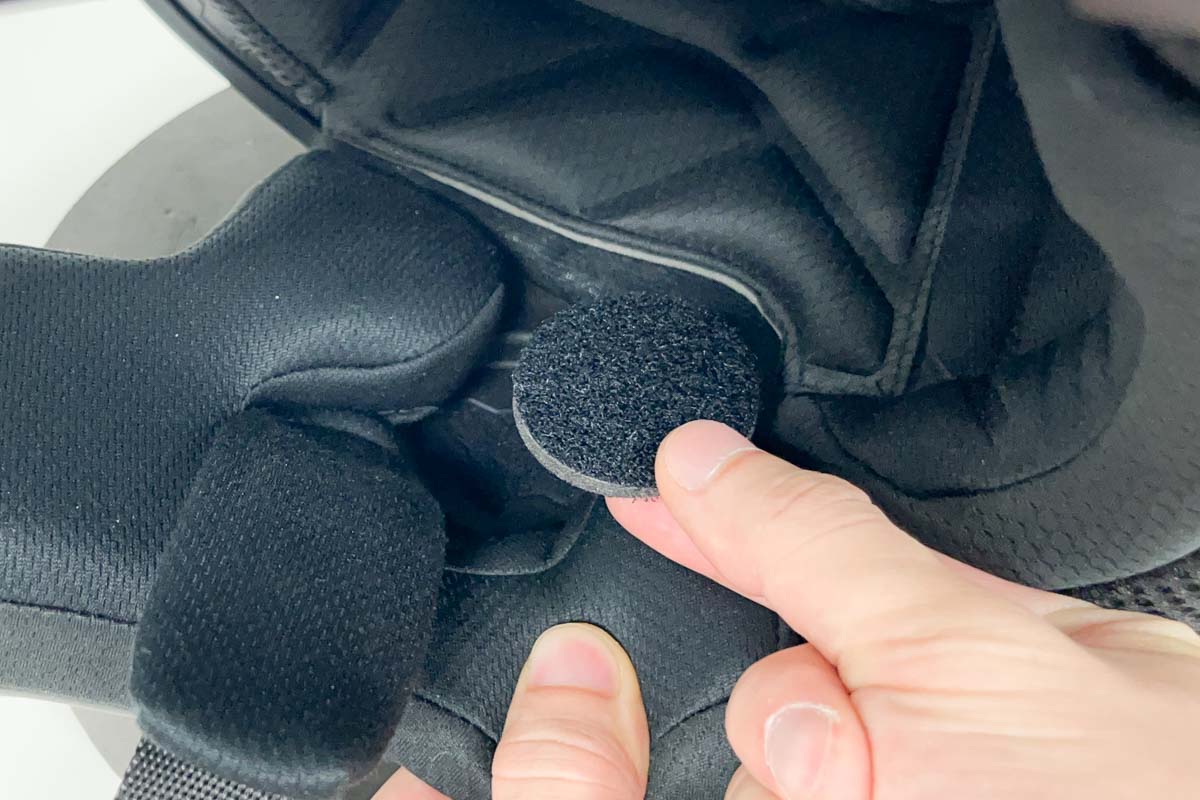

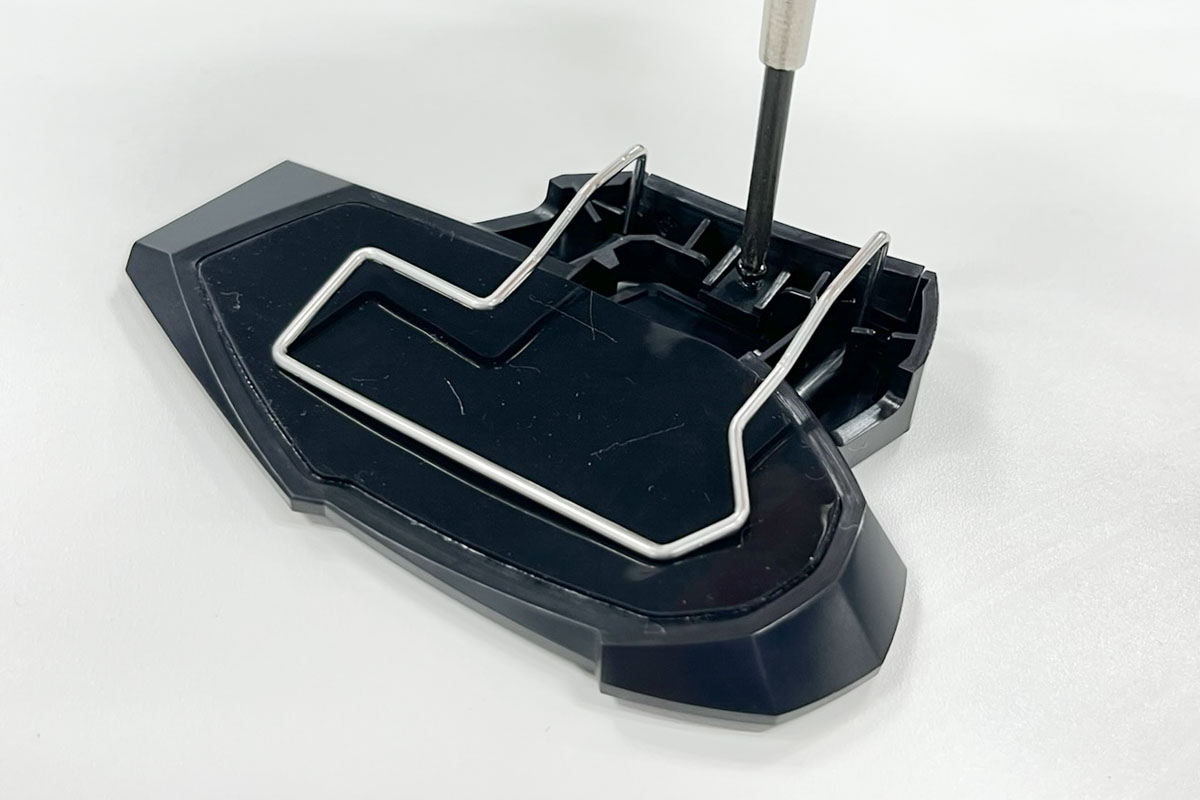

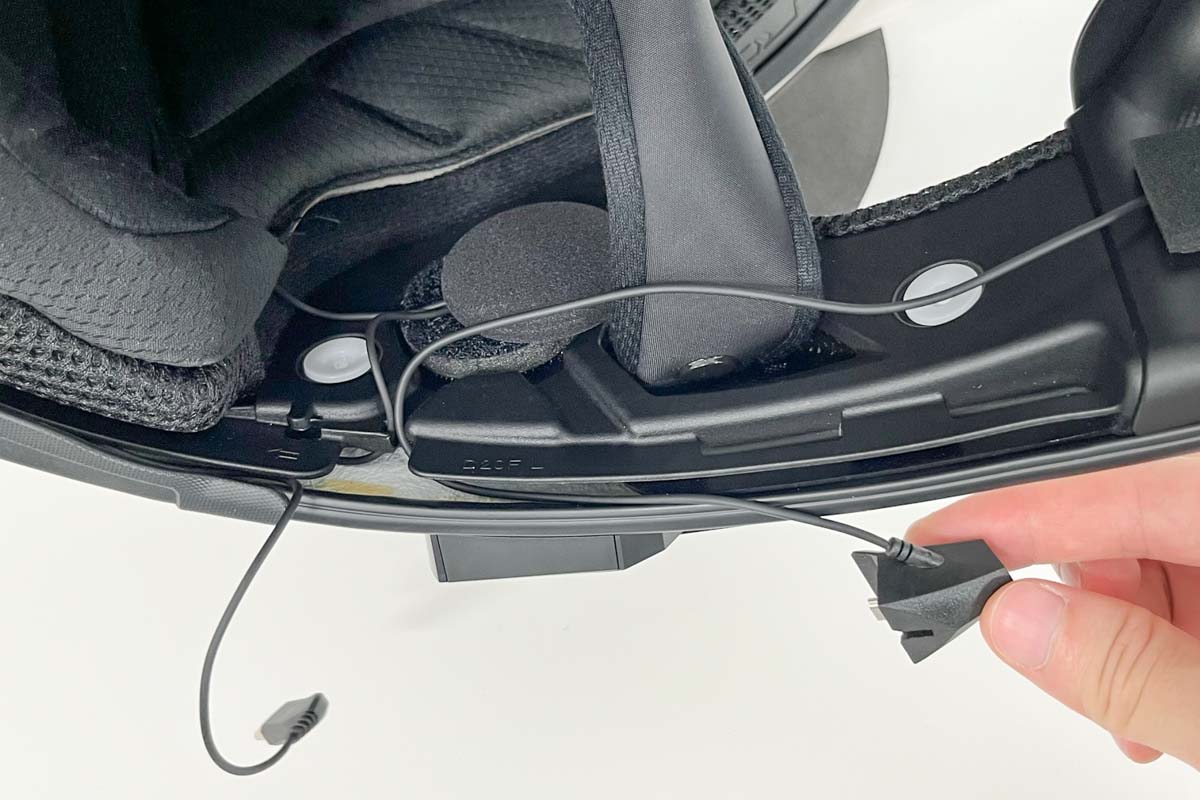

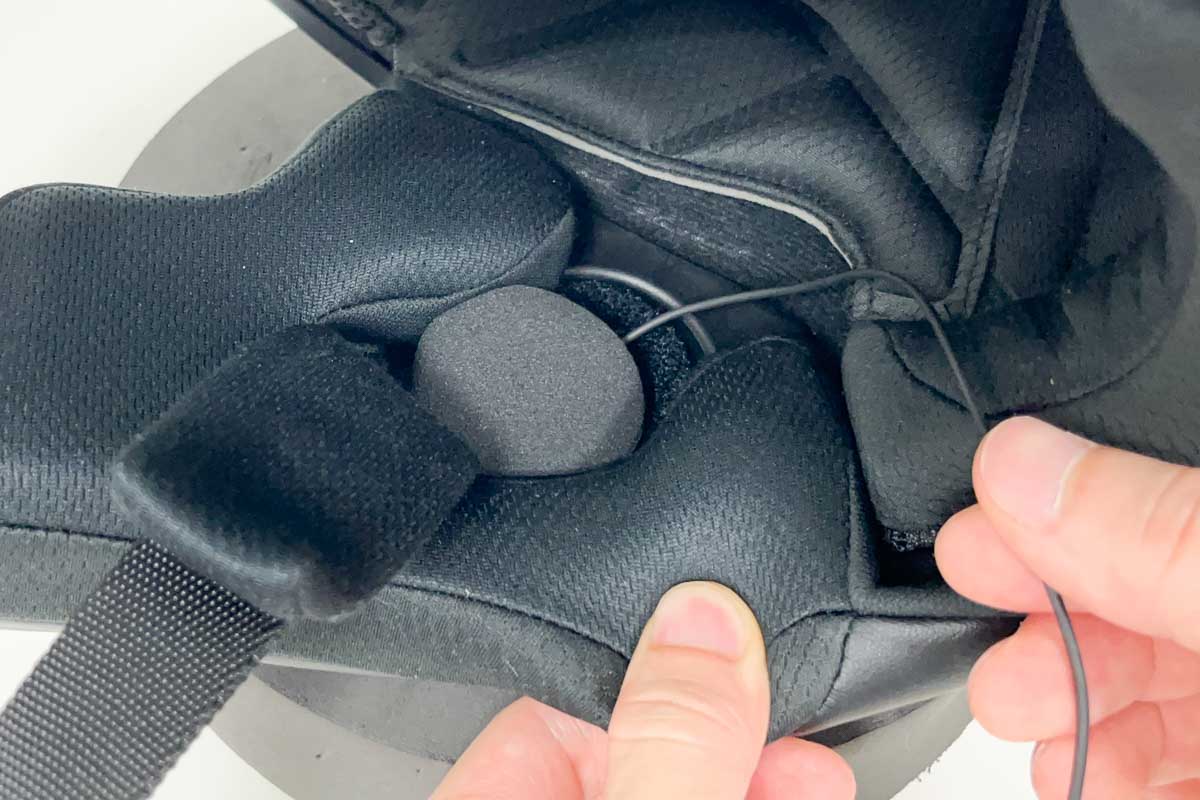

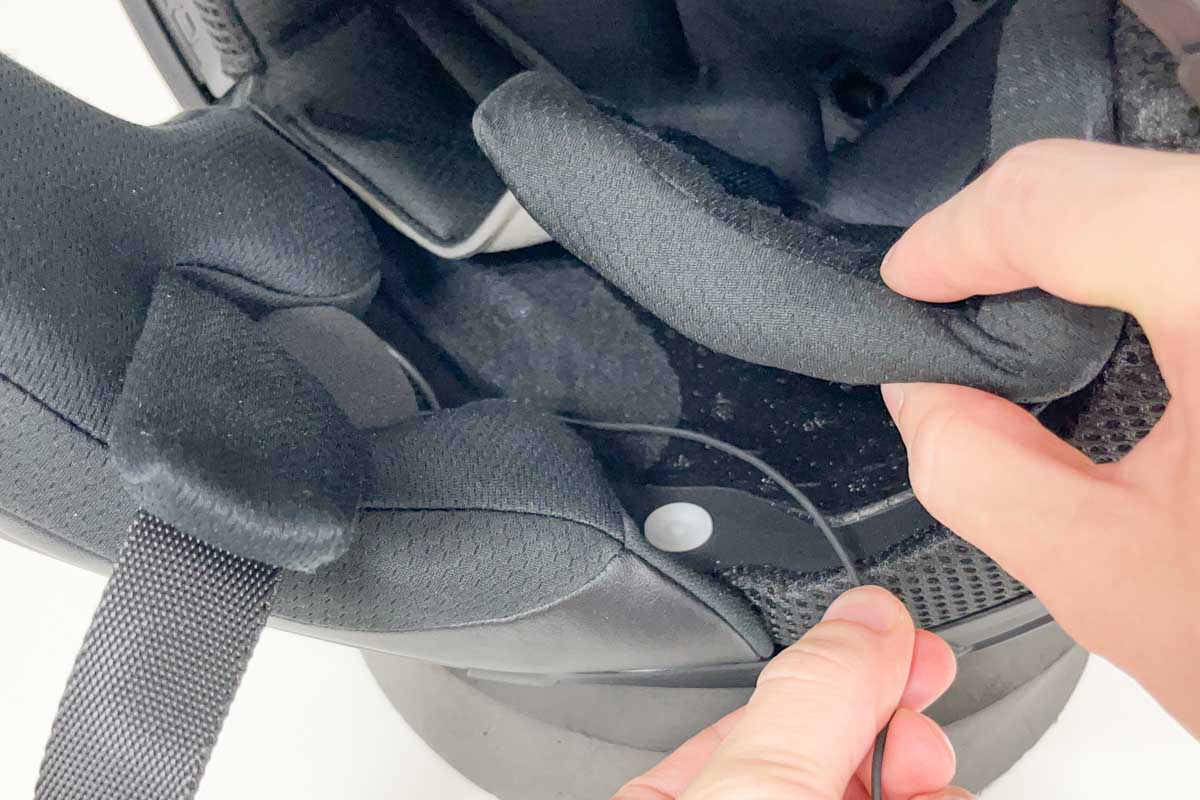

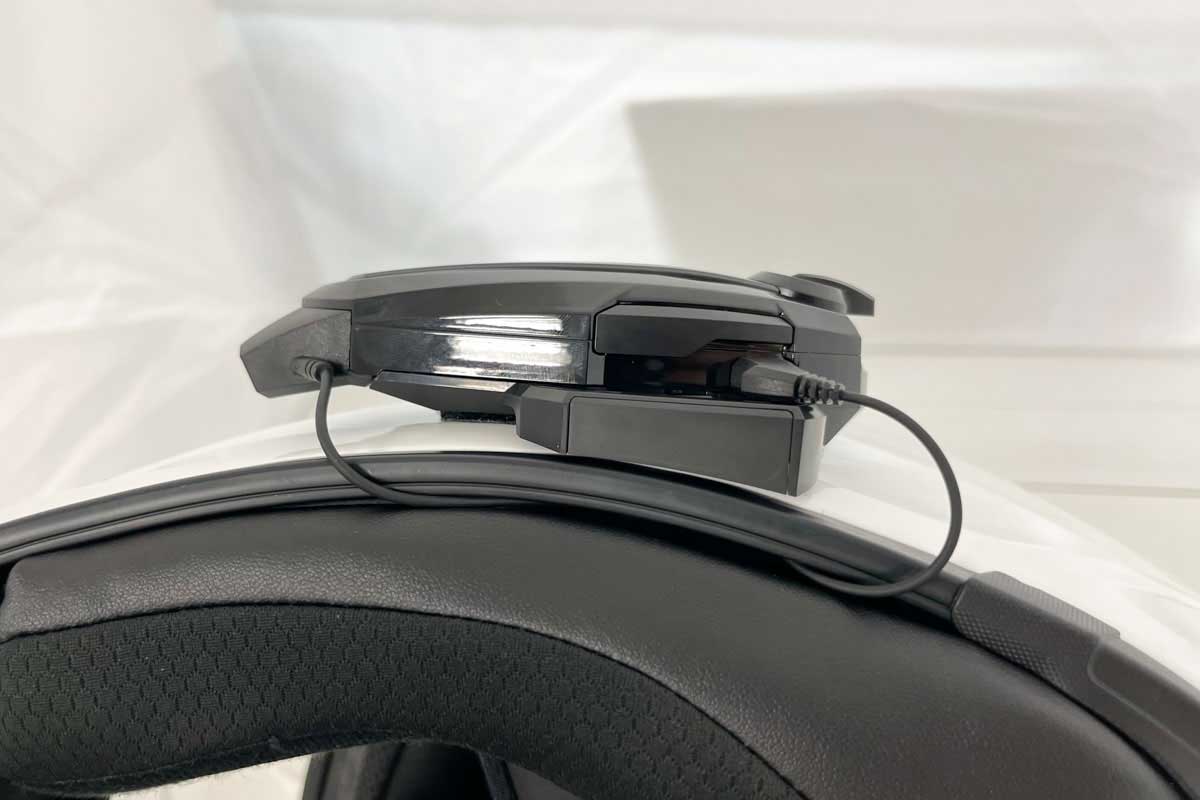

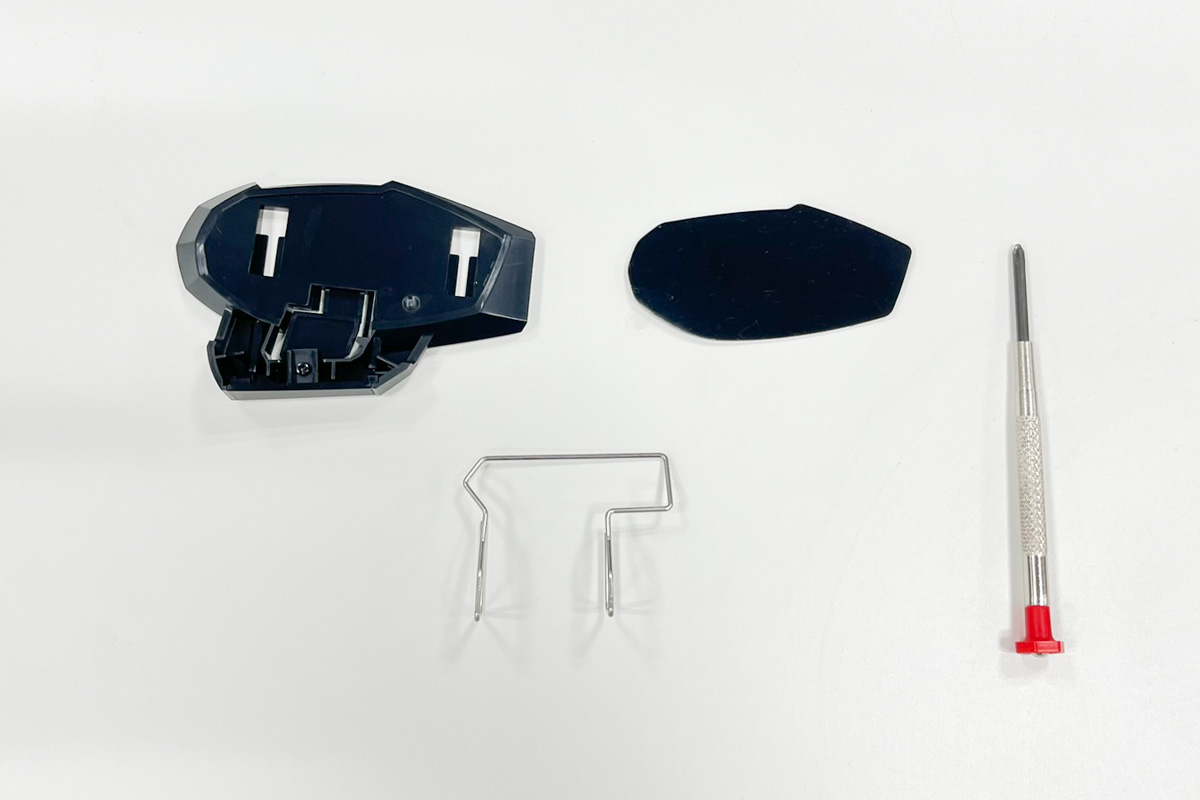

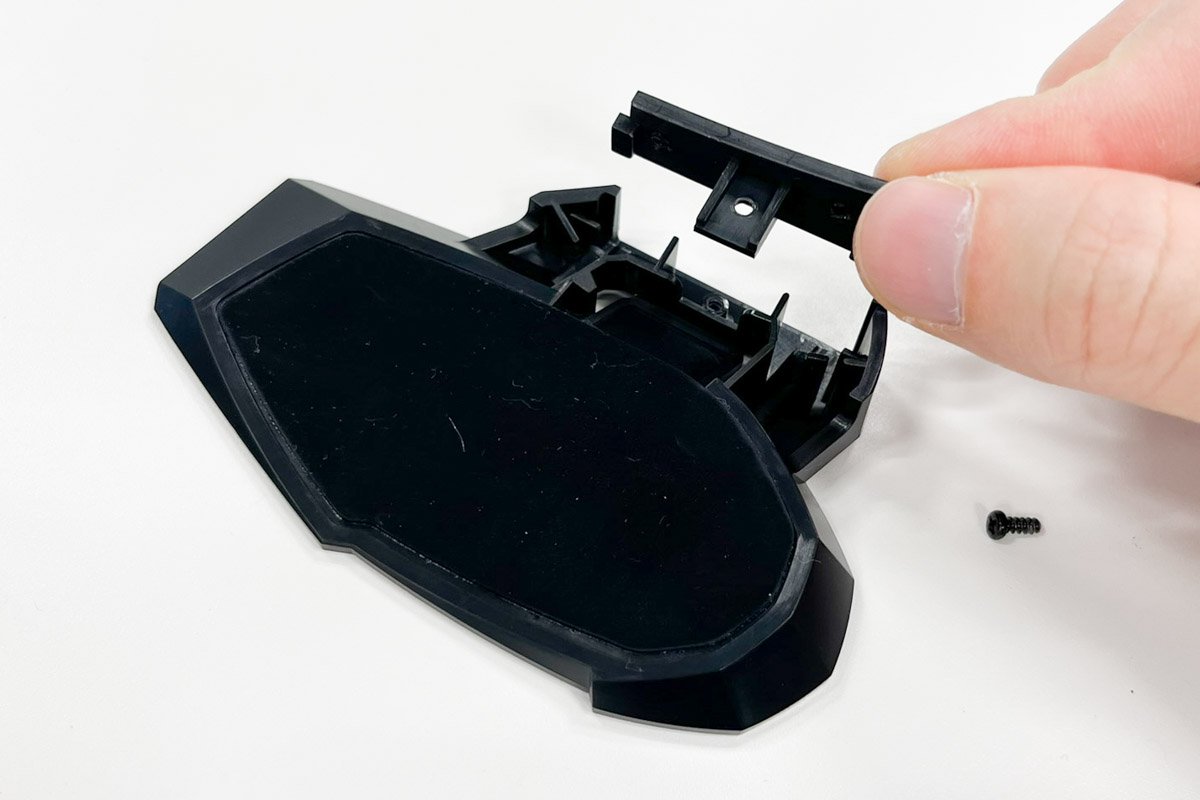

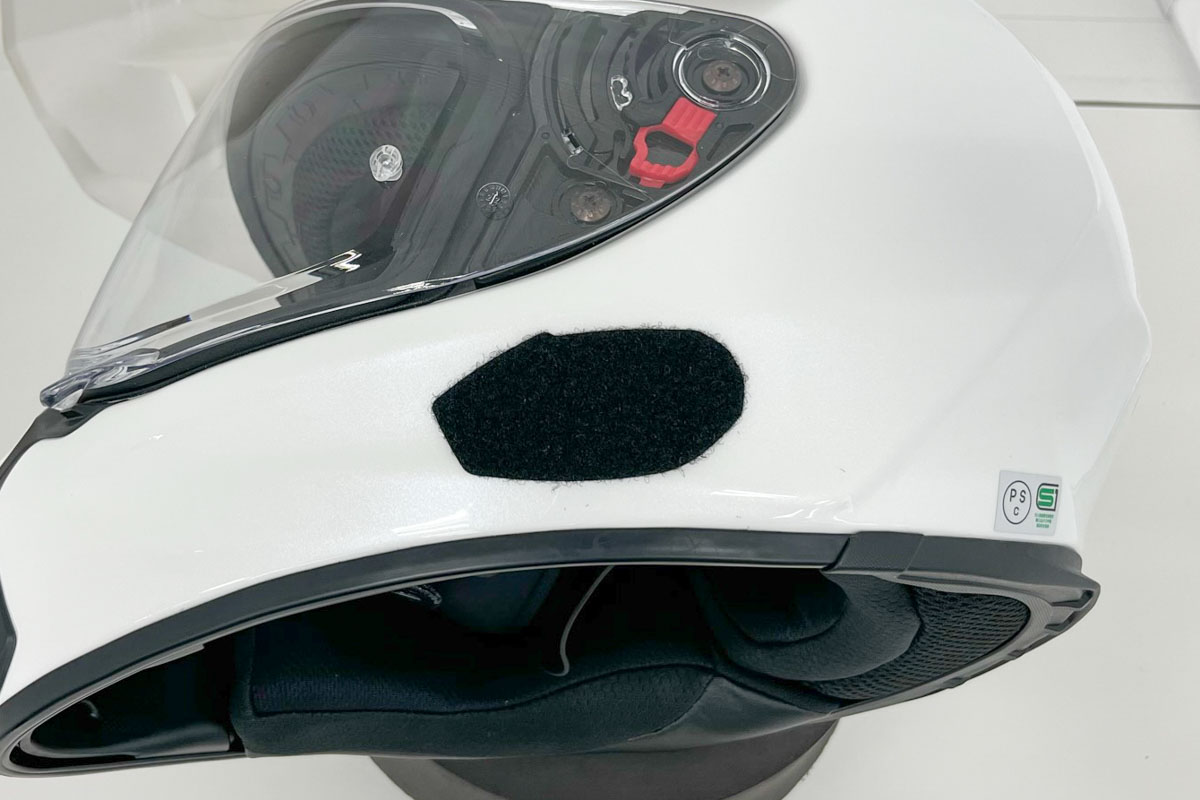

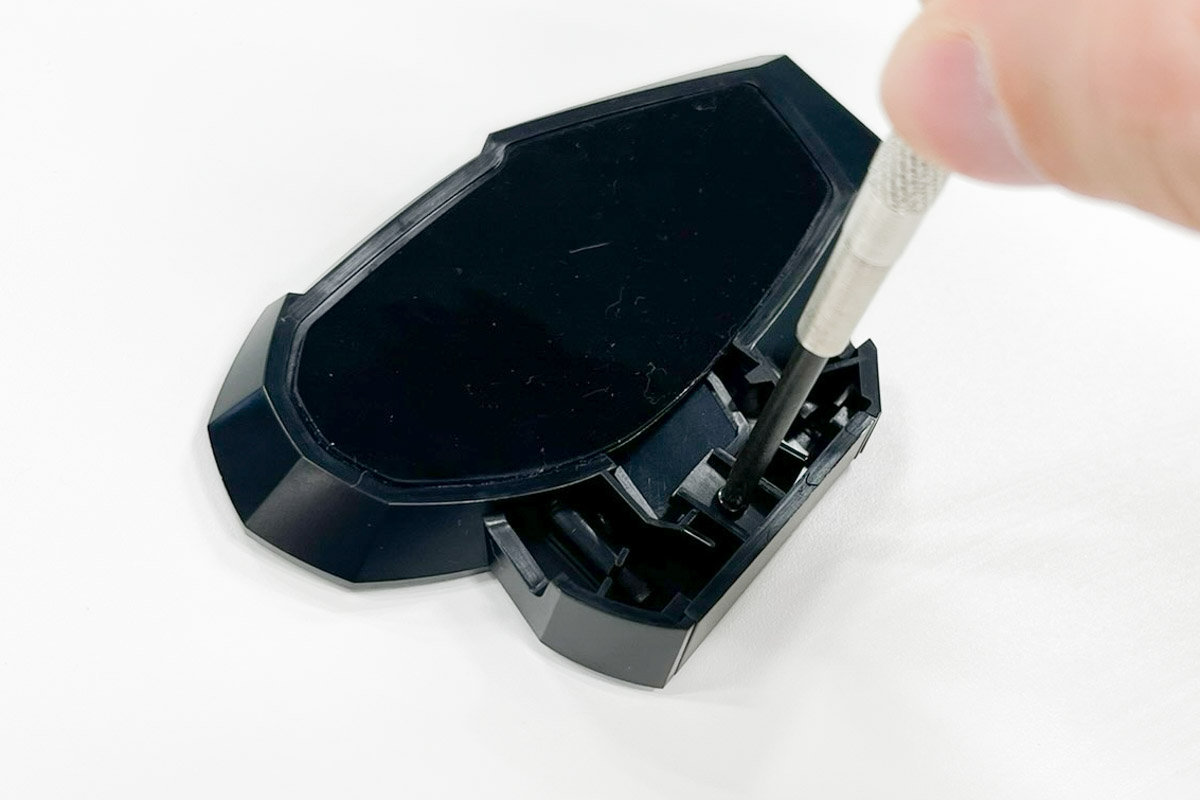

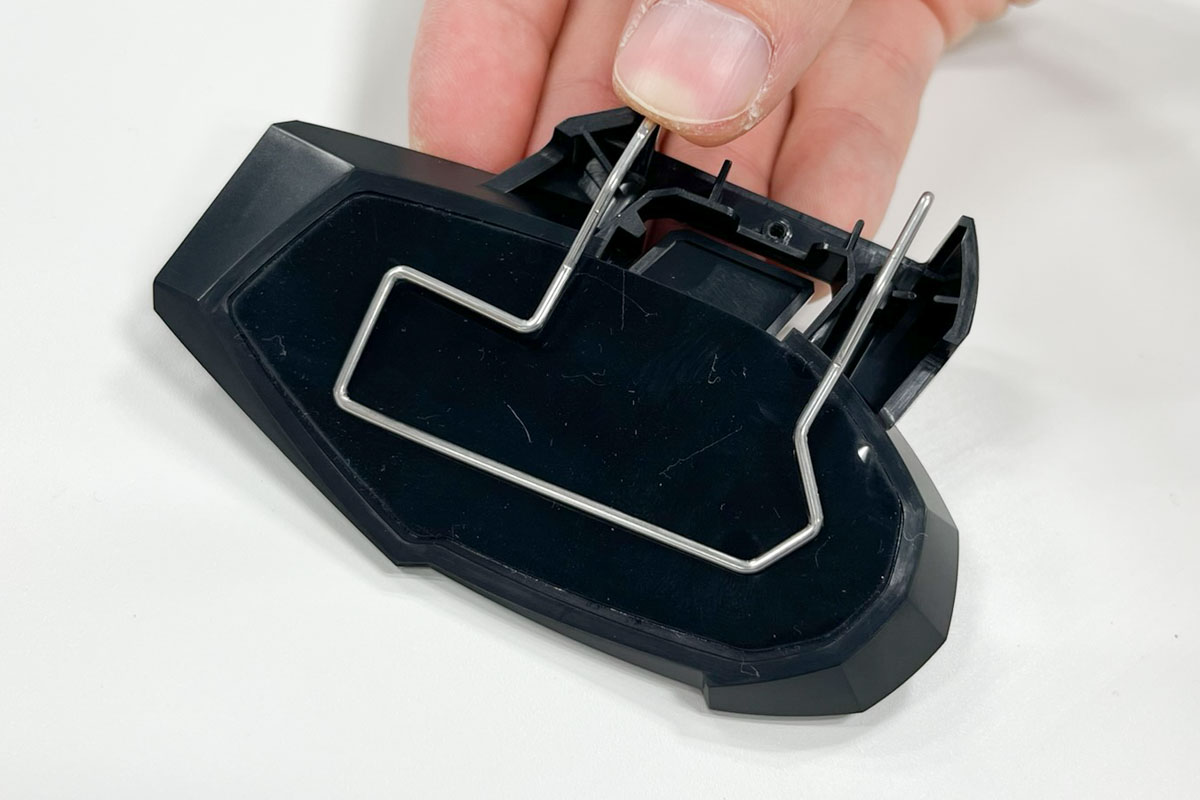

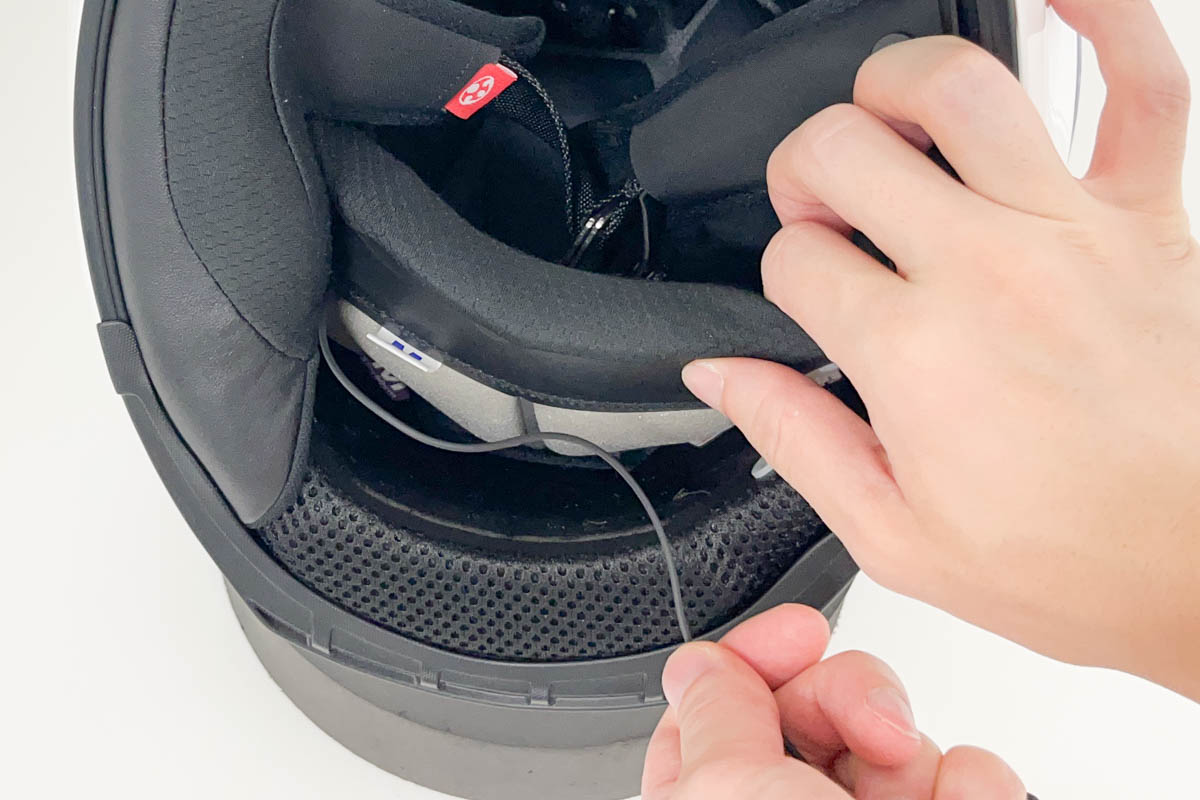

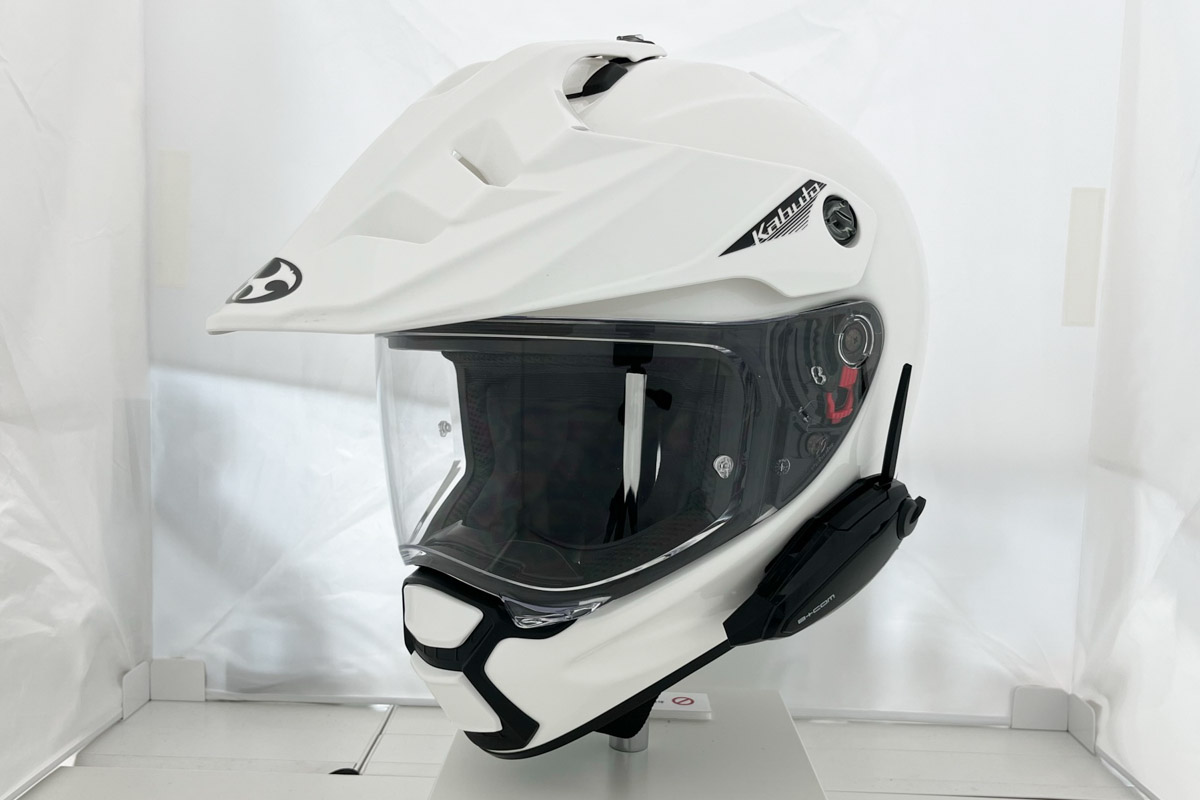

B+COM SB6XR バイク用インカム フルフェイスヘルメット取付方法 OGK KABUTO GEOSYS 取付前の準備 STEP1取付準備 OGK KABUTOヘルメット「GEOSYS」のB+COM取付方法をご紹介します。 破損防止のため、タオルやマットの上での作業をおすすめします。 STEP2B+COMの準備 「B+COM SB6XR」パッケージ分を用意します。 STEP3パッド取外し ヘルメットのチークパッド、イヤーカップを取外します。 ※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。 スピーカーの取付け STEP4面ファスナー貼付け イヤーホール部にある面ファスナーでも取付けは可能ですが、固定力が不足する場合は、「スピーカー固定用面ファスナー」の使用をおすすめします。 STEP5調整パッド貼付け 耳とスピーカーとの隙間が生じる場合は「スピーカー調整パッド」を1枚貼付けてください。 ※個人差があるため、必ず調整してください。 STEP6右側スピーカー取付け スピーカーを取付けます。 イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。 B+COMを快適に使うコツ STEP7右側スピーカー配線 ヘルメット後頭部にあるインナーパッドのスナップを外し、配線をスナップの内側に通します。 STEP8スピーカー配線 内装の裏側に配線を通します。 STEP9左側スピーカー配線 左側も配線を通していきます。 STEP10左側スピーカー取付け 調整パッドとスピーカーを取付けます。配線は、図の隙間部分から取り出すときれいです。 ベースプレートの取付け STEP11取付位置確認 ベースプレートを取付ける前に、B+COM本体の取付け位置をあらかじめ確認しておきます。 STEP12アンテナ確認 取付け位置を決める際は、B+COM本体のアンテナ開閉時に帽体へ干渉しないことを確認します。 STEP13面ファスナー貼付け ベースプレートは面ファスナーとワイヤークリップのどちらでも取付け可能ですが、基本的には固定力の高い面ファスナーがおすすめです。面ファスナーを使用する場合は、帽体左側にベース用面ファスナー(メス)を貼付けます。 ワイヤークリップを使用する方法はこちら STEP14ベース準備 ベースプレートへ、ベース用面ファスナー(オス)を貼付けます。 STEP15ベース取付け オス側面ファスナーを貼付けたベースプレートを装着します。 マイクの取付け STEP16マイクスポンジ貼付け ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼付けます。 STEP17ワイヤーマイク取付け 集音部(穴の空いている面)が口元を向くようにして、ワイヤーマイクをスポンジへ差し込みます。 STEP18配線収納 左側チークパッドを戻す前に、スピーカーやマイクの配線を整えます。 各配線に負担がかからないよう、ゆとりを持った取回しで収納してください。 STEP19チークパッド取付け ケーブルを潰さないように注意しながら左側チークパッドを取付け、帽体の隙間から配線を取出します。 B+COM本体の取付け STEP20B+COM本体取付け B+COM本体を取付け、ワイヤーマイクやスピーカーのコネクタを接続します。 スピーカーコネクタは、本体後ろ側に配線が出る向きが正しい接続方向です。 STEP21配線収納 余ったケーブルは、内装のすき間へ収納します。 STEP22完成 以上で完成です。 付録:ベースプレート組み立て STEP1ベースプレートの用意 ベースプレート本体、保護ラバー、ワイヤークリップを用意します。 別途、プラスの精密ドライバー(#1)が必要です。 STEP2貼付け箇所の脱脂 保護ラバーを貼付ける前に、貼付箇所をアルコールやパーツクリーナーなどで脱脂します。 STEP3保護ラバー貼付け 貼付部の角に合わせながら、保護ラバーを貼付けます。 STEP4ワイヤークリップホルダー取り外し ドライバーを使用して、ワイヤークリップホルダーを固定しているネジを2箇所はずします。 STEP5ワイヤークリップホルダー取り外し2 ワイヤークリップホルダーを取外します。 STEP6ワイヤークリップ差し込み 2箇所の穴へ、図の矢印の方向にワイヤークリップを差し込みます。 STEP7ワイヤークリップホルダー固定 ワイヤークリップホルダーをガイドに沿って取付け、ネジを締めて固定します。 STEP8完成 完成です。 ワイヤークリップホルダーが浮いていたり、がたつきがないか確認してください。 あらゆるバイクヘルメットに取付可能なバイク用インカム B+COM SB6XR製品情報 B+COM SB6XRヘルメット装着例一覧 B+COM ONE製品情報 B+COM ONEヘルメット装着例一覧 B+COMを快適に使うためのコツ
