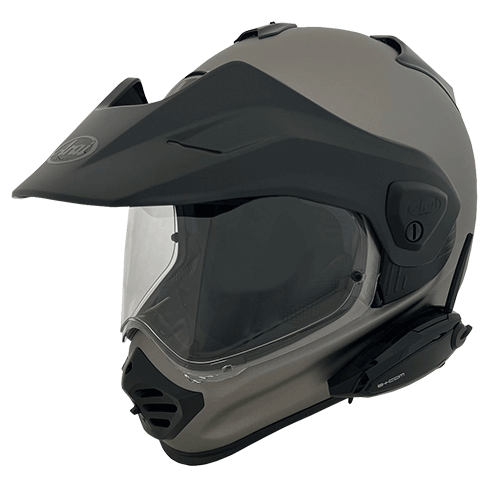

B+COM SB6XR バイク用インカム フルフェイスヘルメット取付方法 Arai TOUR-CROSS V

Araiヘルメット「TOUR-CROSS V」のB+COM取付方法をご紹介します。

破損防止のため、タオルやマットの上での作業をおすすめします。

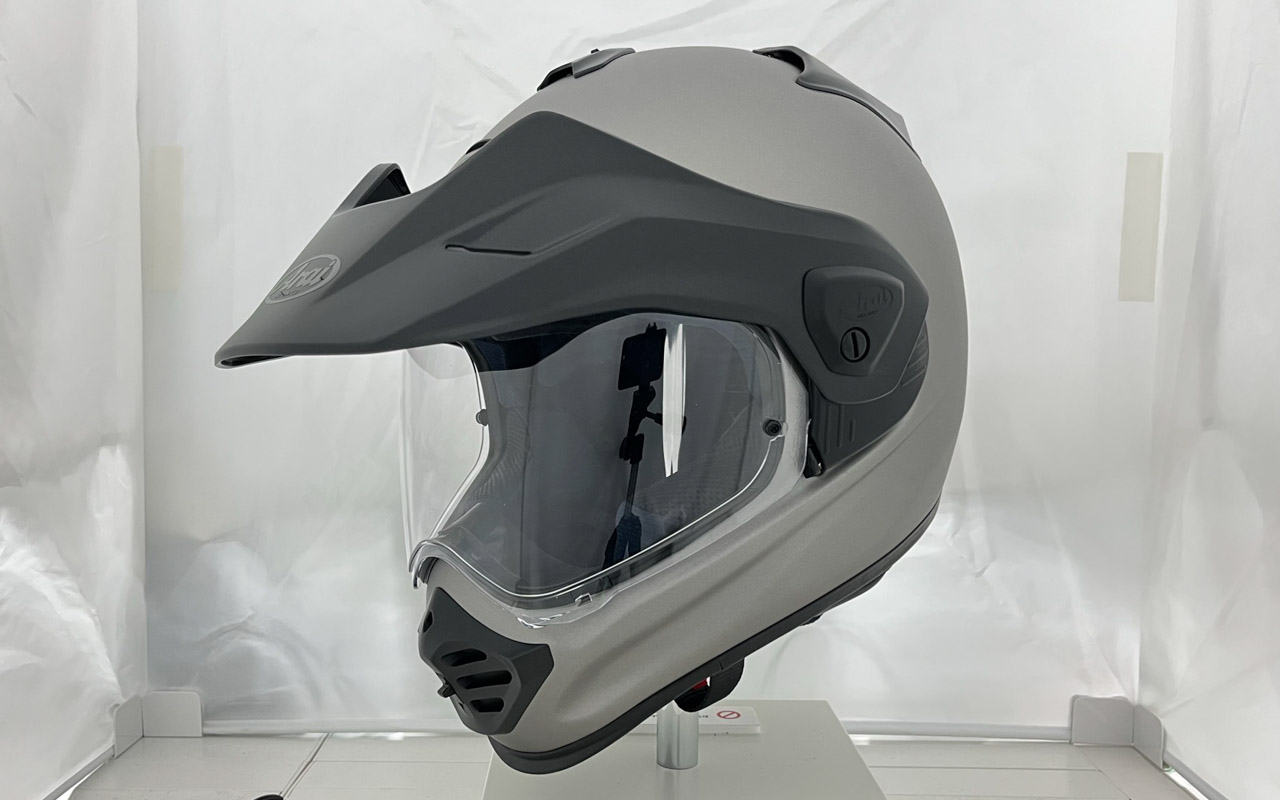

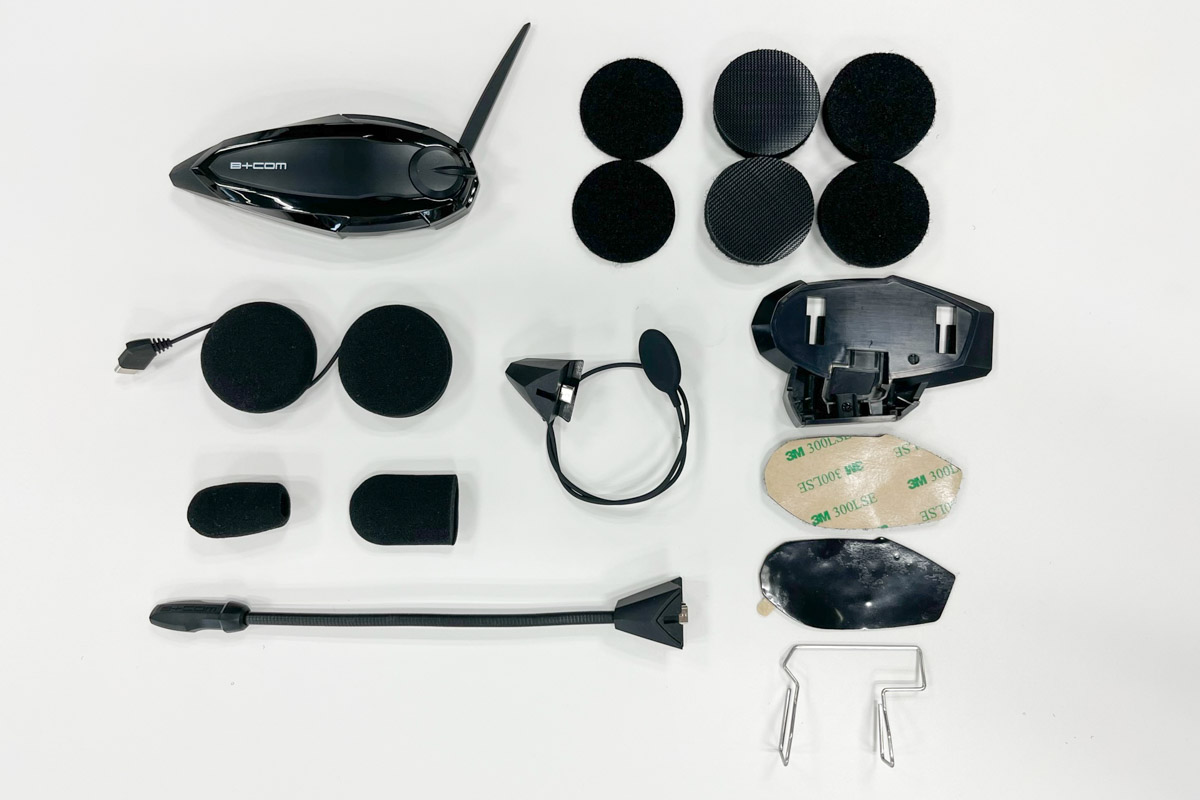

「B+COM SB6XR」パッケージ分を用意します。

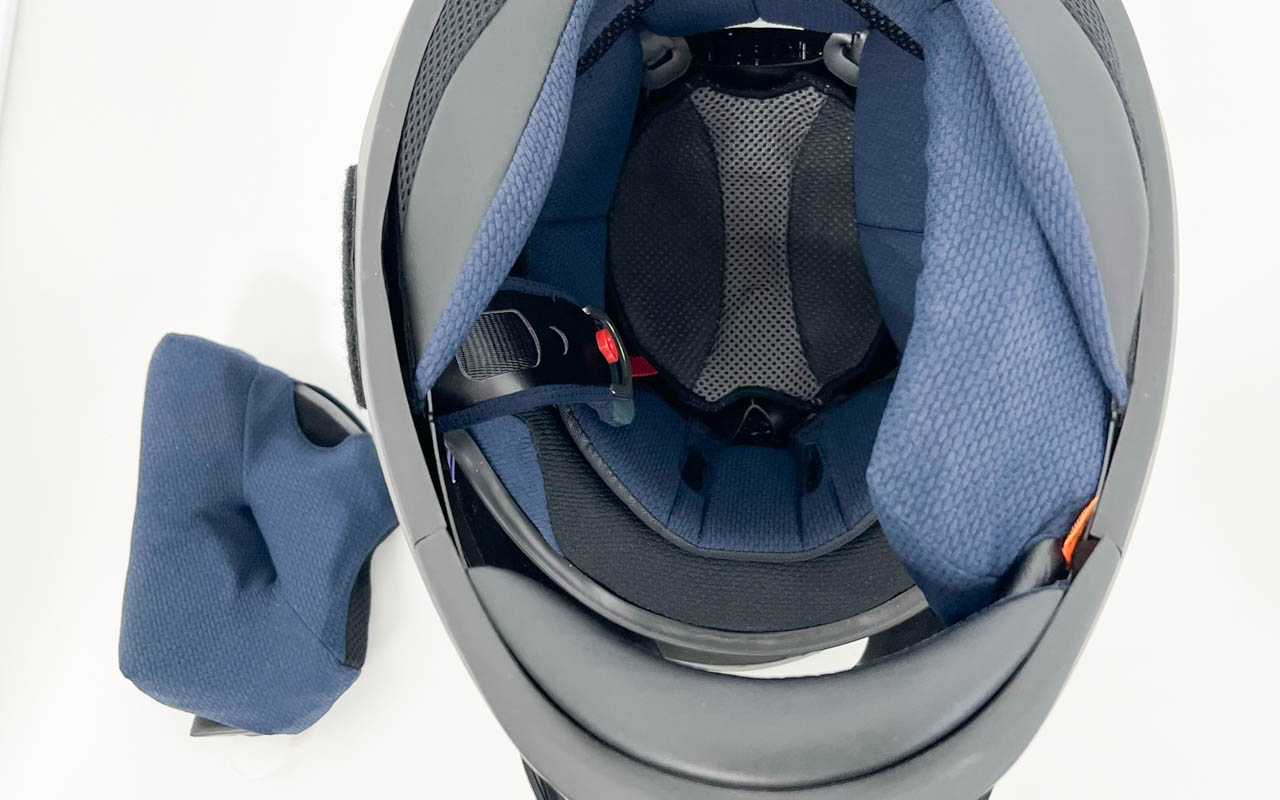

スピーカーベースを取外してから、ヘルメットの左側システムパッドを取外します。
※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。

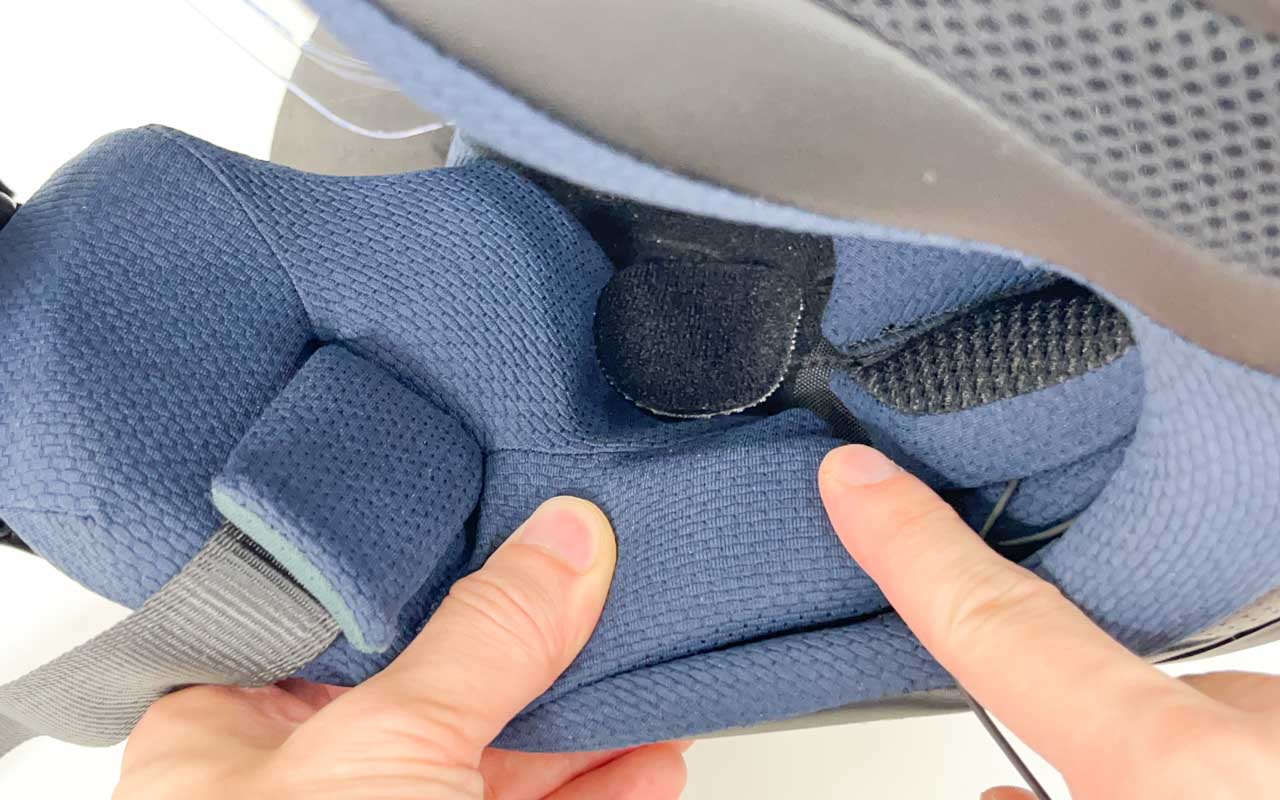

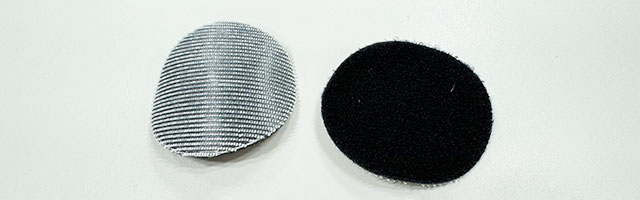

▼スピーカーベース

「TOUR-CROSS V」のインカムホールには「スピーカーベース」が貼付けられており、B+COMのスピーカー用面ファスナー(メス)を使用せずに貼付けできます。

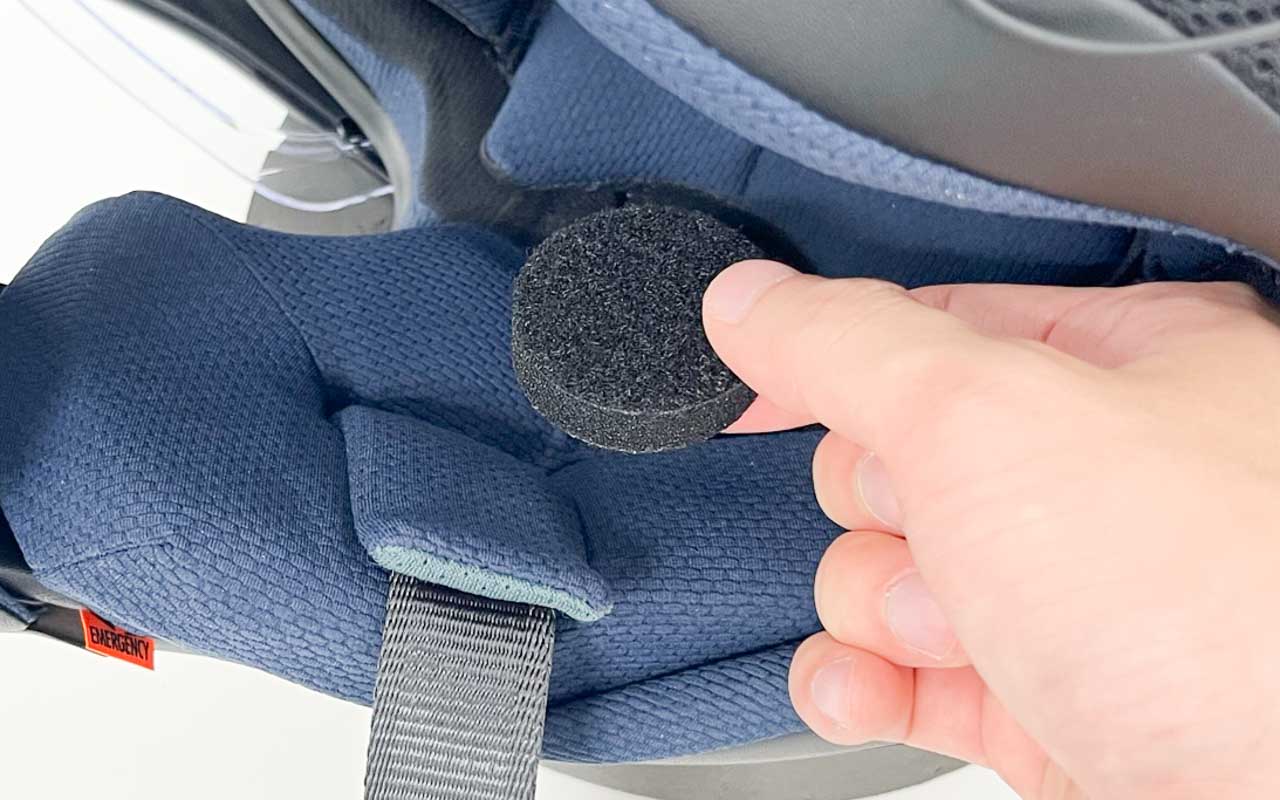

耳とスピーカーとの隙間が生じる場合は、「スピーカー調整パッド」を1枚貼付けることをおすすめします。

※個人差があるため、必ず調整してください。

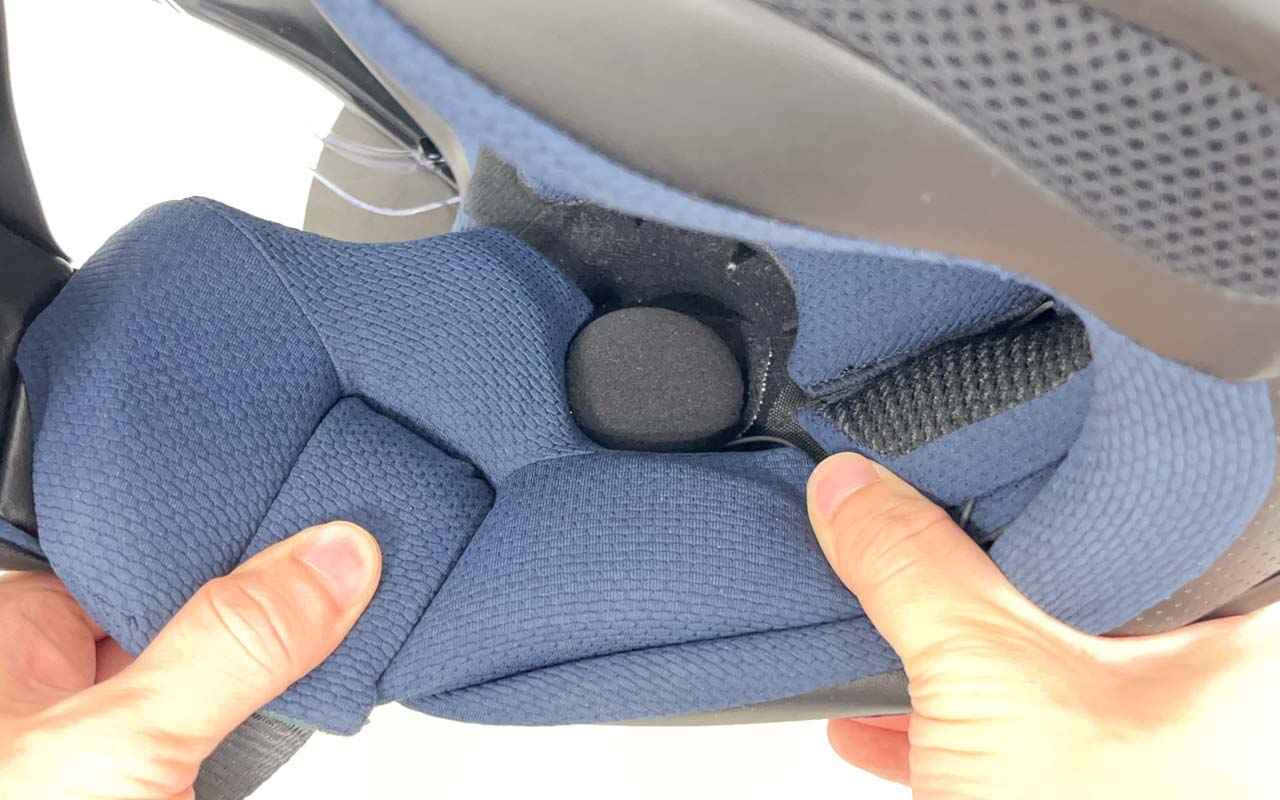

スピーカーを取付けます。
インカムホールにそのまま合わせるのではなく、できる限りヘルメット前方、あご紐の根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

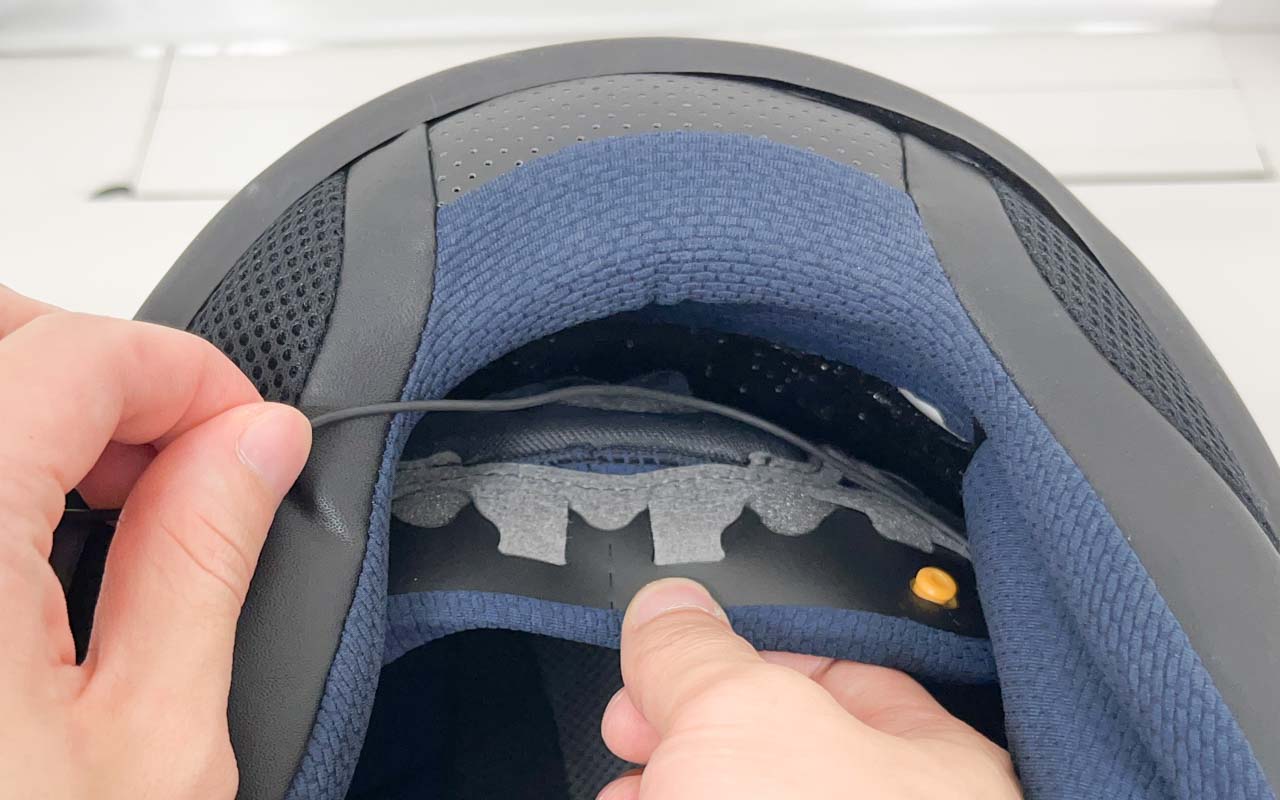

ヘルメット後頭部にあるシステム内装のホックを外し、配線をホックの内側に通します。

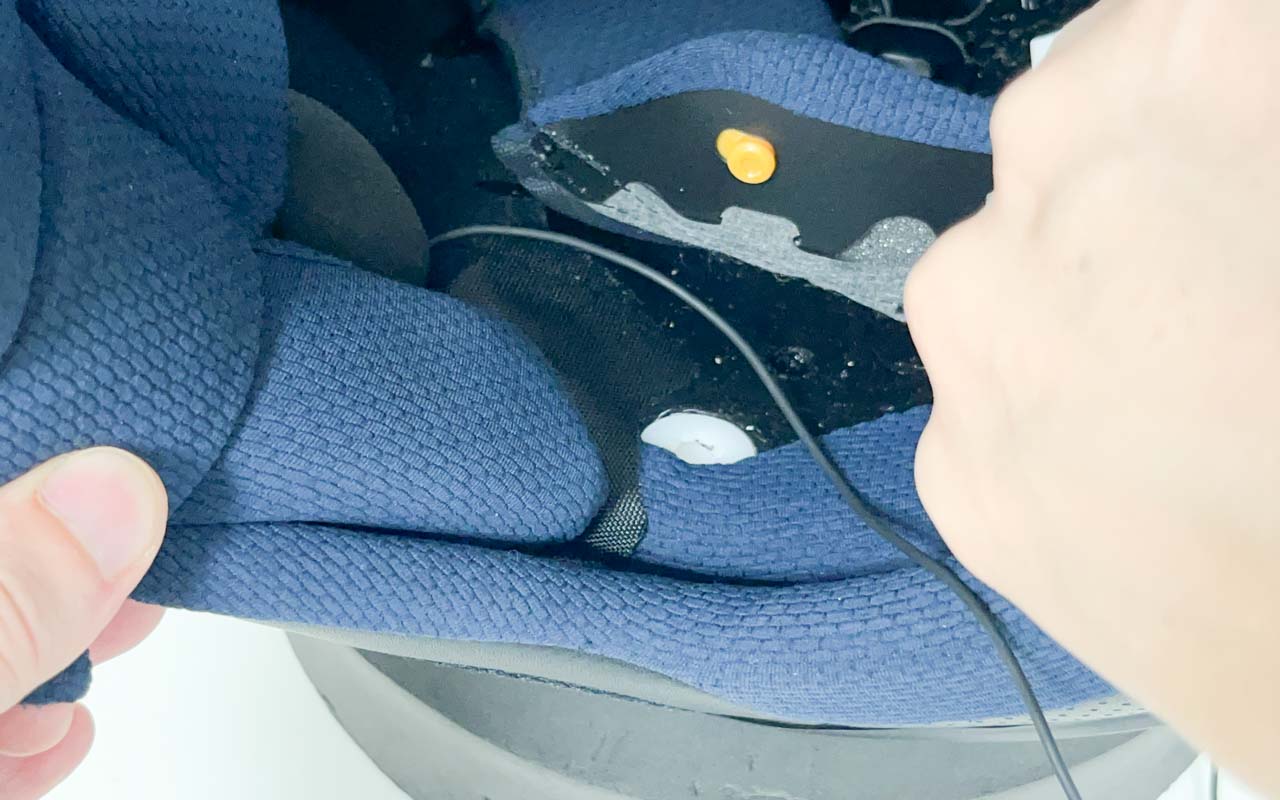

内装の裏側に配線を通します。

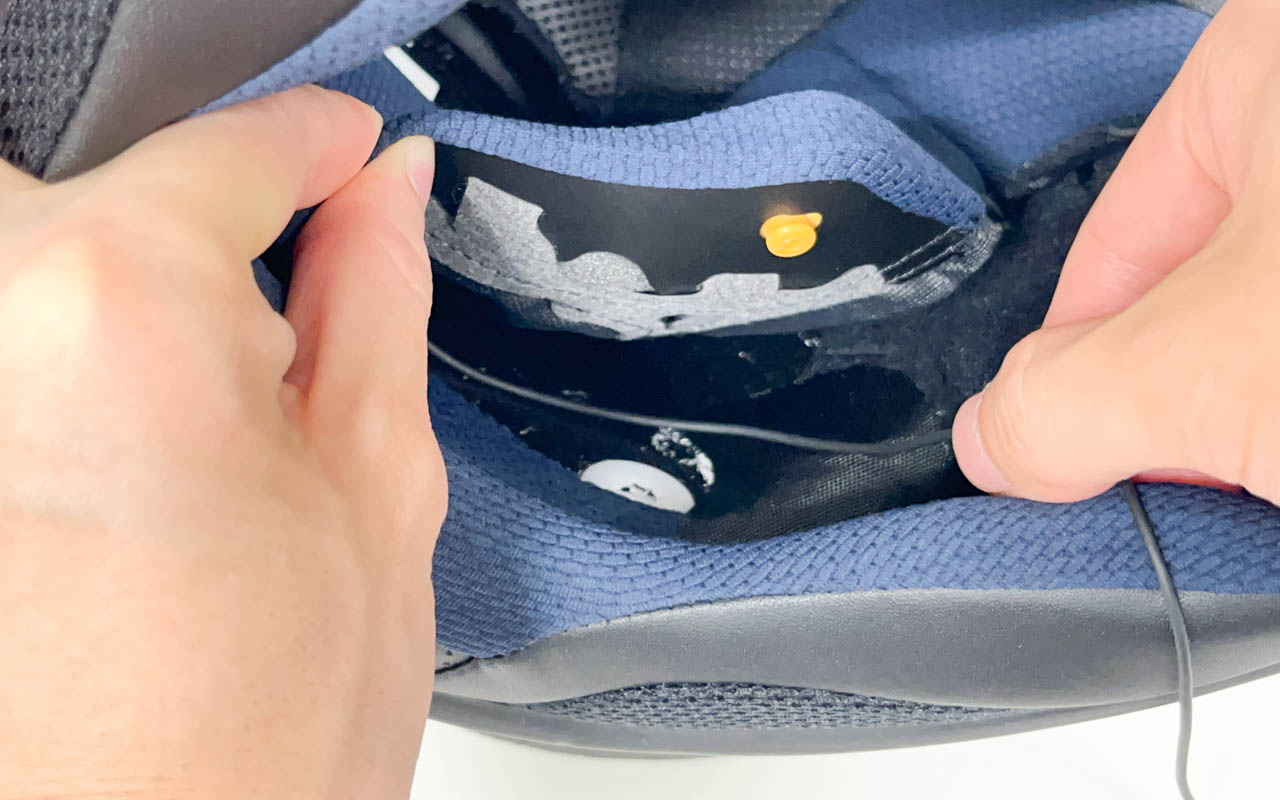

左側も配線を通していきます。

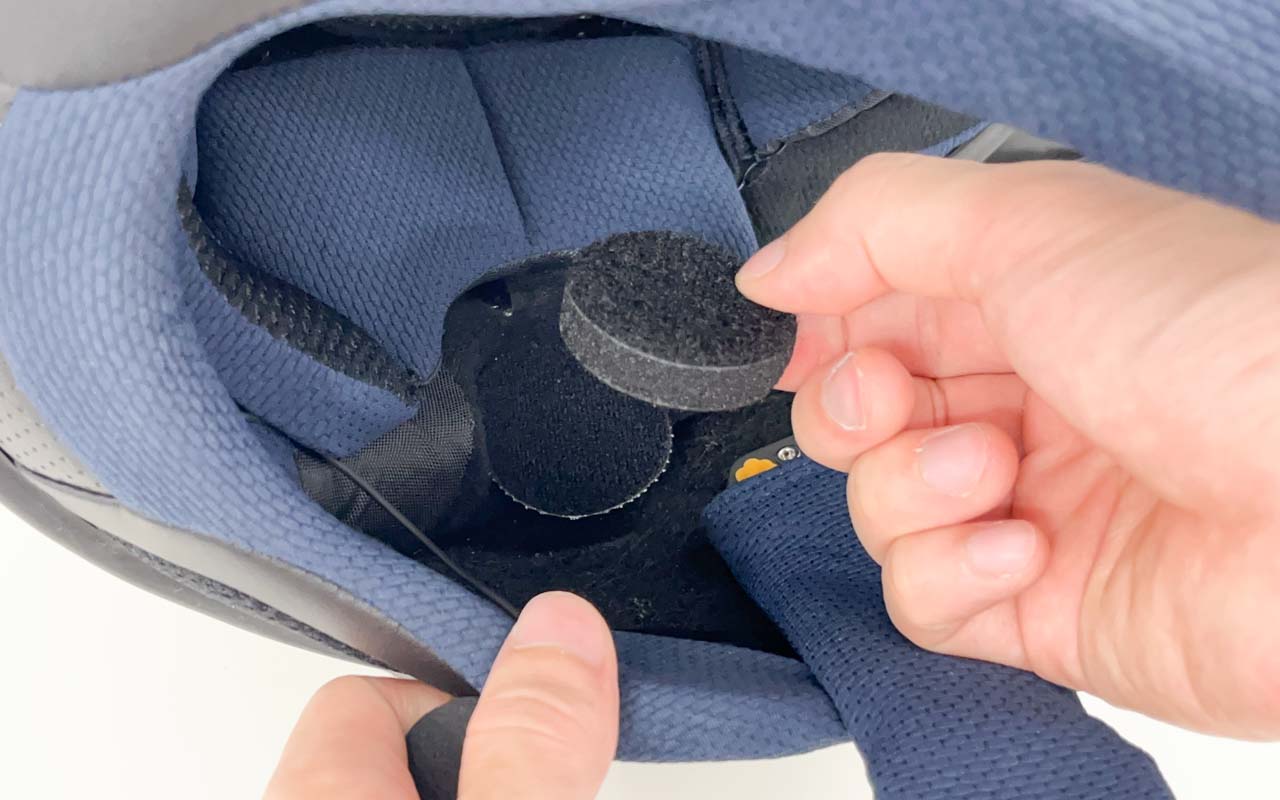

耳とスピーカーとの隙間が生じる場合は、「スピーカー調整パッド」を貼付けてください。

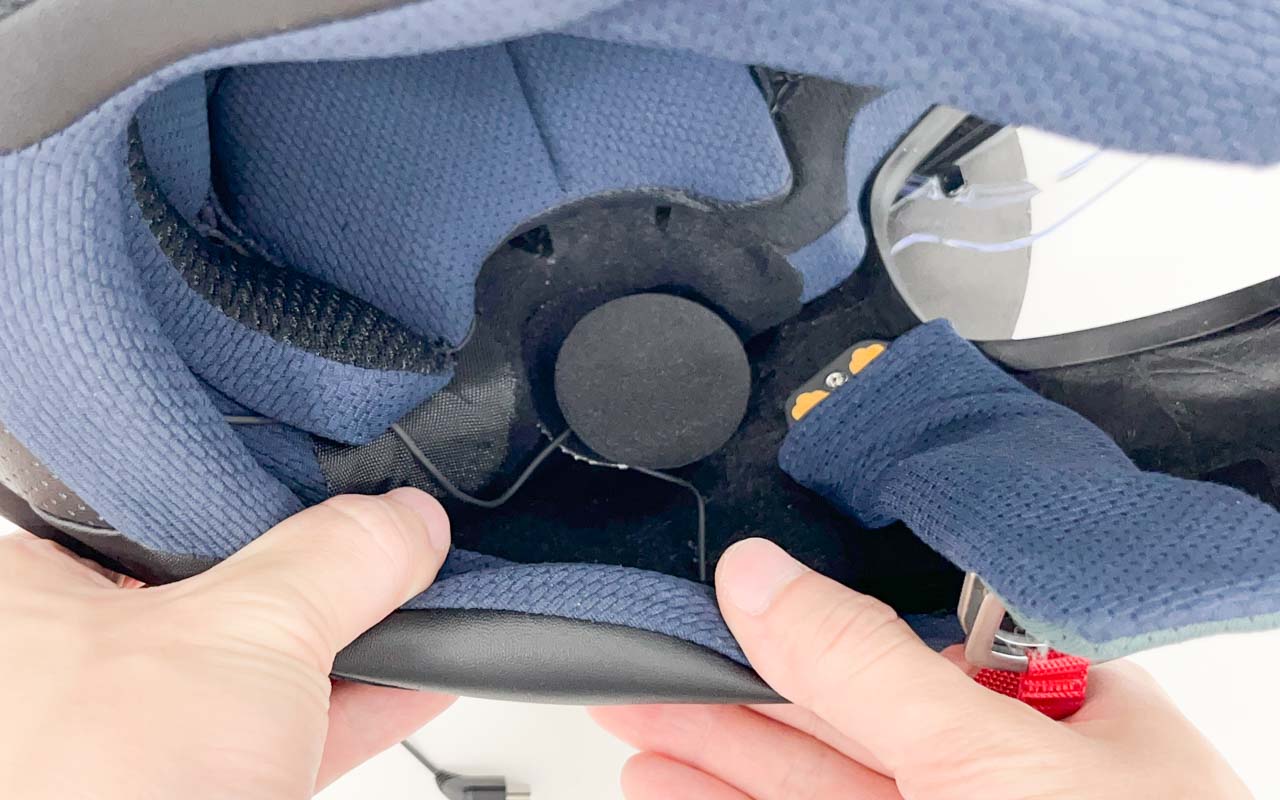

左側スピーカーを取付けます。
インカムホールにそのまま合わせるのではなく、できる限りヘルメット前方、あご紐の根元側へ寄せるのがコツです。

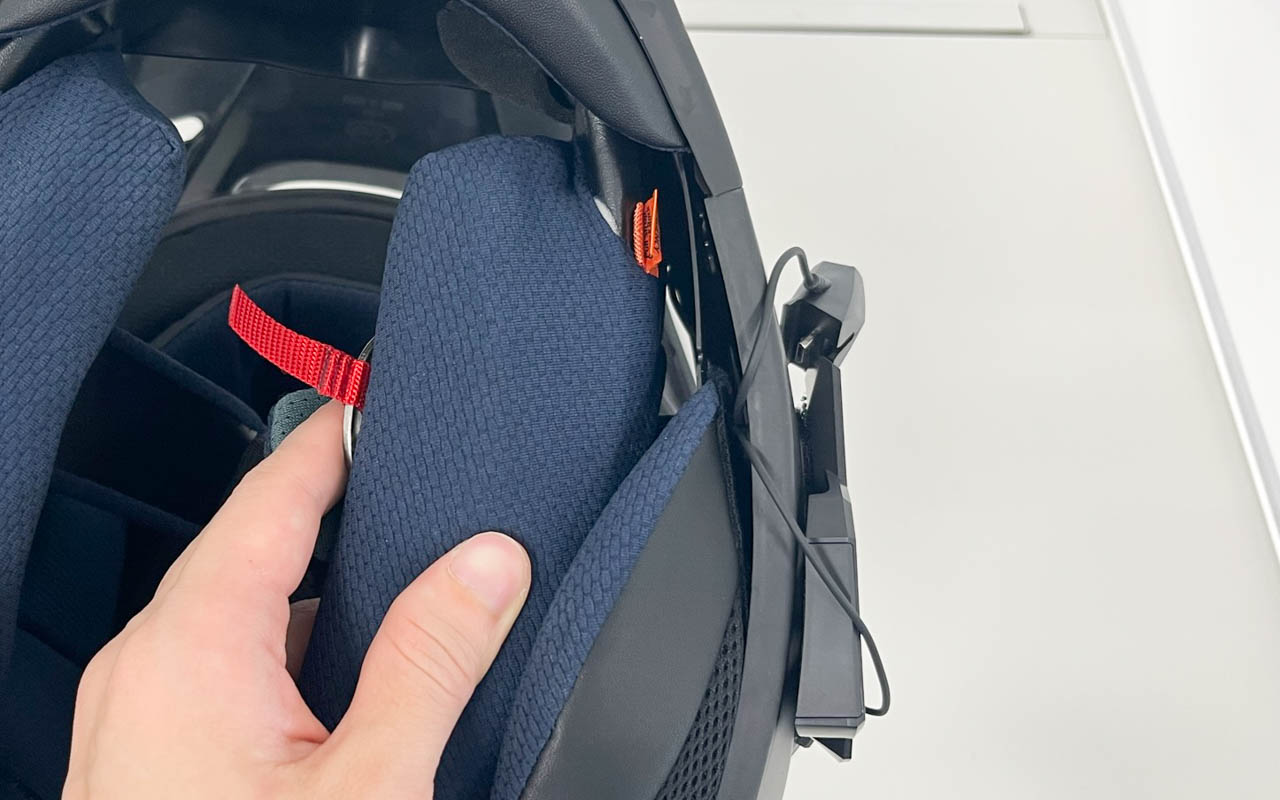

スピーカーの配線は、システムネックの穴へ通しておくと、きれいに収納できます。

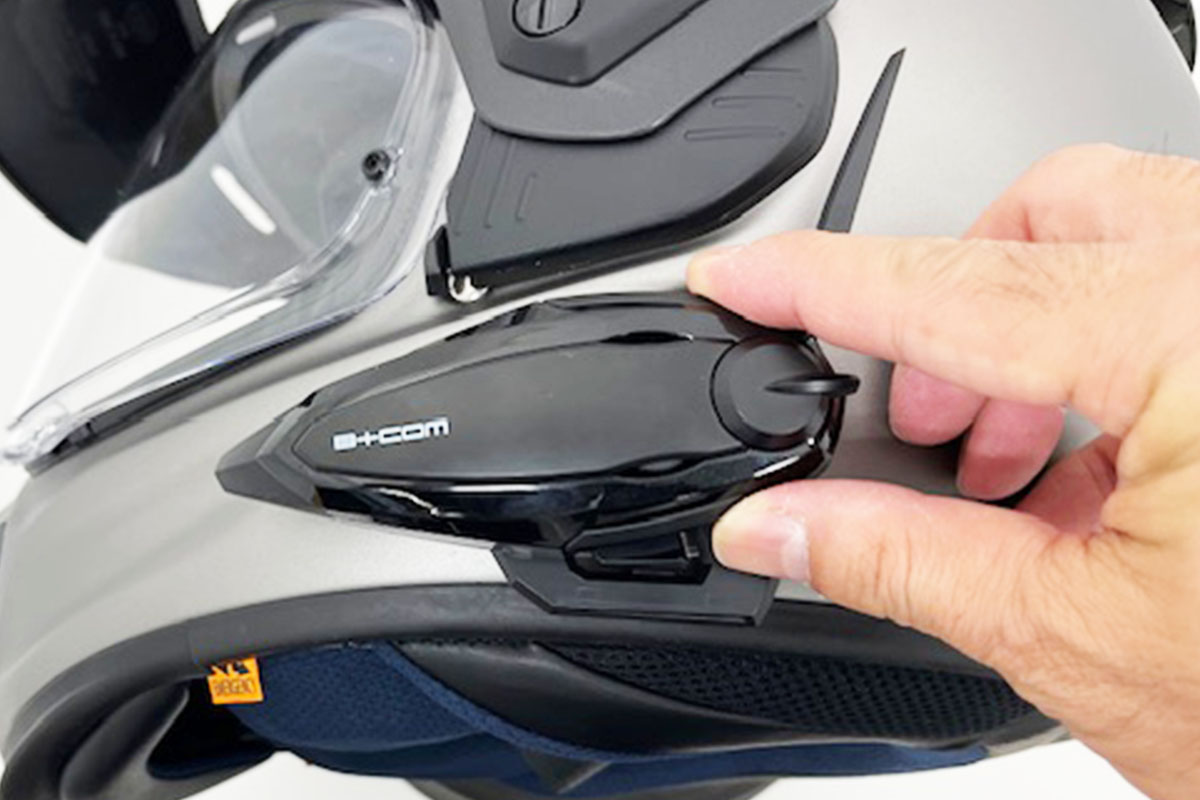

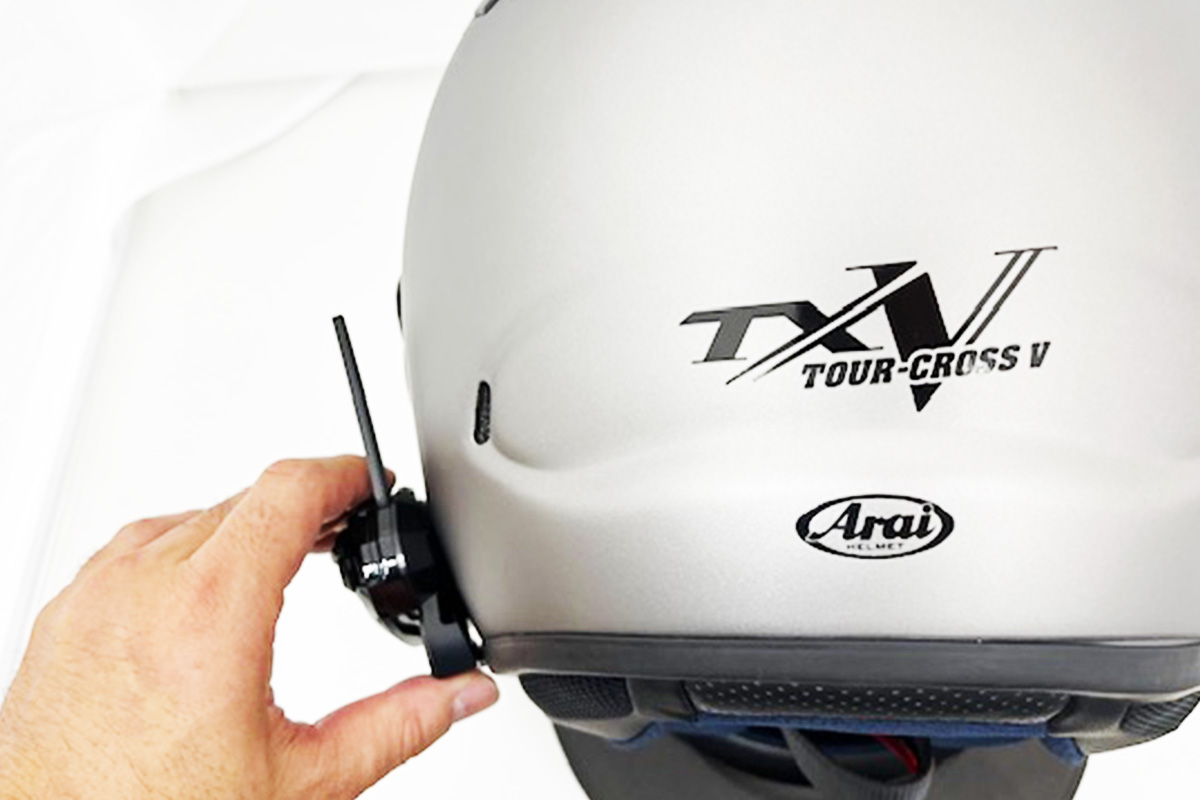

ベースプレートを取付ける前に、B+COM本体の取付け位置をあらかじめ確認しておきます。

取付け位置を決める際は、B+COM本体のアンテナ開閉時に帽体へ干渉しないことを確認します。

ベースプレートは面ファスナーとワイヤークリップのどちらでも取付け可能ですが、基本的には固定力の高い面ファスナーがおすすめです。

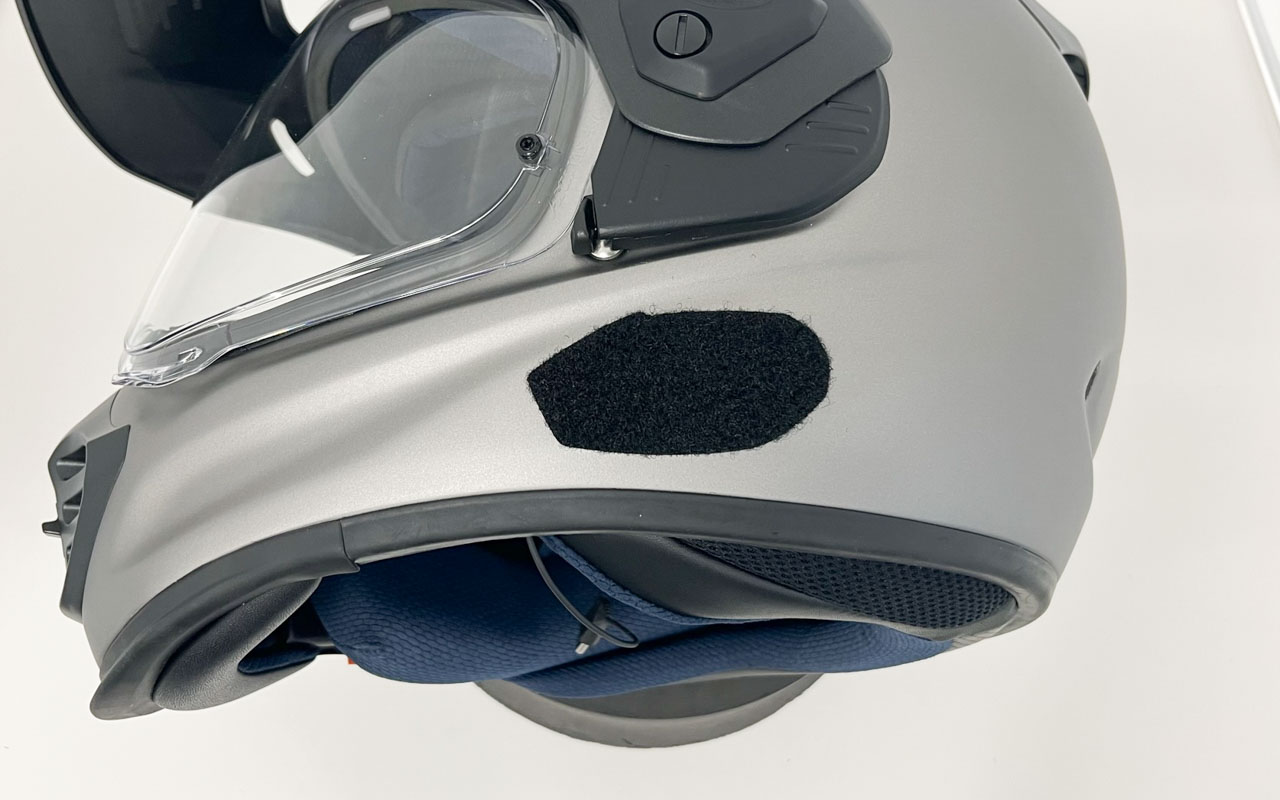

面ファスナーを使用する場合は、帽体左側にベース用面ファスナー(メス)を貼付けます。

※ヘルメットの貼付け面を必ず脱脂してください。

ワイヤークリップを使用する方法はこちら

ベースプレートへ、ベース用面ファスナー(オス)を貼付けます。

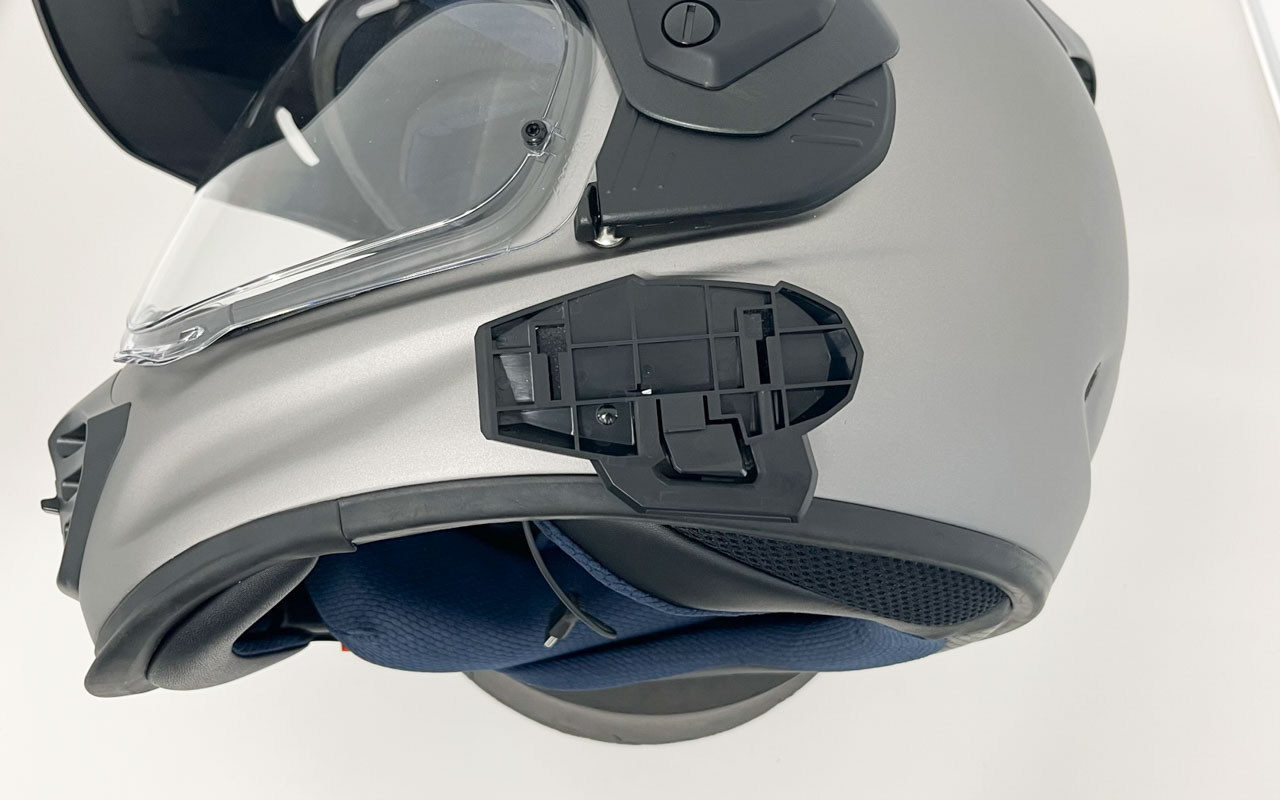

オス側面ファスナーを貼付けたベースプレートを装着します。

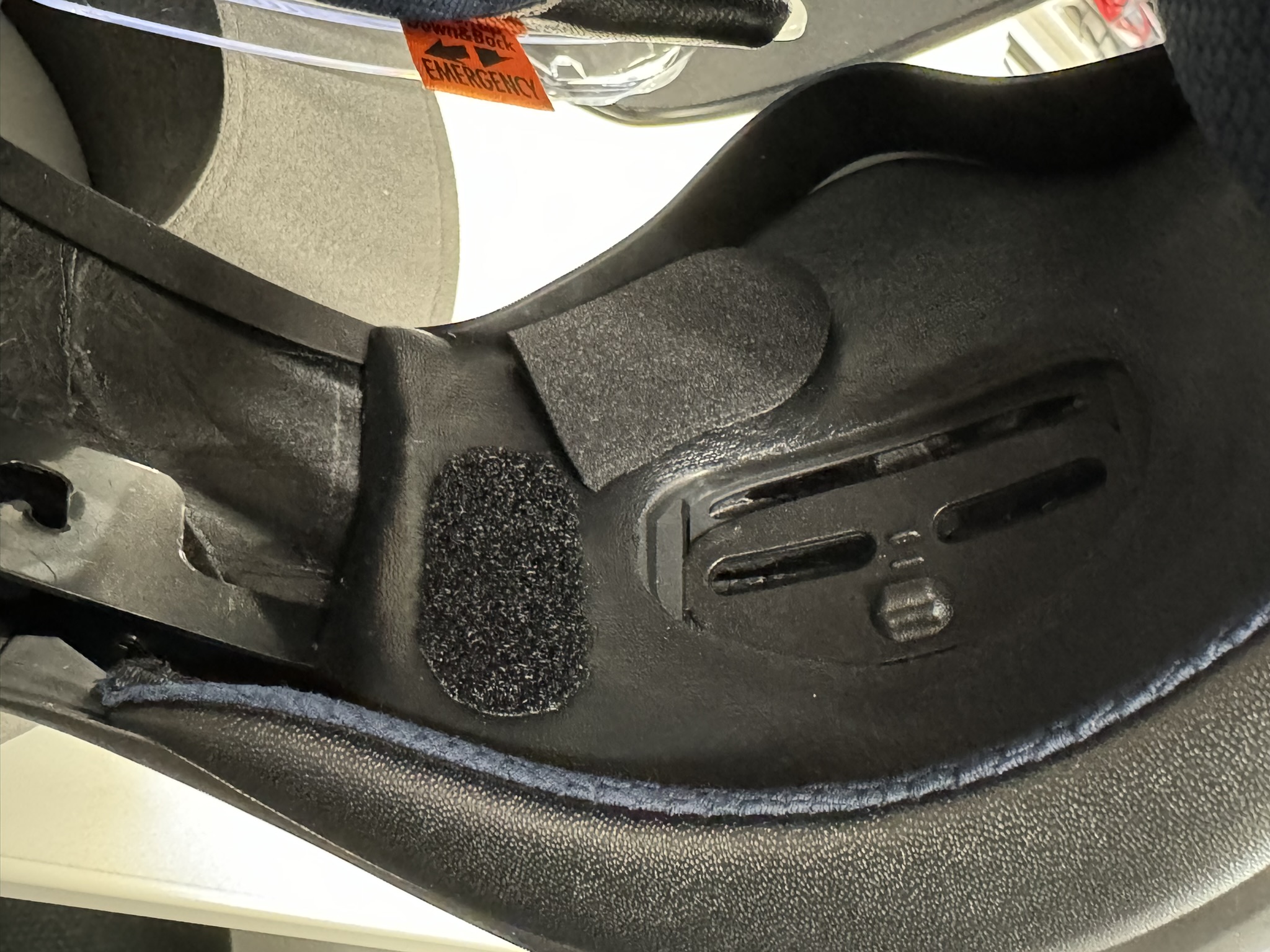

フェルトに重ならないようにして、ヘルメットのチンガードの裏側へワイヤーマイクスポンジを貼付けます。

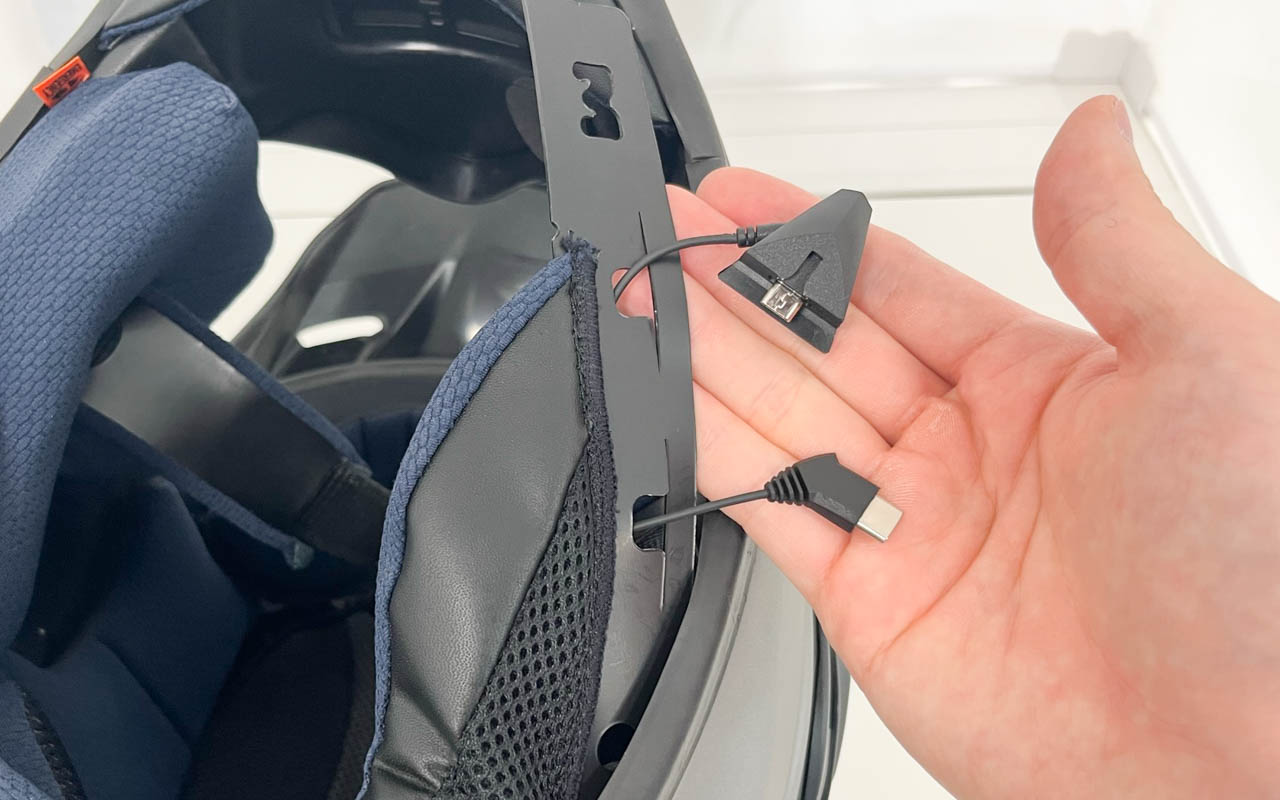

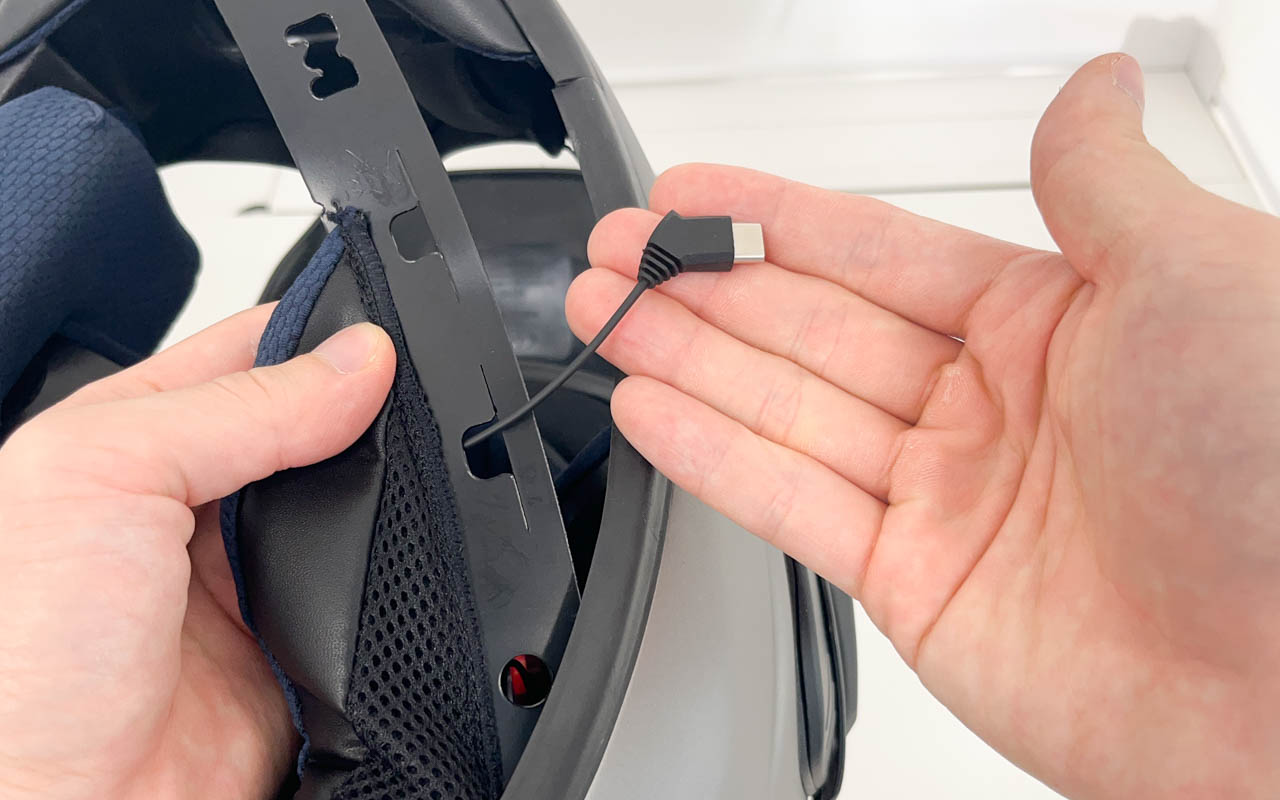

ワイヤーマイクの配線は、スピーカーと同じようにシステムネックの穴へ通すときれいに収納できます。

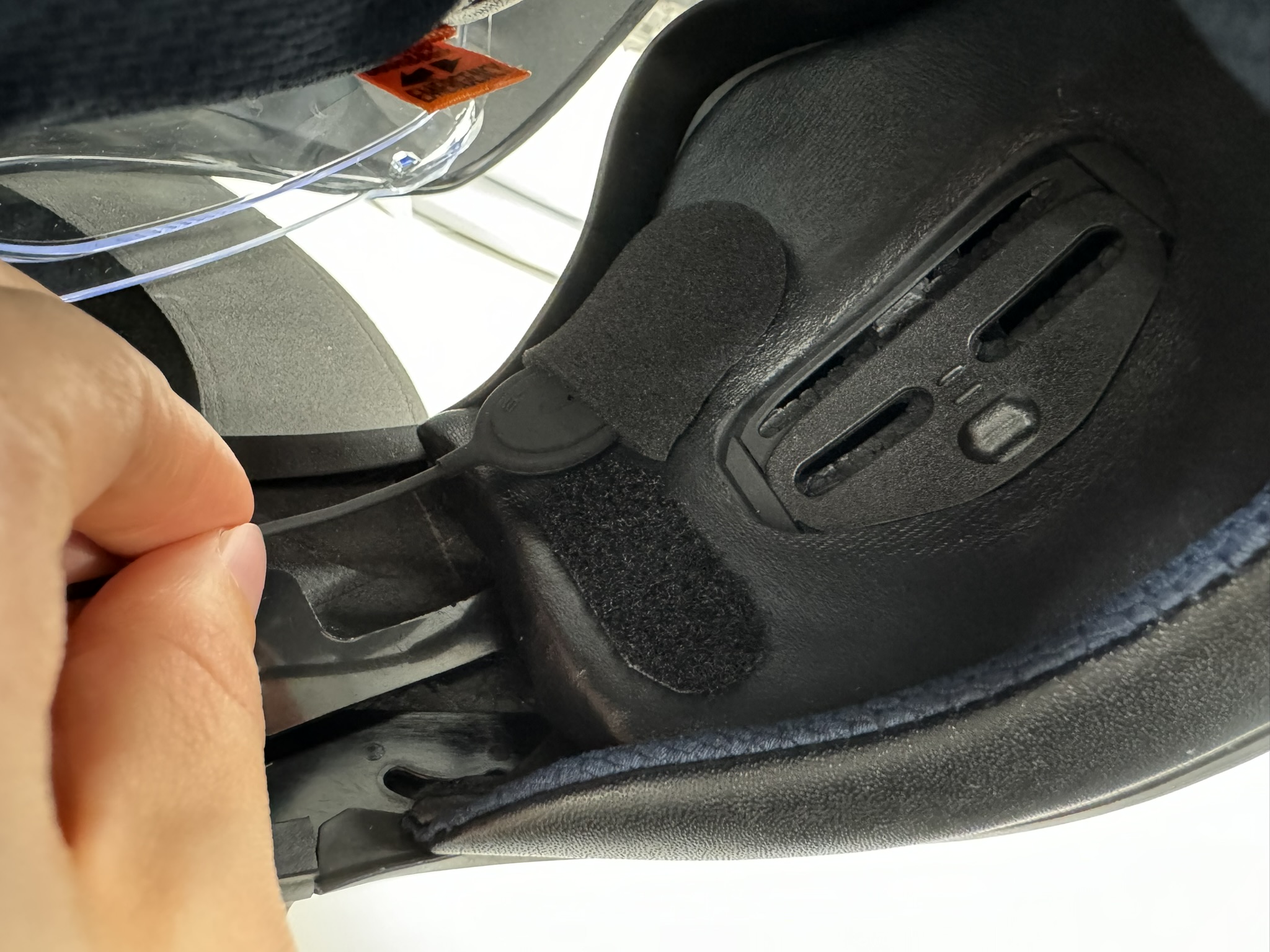

集音部(穴の空いている面)が口元を向くようにして、ワイヤーマイクをスポンジへ差し込みます。

スピーカーやマイクの配線を整え、左側システムパッド→スピーカーベースの順番で取付けます。各配線に負担がかからないよう、ゆとりを持った取回しで収納してください。

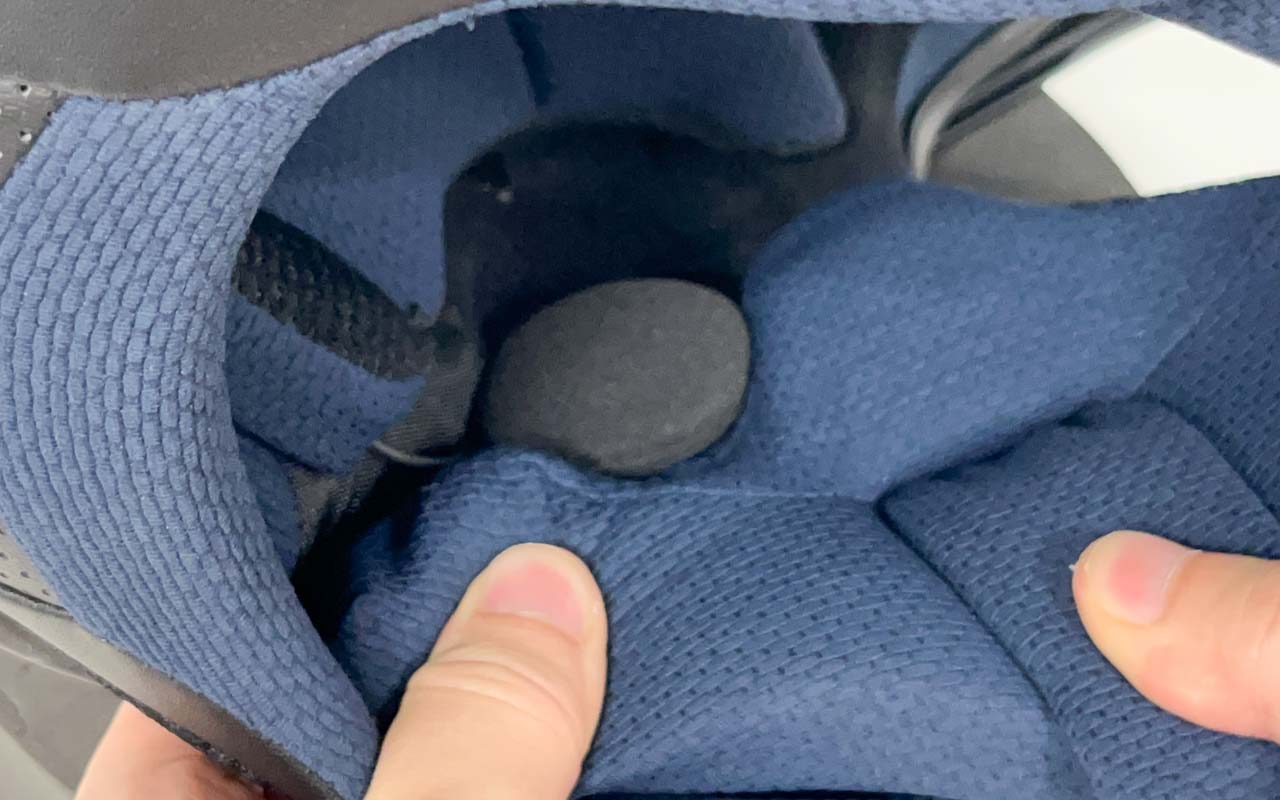

システムパッド取付時にスピーカーがずれてしまった場合は、位置の再調整をします。

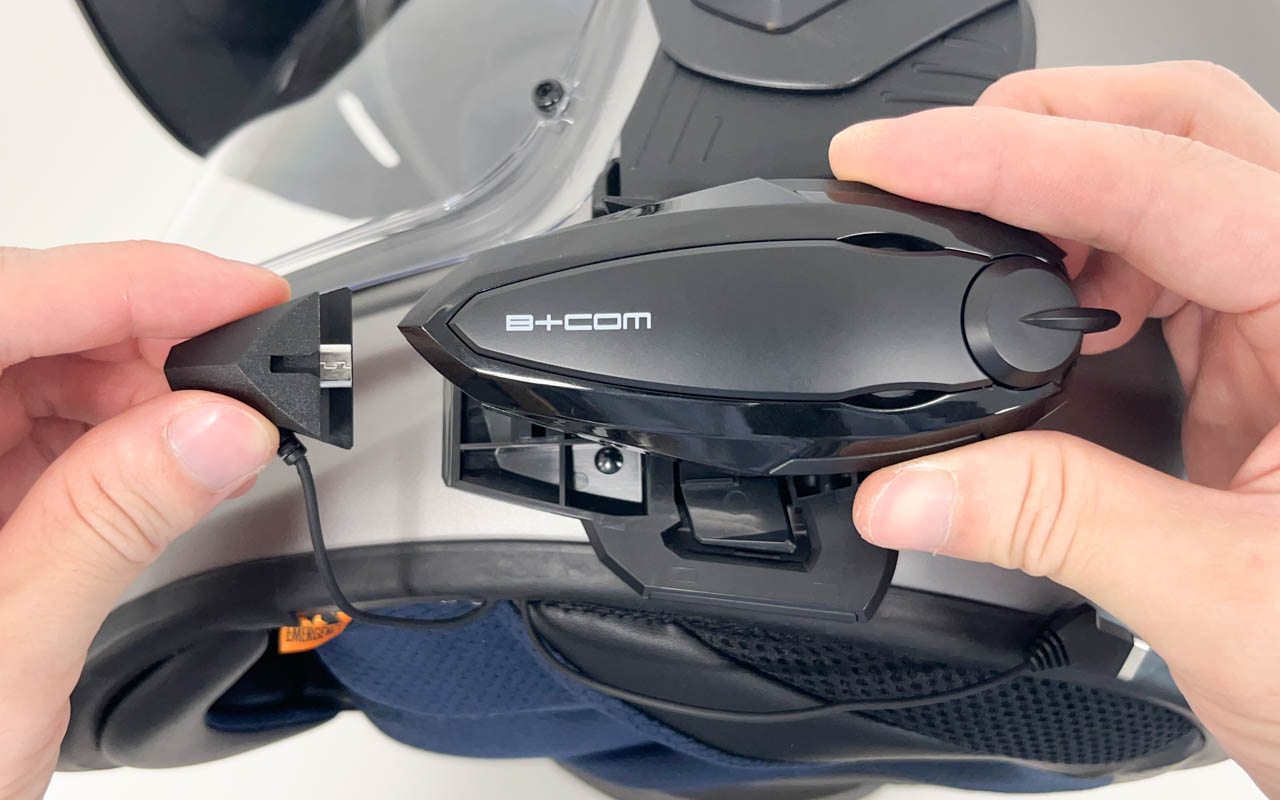

B+COM本体を取付け、ワイヤーマイクやスピーカーのコネクタを接続します。

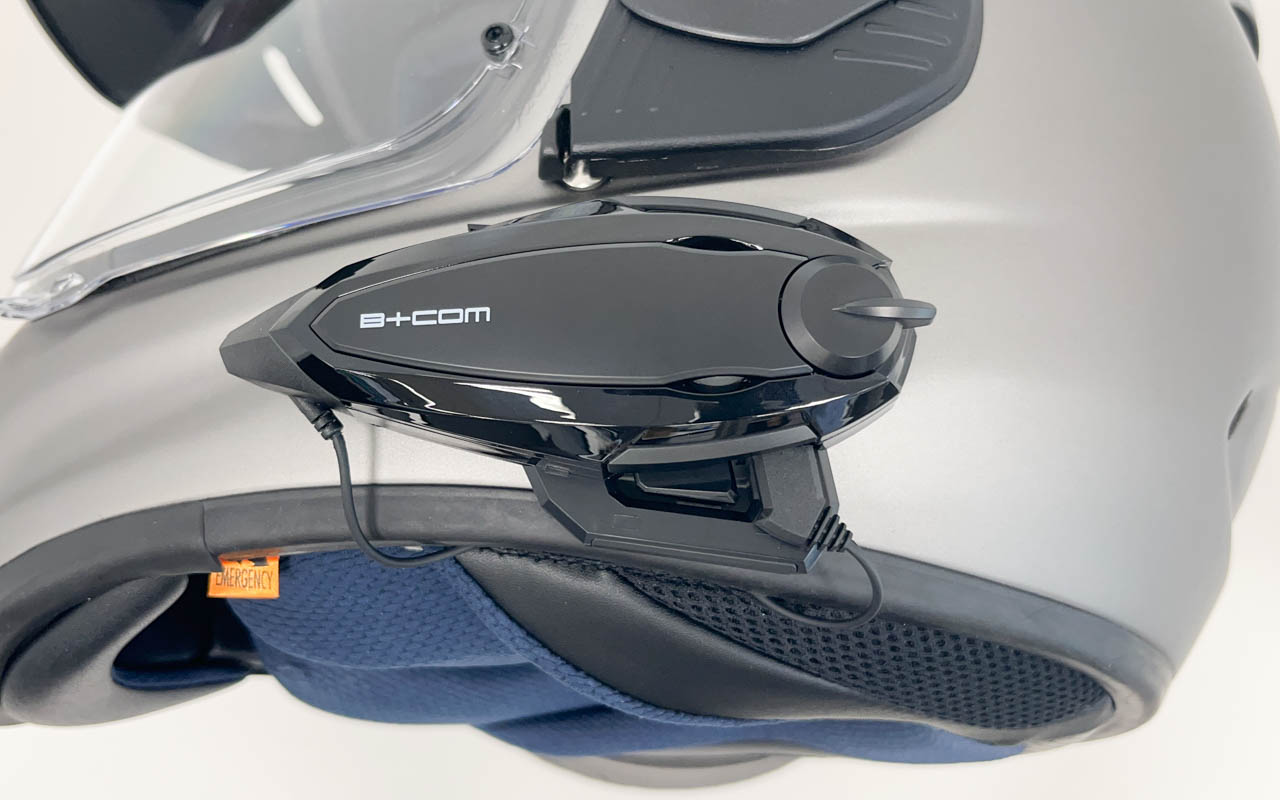

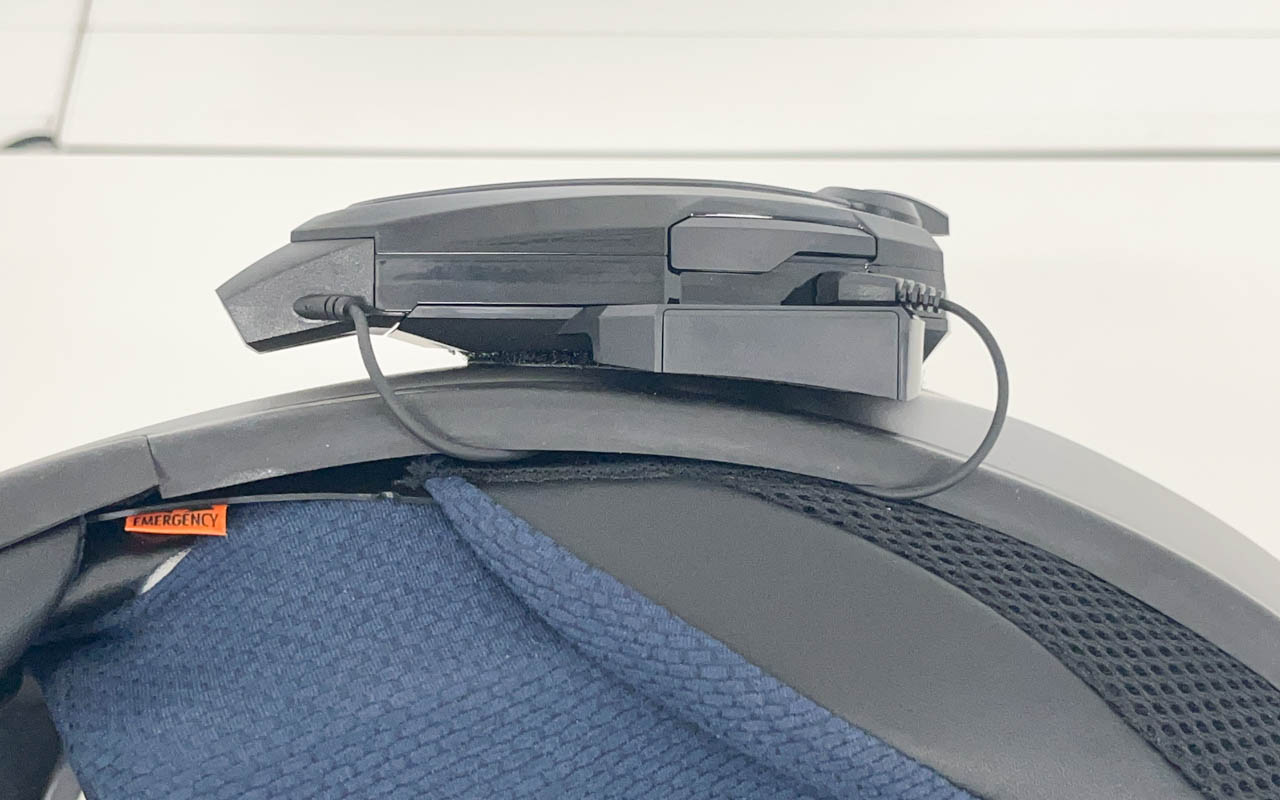

スピーカーコネクタは、本体後ろ側に配線が出る向きで接続します。

余ったケーブルは、内装のすき間へ収納します。

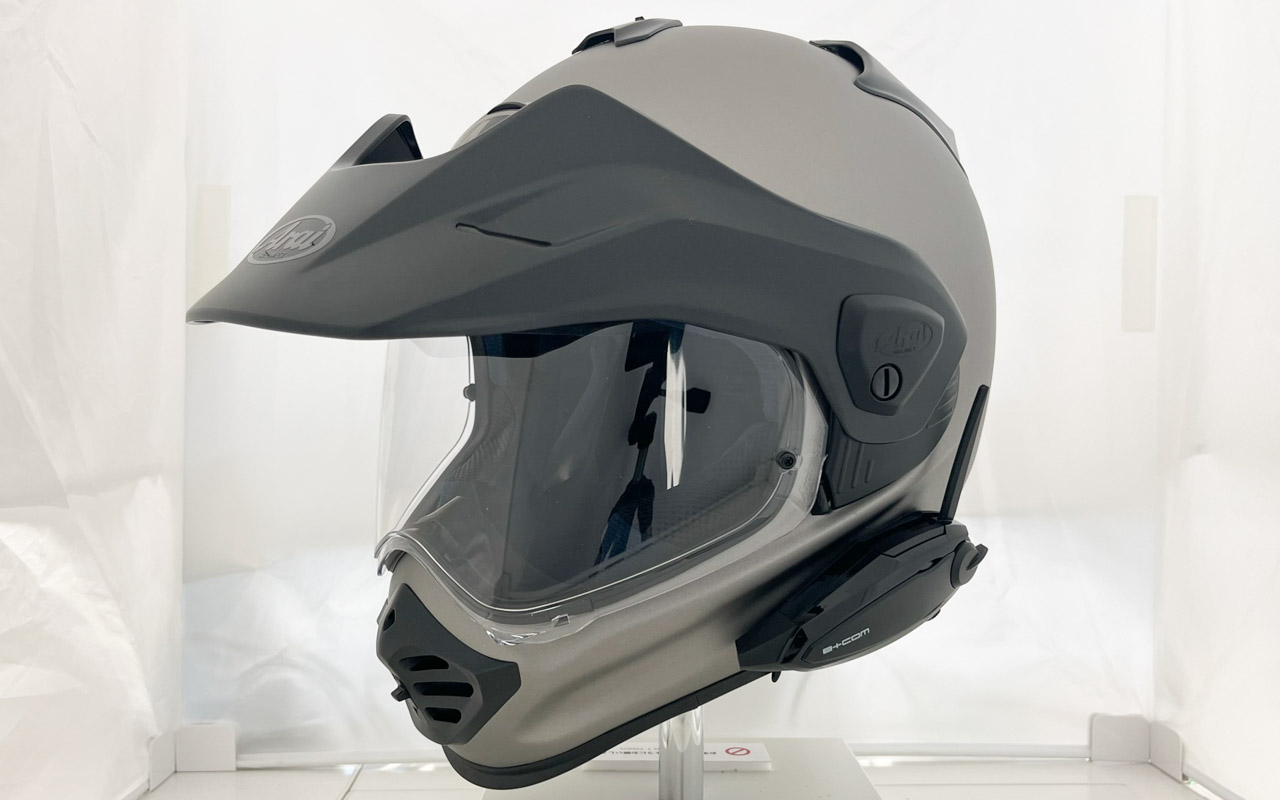

以上で完成です。

ベースプレート本体、保護ラバー、ワイヤークリップを用意します。
別途、プラスの精密ドライバー(#1)が必要です。

保護ラバーを貼付ける前に、貼付箇所をアルコールやパーツクリーナーなどで脱脂します。

貼付部の角に合わせながら、保護ラバーを貼付けます。

ドライバーを使用して、ワイヤークリップホルダーを固定しているネジを2箇所はずします。

ワイヤークリップホルダーを取外します。

2箇所の穴へ、図の矢印の方向にワイヤークリップを差し込みます。

ワイヤークリップホルダーをガイドに沿って取付け、ネジを締めて固定します。

完成です。
ワイヤークリップホルダーが浮いていたり、がたつきがないか確認してください。
