B+COM ONE バイク用インカム フルフェイスヘルメット取付方法 SHOEI X-Fifteen

取付前の準備

STEP1取付準備

取付準備

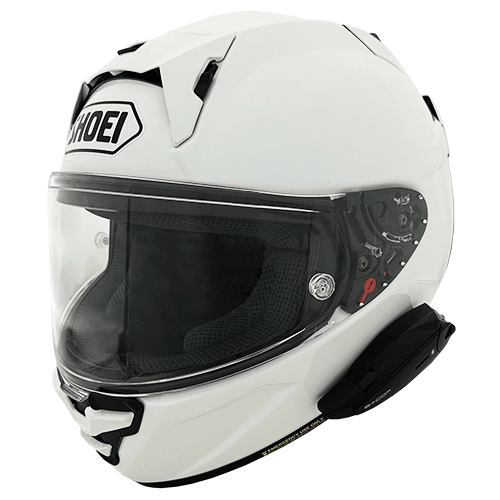

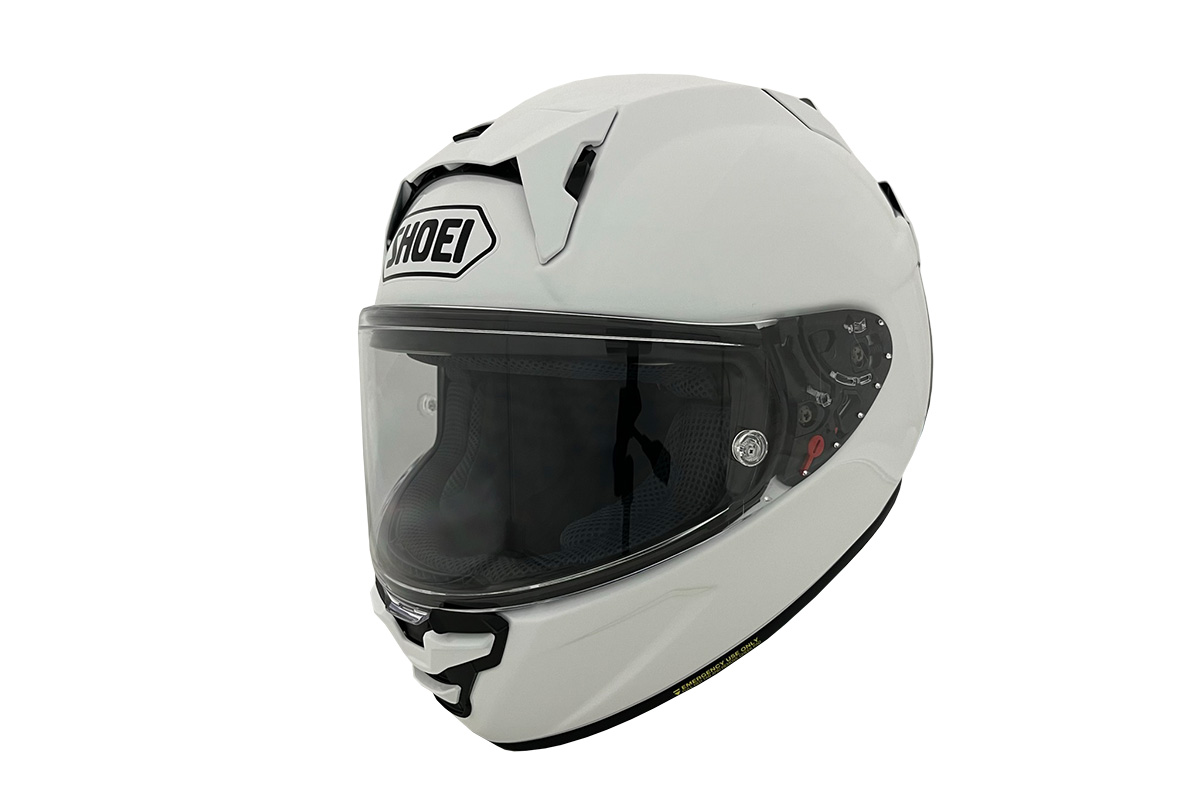

SHOEIヘルメット「X-fifteen」のB+COM取付方法をご紹介します。

STEP2B+COMの準備

B+COMの準備

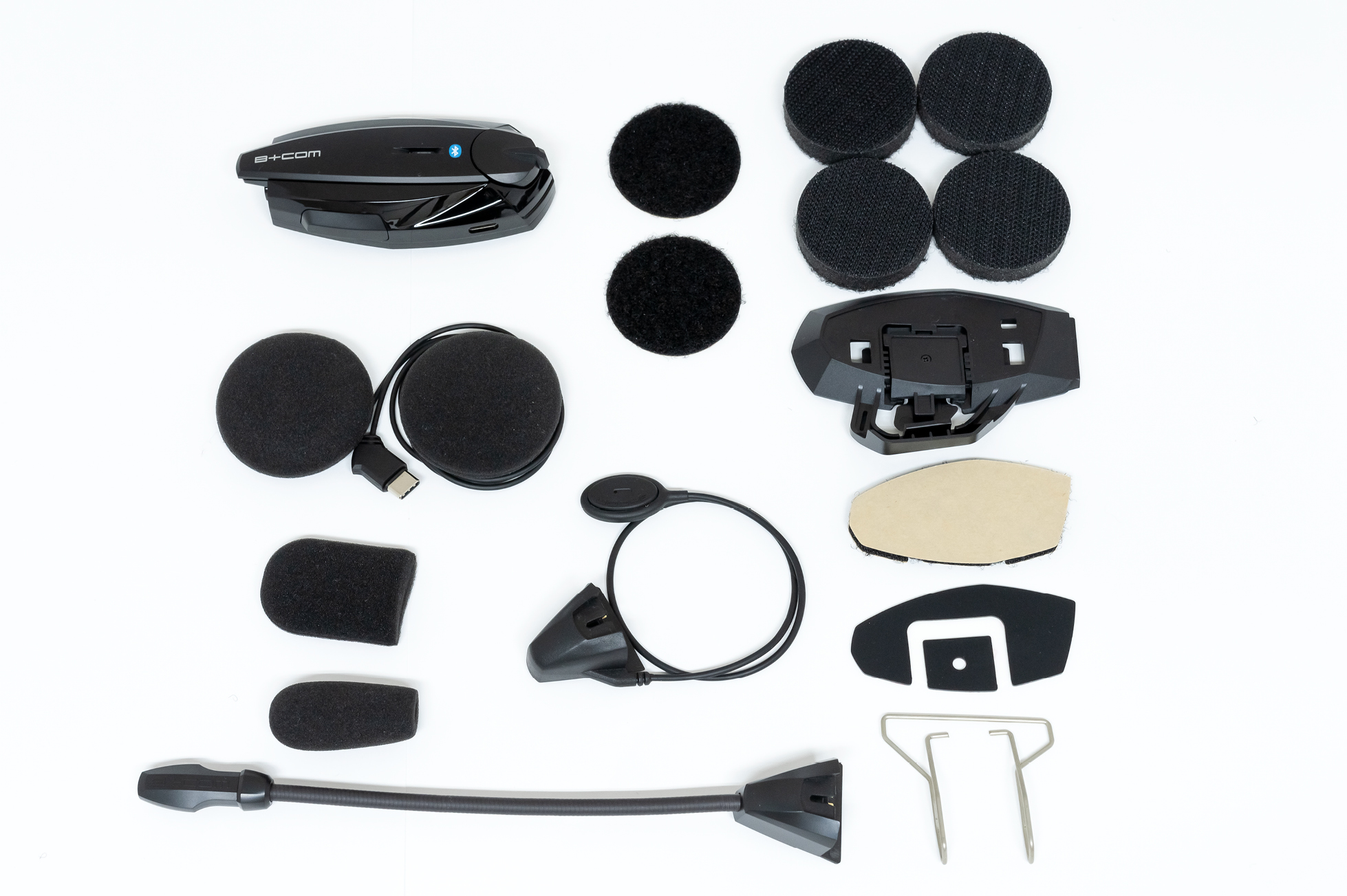

画像を参考にB+COM1キット分を用意します。

ベースプレートの組み立て方法はこちら

STEP3スピーカー準備

スピーカー準備

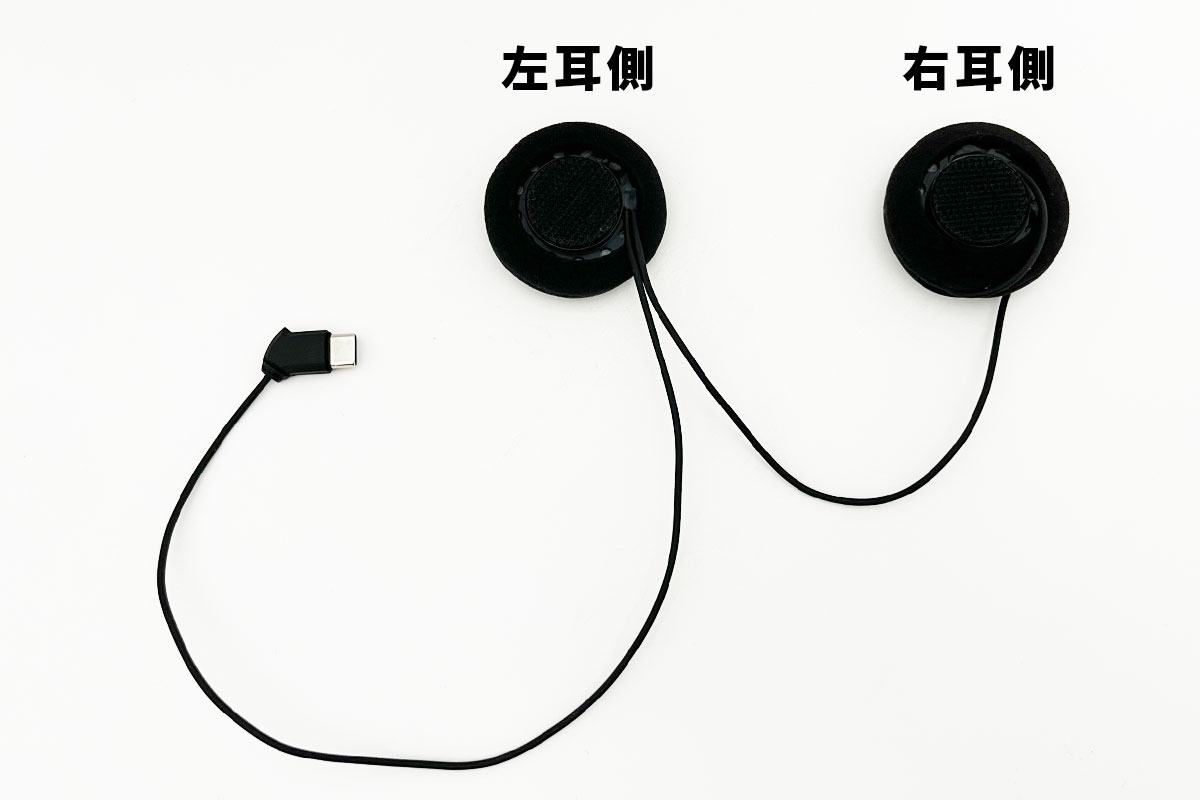

左右のスピーカーの裏面に面ファスナー(オス)が貼付けられていることを確認します。

配線が1本つながっているのが右耳側、2本つながっているのが左耳側です。

STEP4パッド取外し

チークパッド取外し

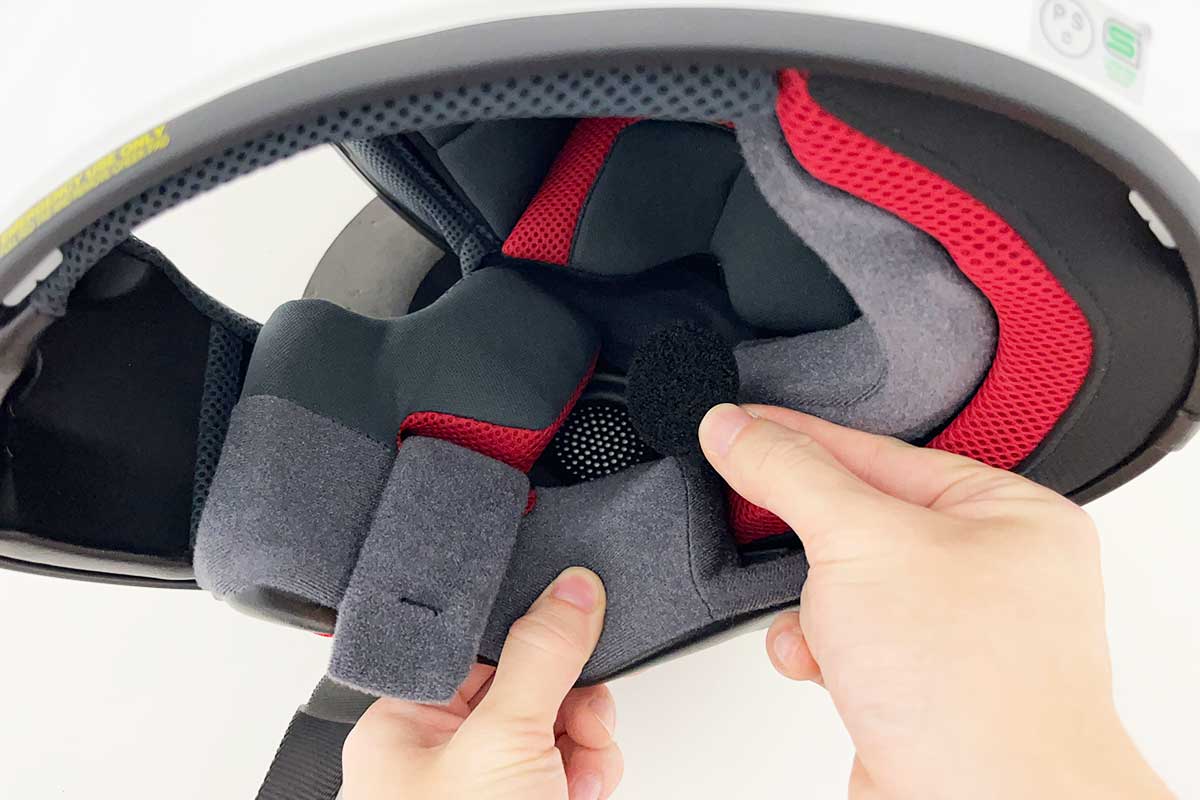

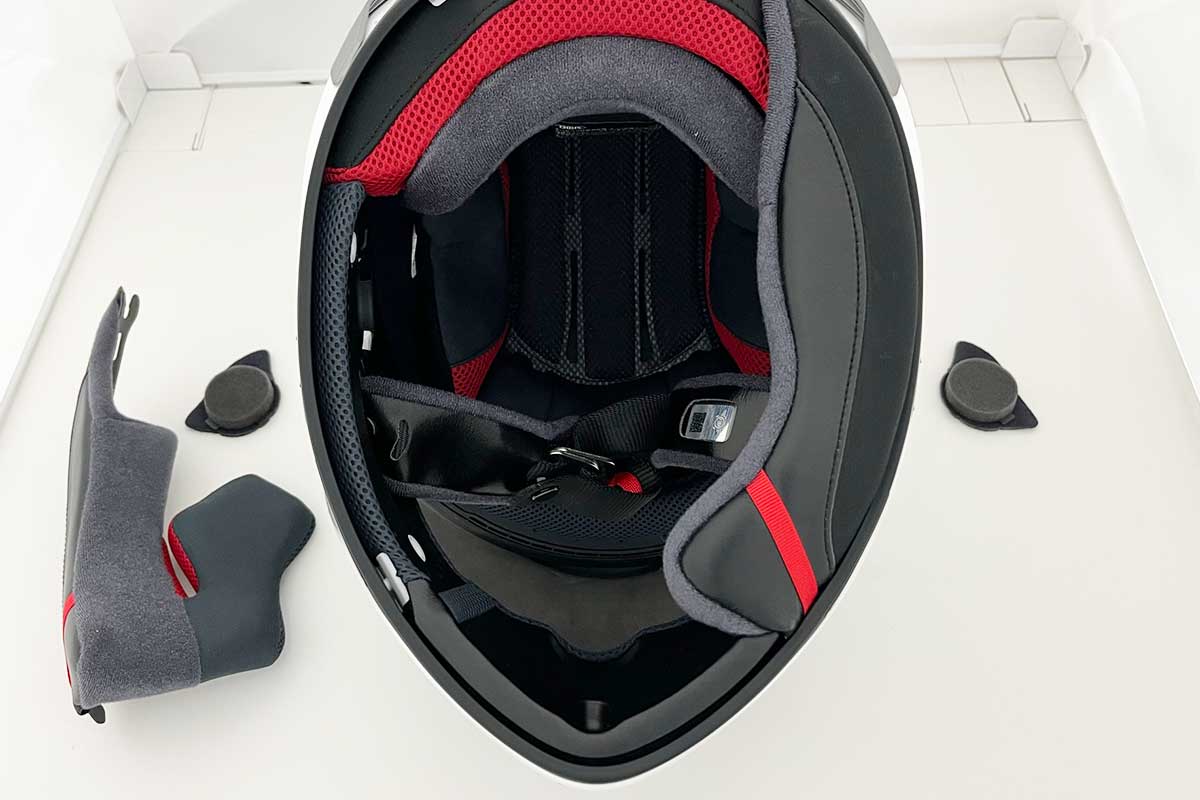

ヘルメットのチークパッドを取り外します。

※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。

スピーカーの取付け

STEP5面ファスナー貼付け

面ファスナー貼付け

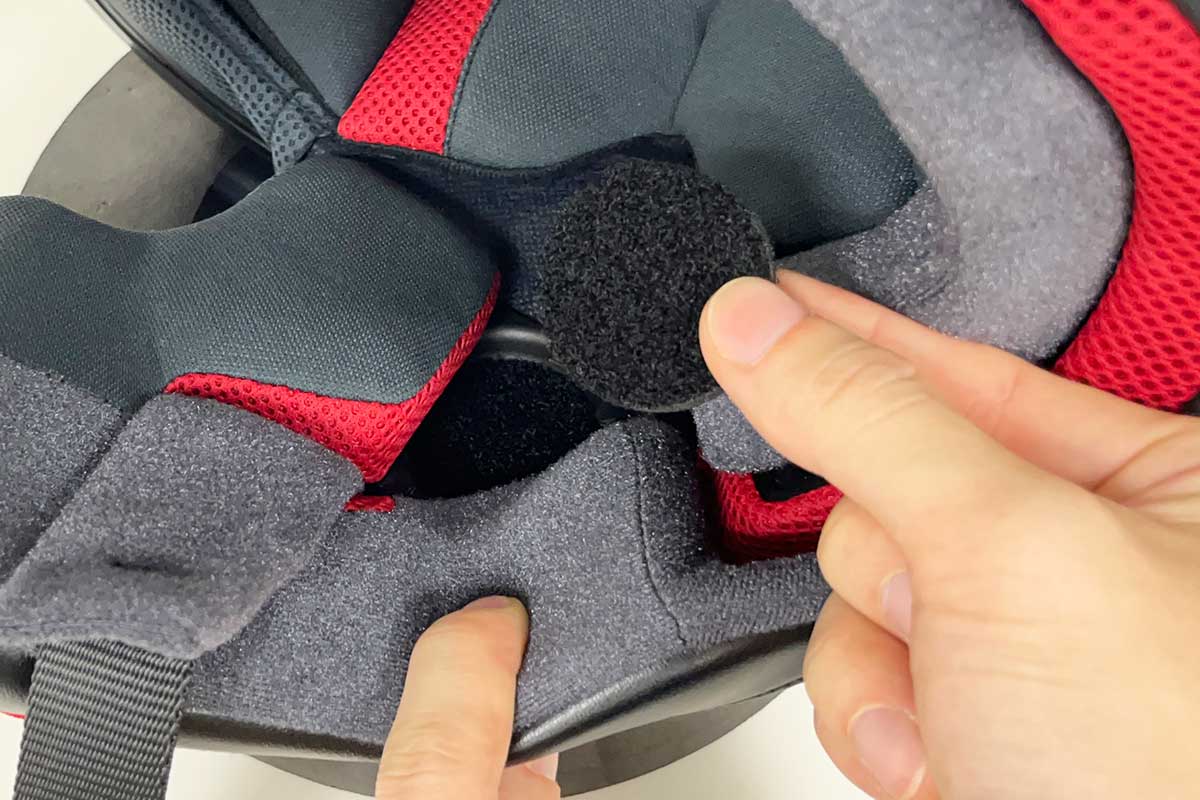

ヘルメット内の左右にあるイヤーホールへ、「スピーカー固定用面ファスナー」をそれぞれ貼付けます。

※貼付ける前に、パーツクリーナーなどで貼付け箇所を脱脂してください。

STEP6調整パッド貼付け

調整パッド貼付け

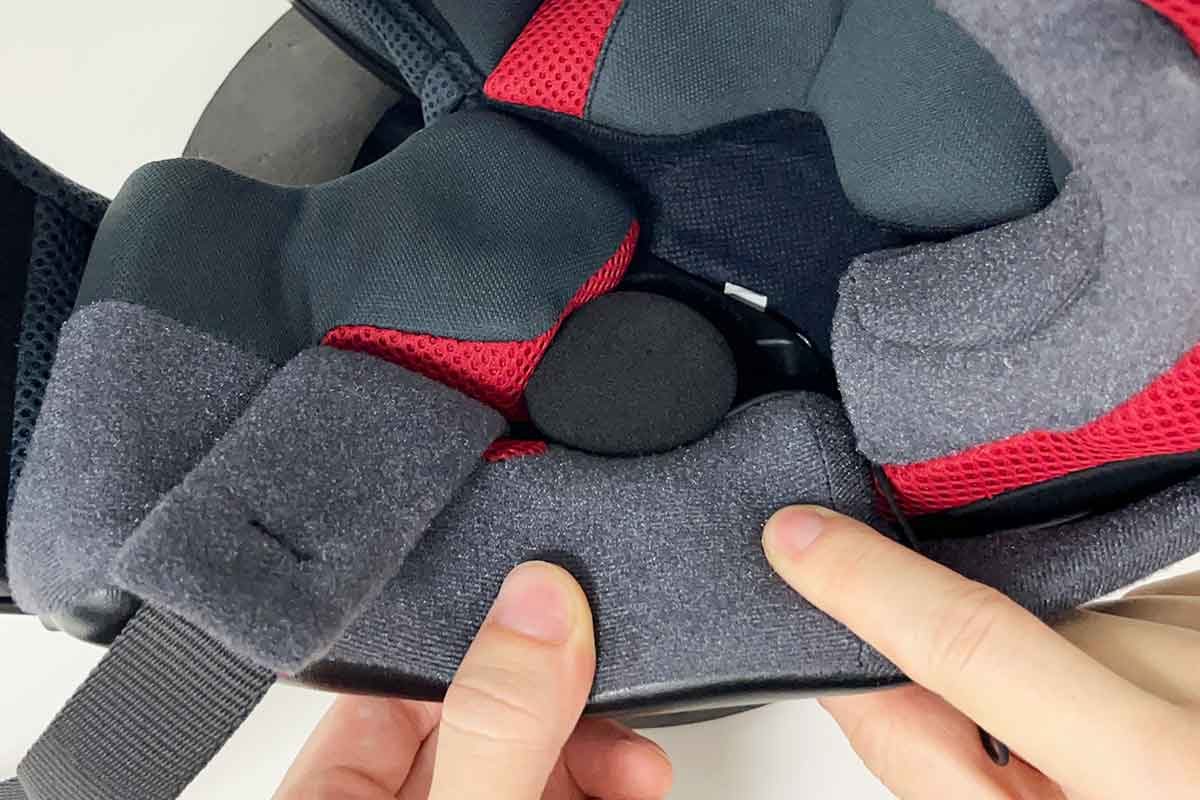

耳とスピーカーとの隙間が生じやすいため、「スピーカー調整パッド」を1枚貼付けることをおすすめします。

※個人差があるため、必ず調整してください。

STEP7右側スピーカー取付け

右側スピーカー取付け

スピーカーを取付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

STEPEXスモールスピーカー

B+COM スモールスピーカー

どうしても耳が圧迫される場合は、より小型・薄型設計の「ヘルメットスピーカーセット5 SMALL(スモール)」のご利用をおすすめします。

※ドライバーサイズが小型化されているため、音量・音質は標準スピーカーの方が上回ります。


B+COMスモールスピーカー

STEP8スピーカー配線

スピーカー配線

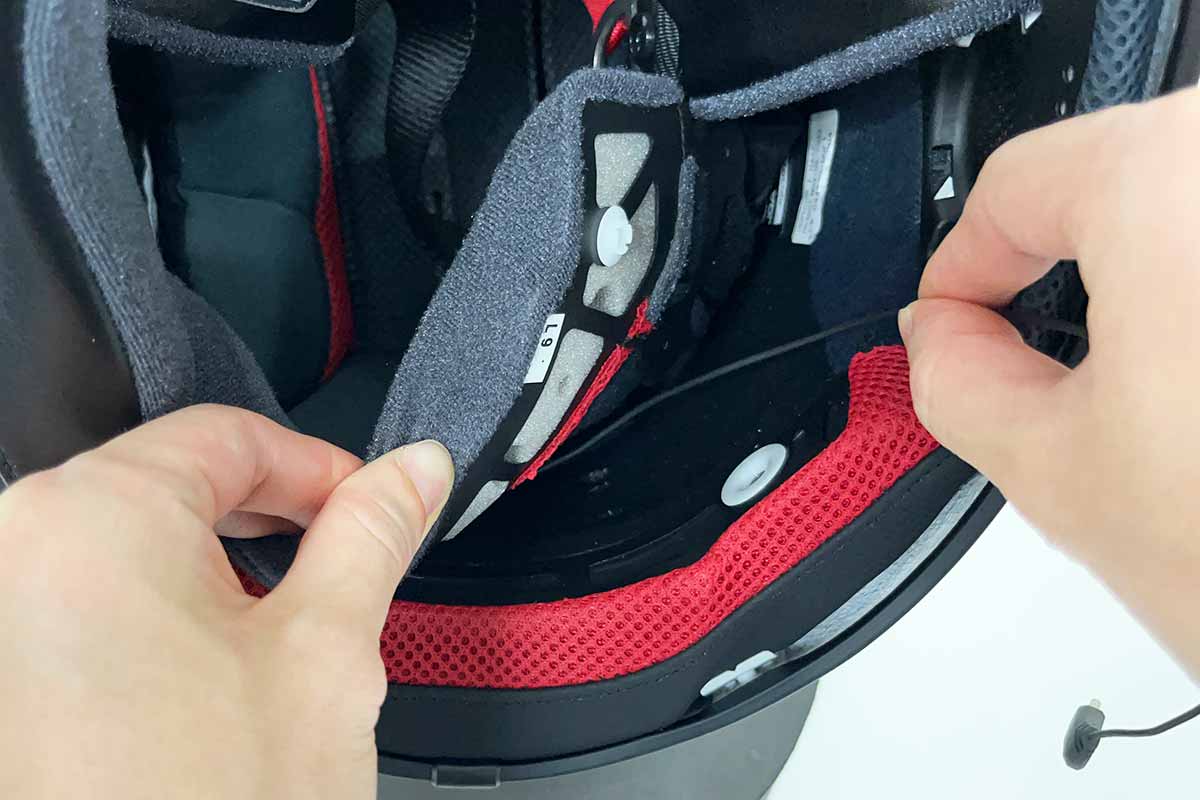

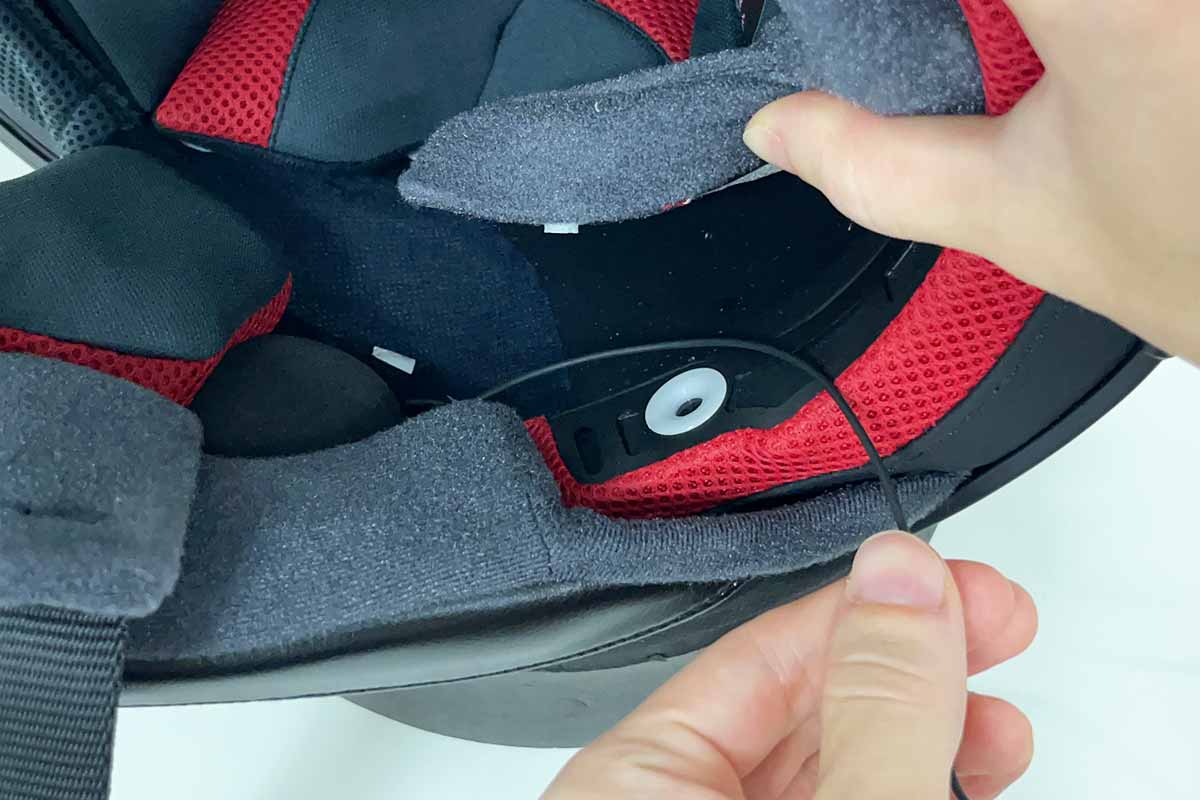

ヘルメット後頭部にあるリアパッドのスナップを外し、配線をスナップの内側に通します。

STEP9スピーカー配線2

スピーカー配線2

内装の裏側に配線を通します。

STEP10左側スピーカー取付け

左側スピーカー取付け

スピーカーの左耳側を取付けます。

ベースプレートの取付け

STEP11ベース選択

ベース選択

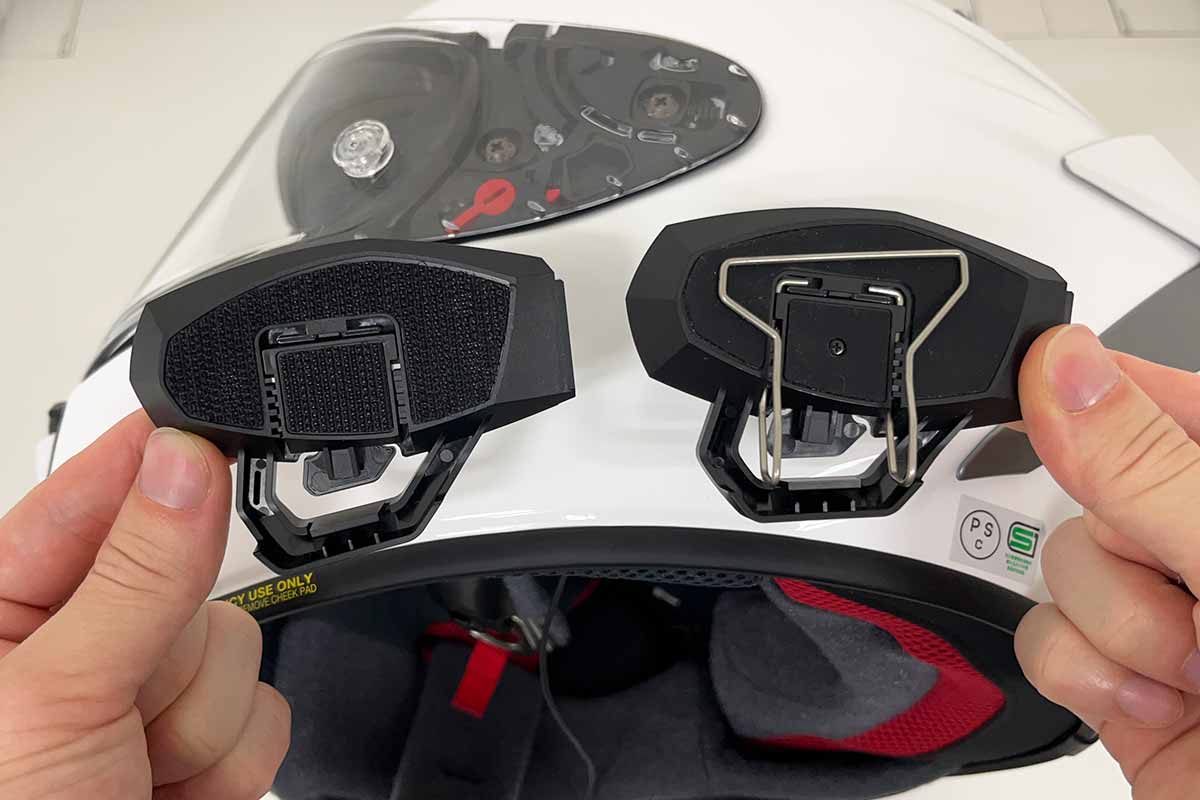

B+COM ONEを[X-Fifteen] へ取付ける場合、ワイヤークリップで挟み込む方法と、貼付ける方法のどちらでも可能です。
本資料では、ワイヤークリップでの取付け方法をご紹介します。

ベースプレートの組み立て方法はこちら

STEP12ベース取付け

ベース取付け

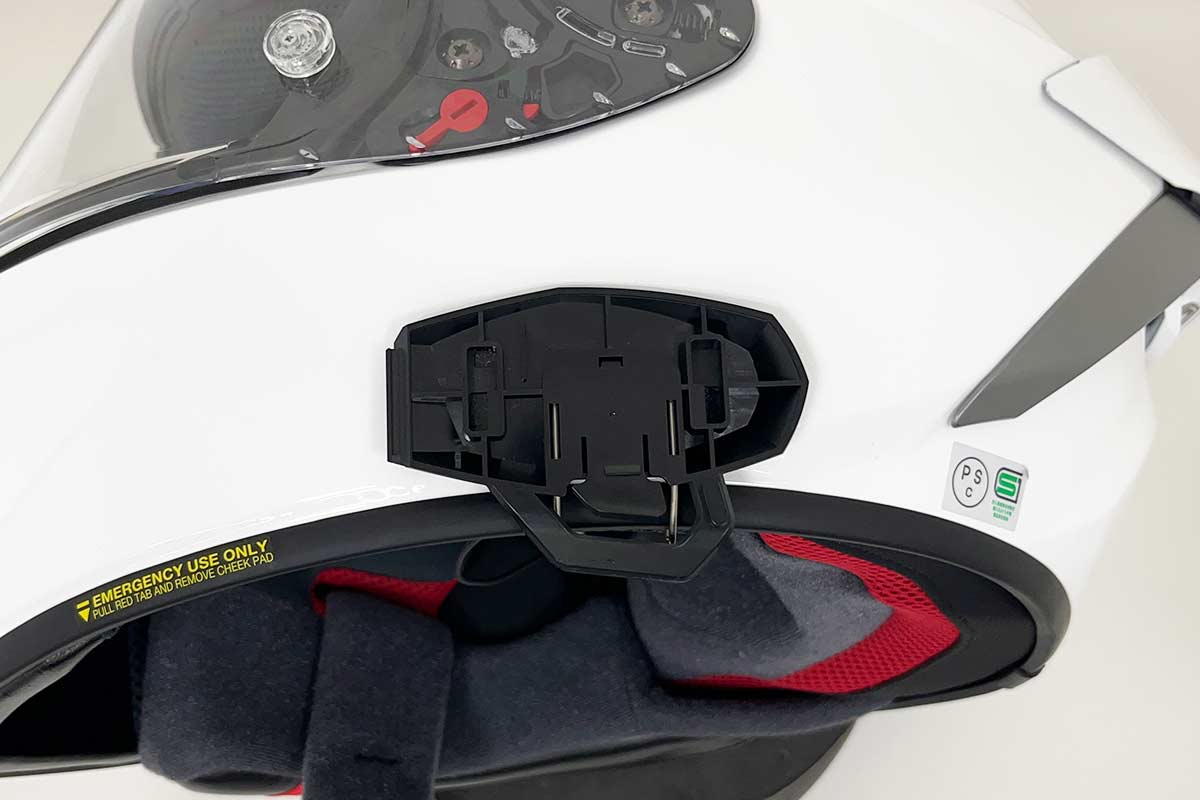

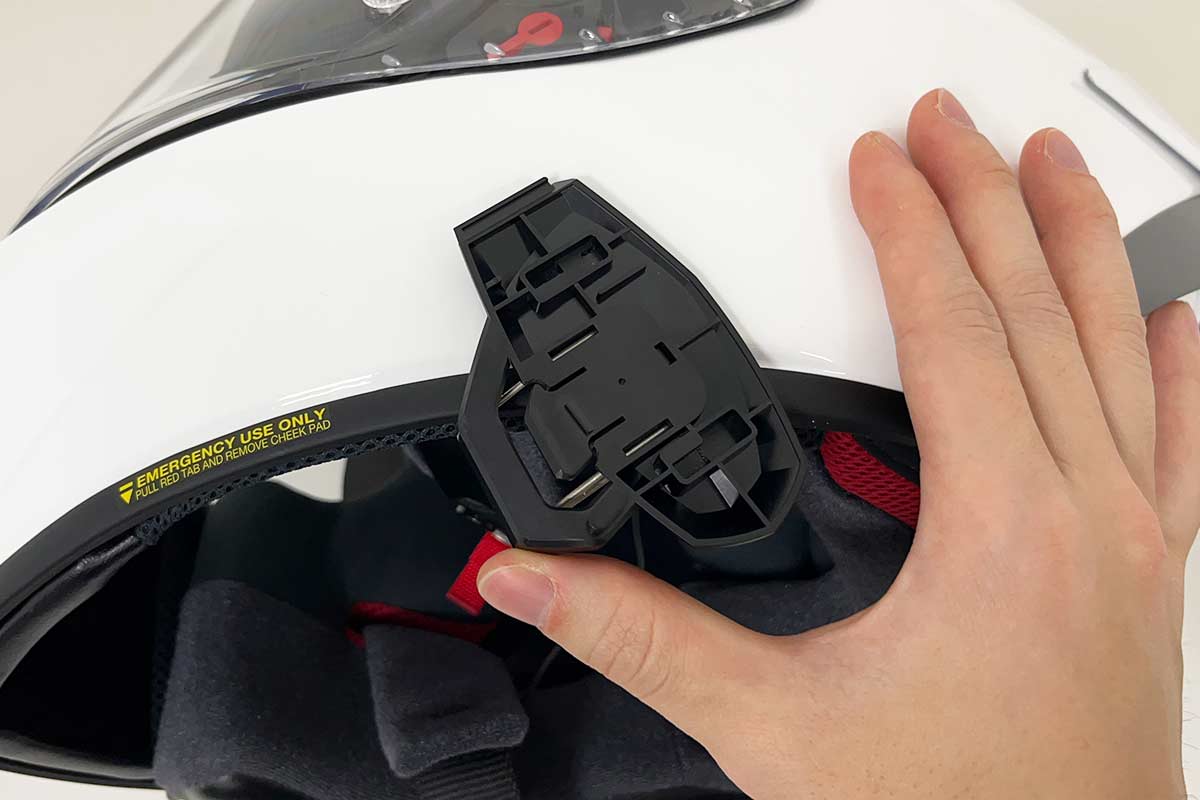

ワイヤークリップの場合は、帽体の左側面にベースプレートを斜めに差し込みます。

STEP13ベース取付け2

ベース取付け2

差し込んだベースプレートを回転させ、ヘルメットのフチに当たるまで奥に押し込みます。

マイクの取付け

STEP14マイクスポンジ貼付け

マイクスポンジ貼付け

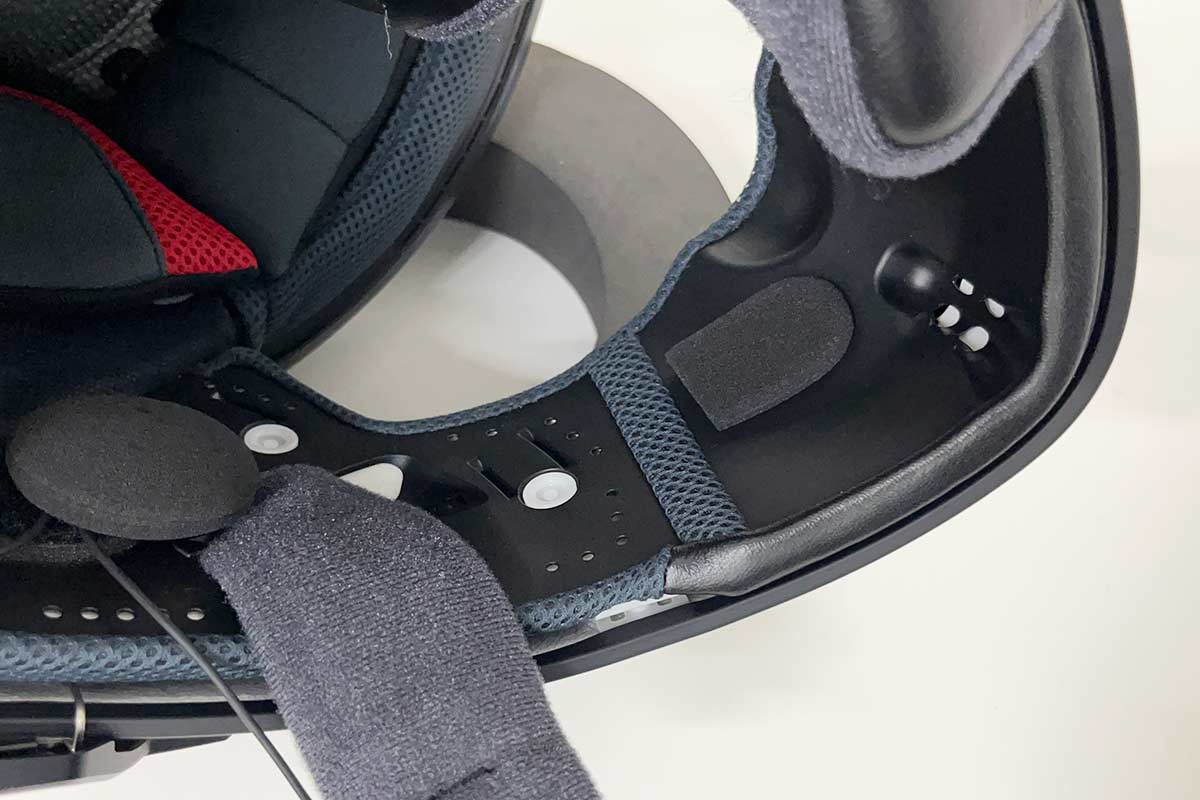

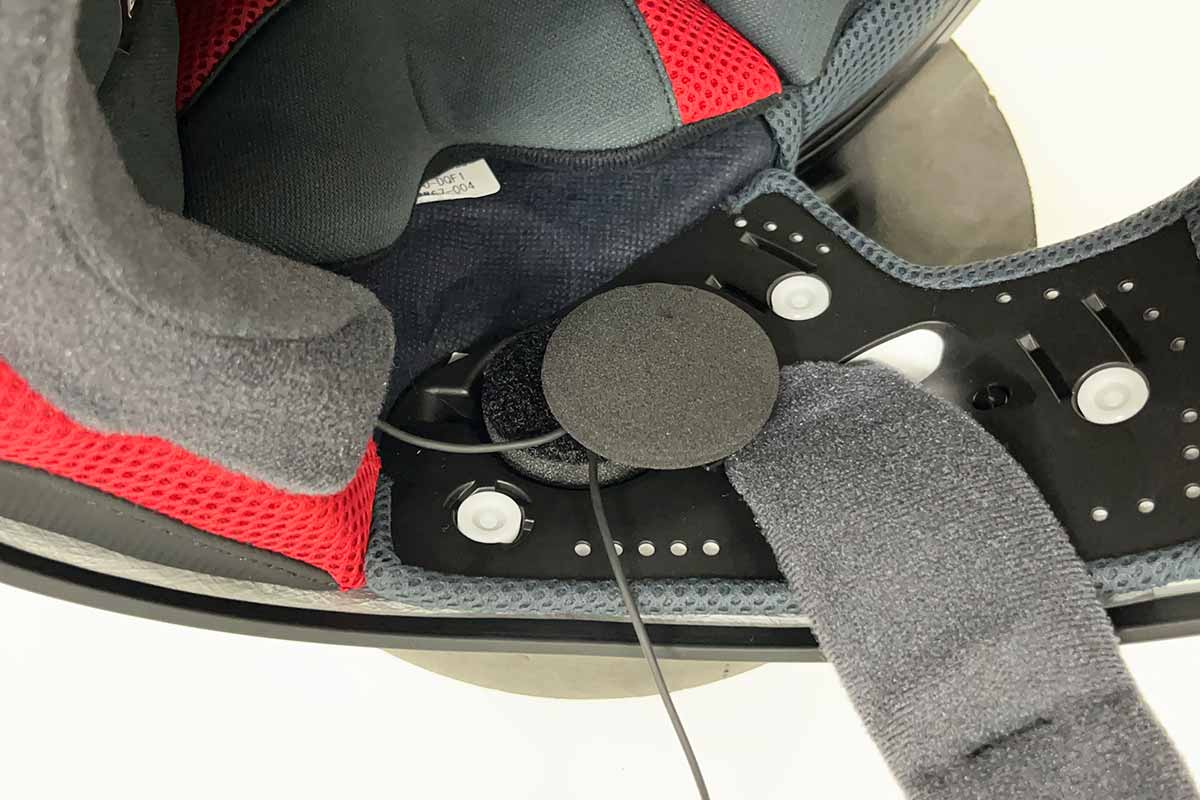

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付けます。

STEP15ワイヤーマイク取付け

ワイヤーマイク取付け

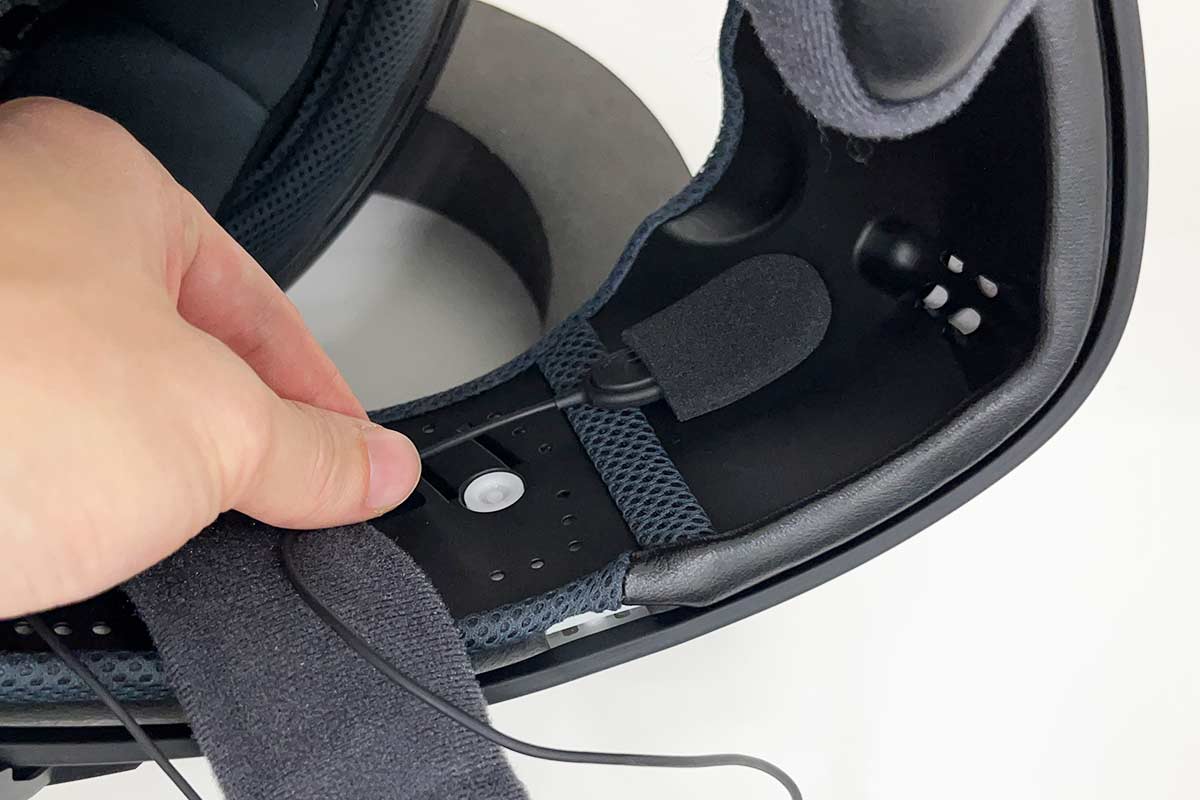

チークパッド内側のホックを避けて配線しながら、ワイヤーマイクを取り付けます。

※マイクの裏表に注意してください。穴の空いている方が、集音する方向です。

STEP16配線収納

配線収納

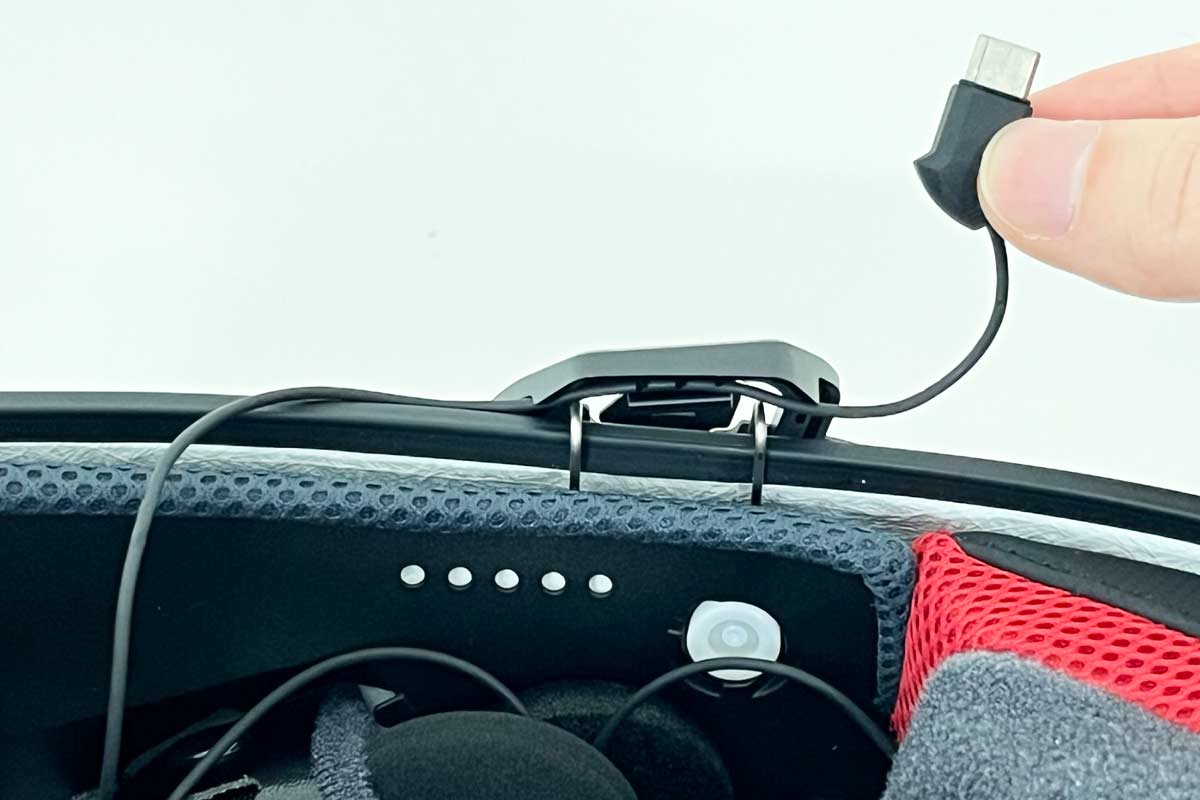

スピーカーの配線は、ベースプレート内側の溝を通すと、きれいに取り回すことができます。

STEP17配線収納2

配線収納2

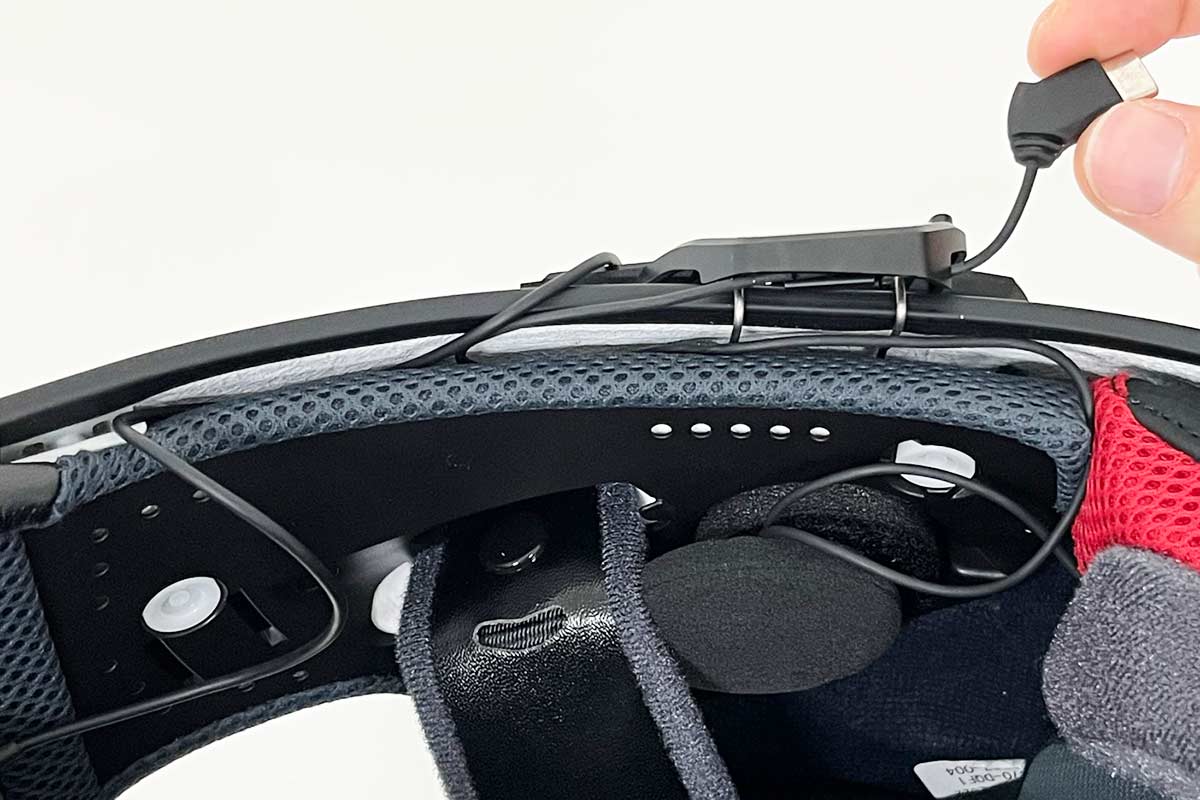

左側チークパッドを戻す前に、スピーカーやマイクの配線を整えます。
各配線に負担がかからないよう、ゆとりを持った取回しで収納してください。

STEP18配線取出し

配線取出し

ケーブルを潰さないように注意しながら左側チークパッドを取付け、帽体の隙間から配線を取出します。

本体ユニットの取付け

STEP19本体ユニット取付け

本体ユニット取付け

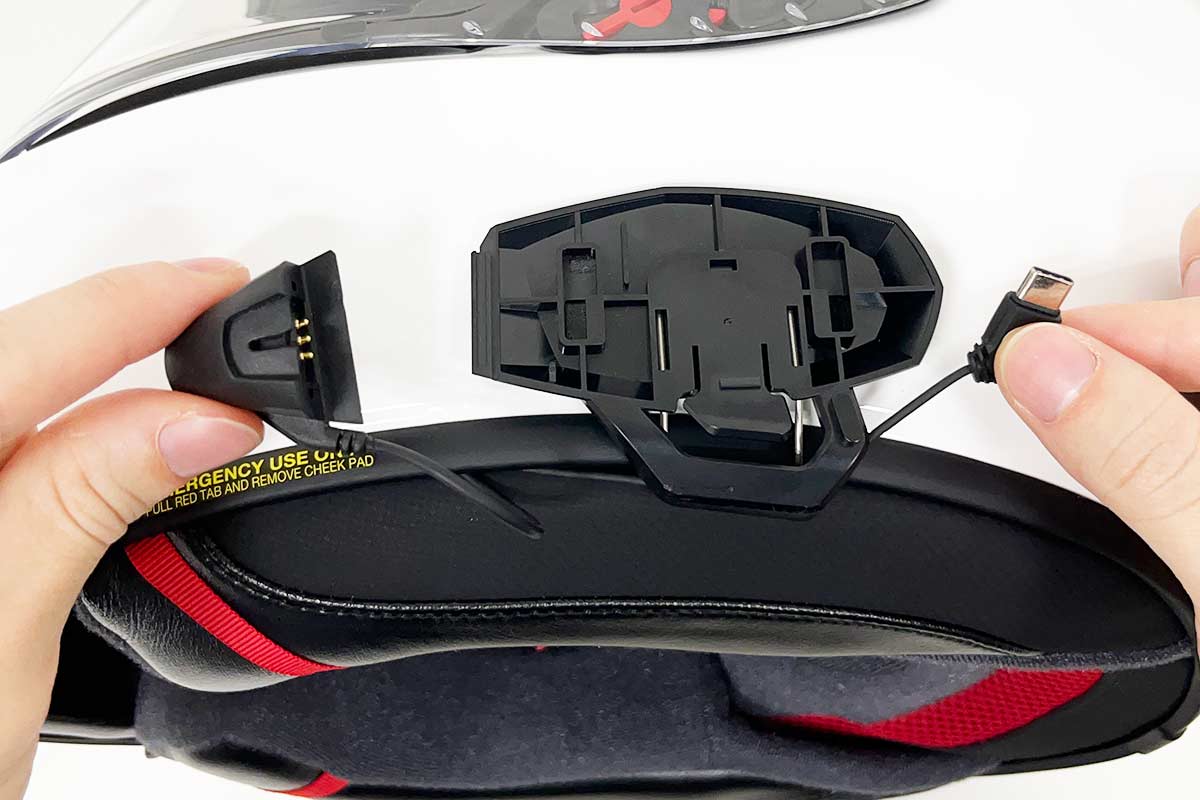

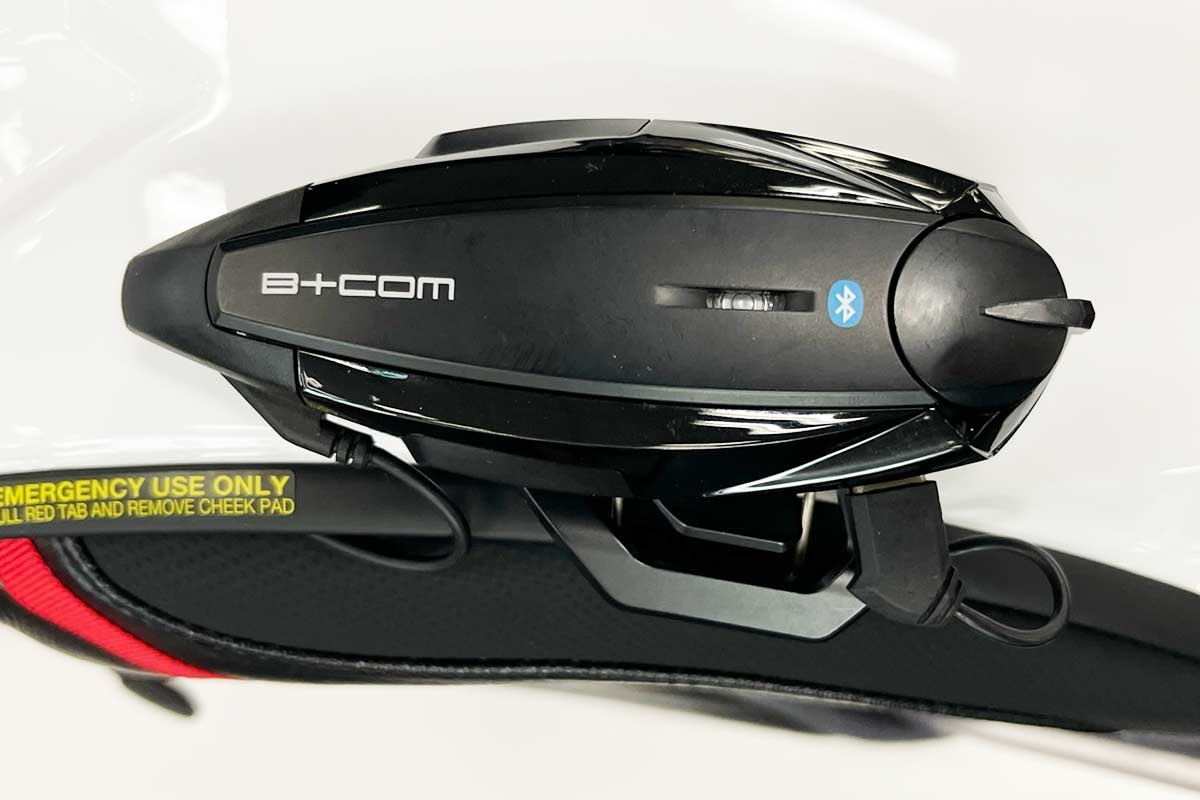

本体ユニットを取り付け、ワイヤーマイクやスピーカーのコネクタを接続します。
スピーカーコネクタは、本体後ろ側に配線が出る向きで接続します。

STEP20完成

完成

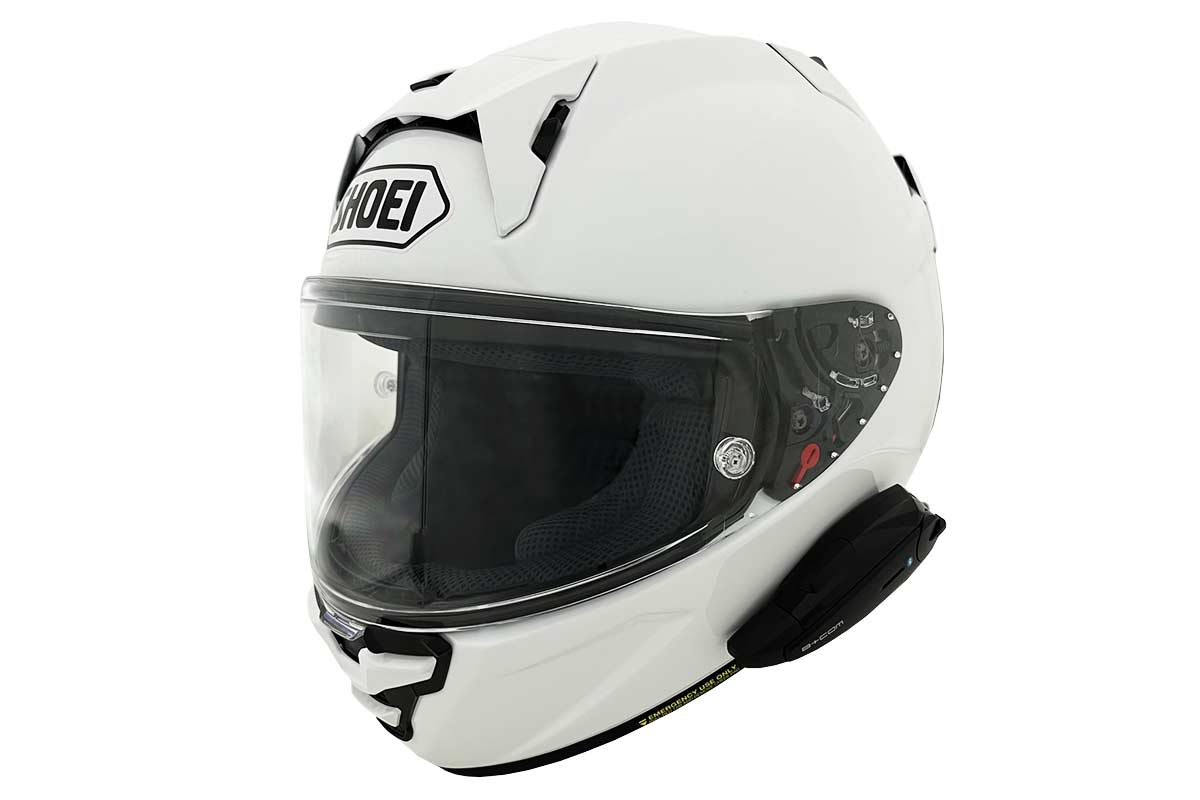

以上で完成です。

ベースプレート組み立て

STEP1ベースプレート準備

ベースプレート準備

画像を参考に、B+COM取付け用ベースプレート類を用意します。

※プラスの精密ドライバー(#0)が必要です。

STEP2脱脂作業

脱脂作業

「保護ラバー」を貼り付ける前に、貼付箇所をパーツクリーナーや中性洗剤などで脱脂します。

STEP3保護ラバー貼付け1

保護ラバー貼付け1

「保護ラバー」を貼付部の角に合わせながら貼り付けます。

STEP4保護ラバー貼付け2

保護ラバー貼付け2

全体に浮き等がないようにしっかりと貼り付けます。

STEP5ワイヤークリップ
取付け1

ワイヤークリップ取付け1

ドライバーを使用してワイヤークリップホルダーとプレートを固定しているネジを2箇所外します。

STEP6ワイヤークリップ
取付け2

ワイヤークリップ取付け2

ワイヤークリップホルダーを取り外します。

STEP7ワイヤークリップ
取付け3

ワイヤークリップ取付け3

2箇所の穴へ、矢印方向に「ワイヤークリップ」を差し込みます。

STEP8ワイヤークリップ
取付け4

ワイヤークリップ取付け4

ワイヤークリップホルダーをガイドに沿って取り付けます。

STEP9ワイヤークリップ
取付け5

ワイヤークリップ取付け5

ドライバーを使用してプレートとワイヤークリップホルダーを固定します。

STEP10ワイヤークリップ
取付け6

ワイヤークリップ取付け6

固定後、ワイヤークリップホルダーが浮いていたり、がたつきがないか、確認してください。

STEP11組み立て完成

組み立て完成

これで完成です。

ベースプレートの取付手順

STEP1ベース差し込み

ベース差し込み

ベースプレート先端をヘルメットの縁に押し付けながら矢印方向へ押し込みます。

※ワイヤークリップ部分を大きく広げてのお取付けは必要以上の負荷が掛かり、ベースプレートの破損原因となります。

STEP2ベース押し込み

ベース押し込み

矢印の方向に回しながら押し込みます。

STEP3取付け完了

取り付け完了

縁にしっかりと当たるまで押し込み、取付完了です。

B+COM ONE
SHOEI X-Fifteen 取付資料
PDF版はこちら
