取付前の準備
STEP1取付準備

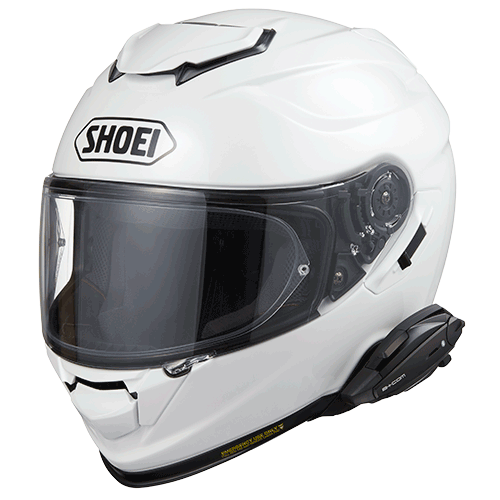

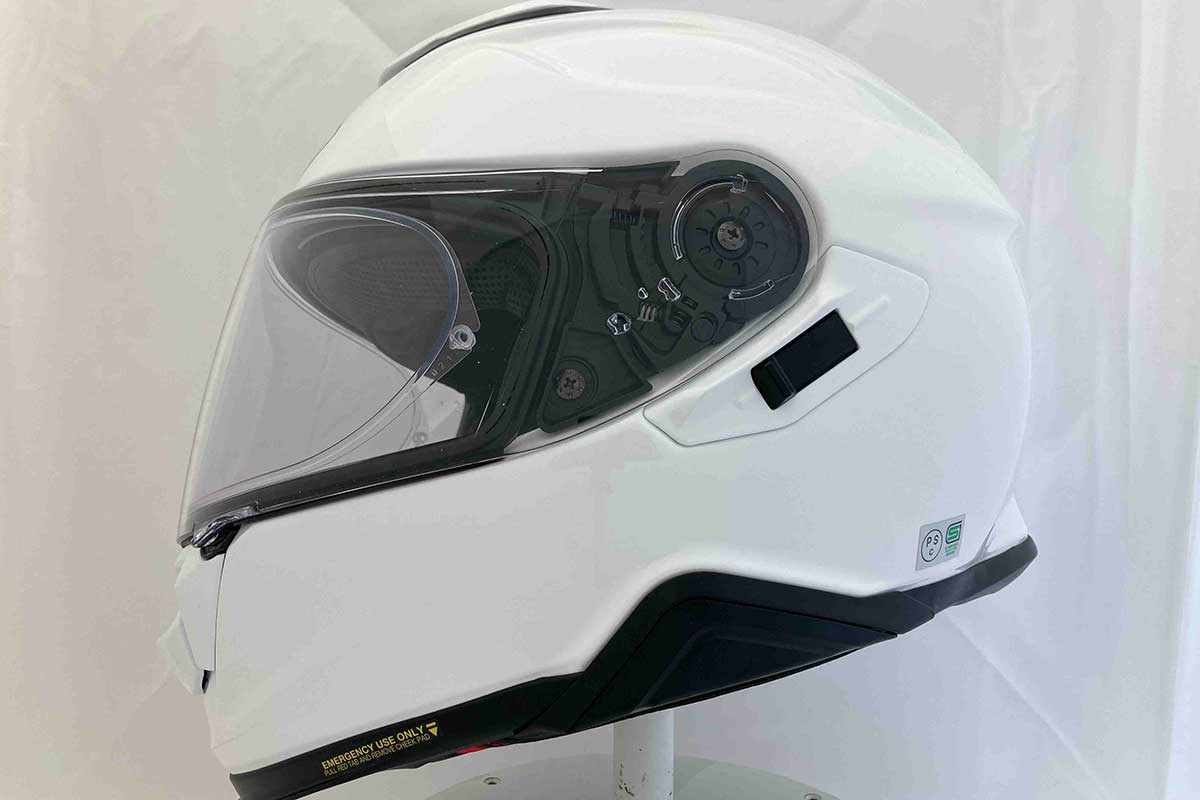

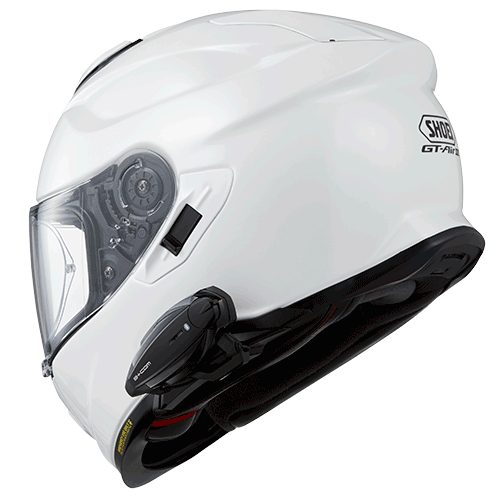

SHOEIヘルメット[GT-Air II]のB+COM取付方法をご紹介します。
本資料では、「B+COM ヘルメットアタッチメント SHOEI 用」を使用した方法を解説します。

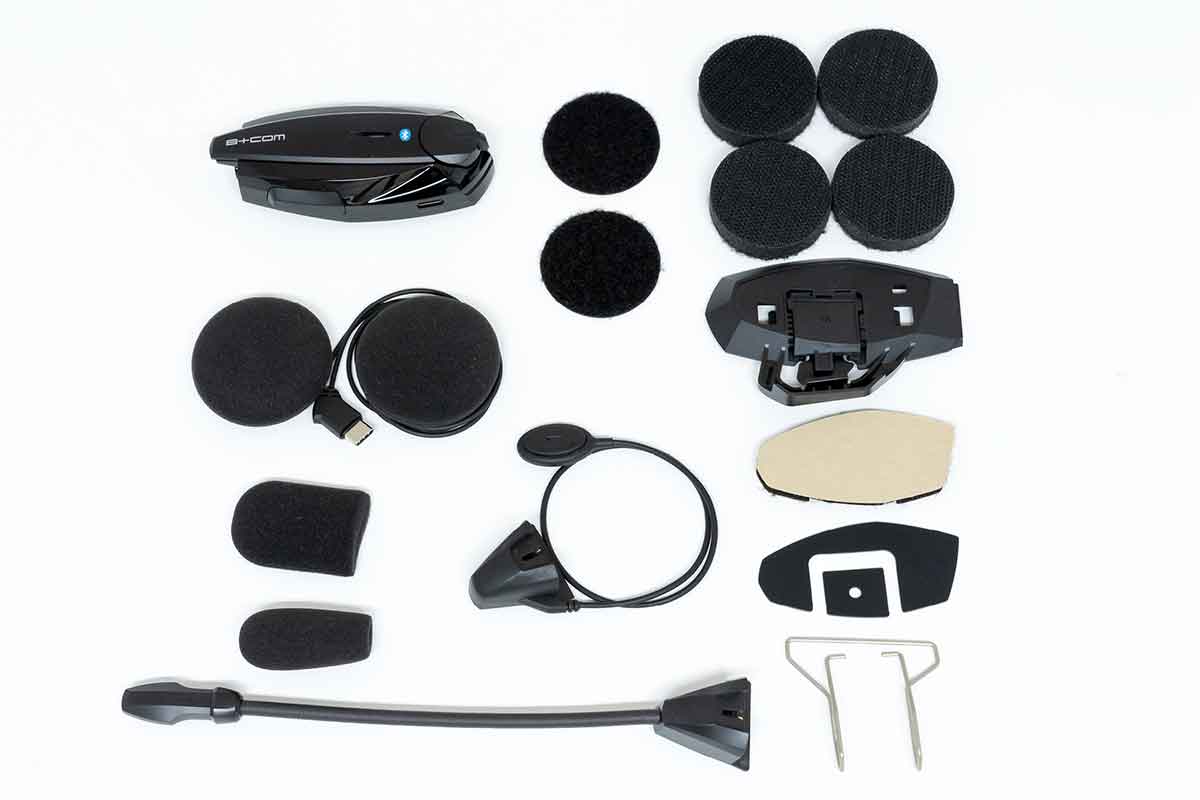

STEP2B+COMの準備
画像を参考にB+COM1キット分を用意します。
STEP3イヤーパッド取外し
ヘルメットのイヤーパッドを取外します。

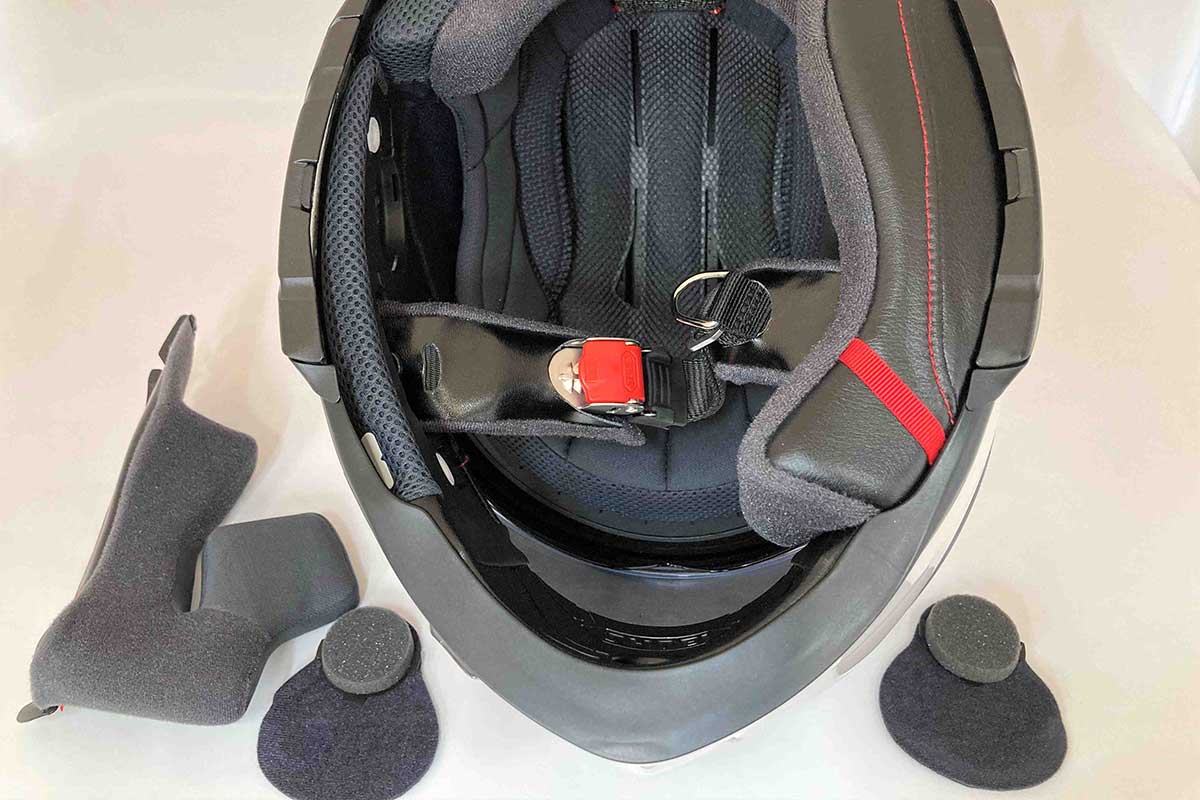

STEP4チークパッド取外し
左側のチークパッドも取り外します。
※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。
スピーカーの取付け

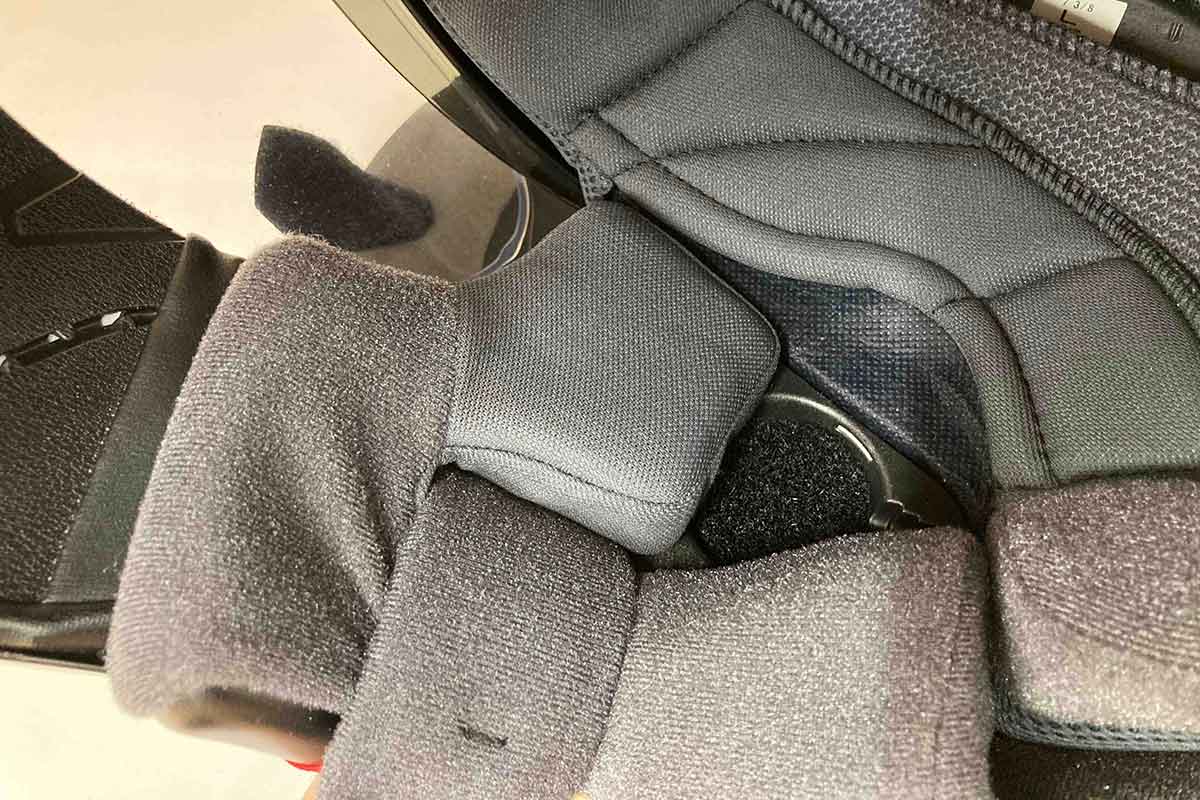

STEP5面ファスナー貼付け
左右のイヤースペース部へ、「スピーカー固定用面ファスナー」を貼り付けます。

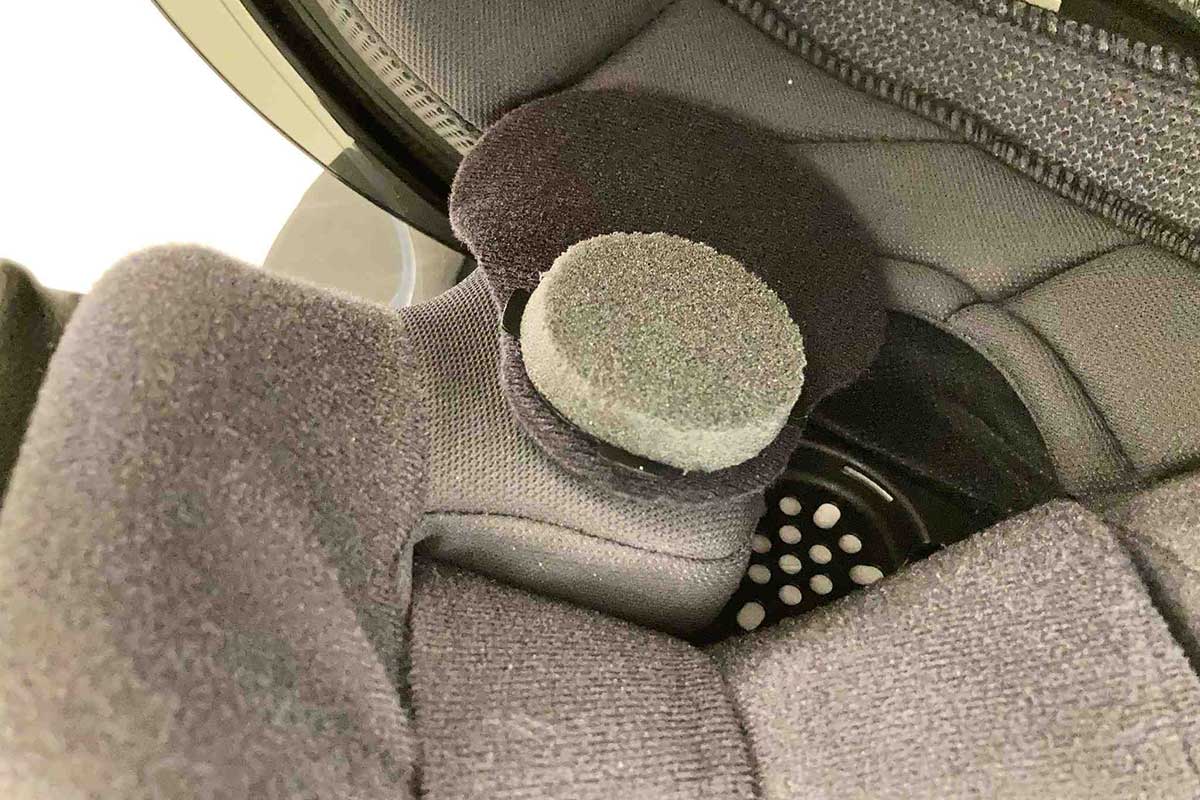

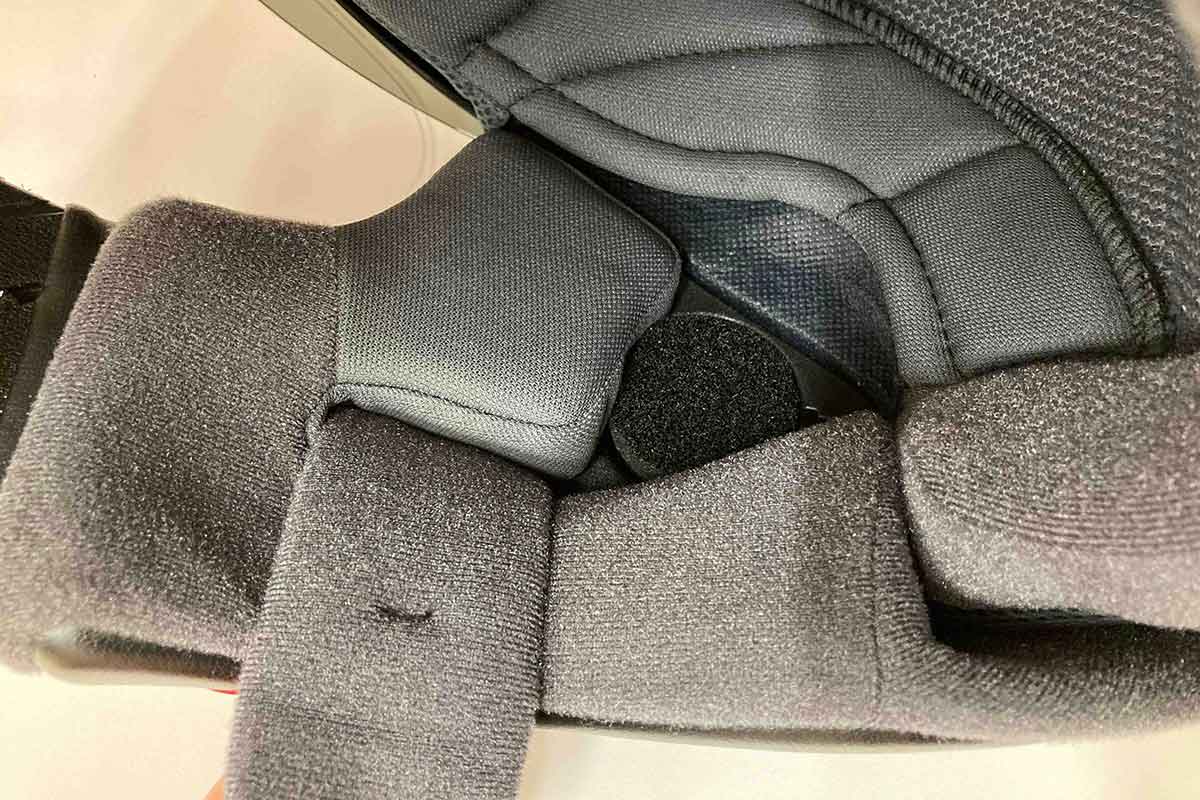

STEP6調整パッド貼付け
耳とスピーカーとの隙間が生じやすいため、「スピーカー調整パッド」を1枚貼り付けることをおすすめします。
※個人差があるため、必ず調整してください。

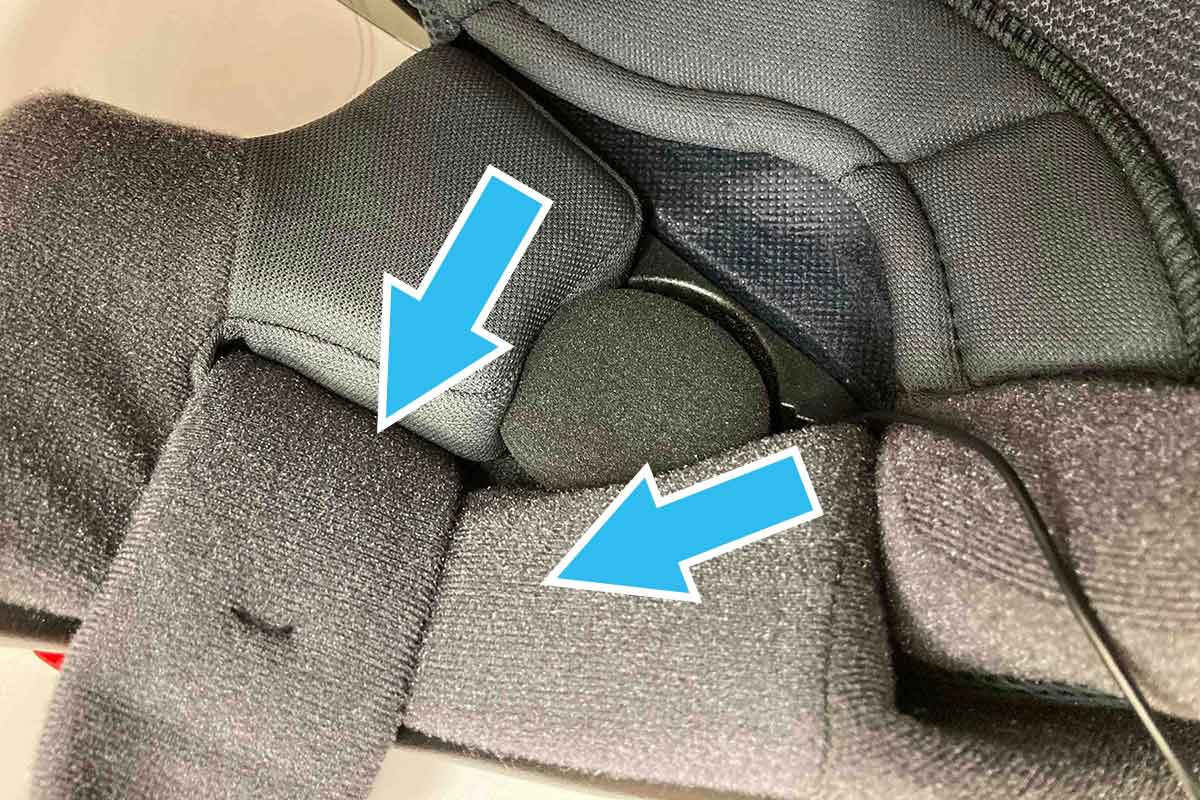

STEP7右側スピーカー取付け
スピーカーを取付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

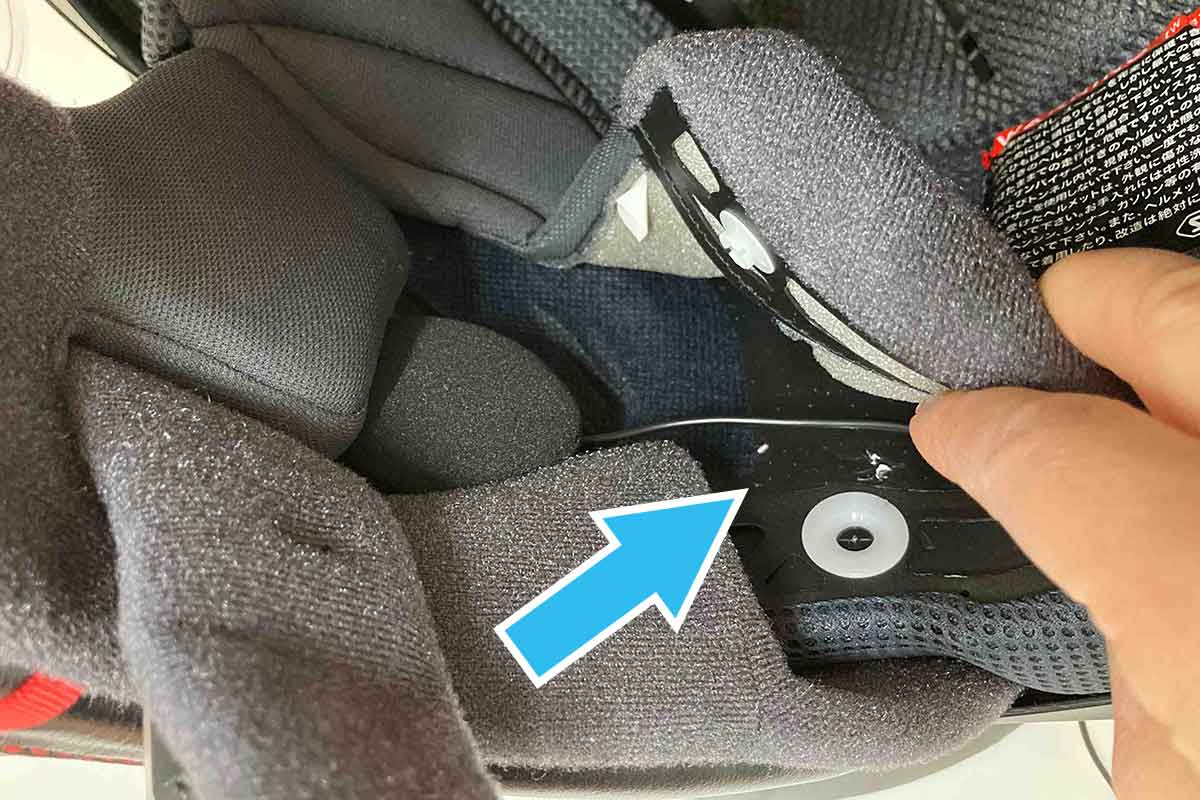

STEP8スピーカー配線
ヘルメット後方右側のホックを外し、配線をホックの内側に通します。

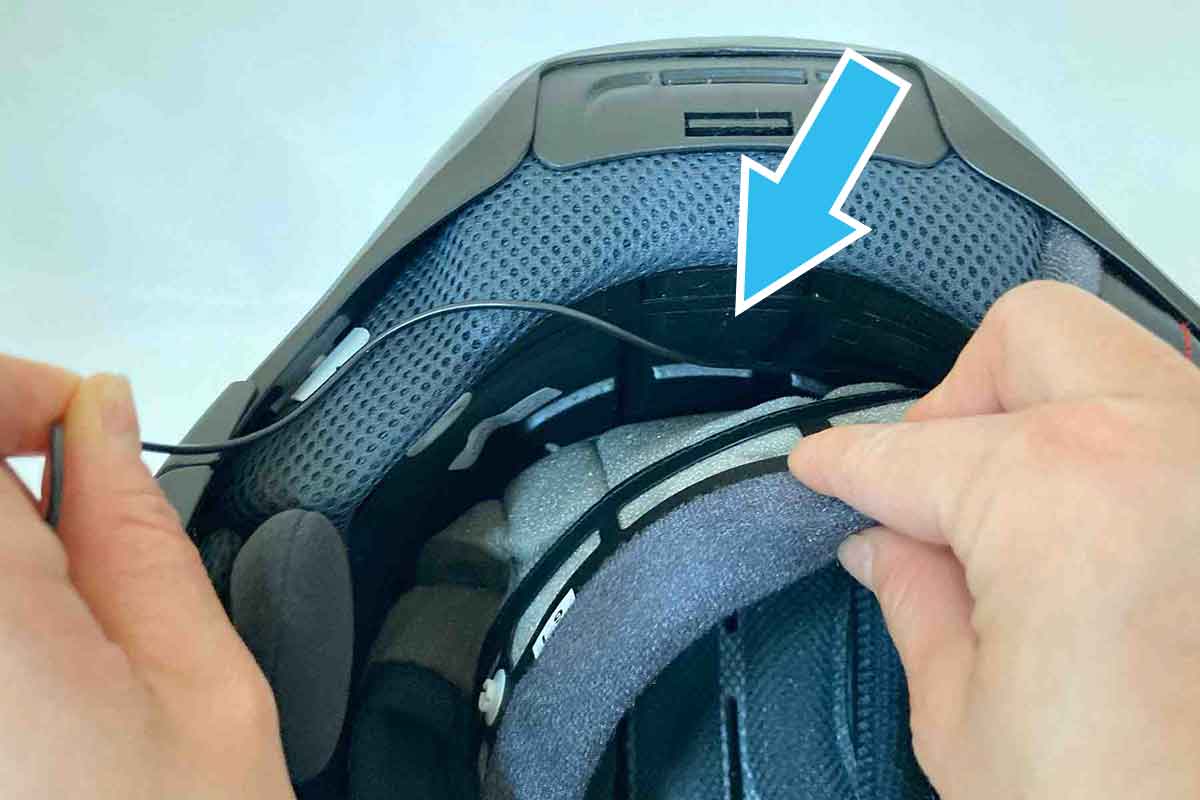

STEP9スピーカー配線2
内装の裏側に配線を通します。

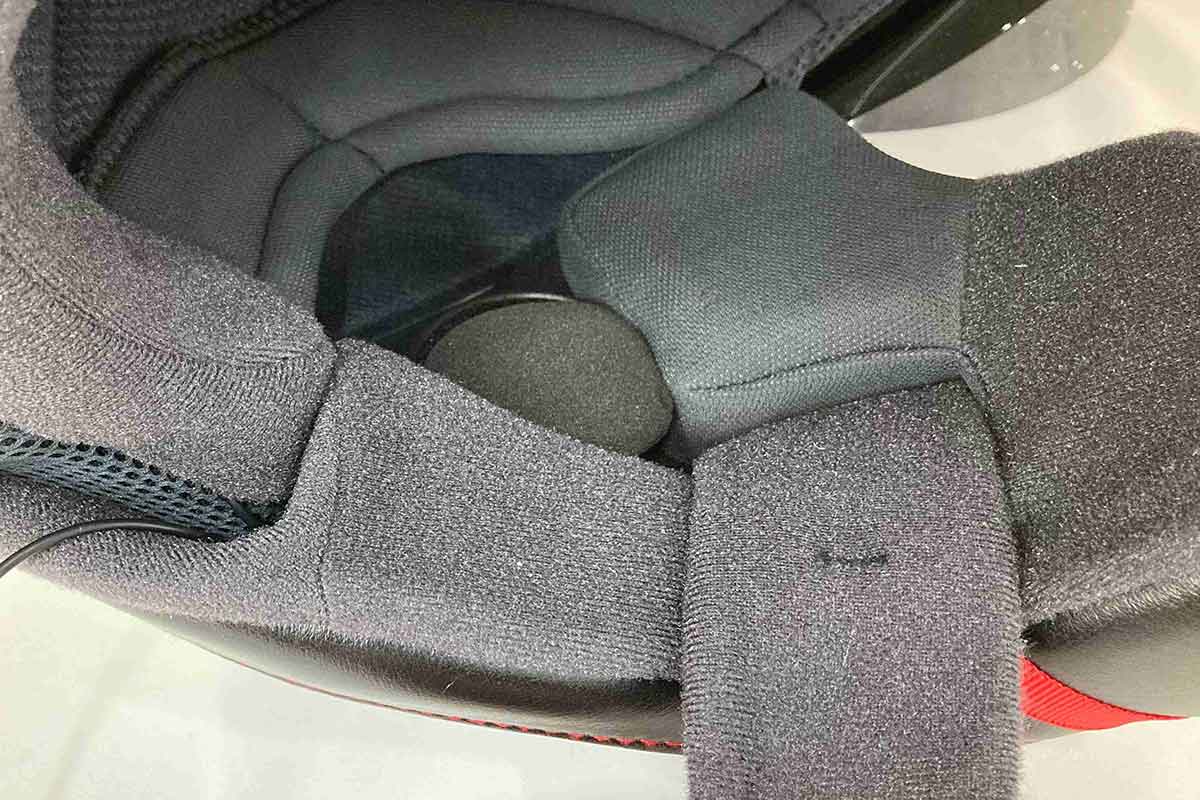

STEP10左側スピーカー取付け
反対側にも、スピーカーを取付けます。
STEP11スピーカー配線
スピーカーの配線は、帽体の後ろ側からチークパッドに沿って取り出すとかんたんです。
ヘルメットアタッチメントの取付け

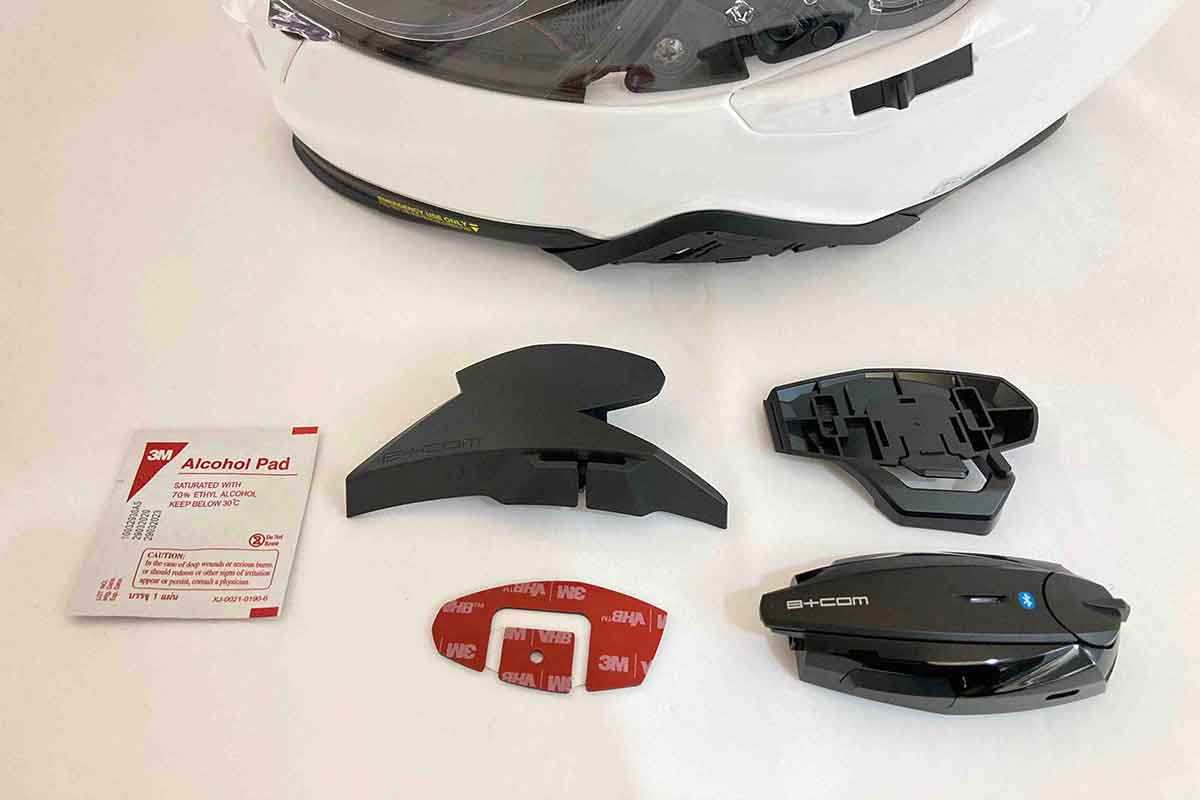

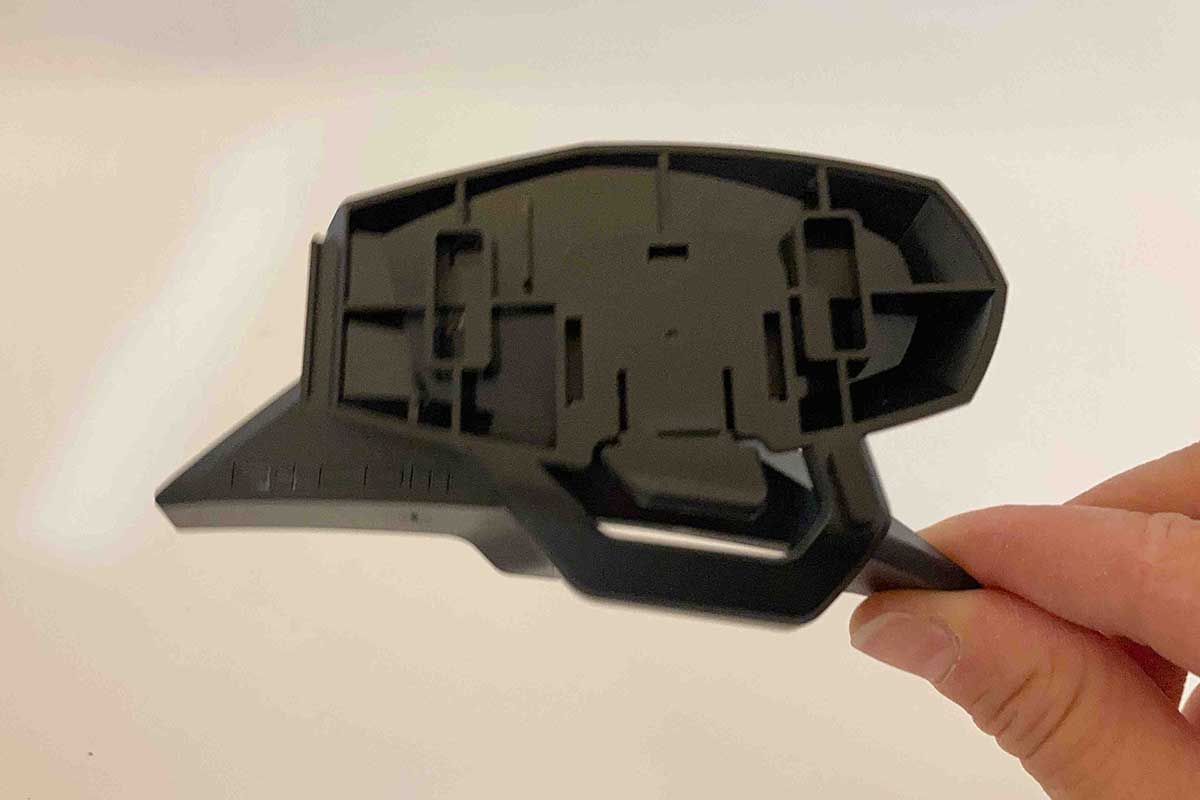

STEP12アタッチメント準備
ベースプレート、およびB+COM ヘルメットアタッチメント一式を用意します。

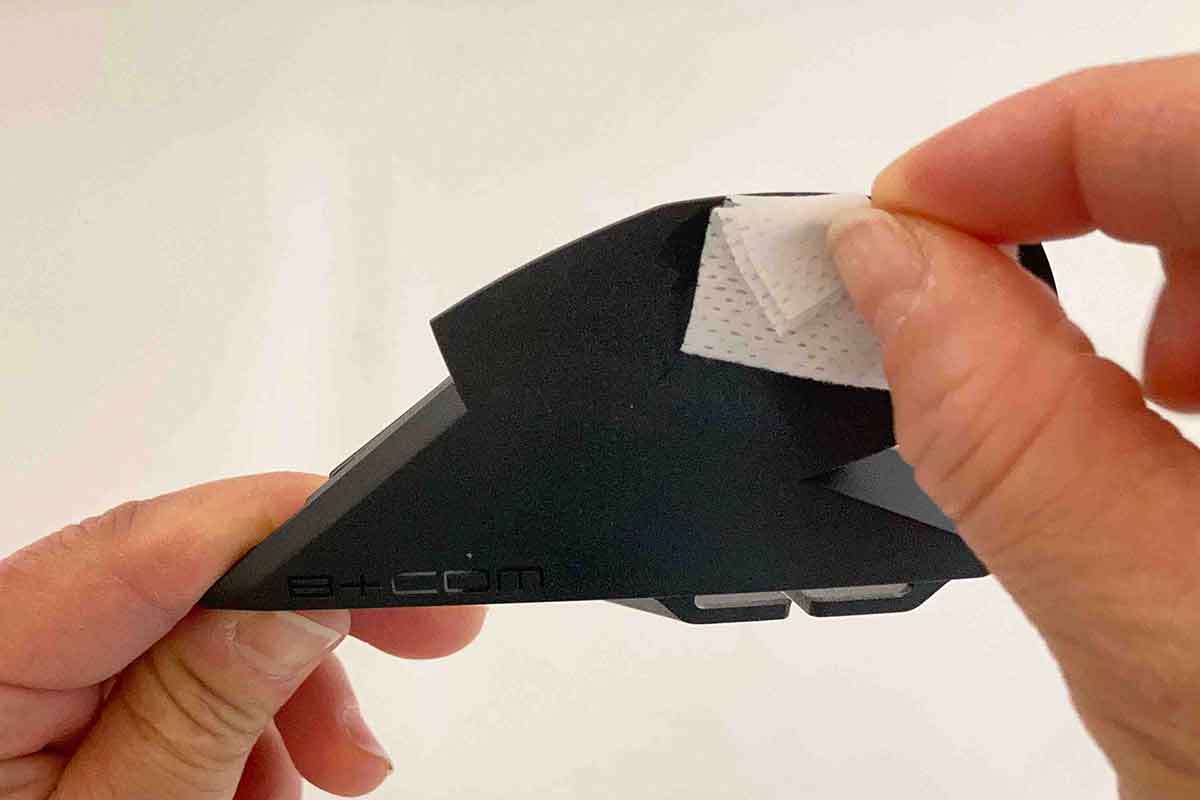

STEP13貼付け面の脱脂
付属のアルコールシートを使用して、ヘルメットアタッチメント、ベースプレート、ヘルメットの貼付け面をそれぞれ脱脂します。

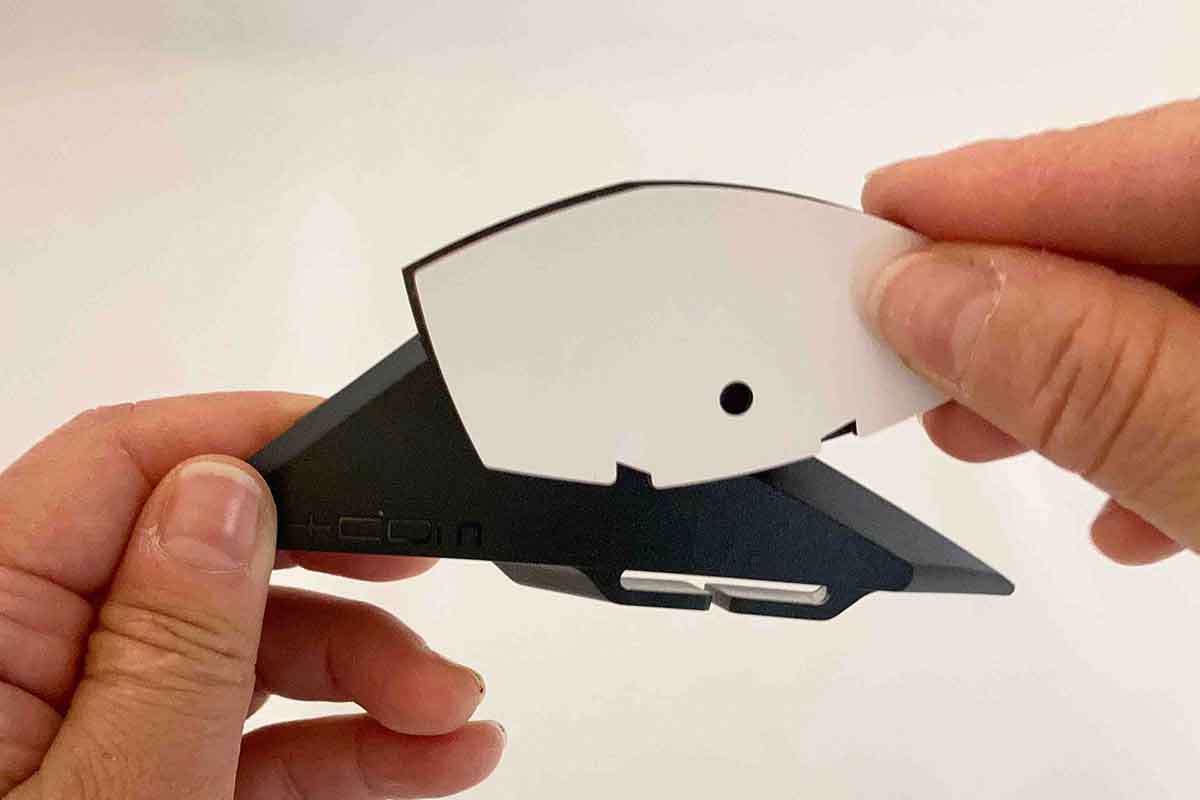

STEP14両面粘着シート貼付け
付属の両面粘着シートを貼り付けます。

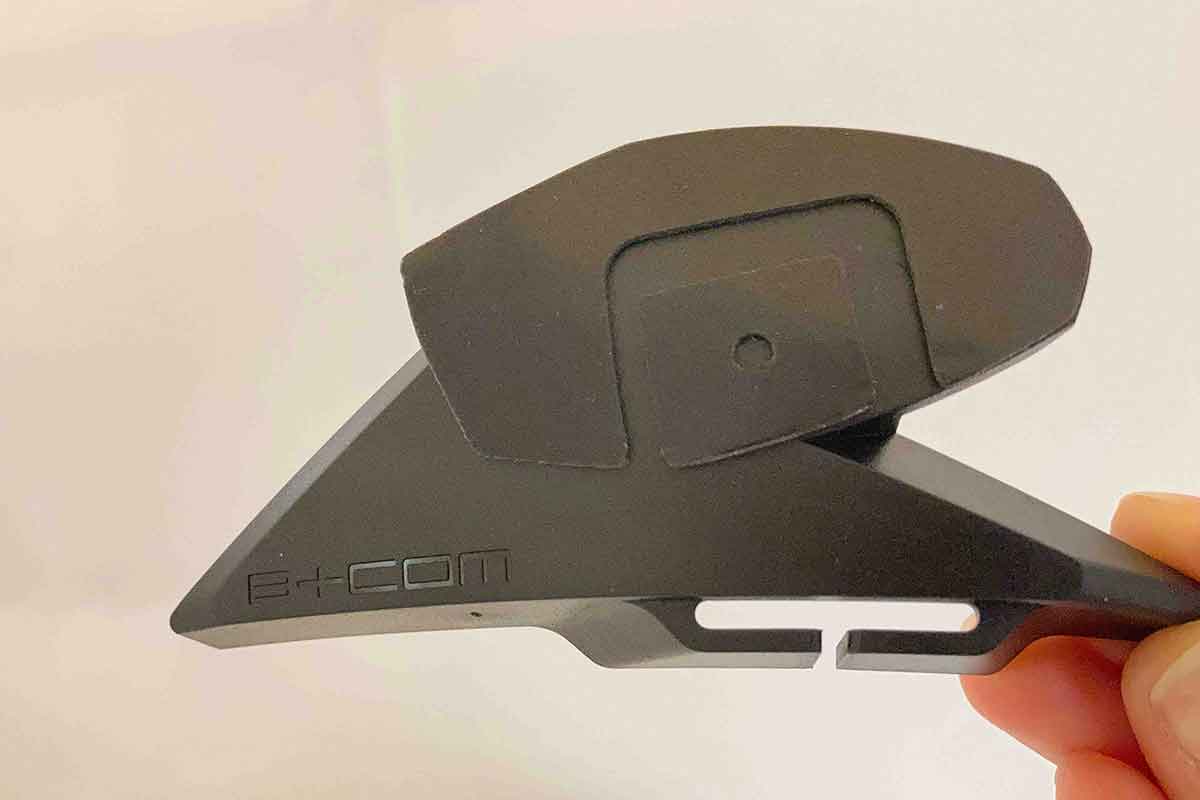

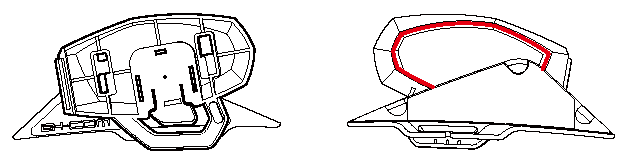

STEP15両面粘着シート貼付け2
図のような状態になります。

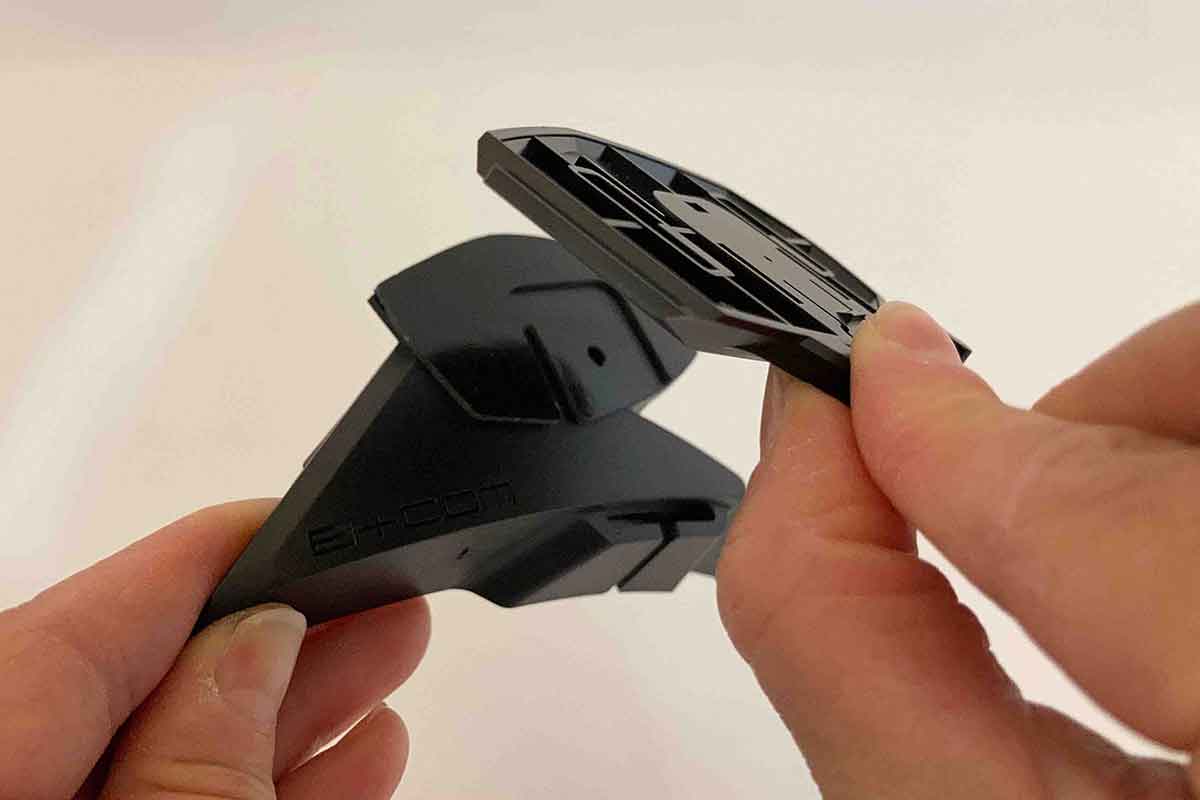

STEP17ベースプレート貼付け2
図のような状態になります。

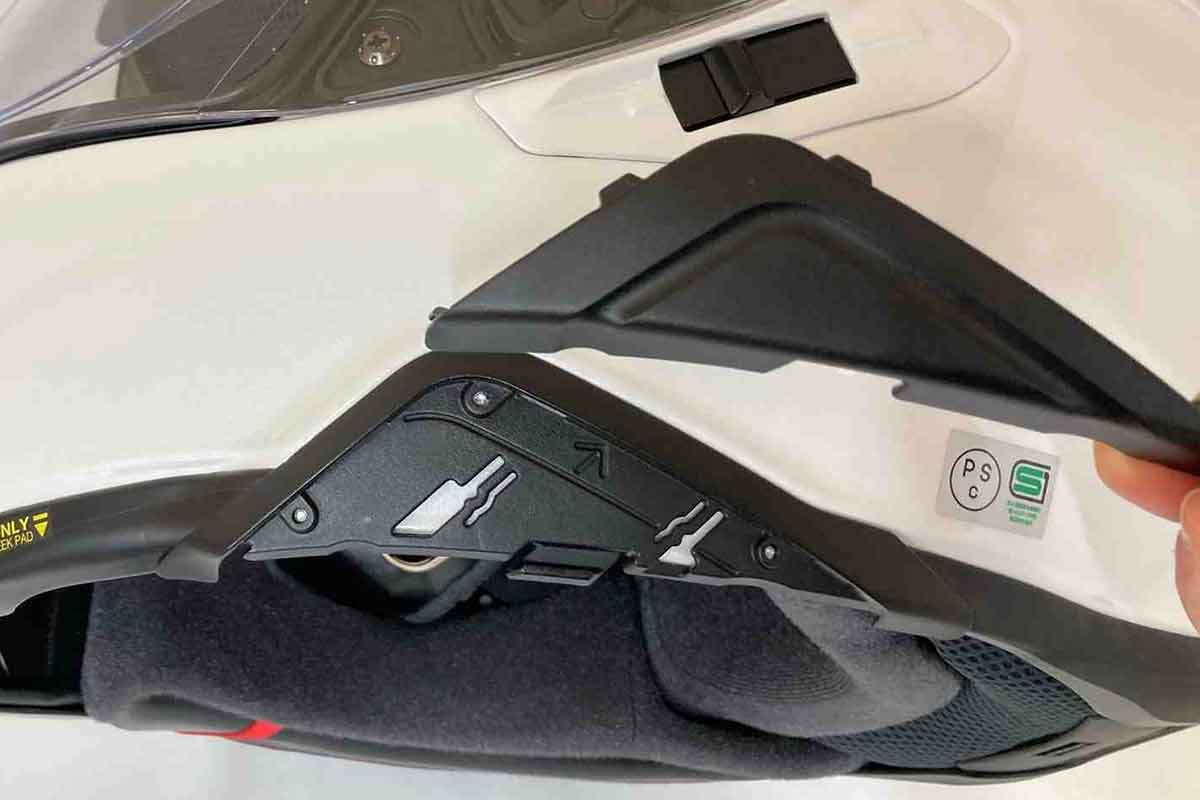

STEP18インカム装着用カバー取外し
ヘルメット左側のインカム装着用カバーを取外します。
※脱着手順に関しては、ヘルメットの取扱説明書をご参照ください。

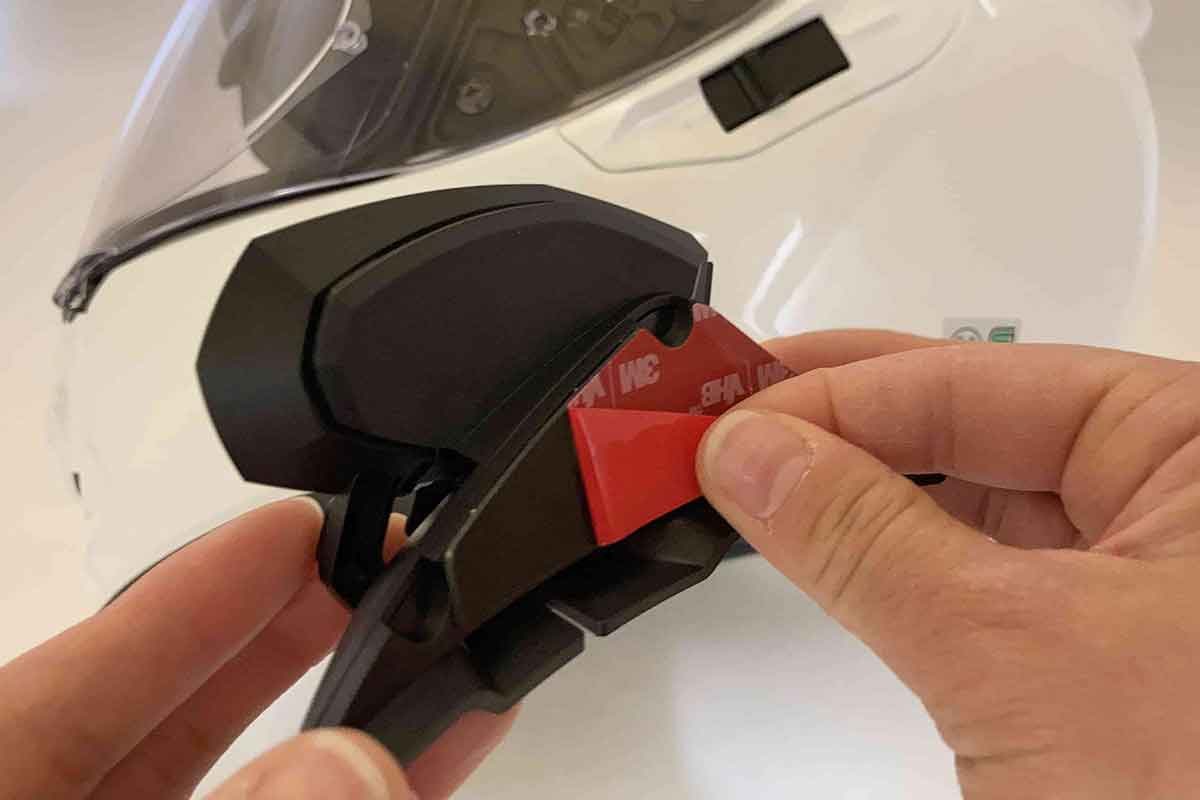

STEP19アタッチメント貼付け
アタッチメントの剥離シートを剥がし、ヘルメットの形状に合わせて貼付けます。

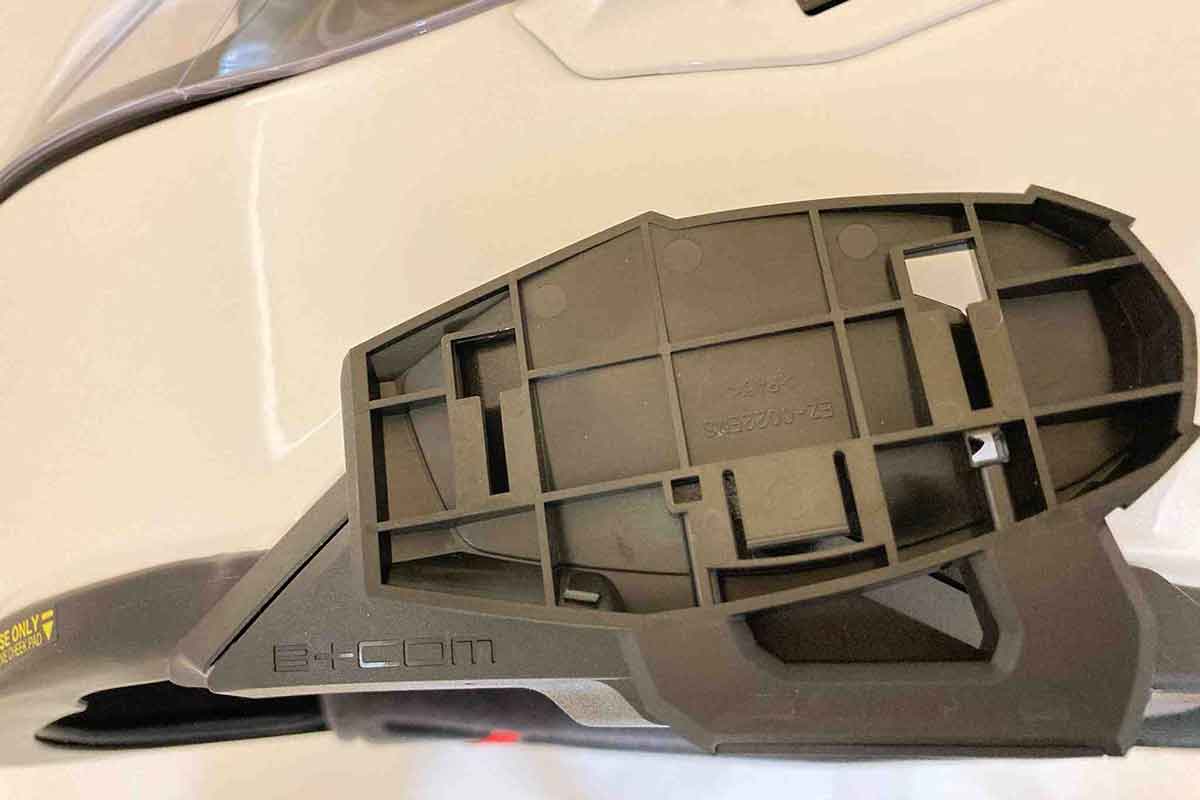

STEP20アタッチメント貼付け2
これでベースプレートの取付けは完了です。(画像はSB6X)
※接着硬化まで約24時間を要します。完全に接着されるまでご利用しないでください。
マイクの取付け

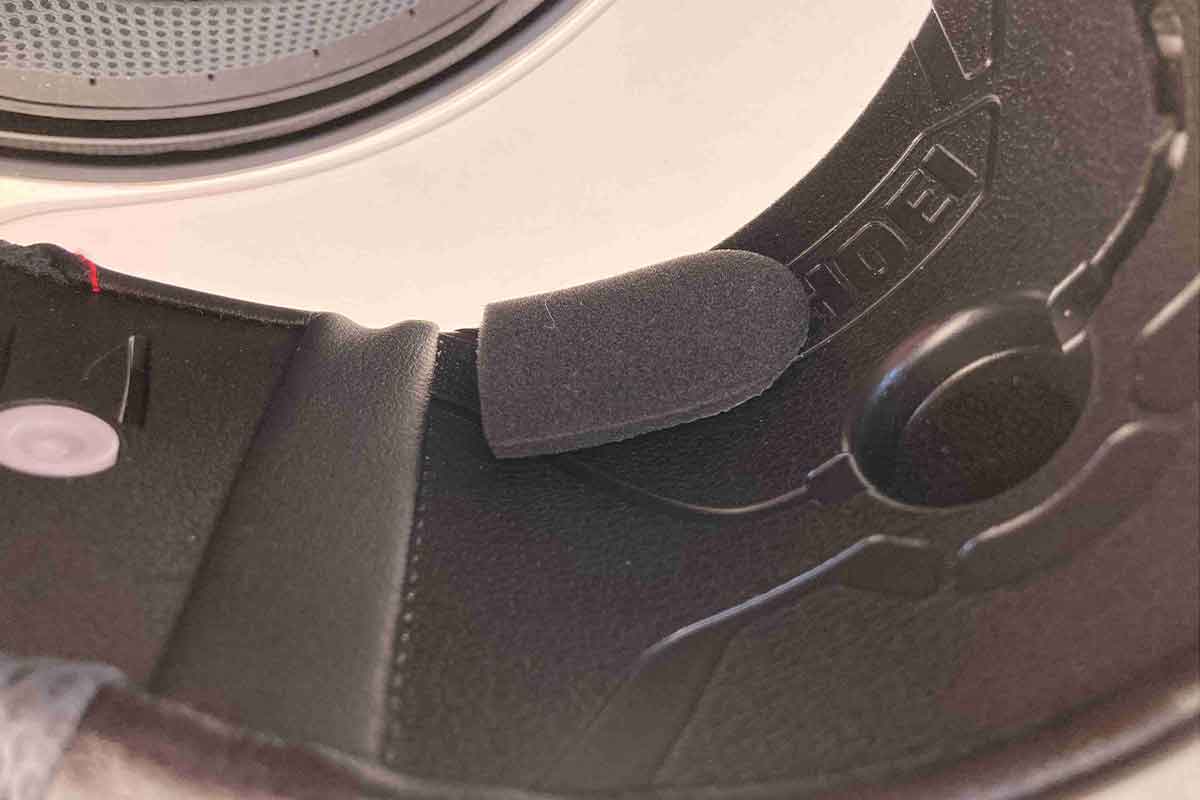

STEP21マイクスポンジ貼付け
ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付けます。

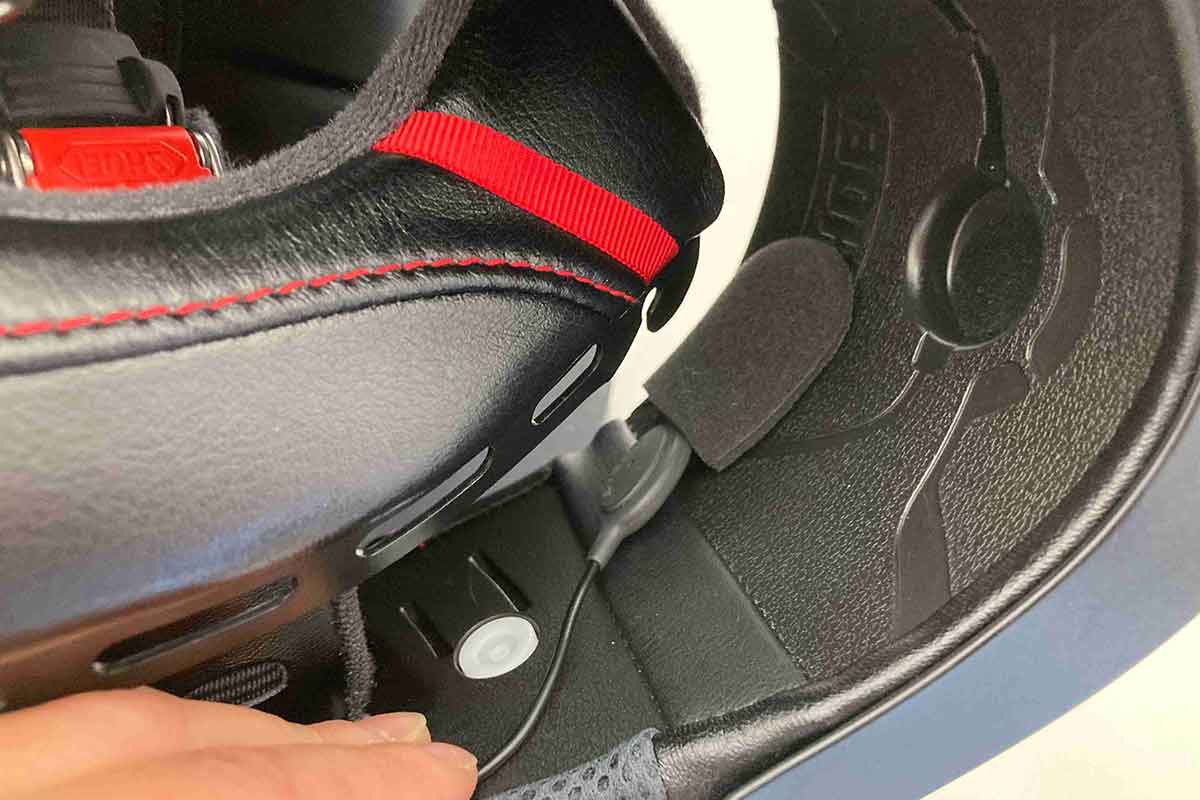

STEP22ワイヤーマイク取付け
チークパッド内側のホックを避けて配線しながら、ワイヤーマイクを取り付けます。
※マイクの裏表に注意してください。穴の空いている方が、集音する方向です。
STEP23チークパッド取付け
チークパッドを戻す際は、スピーカー、マイクの配線が折れ曲がらないようにご注意ください。
※折れ曲がった状態で取り付けた場合、断線につながる恐れがあります。

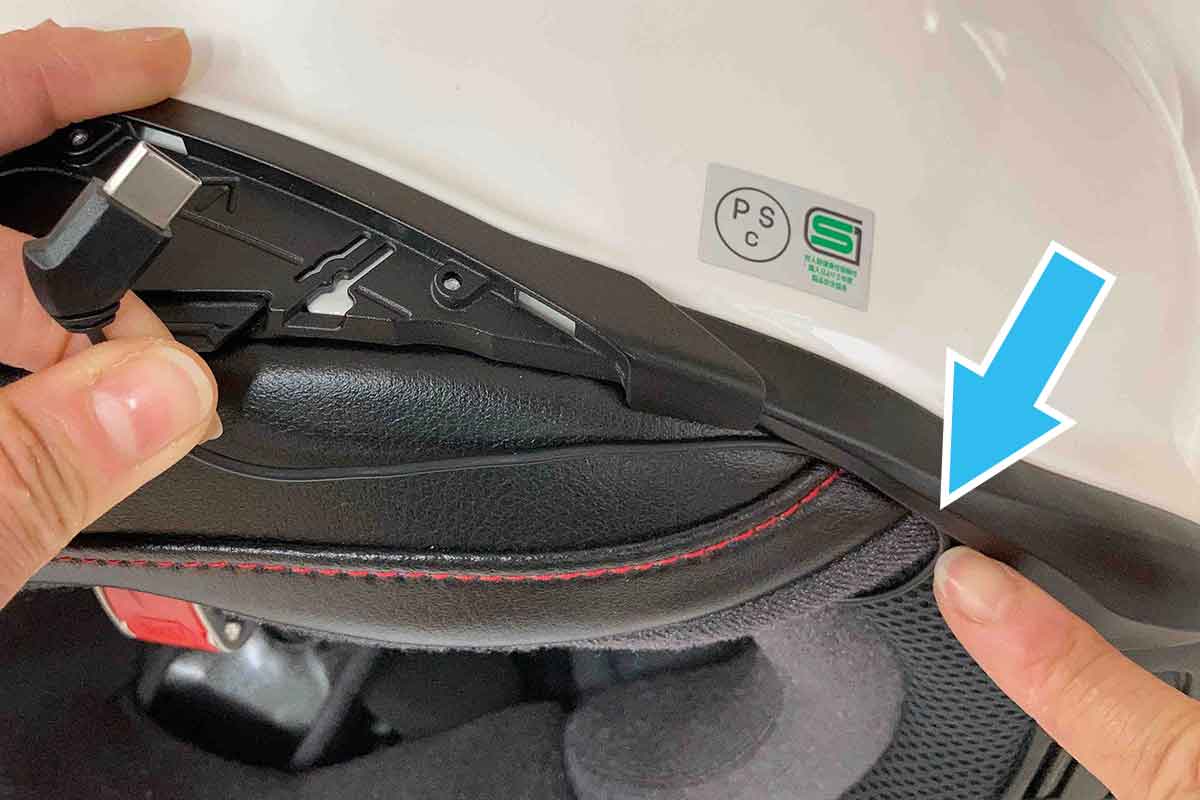

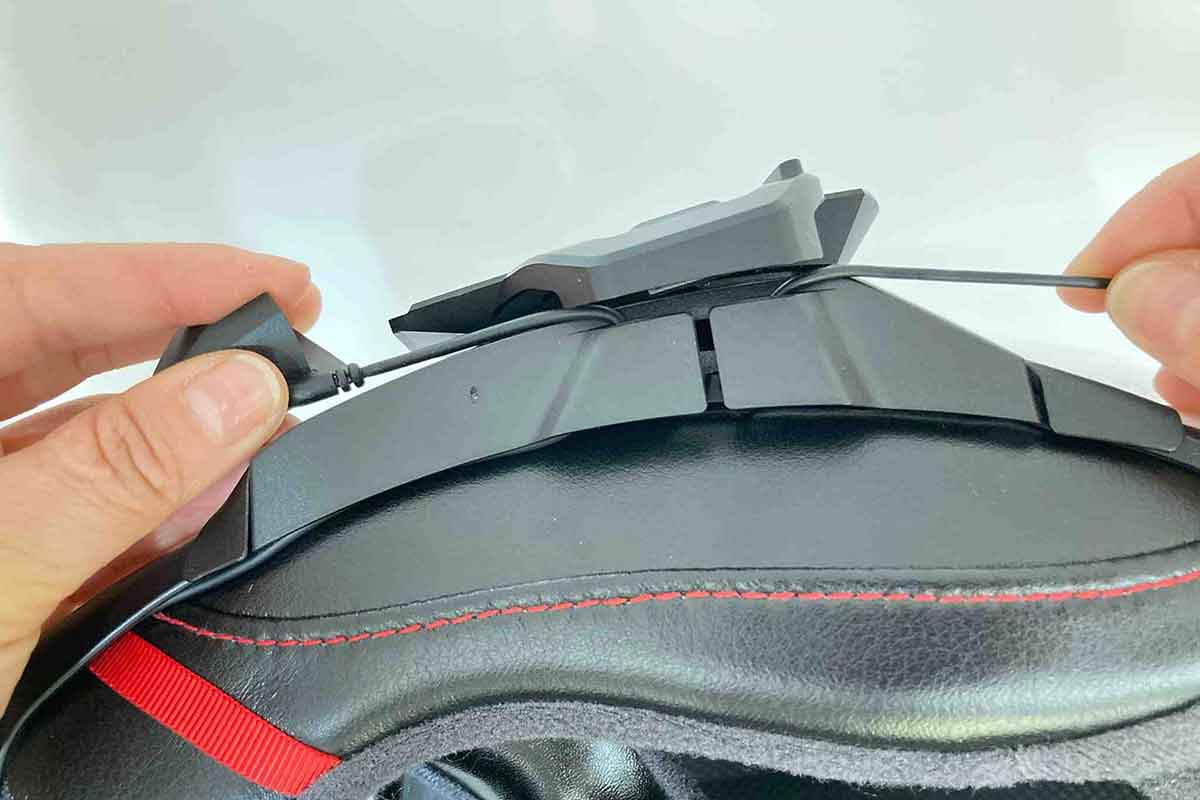

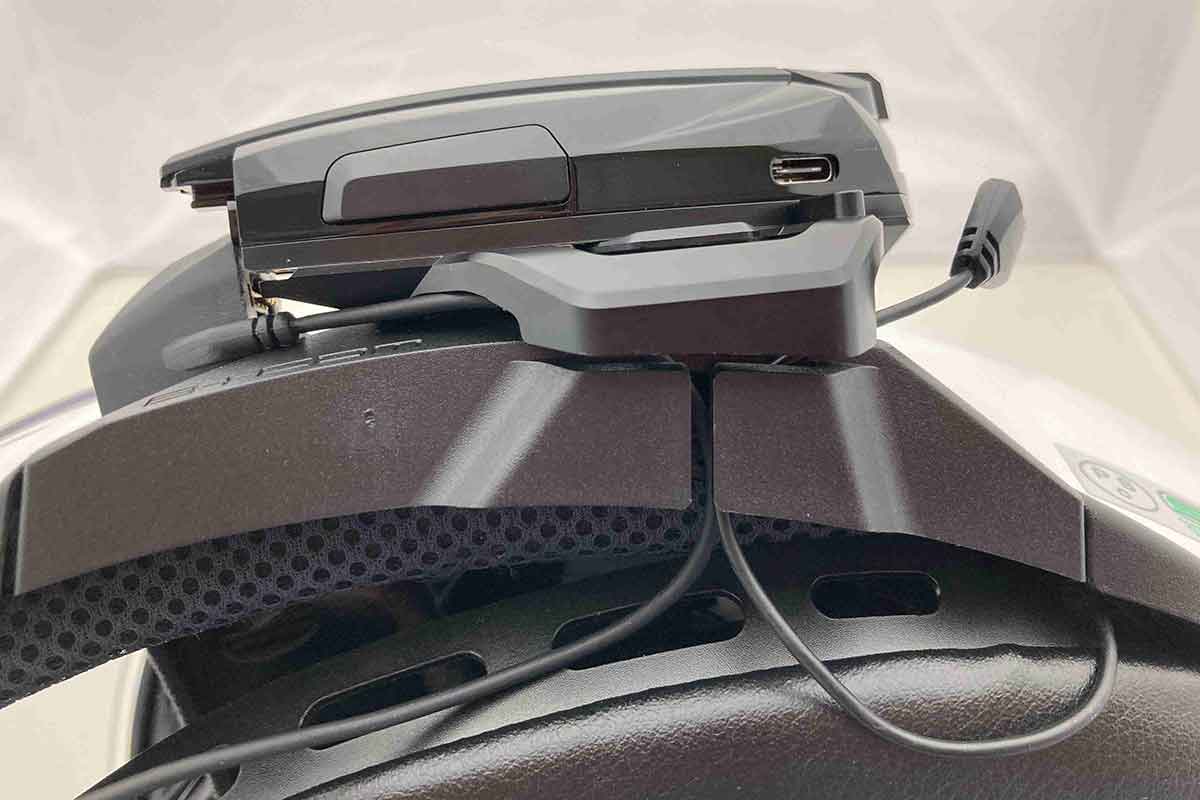

STEP24ケーブルの取回し
アタッチメントのケーブルホルダーを利用すると、配線がきれいに格納できます。
本体ユニットの取付け

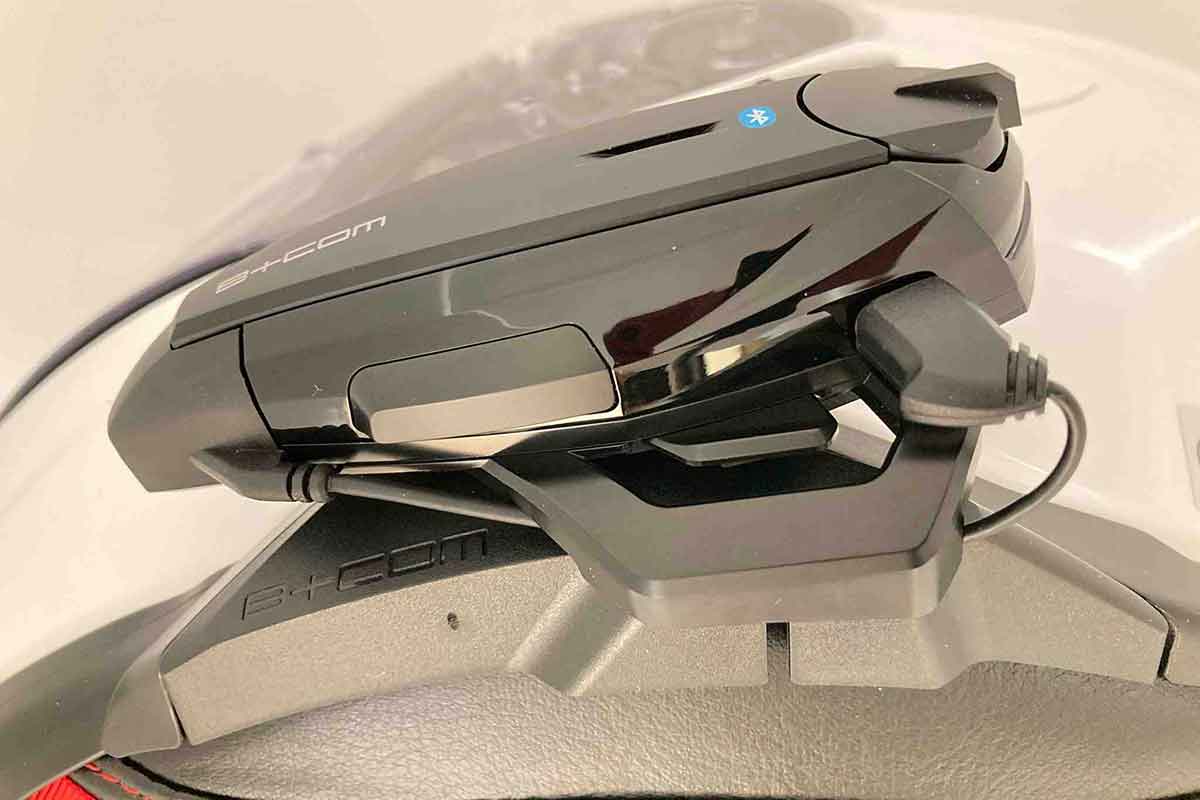

STEP25配線収納
本体ユニットを取り付け、ワイヤーマイクやスピーカーのコネクタを接続します。

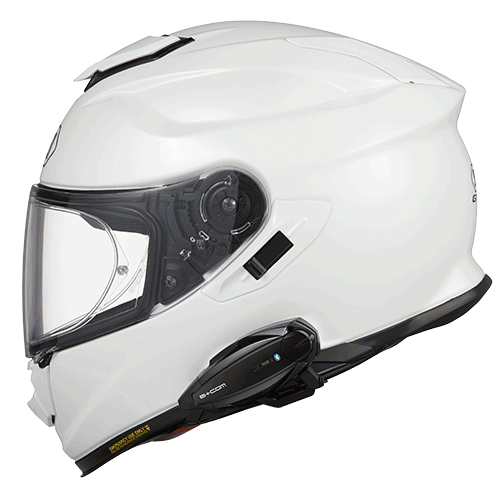

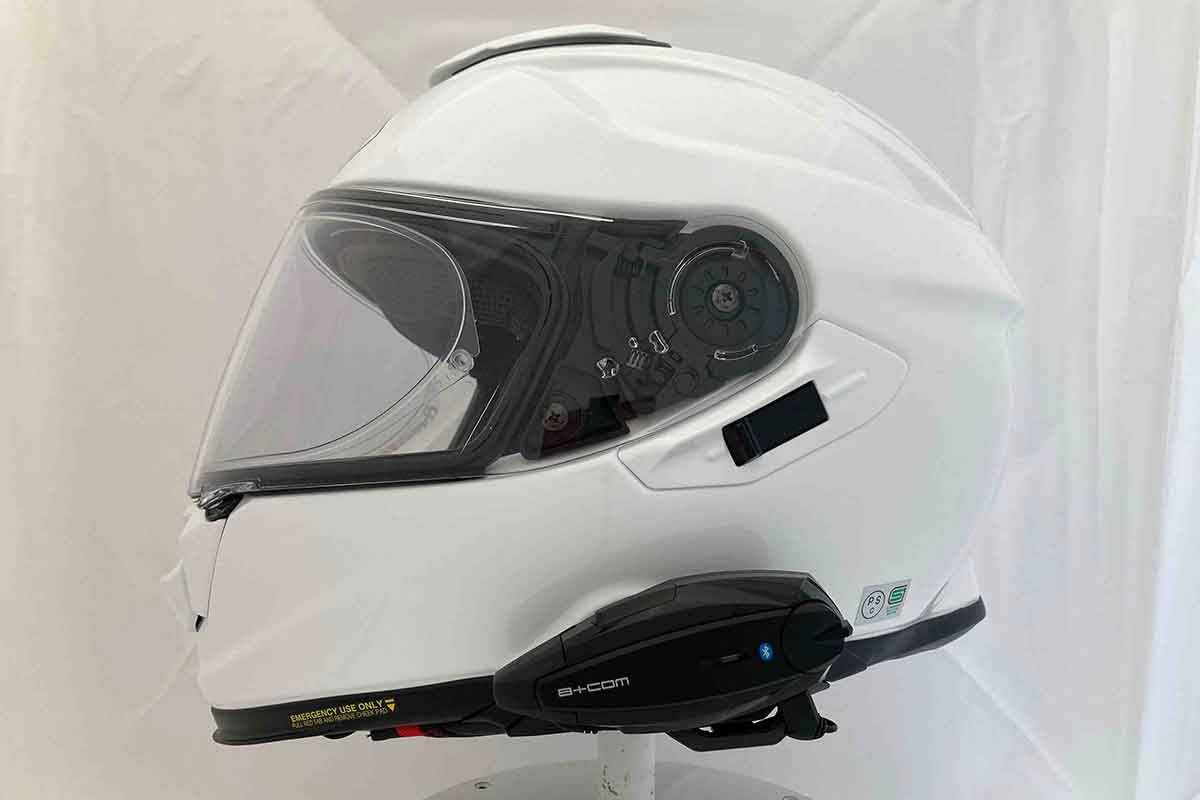

STEP26完成
以上で完成です。
