取付前の準備
STEP1取付準備

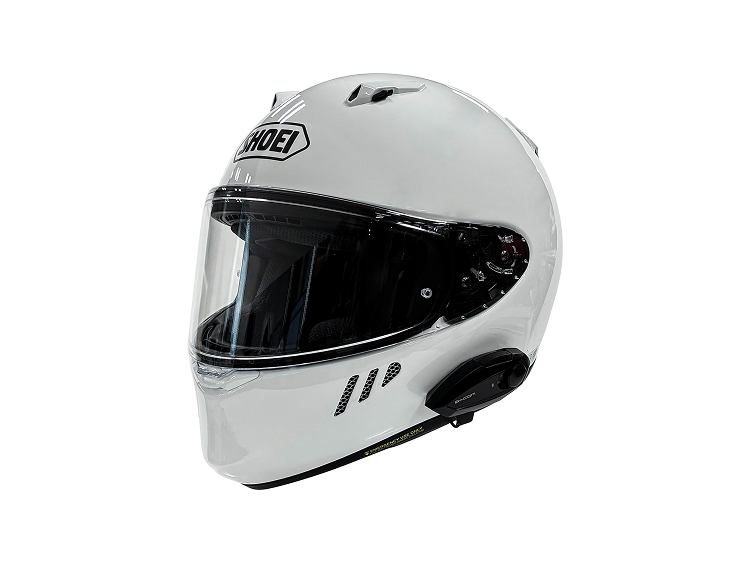

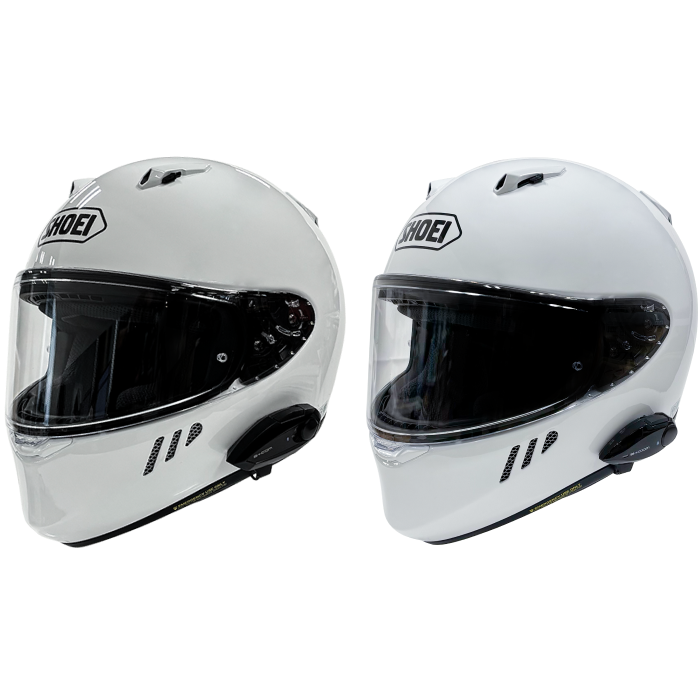

SHOEIヘルメット「WYVERN ∅」のB+COM取付方法をご紹介します。
STEP2B+COMの準備

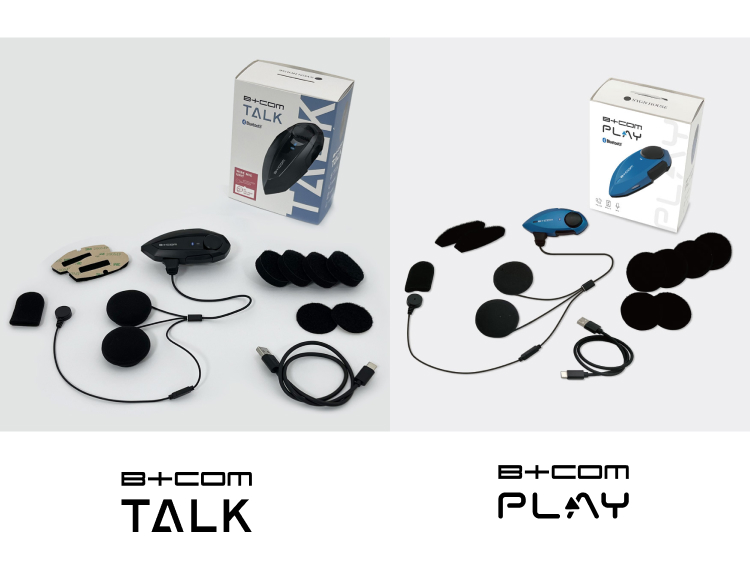

「B+COM TALK ワイヤーマイクユニット」もしくは、「B+COM PLAY 」の1キットを用意します。
STEP3パッド取外し

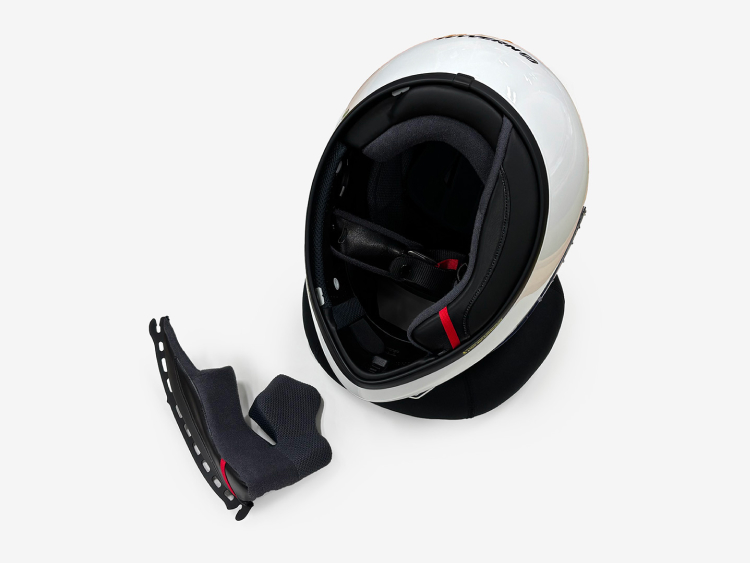

ヘルメットの左側チークパッドを取外します。
※内装の脱着に関しましては、ヘルメットの取扱説明書をご参照ください。
スピーカーの取付け
STEP4面ファスナー貼付け

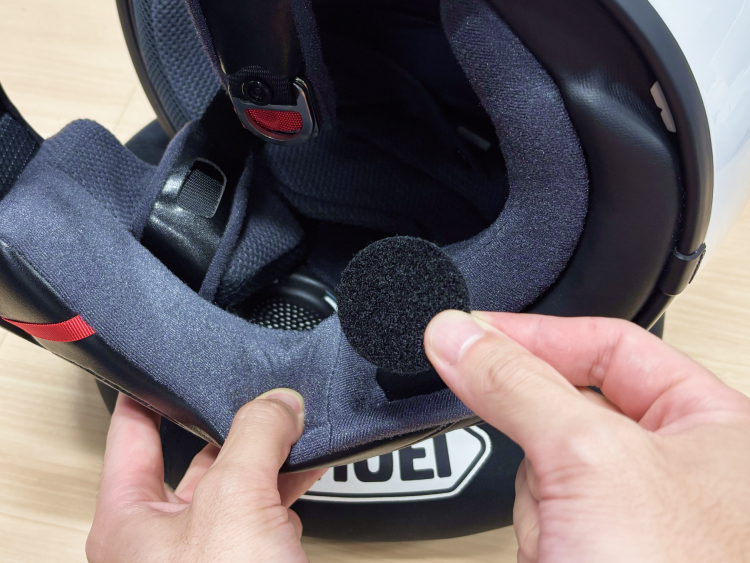

ヘルメット内の左右にあるイヤースペースへ、「スピーカー固定用面ファスナー」をそれぞれ貼付けます。
※貼付ける前に、パーツクリーナーなどで貼付け箇所を脱脂してください。

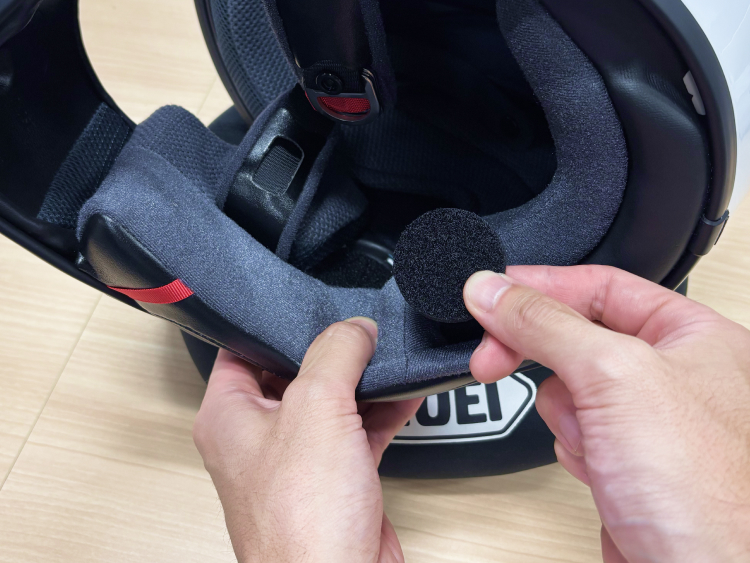

STEP5調整パッド貼付け
耳とスピーカーとの隙間が生じやすいため、「スピーカー調整パッド」を1枚貼付けることをおすすめします。
※個人差があるため、必ず調整してください。
STEP6右側スピーカー取付け
STEP7スピーカー配線
ヘルメット後方右側のホックを外し、配線をホックの内側に通します。

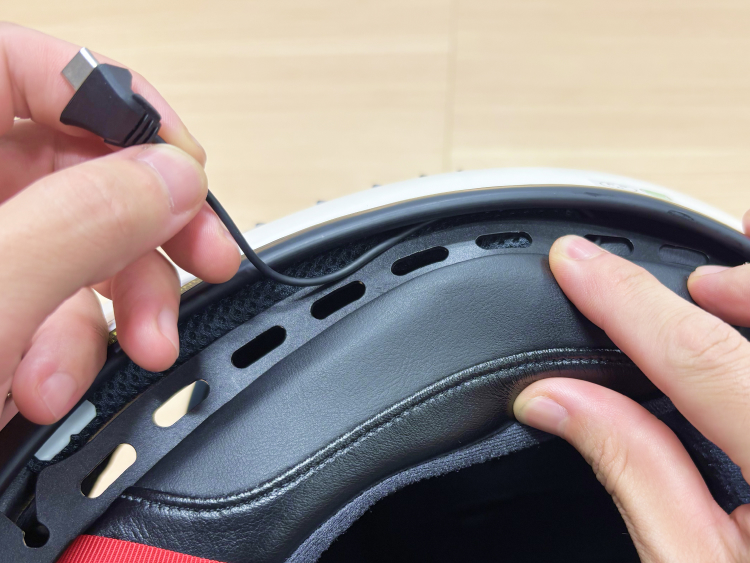

STEP8スピーカー配線2

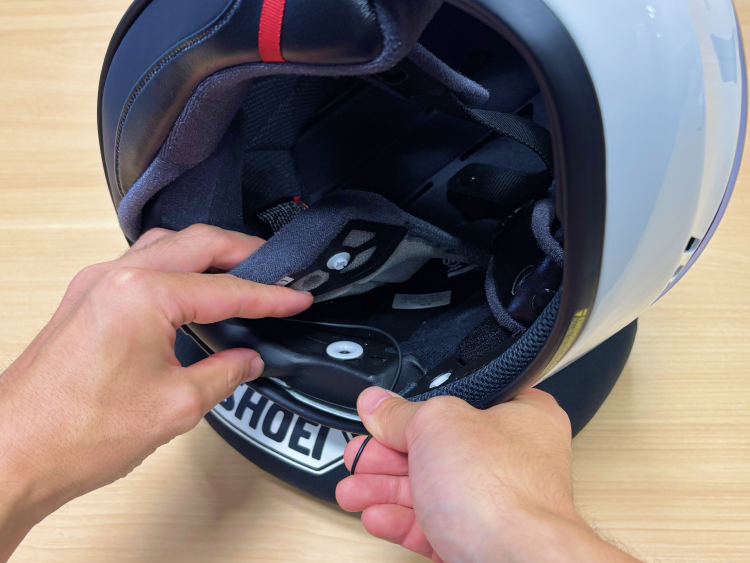

ヘルメット後頭部にあるリアパッドのホックを外し、配線をホックの内側に通します。

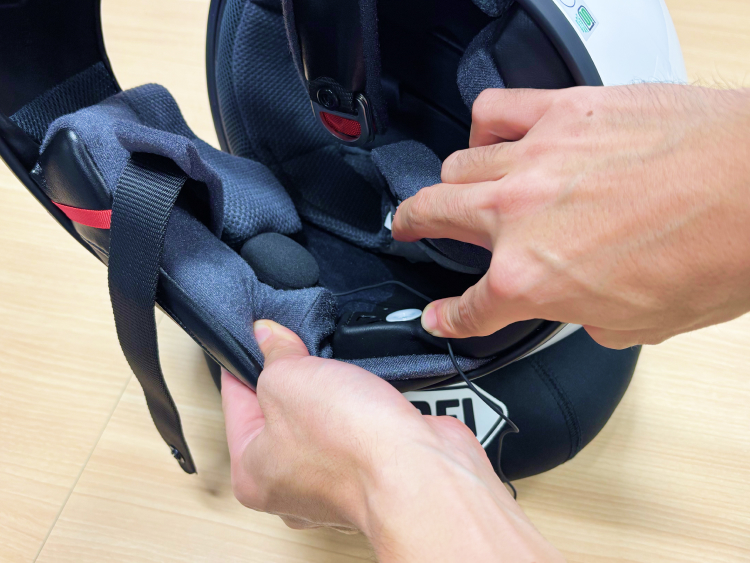

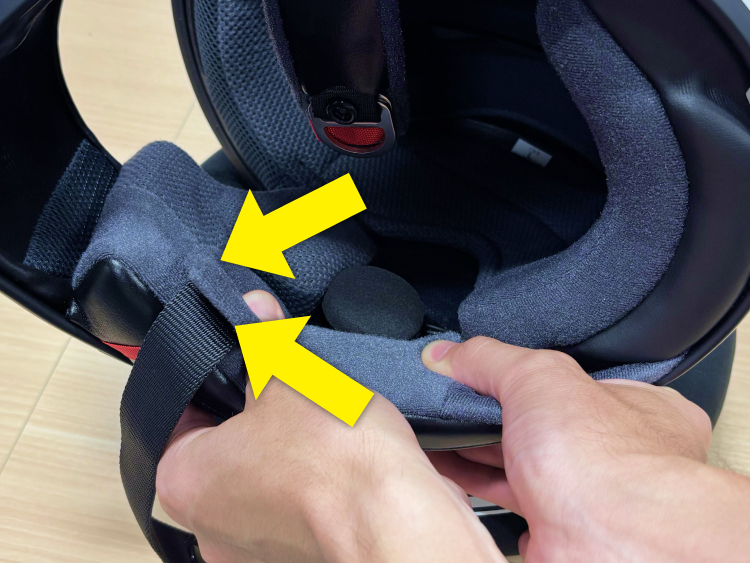

STEP9左側スピーカー取付け

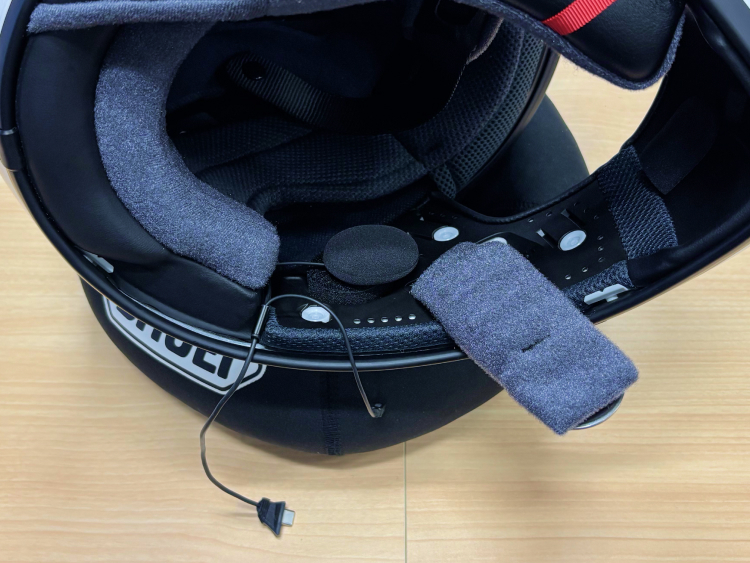

スピーカーの左耳側を取付けます。
配線はチークパッドの裏側に収納します。無理な角度には曲げず、スピーカーユニットの分岐部に負担がかからないようにご注意ください。
マイクの取付け

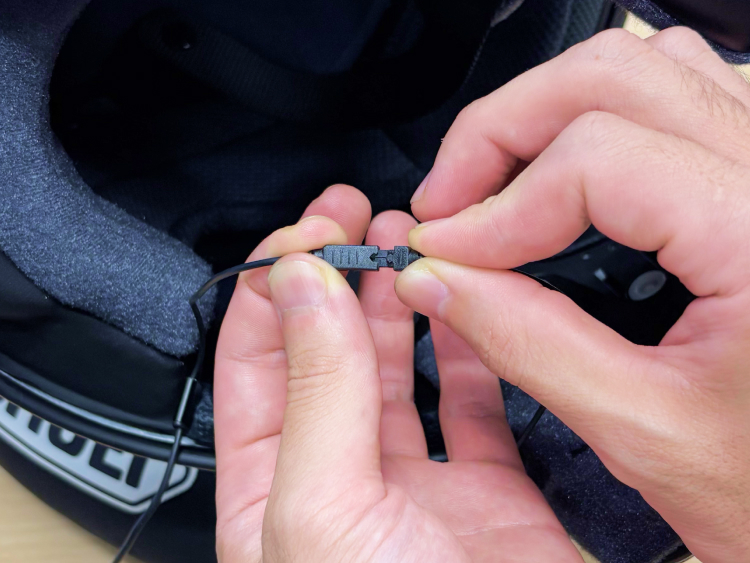

STEP10マイク接続
マイクを使用する場合は、スピーカーユニットコネクタ部のガイドにあわせて、ワイヤーマイクを接続します。

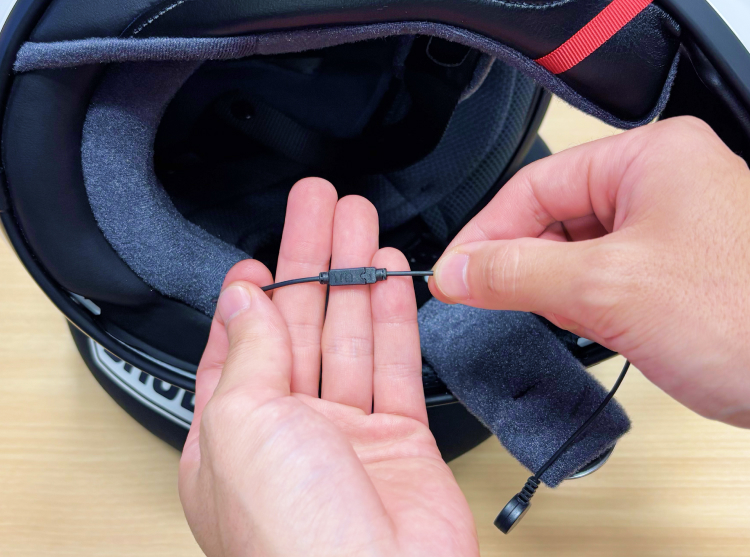

STEP11マイク接続2
F
ワイヤーマイクを接続した状態。
STEP12マイクスポンジ貼付け
ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付けます。

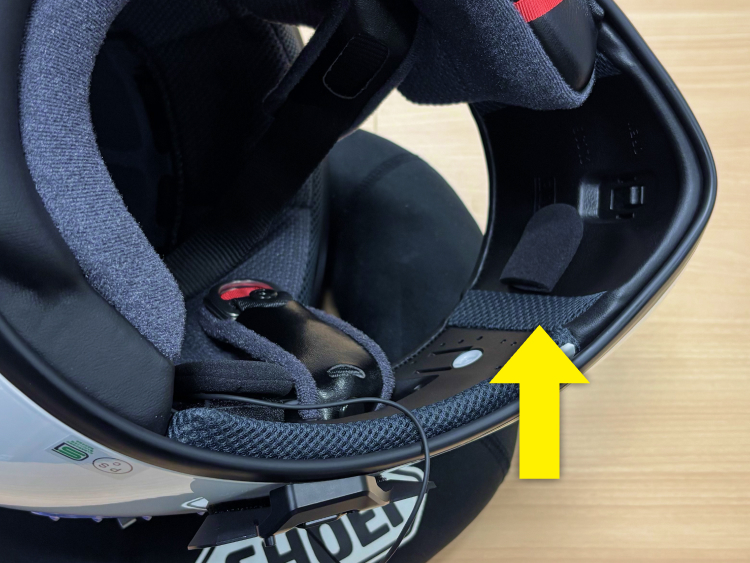

STEP13マイク差込み
集音部(穴の空いている面)が口元を向くようにして、ワイヤーマイクをスポンジへ差し込みます。
STEP14チークパッド取付け

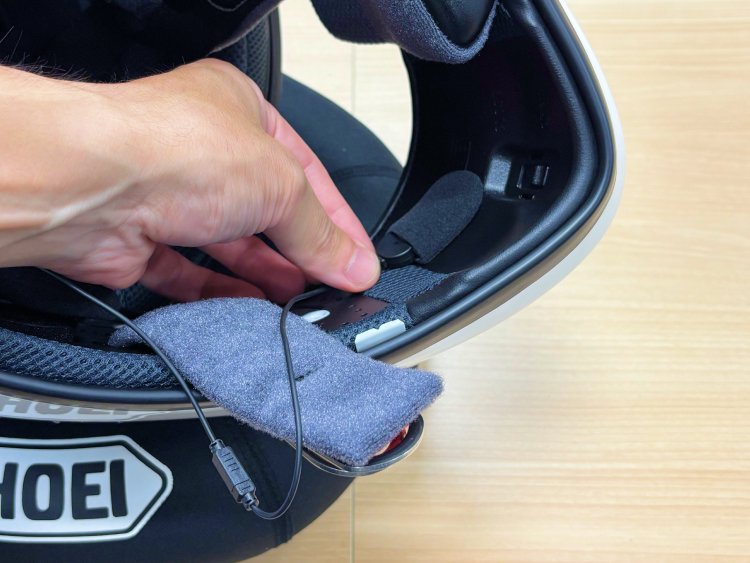

配線が無理な角度に曲がらないように注意しながら、チークパッドを取付けます。
ホックなどの構成部品に配線(特に分岐部やコネクタ部分)が嚙みこまないよう、チークパッドと帽体の隙間に収納するのがおすすめです。
本体の取付け
※写真はB+COM TALK ですが、 B+COM PLAYも同様の取付方法です。
STEP15面ファスナー分離

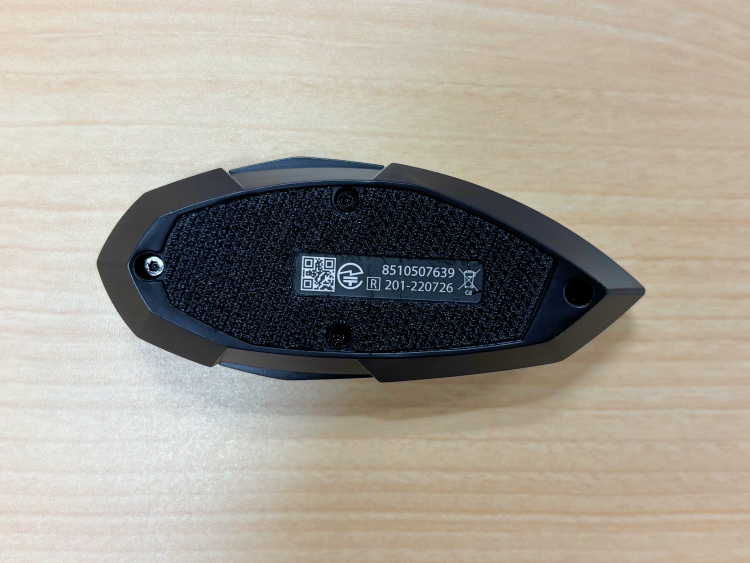

フック・ループが一組になっている、本体固定用面ファスナーを分離します。
※出荷時、面ファスナーのフック側(ざらざらしている面)はTALK本体に貼付けられています。余った面ファスナーは予備として保管ください。
STEP16取付け位置確認
本体固定用面ファスナー(ループ)を貼付ける前に、本体ユニットの取付け位置をあらかじめ確認しておきます。

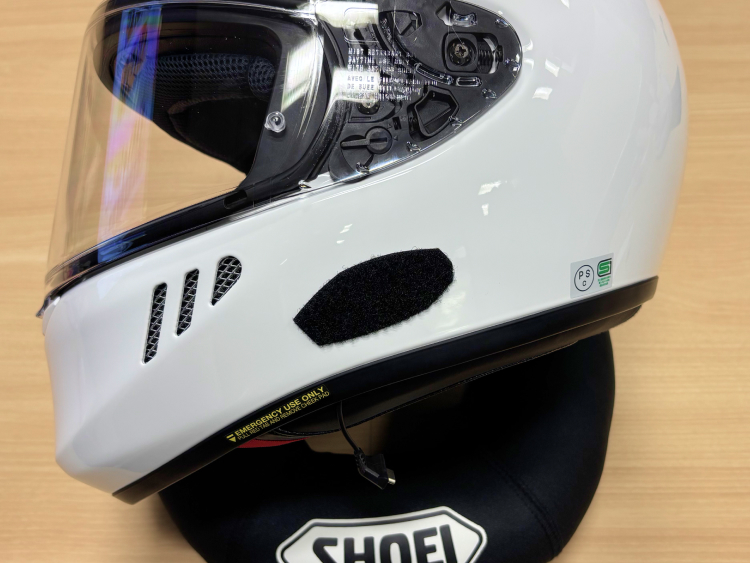

STEP17面ファスナー貼付け
位置を決めたら、ヘルメット左側面へ本体固定用面ファスナー(ループ)を貼り付けます。
※貼付ける前に、パーツクリーナーなどで貼付箇所を脱脂してください。
※貼付け後、約24時間保管しご使用ください。

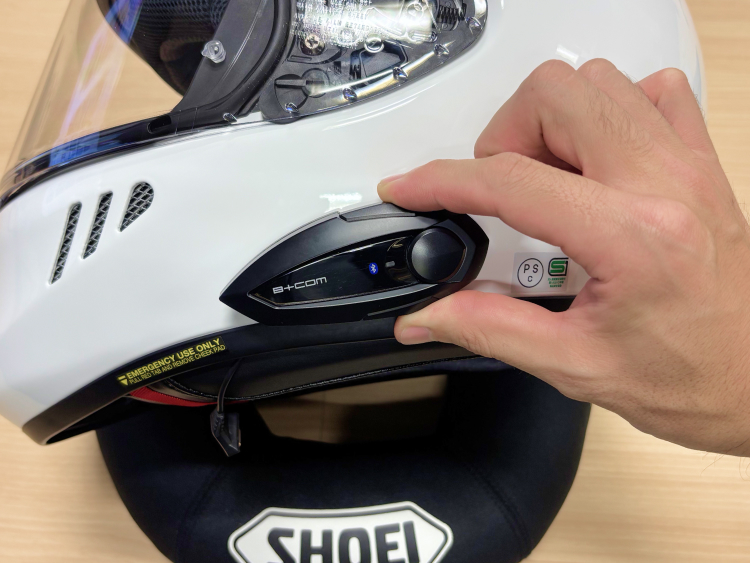

STEP18本体取付け
本体ユニットとスピーカーコネクタを接続してから、ヘルメットへ貼付けます。
STEP19取付け位置

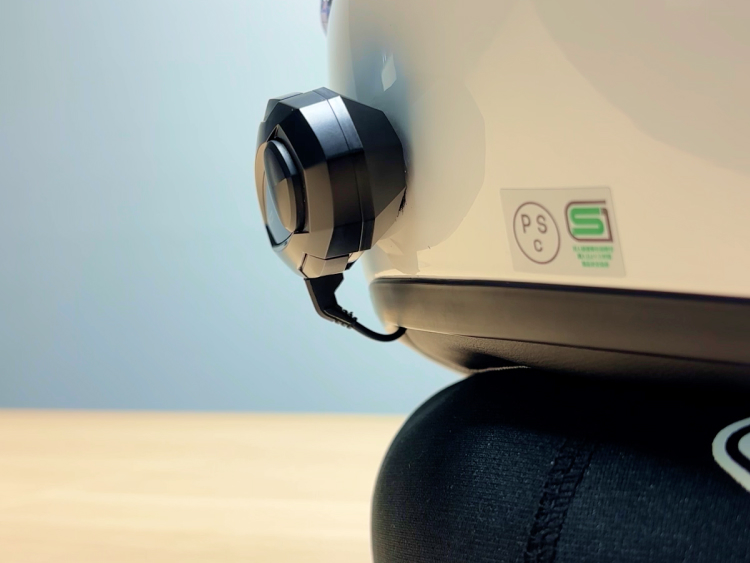

スピーカーケーブルがヘルメットのフチに沿った状態で、ある程度配線に遊びがある状態が理想的な取付け位置です。
※コネクタがヘルメットの下端より出てしまうと、床などに置いたときに当たってしまい破損の原因になります。

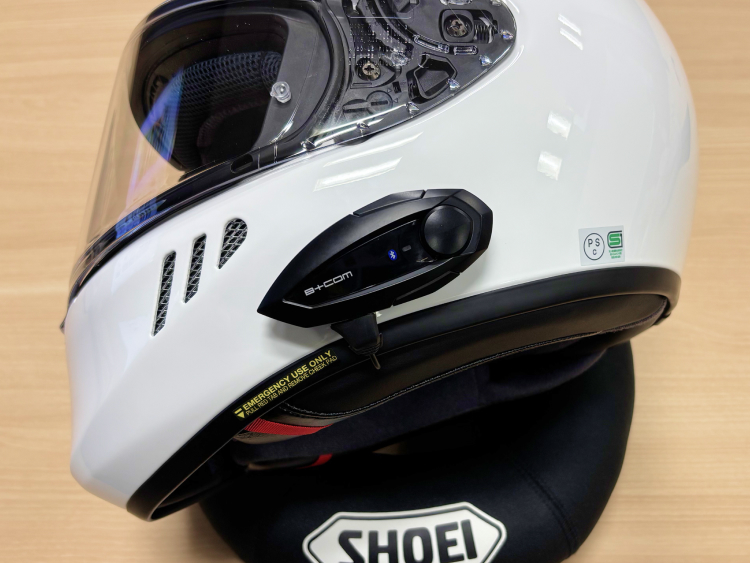

STEP20完成
以上で完成です。
