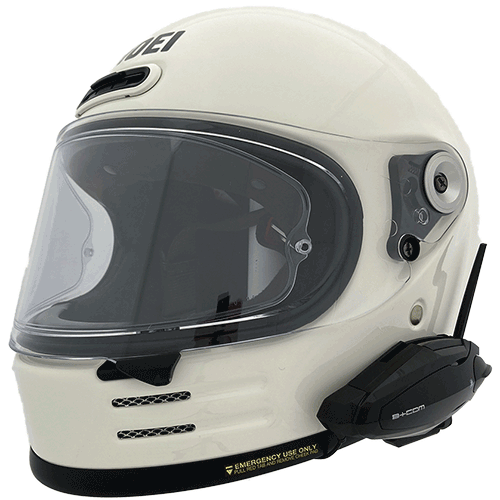

B+COM SB6X バイク用インカム フルフェイスヘルメット取付方法 SHOEI Glamster

取付前の準備

STEP1取付準備

取付準備

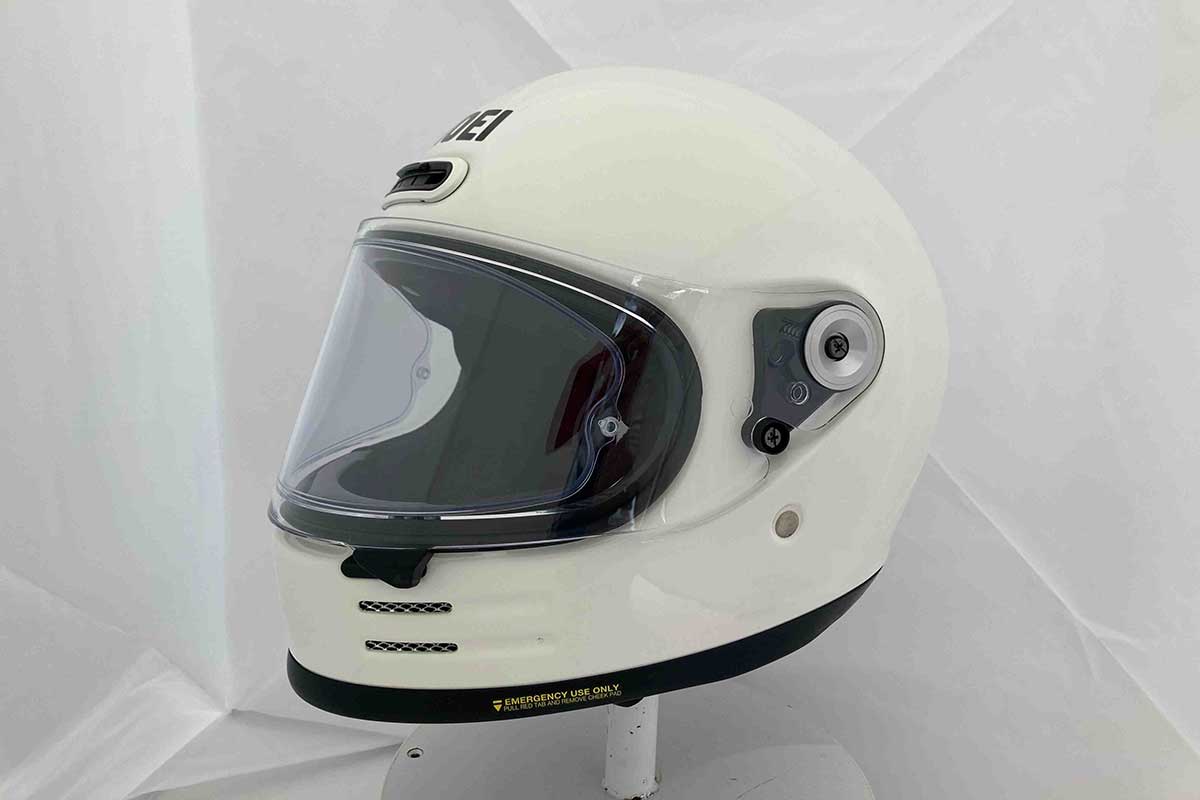

SHOEIヘルメット「Glamster」のB+COM取付方法をご紹介します。

STEP2B+COMの準備

B+COMの準備

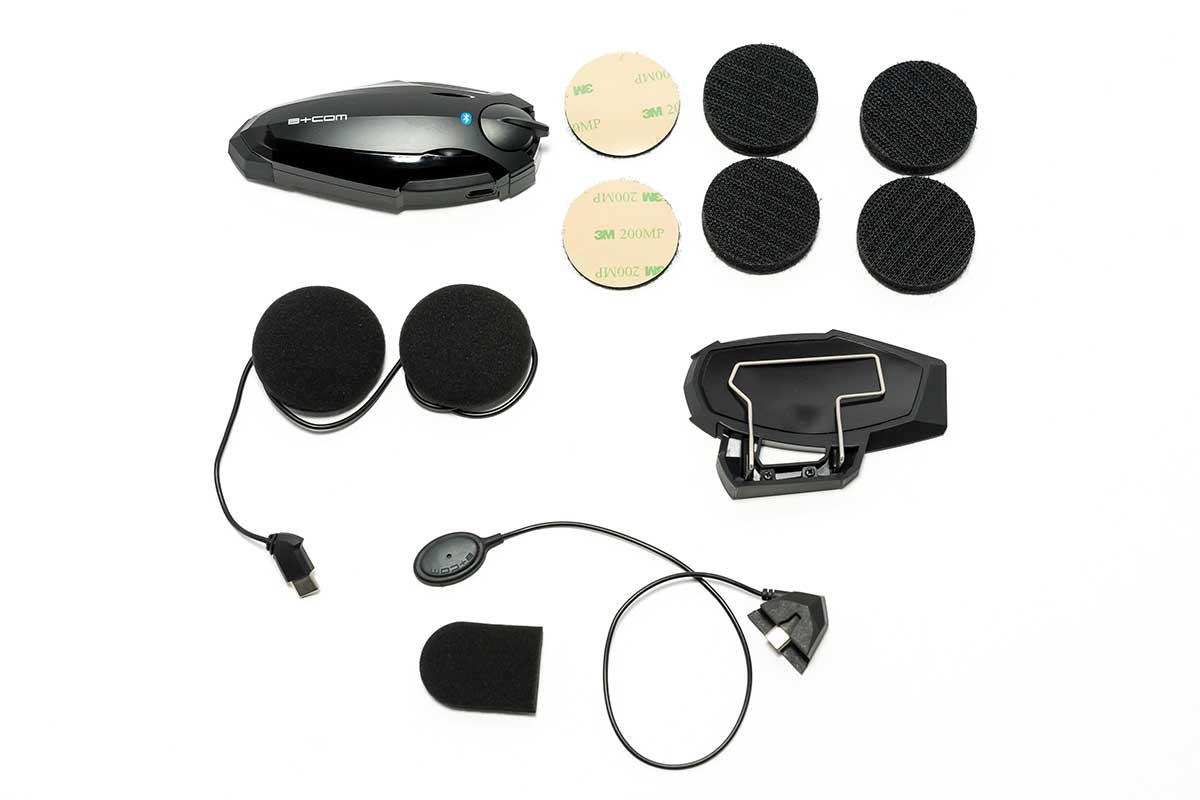

画像を参考にB+COM1キット分を用意します。

ベースプレートの組み立て方法はこちら

STEP3スピーカー準備

スピーカー準備

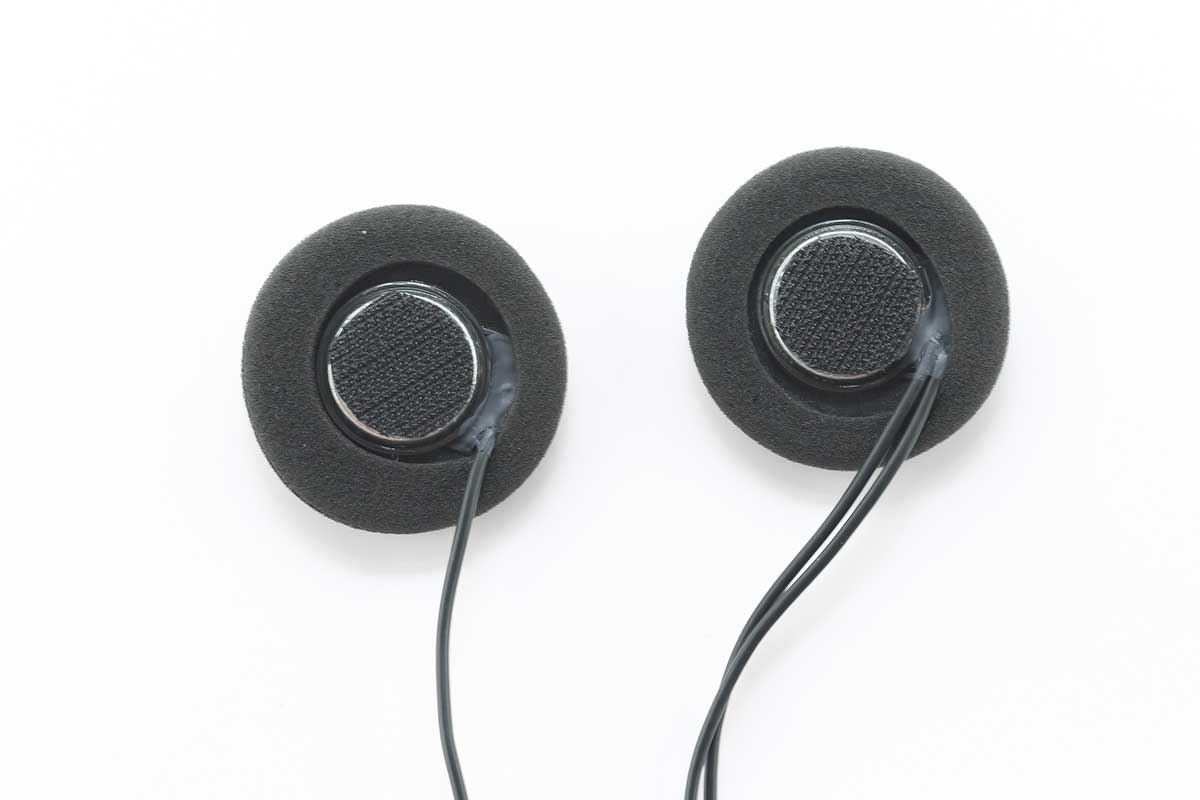

スピーカーの裏面に面ファスナー(オス) を貼り付けます。

STEP4パッド取外し

チークパッド取外し

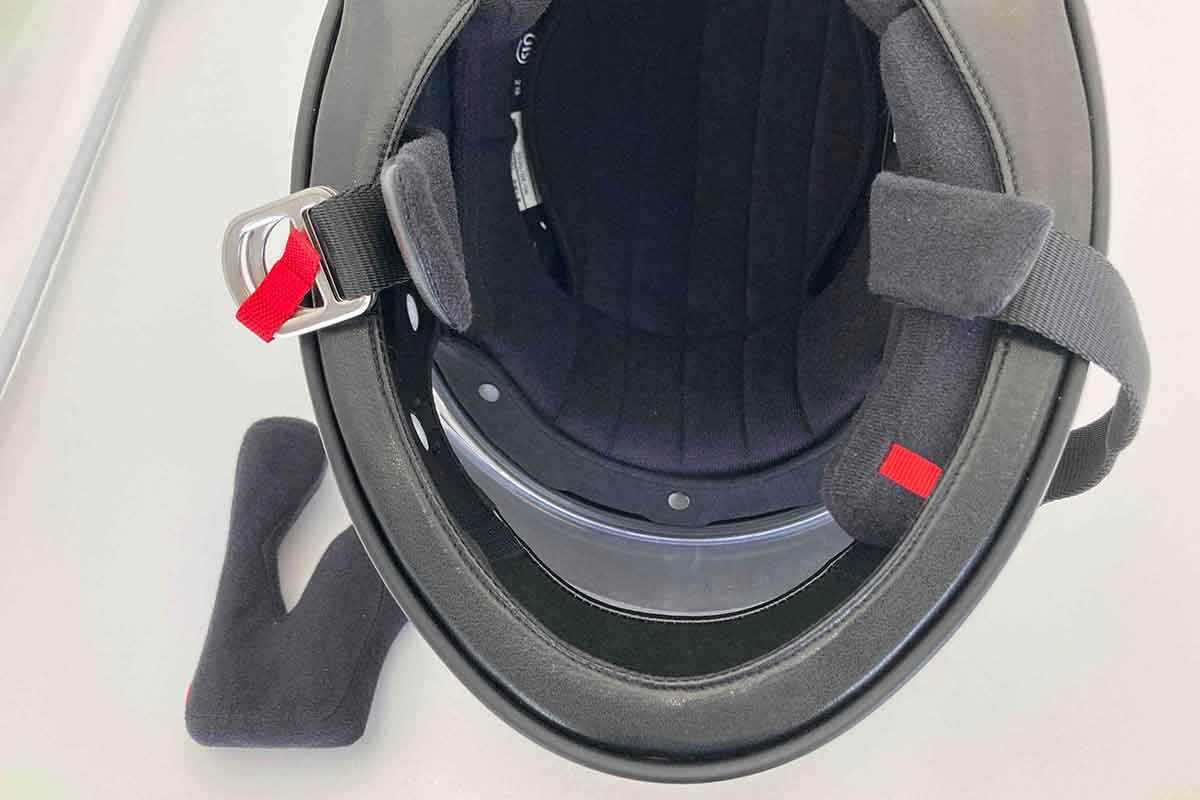

ヘルメットのチークパッドを取り外します。

※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。

スピーカーの取付け

STEP5面ファスナー貼付け

面ファスナー貼付け

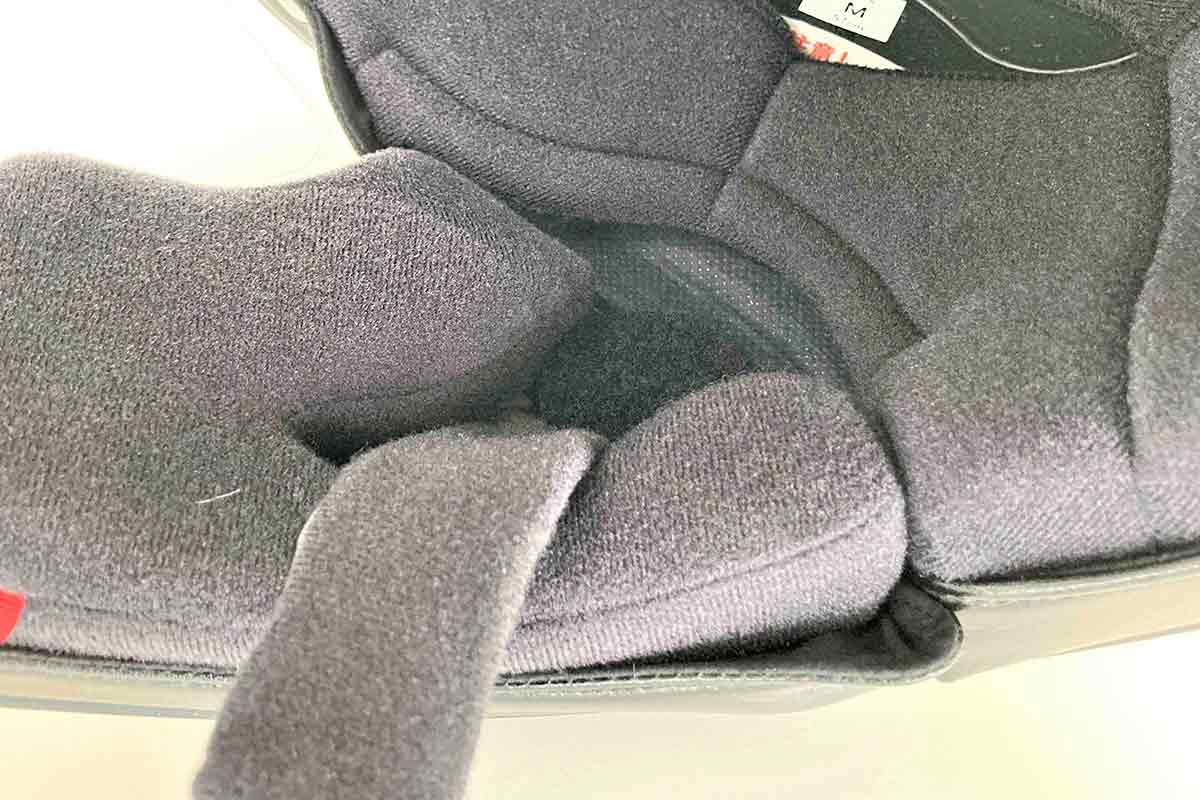

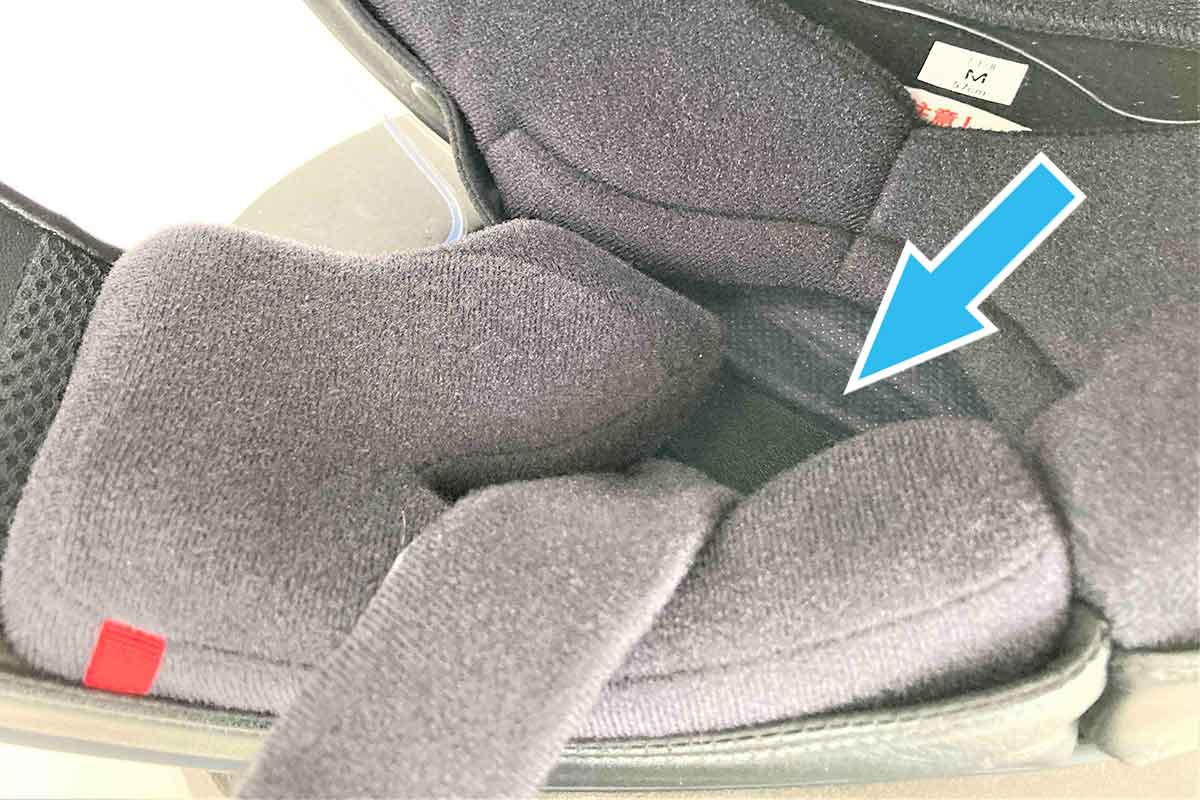

左右のイヤースペースへ、「スピーカー固定用面ファスナー」を貼り付けます。

STEP6調整パッド貼付け

調整パッド貼付け

耳とスピーカーとの隙間が生じる場合は「スピーカー調整パッド」を1枚貼り付けてください。

※個人差がありますが、[Glamster]は必要ない場合が多いです。

STEP7右側スピーカー取付け

右側スピーカー取付け

スピーカーを取付けます。

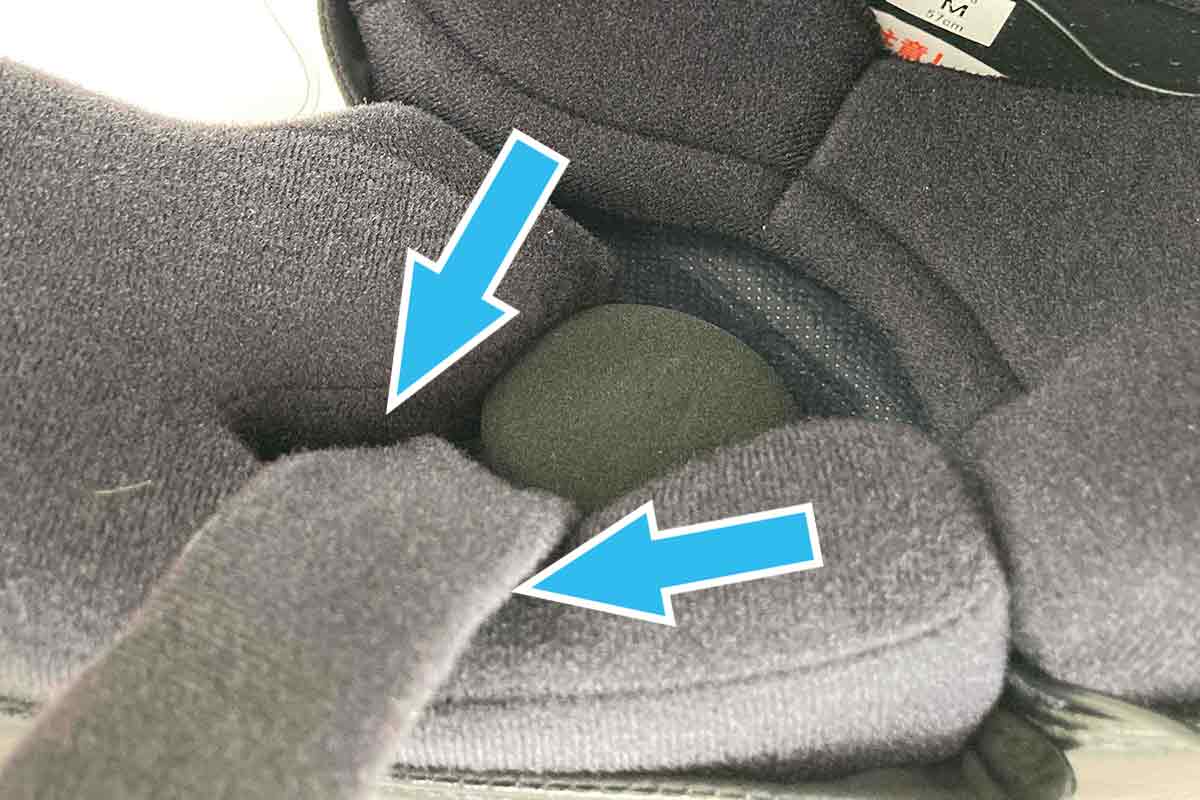

イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

STEPEXスモールスピーカー

B+COM スモールスピーカー

どうしても耳が圧迫される場合は、より小型・薄型設計の「ヘルメットスピーカーセット5 SMALL(スモール)」のご利用をおすすめします。

※ドライバーサイズが小型化されているため、音量・音質は標準スピーカーの方が上回ります。


B+COMスモールスピーカー

STEP8スピーカー配線

スピーカー配線

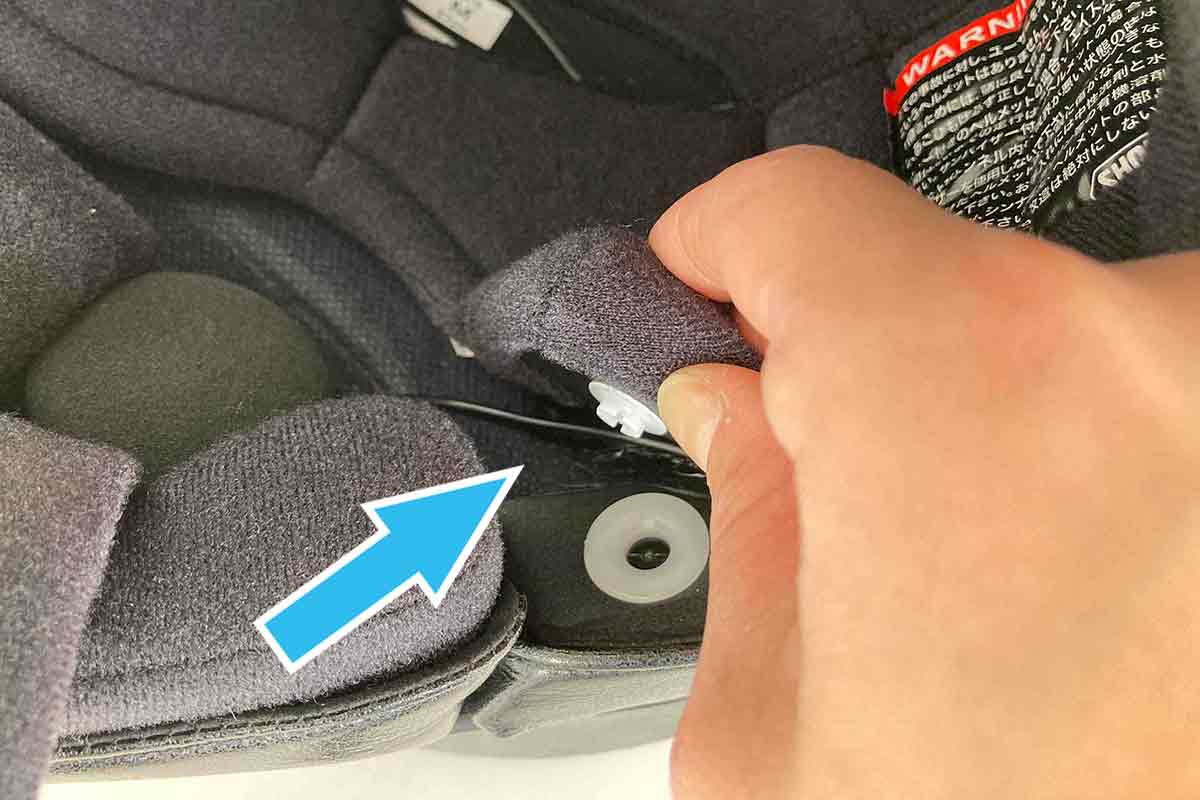

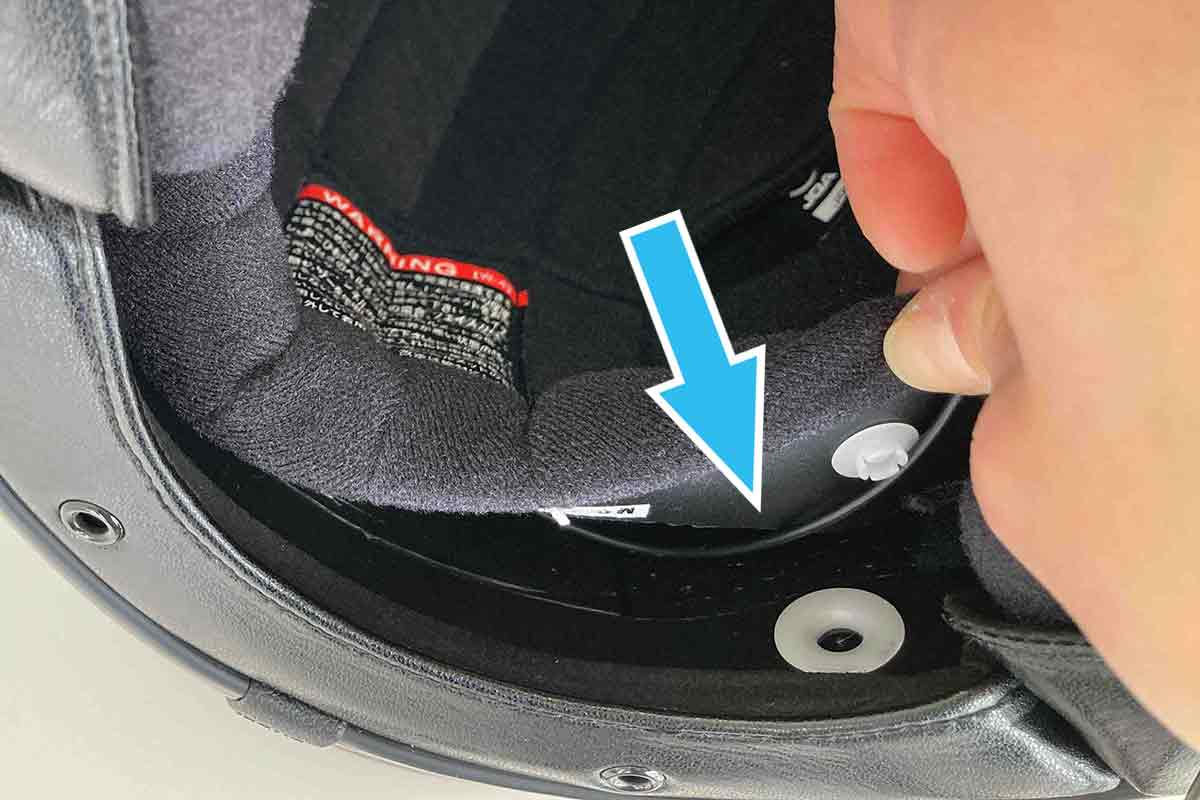

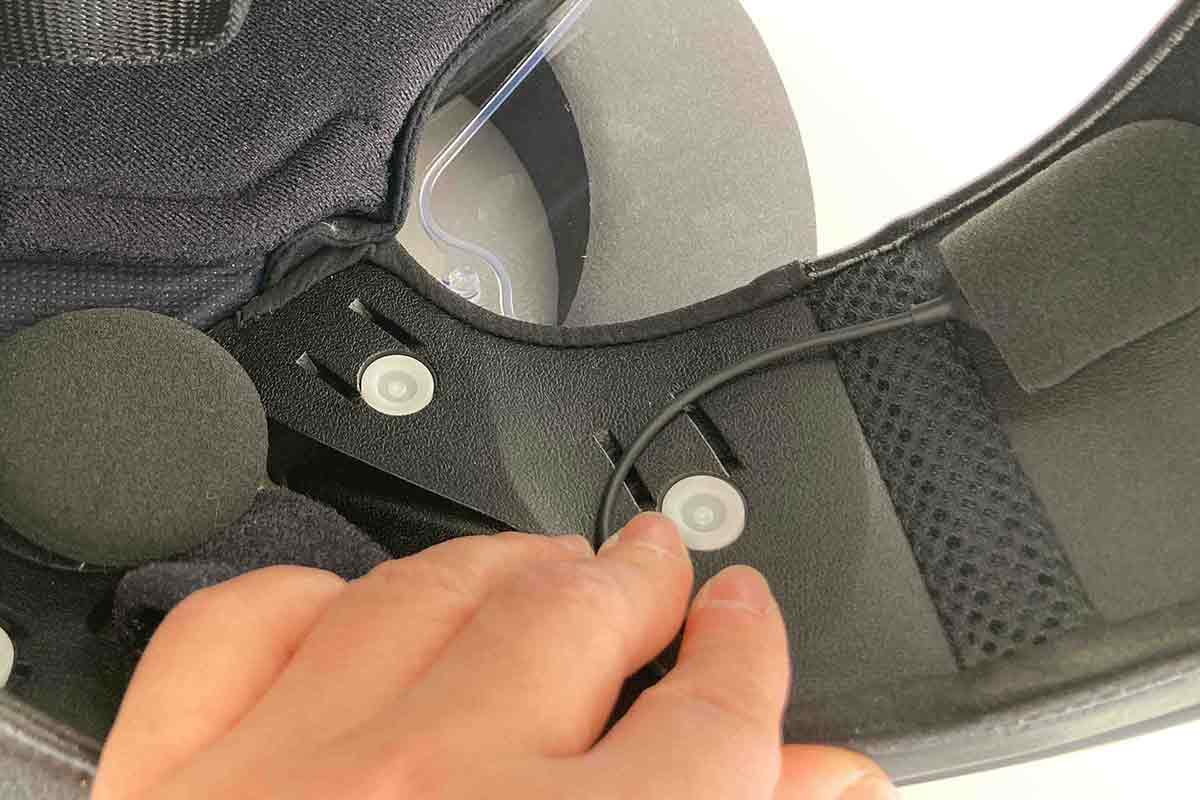

ヘルメット後方右側のホックを外し、配線をホックの内側に通します。

STEP9スピーカー配線2

スピーカー配線2

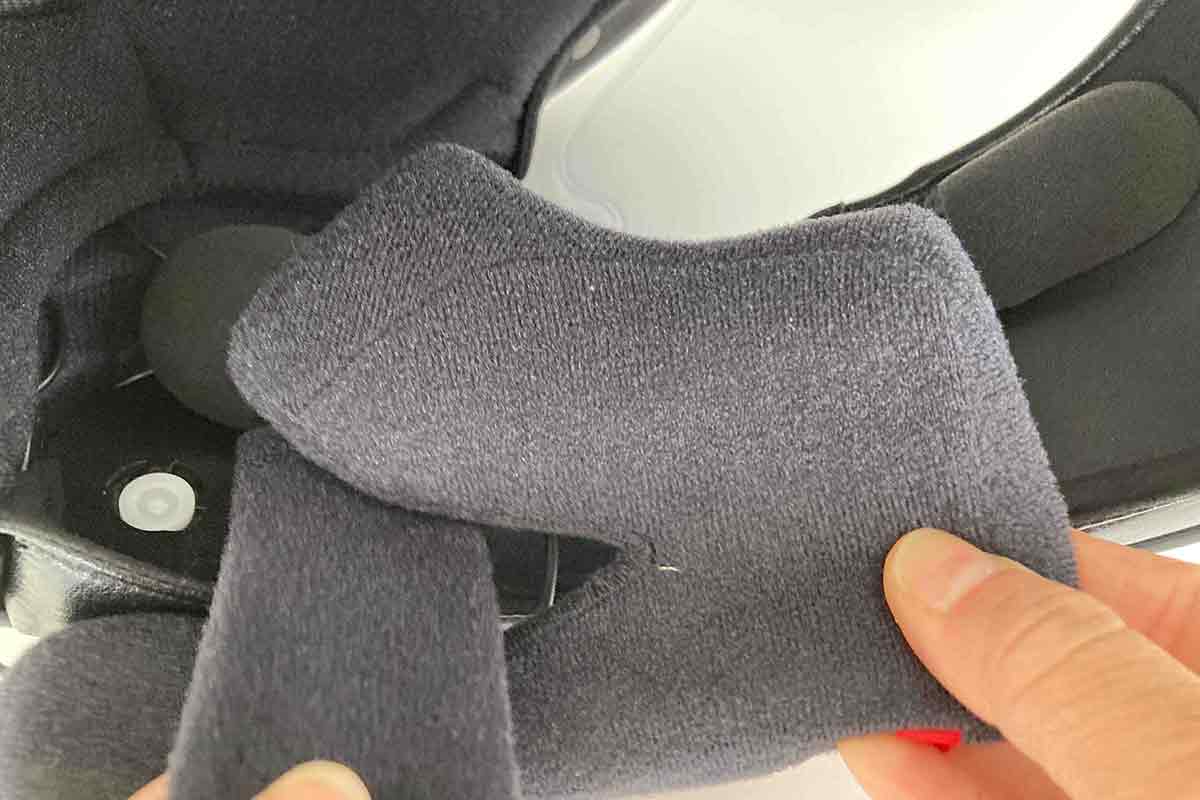

内装の裏側に配線を通します。

STEP10左側スピーカー取付け

左側スピーカー取付け

右側も同様に、スピーカーを取付けます。

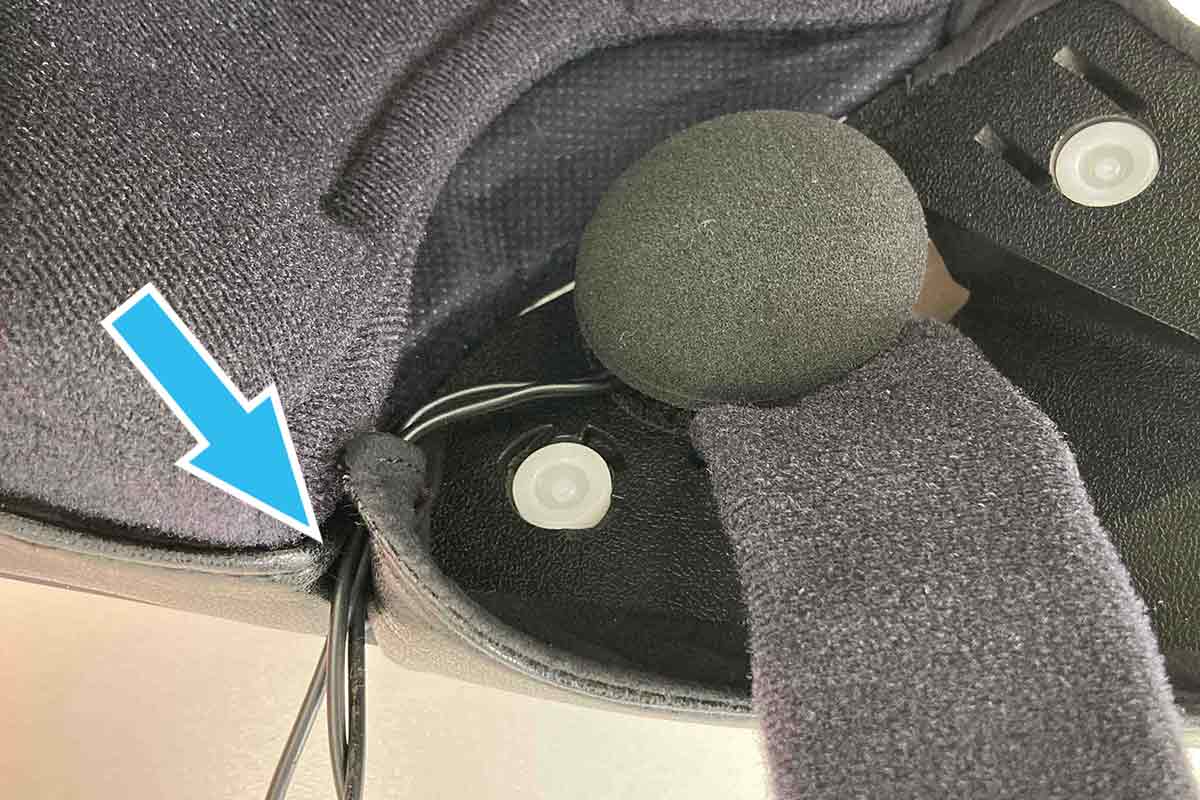

配線は内装の隙間から出しておきます。

ベースプレートの取付け

STEP11ベース取付け

ベース取付け

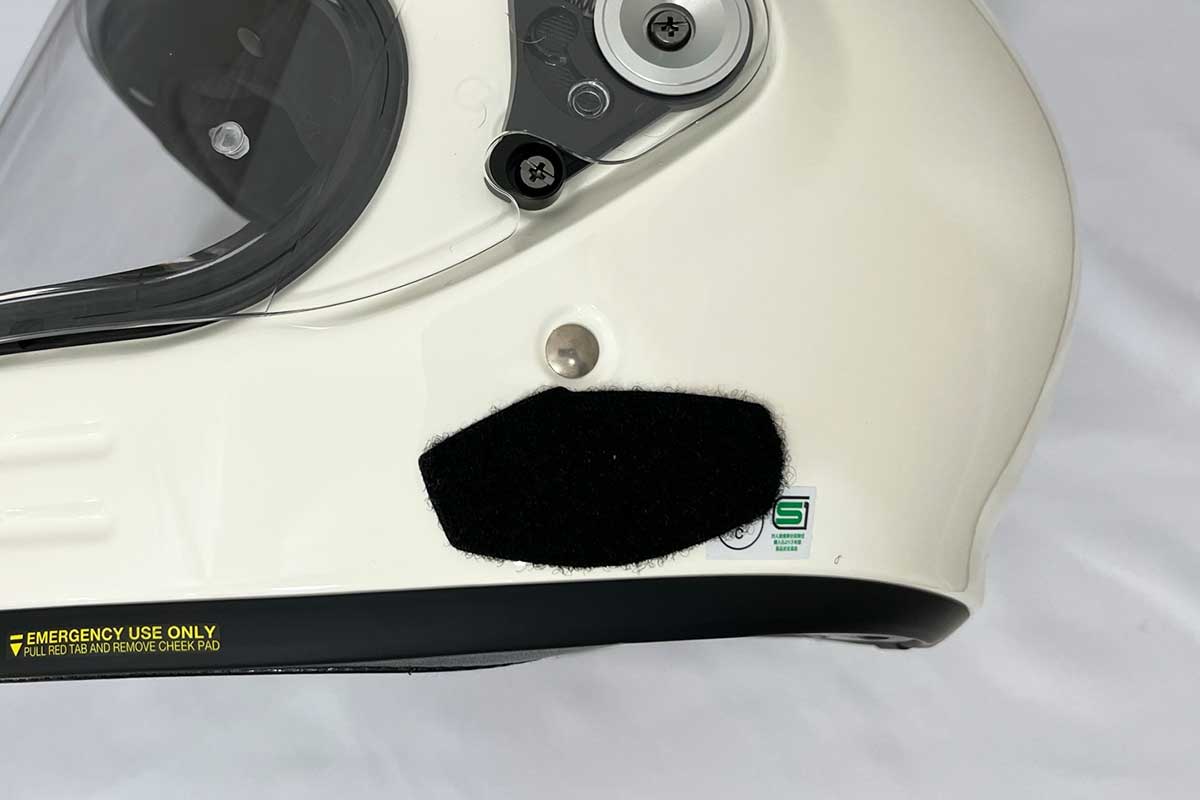

「Glamster」はワイヤークリップベースと貼付けベースのどちらでも取付けできます。
※SB6Xのアンテナがシールドへ干渉しないよう、取付け位置をあらかじめご確認ください。

ベースプレートの組み立て方法はこちら

STEP12ベース取付け2

ベース取付け

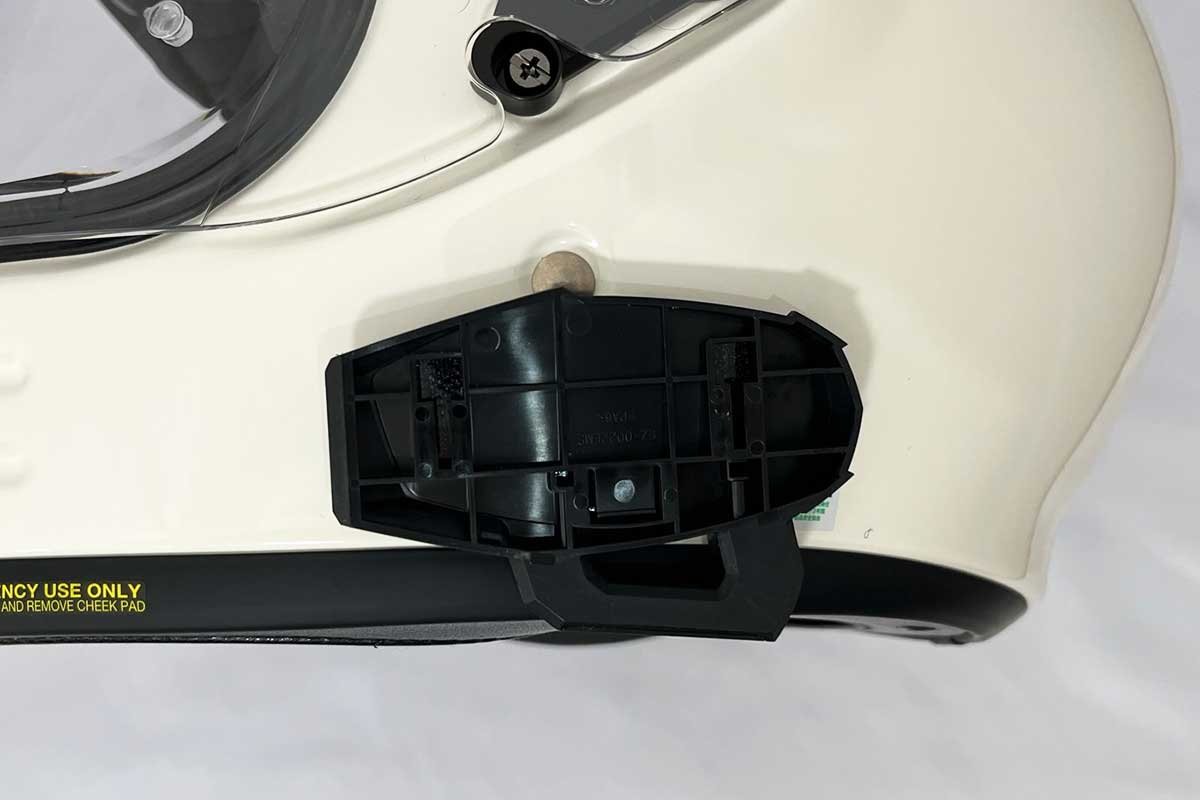

面ファスナーを使用し、ベースプレートを貼付けた状態。

マイクの取付け

STEP13マイクスポンジ貼付け

マイクスポンジ貼付け

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付けます。

STEP14ワイヤーマイク取付け

ワイヤーマイク取付け

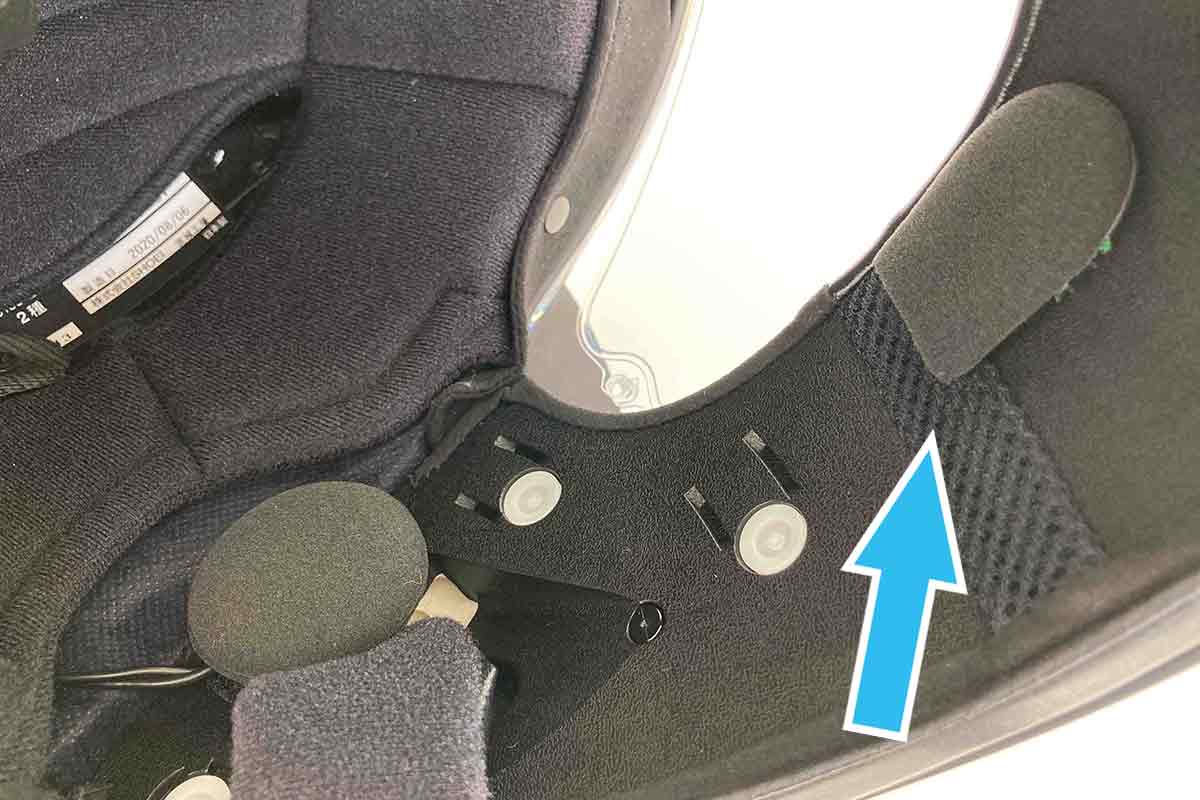

チークパッド内側のホックを避けて配線しながら、ワイヤーマイクを取り付けます。

※マイクの裏表に注意してください。穴の空いている方が、集音する方向です。

STEP15チークパッド取付け

チークパッド取付け

チークパッドを戻します。
このとき、スピーカーとマイクの配線が外に出るようにします。

STEP16ケーブルの取回し

ケーブルの取回し

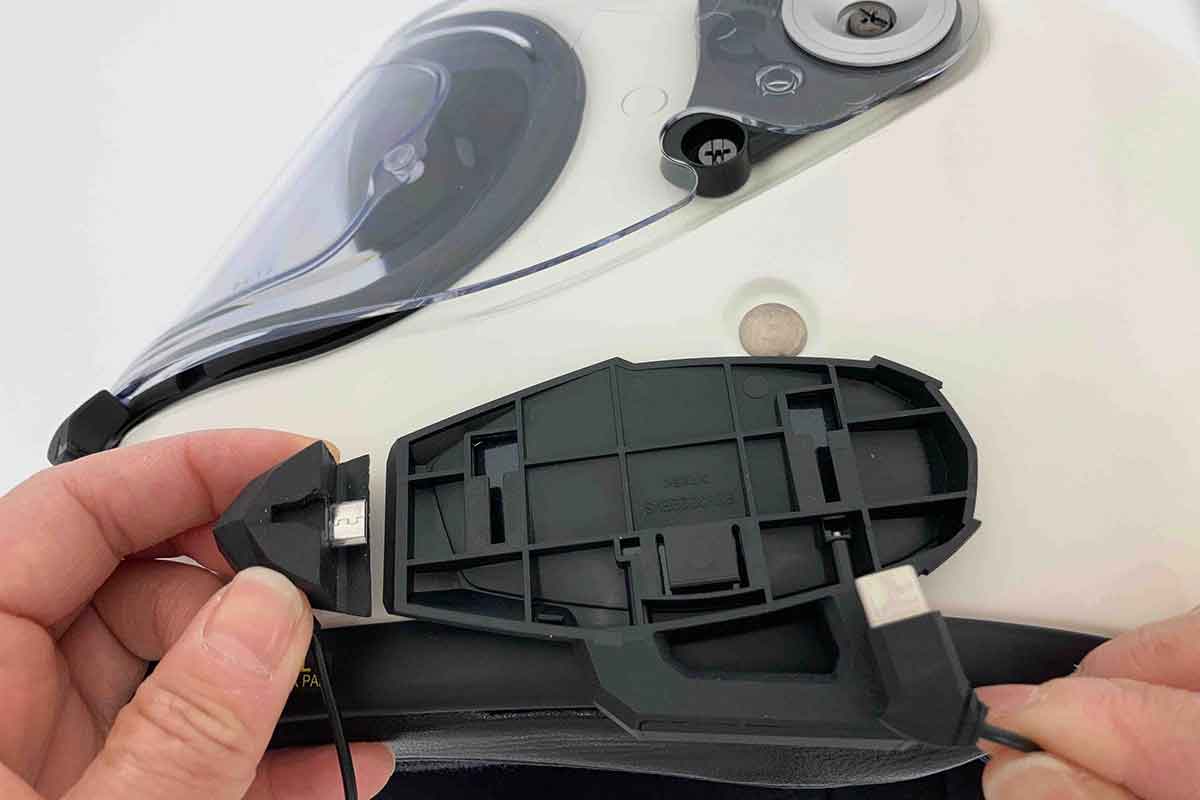

スピーカーとワイヤーマイクのコネクタを外に取り出します。

本体ユニットの取付け

STEP17配線取り出し

本体ユニット取付け

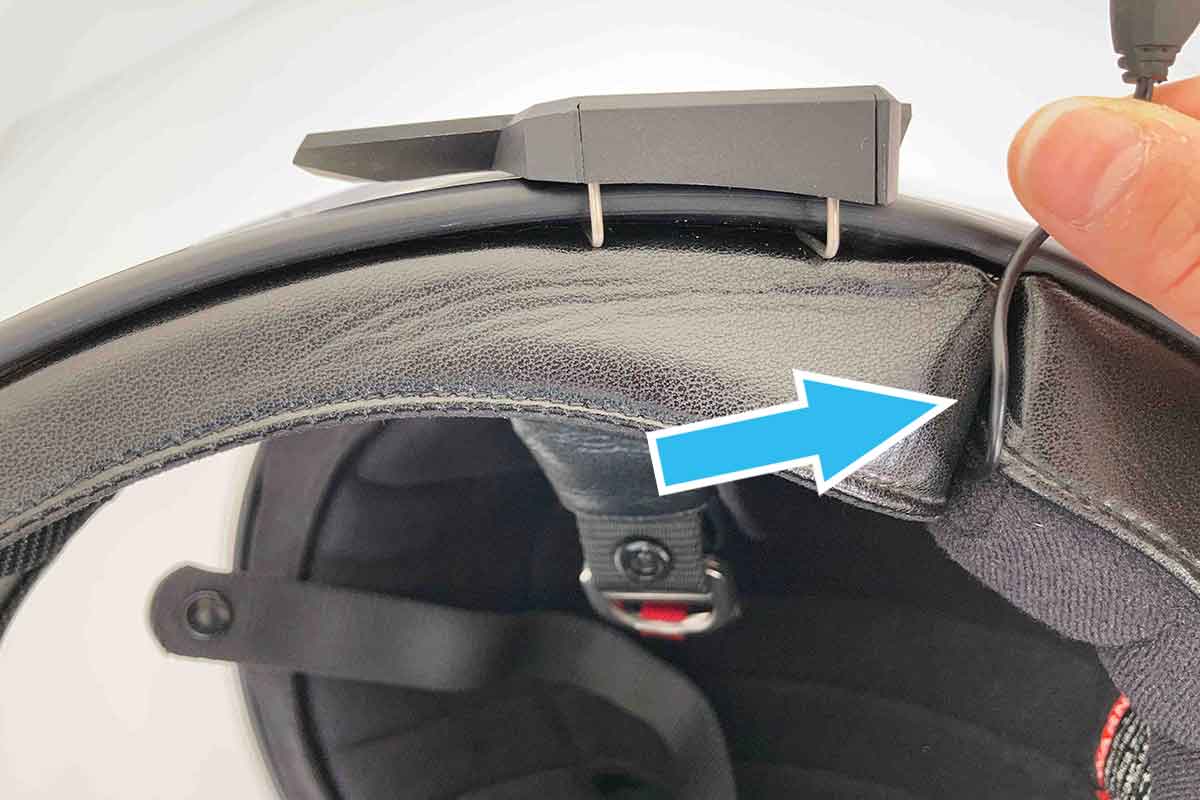

スピーカーの配線は、内装の隙間から外へ取り出します。

STEP18本体ユニット取付け

配線収納

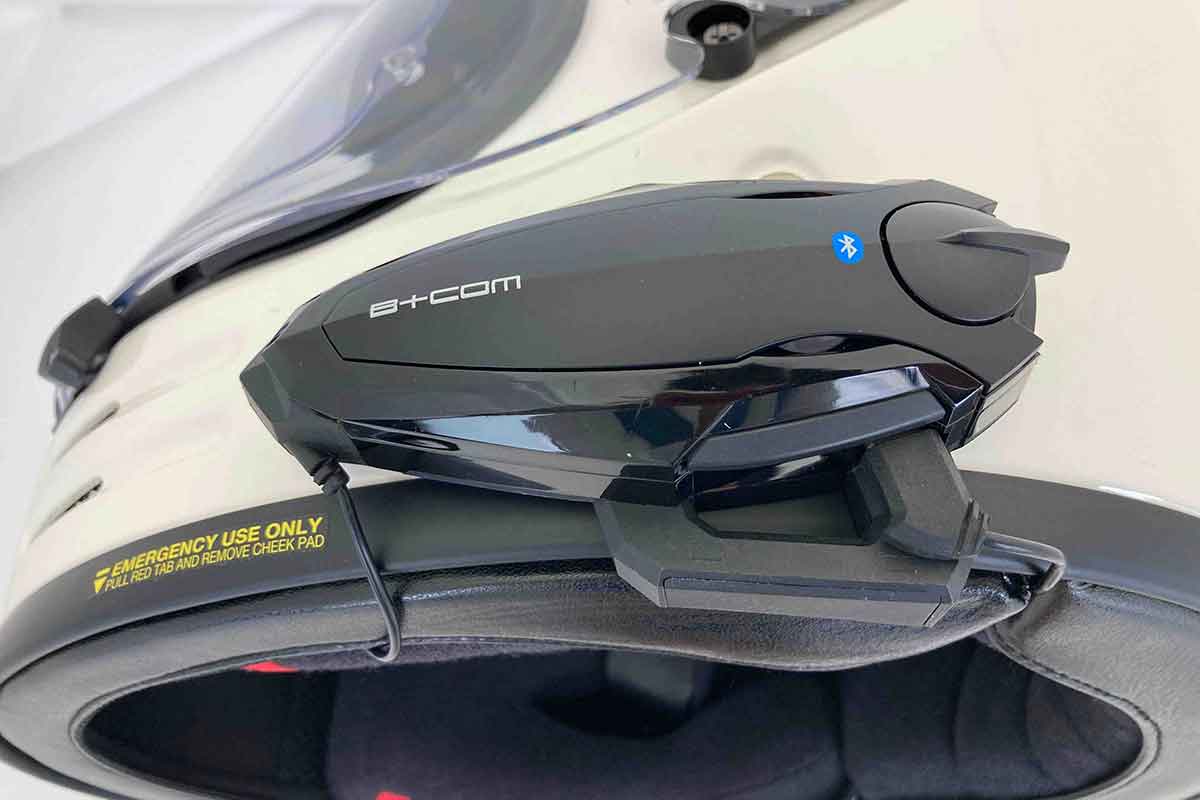

本体ユニットを取り付け、ワイヤーマイクやスピーカーのコネクタを接続します。
スピーカーコネクタは、本体後ろ側に配線が出る向きで接続します。

STEP19完成

完成

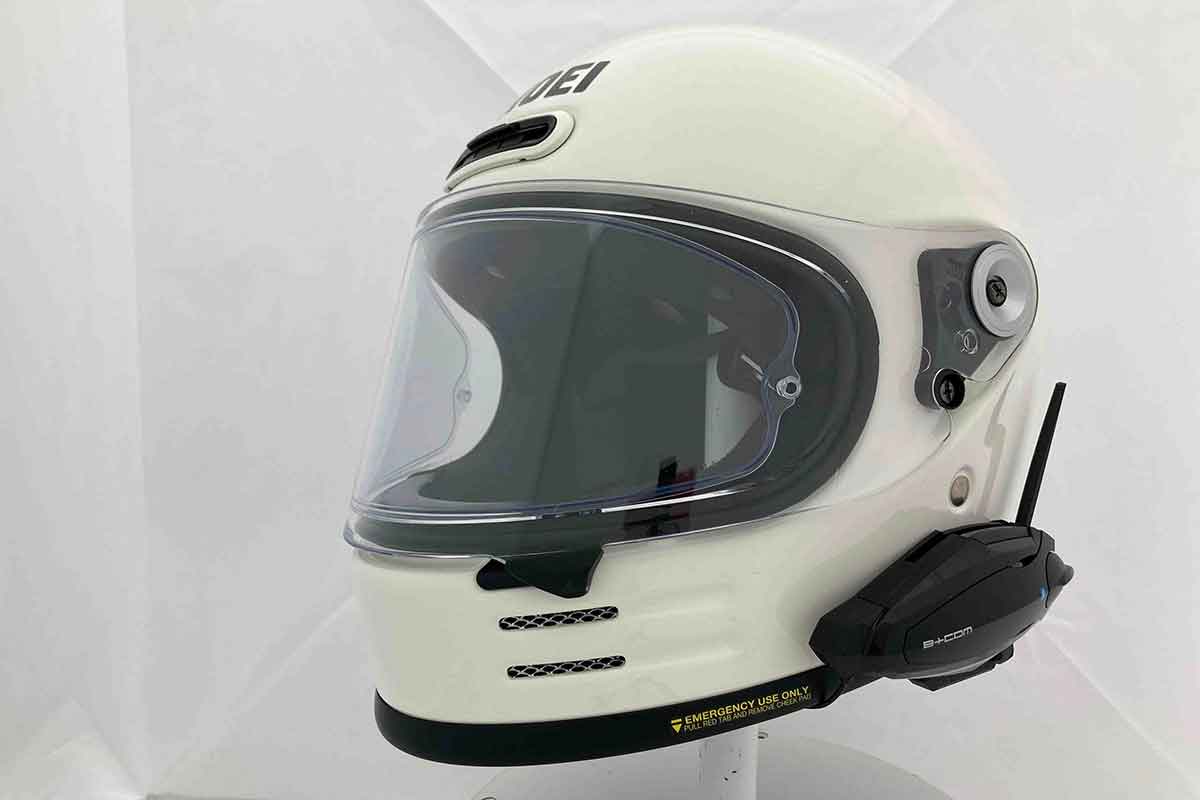

以上で完成です。

付録:ベースプレート組み立て

STEP1ベースプレートの用意

ベースプレートの用意

ベースプレート本体、保護ラバー、ワイヤークリップを用意します。
別途、プラスの精密ドライバー(#1)が必要です。

STEP2貼付け箇所の脱脂

貼付け箇所の脱脂

保護ラバーを貼り付ける前に、貼付箇所をアルコールやパーツクリーナーなどで脱脂します。

STEP3保護ラバー貼付け

貼付け箇所の脱脂

貼付部の角に合わせながら、保護ラバーを貼り付けます。

STEP4ワイヤークリップホルダー取り外し

ワイヤークリップホルダー取り外し

ドライバーを使用して、ワイヤークリップホルダーを固定しているネジを2箇所はずします。

STEP5ワイヤークリップホルダー取り外し2

ワイヤークリップホルダー取り外し2

ワイヤークリップホルダーを取り外します。

STEP6ワイヤークリップ差し込み

ワイヤークリップ差し込み

2箇所の穴へ、図の矢印の方向にワイヤークリップを差し込みます。

STEP7ワイヤークリップホルダー固定

ワイヤークリップホルダー固定

ワイヤークリップホルダーをガイドに沿って取付け、ネジを締めて固定します。

STEP8完成

ワイヤークリップホルダー固定

完成です。
ワイヤークリップホルダーが浮いていたり、がたつきがないか確認してください。
