B+COM ONE バイク用インカム フルフェイスヘルメット取付方法 SHOEI WYVERN ∅

SHOEIヘルメット「WYVERN ∅」のB+COM取付方法をご紹介します。

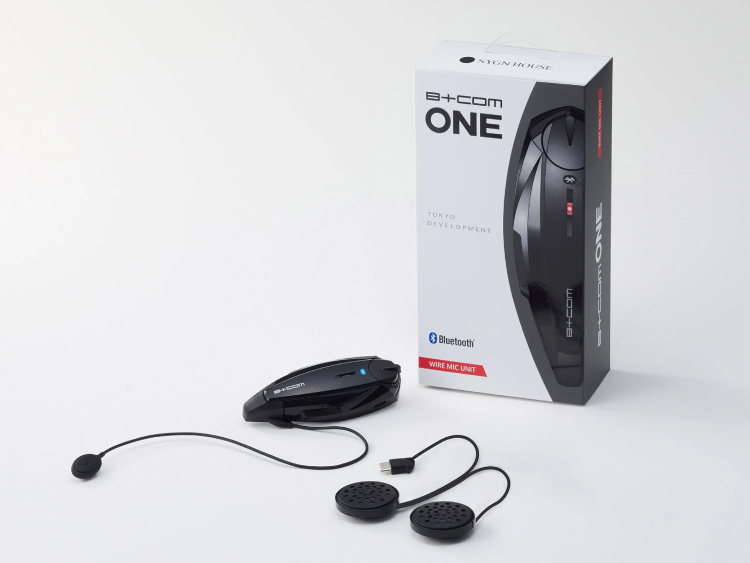

　　　　　B+COM1キット分を用意します。

ベースプレートの組み立て方法はこちら

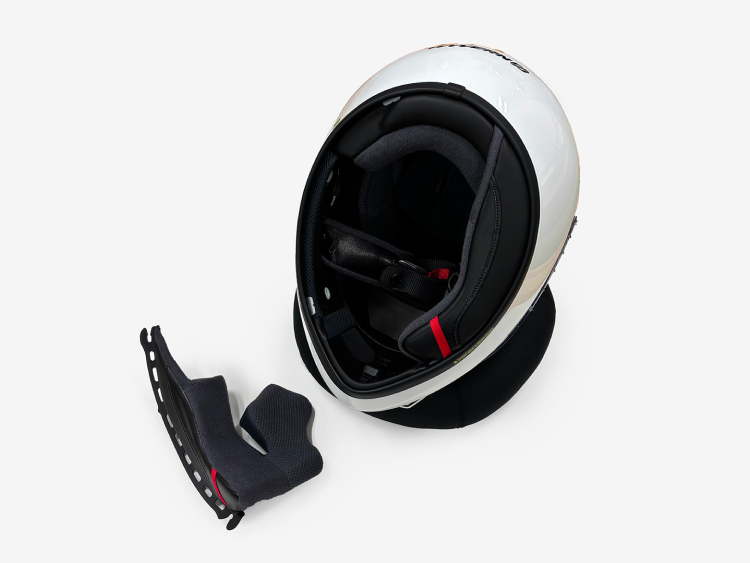

ヘルメットのチークパッドを取外します。
※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。

ヘルメット内の左右にあるイヤースペースへ、「スピーカー固定用面ファスナー」をそれぞれ貼付けます。

※貼付ける前に、パーツクリーナーなどで貼付け箇所を脱脂してください。
※貼付け後、約24時間保管しご使用ください。

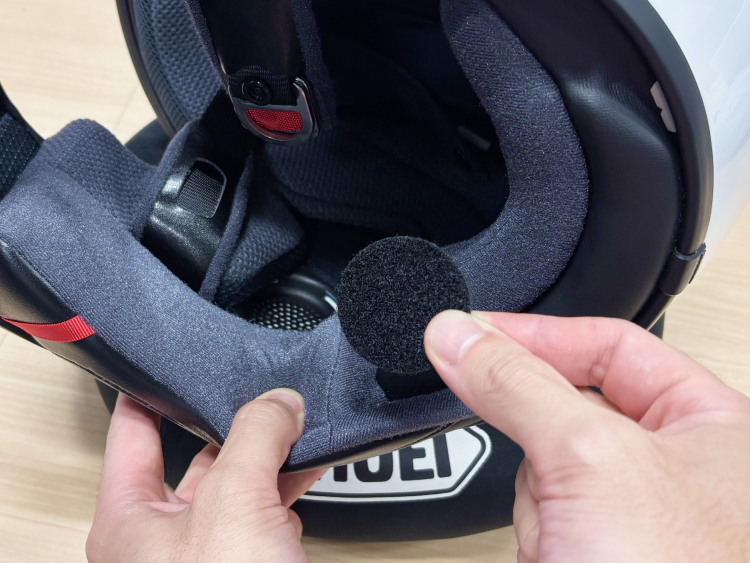

耳とスピーカーとの隙間が生じやすいため、「スピーカー調整パッド」を1枚貼付けることをおすすめします。

※個人差があるため、必ず調整してください。

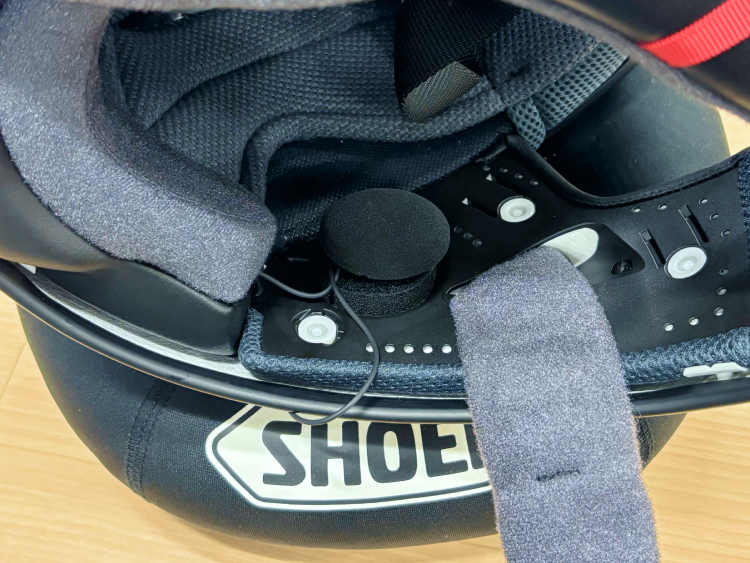

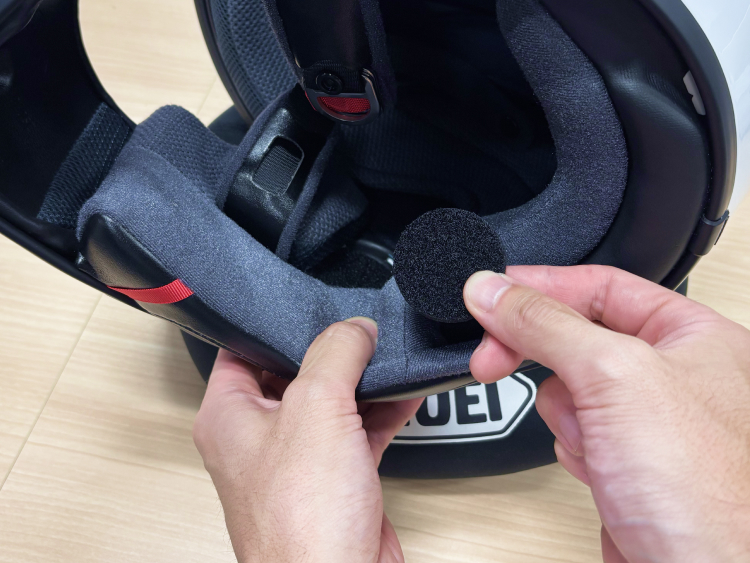

スピーカーを取付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

どうしても耳が圧迫される場合は、より小型・薄型設計の
「ヘルメットスピーカーセット5SMALL(スモール)」のご利用をおすすめします。
※ドライバーサイズが小型化されているため、音量・音質は標準スピーカーの方が上回ります。

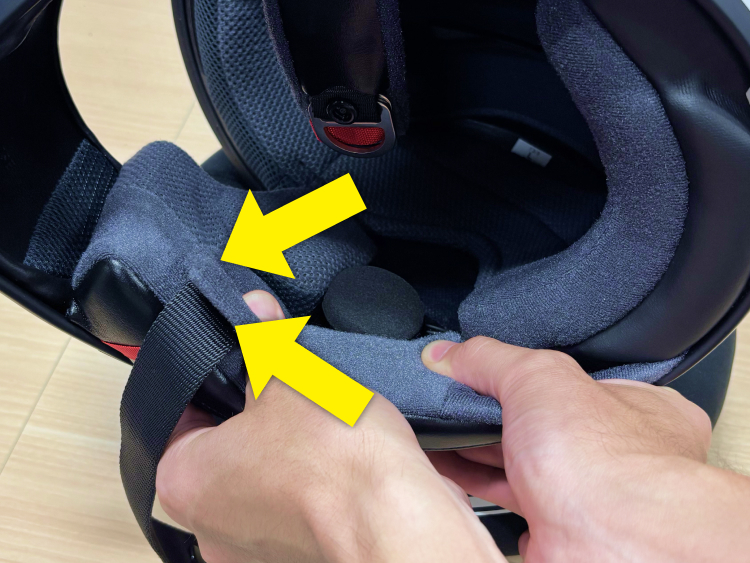

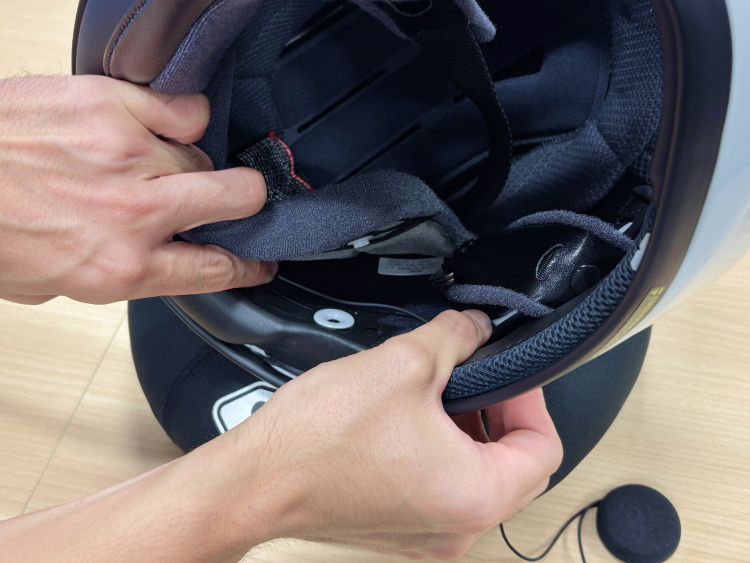

ヘルメット後方右側のホックを外し、配線をホックの内側に通します。

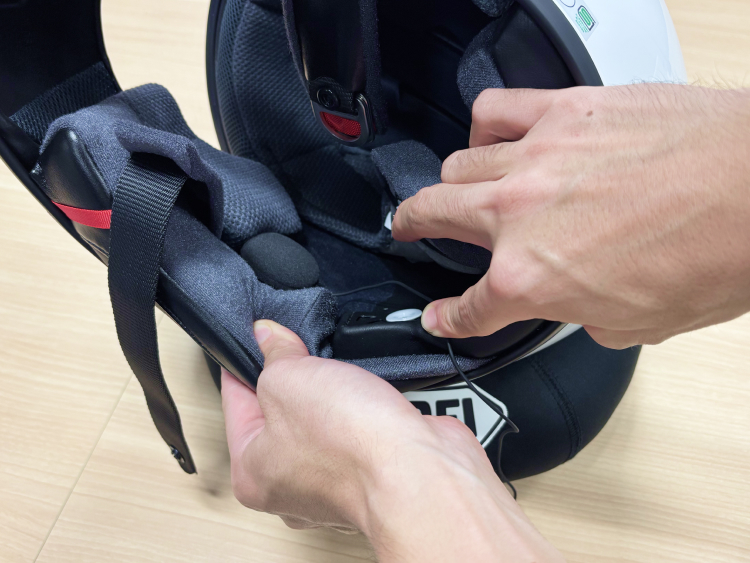

ヘルメット後頭部にあるリアパッドのホックを外し、配線をホックの内側に通します。

スピーカーの左耳側を取付けます。

ONEを「WYVERN∅」へ取付ける場合、ベースプレートは
面ファスナーで貼付けする方法がおすすめです。

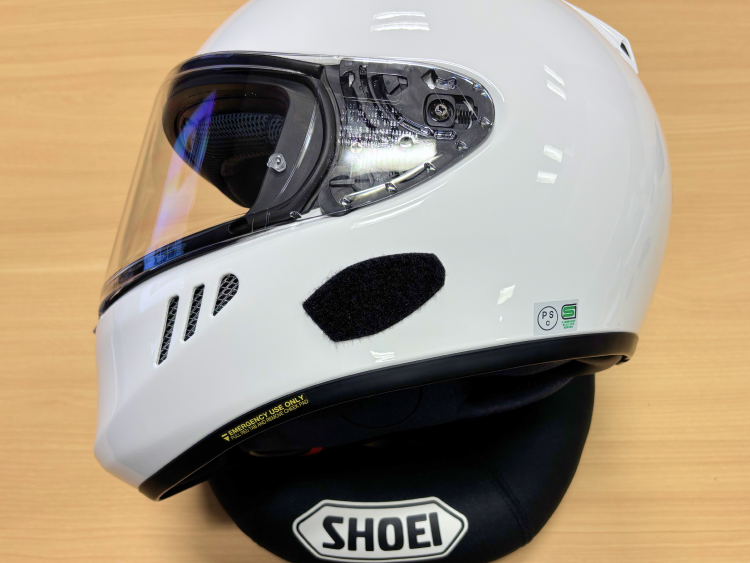

位置を決めたら、ベース用面ファスナーを貼付けます。

※貼付ける前に、パーツクリーナーなどで貼付け箇所を脱脂してください。
※貼付け後、約24時間保管しご使用ください。

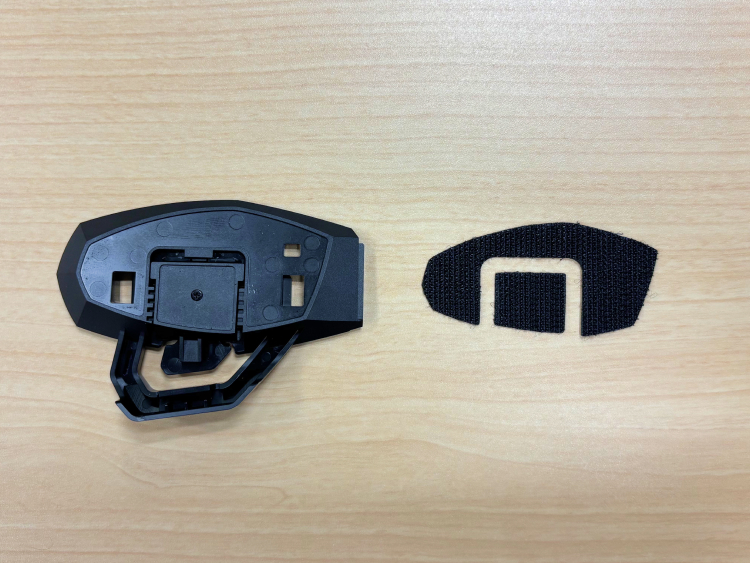

ベースプレート本体と面ファスナーフックを用意します。

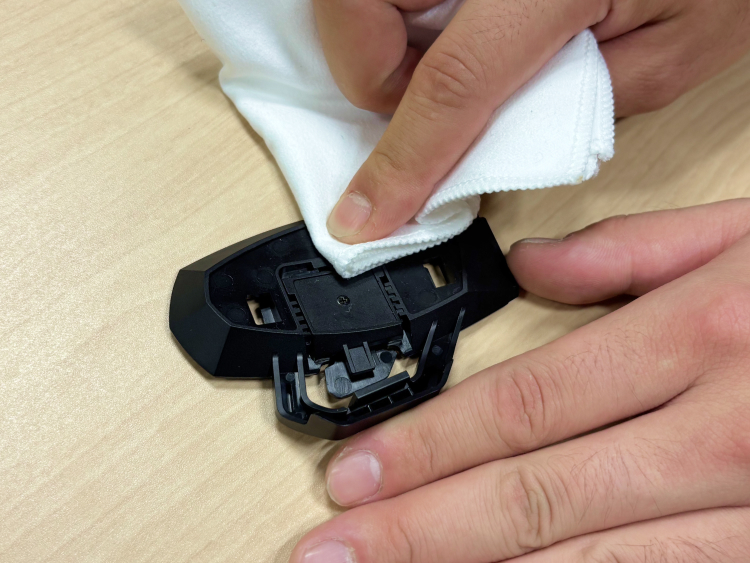

ベースプレート本体に面ファスナーフックを貼付ける前に、貼付箇所をアルコールやパーツクリーナーなどで脱脂します。

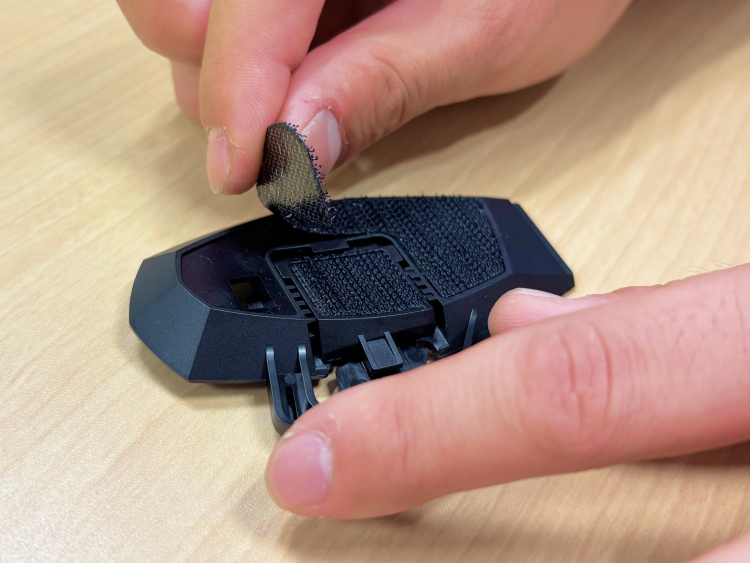

貼付部の角に合わせながら、面ファスナーフックを貼付けます。

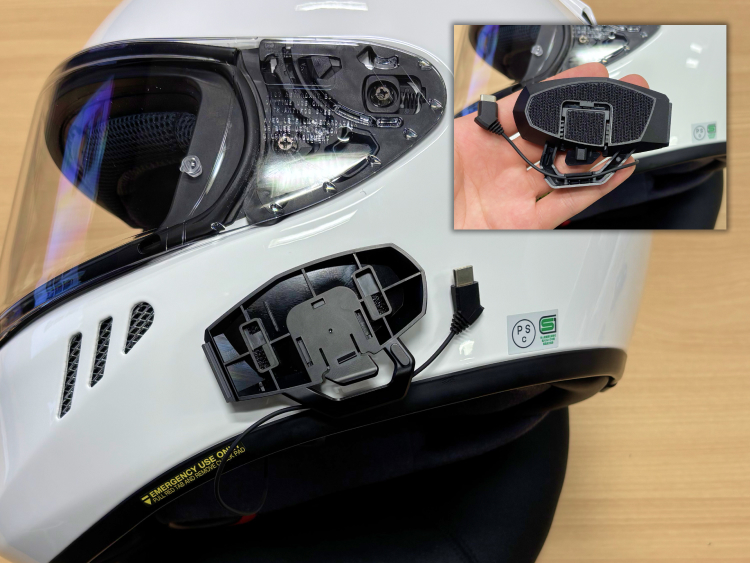

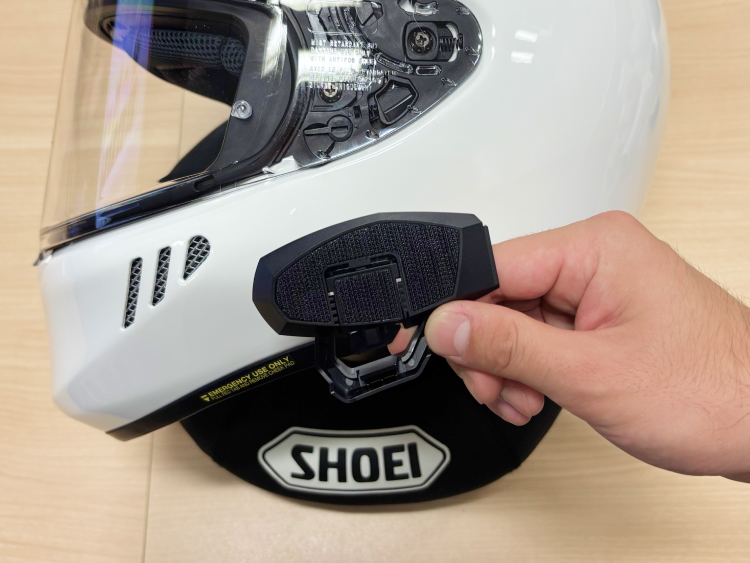

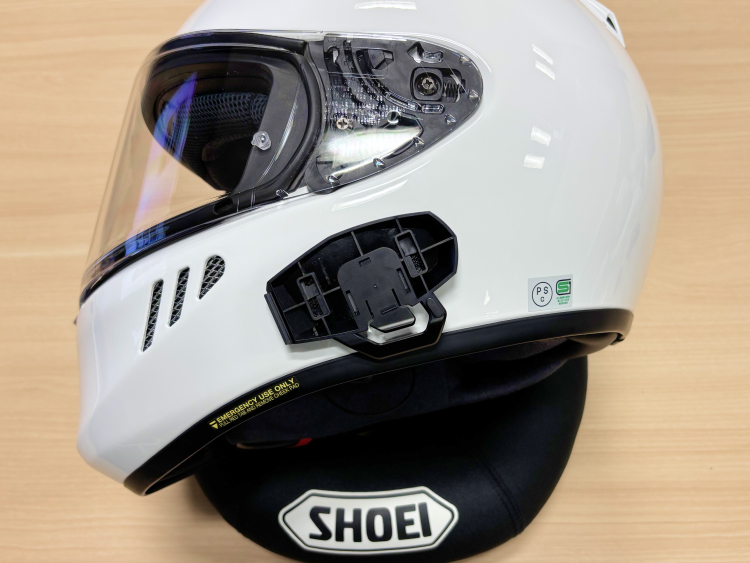

ベースプレートを貼付けます。

スピーカーの配線はベースの裏側を通すと、
きれいに取回すことができます。

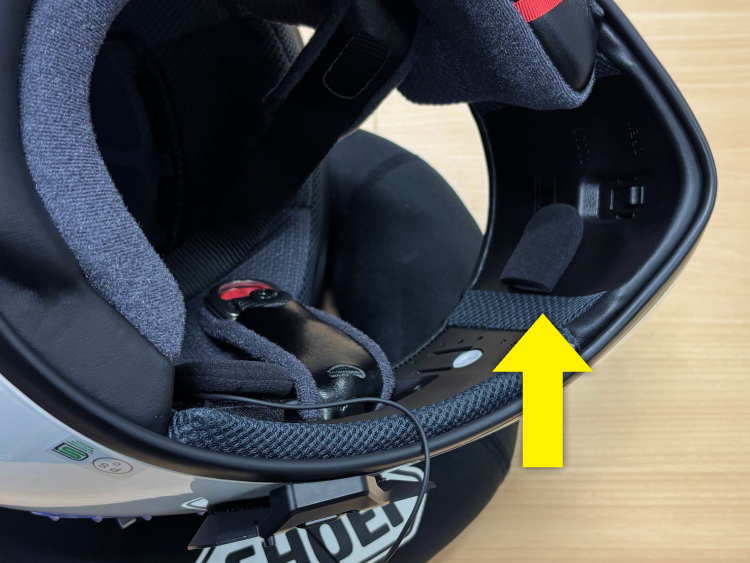

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼付けます。

チークパッド内側のホックを避けて配線しながら、ワイヤーマイクを取付けます。

※マイクの裏表に注意してください。穴の空いている方が、集音する方向です。

左側チークパッドを戻す前に、スピーカーやマイクの配線を整えます。
各配線に負担がかからないよう、ゆとりを持った取回しで収納してください。

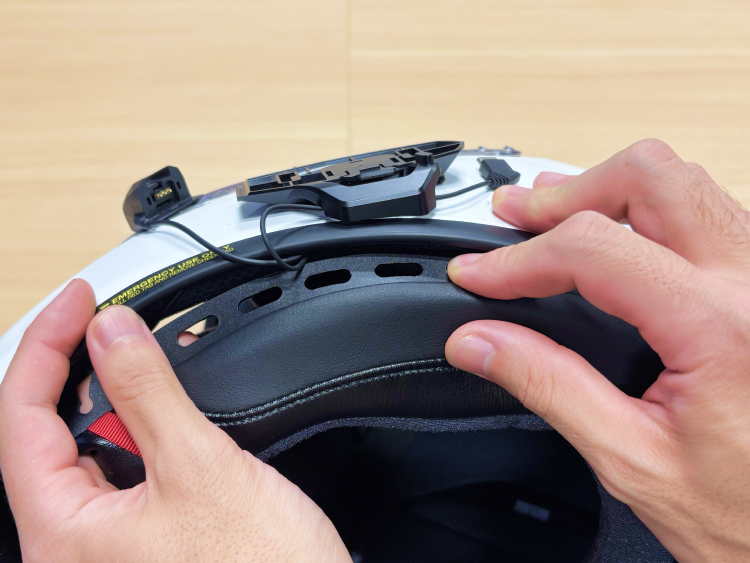

ケーブルを潰さないように注意しながら、左側チークパッドを取付けます。

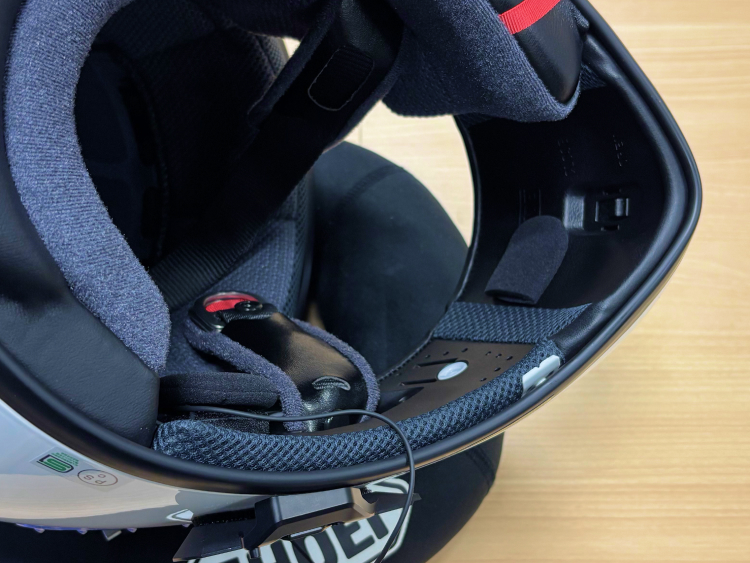

帽体の隙間から配線を取出します。

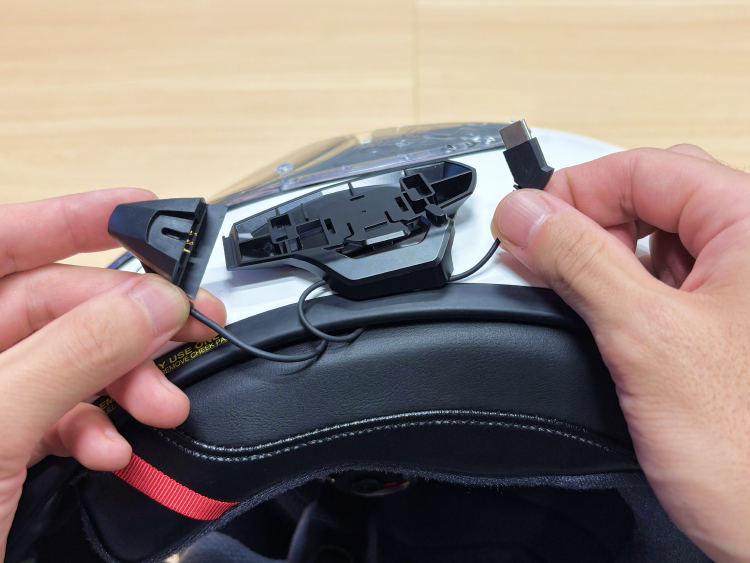

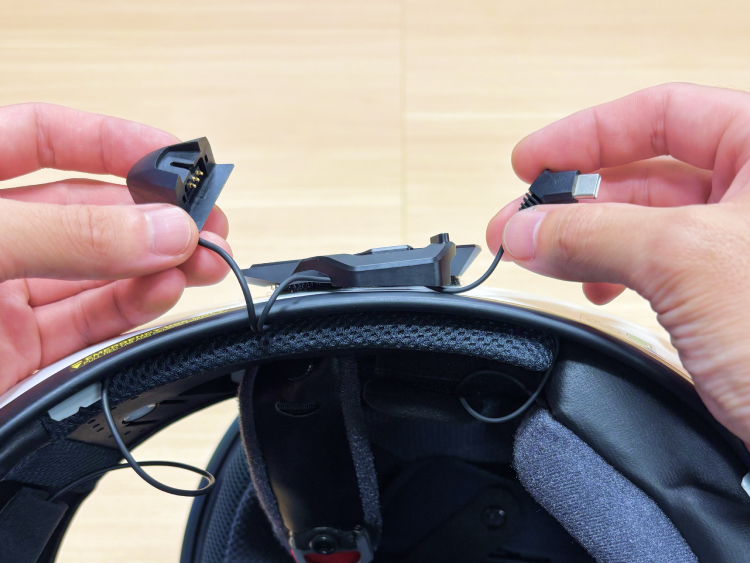

本体ユニットを取付け、ワイヤーマイクやスピーカーのコネクタを接続します。
スピーカーコネクタは、本体後ろ側に配線が出る向きで接続します。

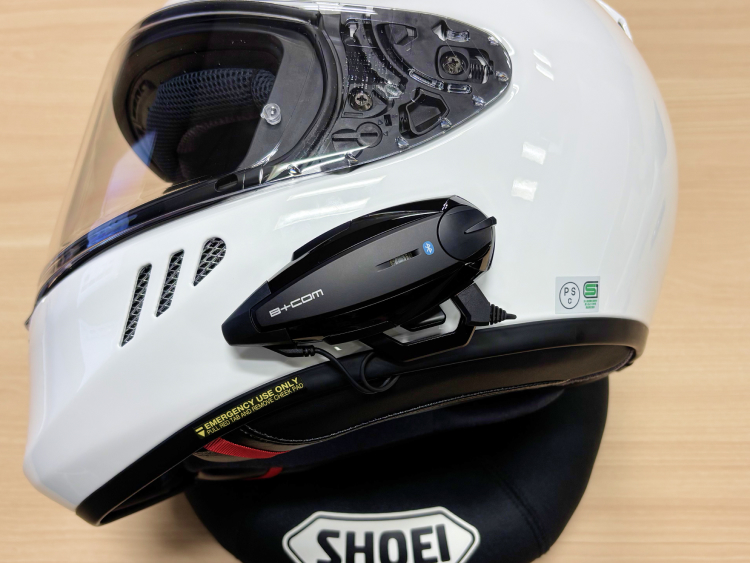

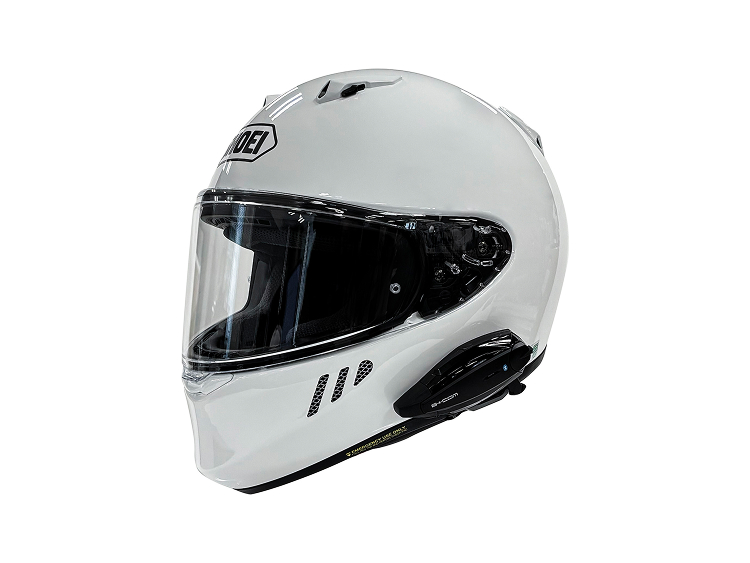

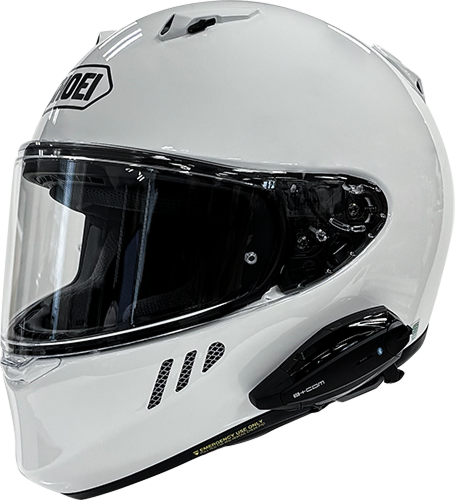

以上で完成です。
