B+COM SB6X バイク用インカム フルフェイスヘルメット取付方法 SHOEI X-Fifteen

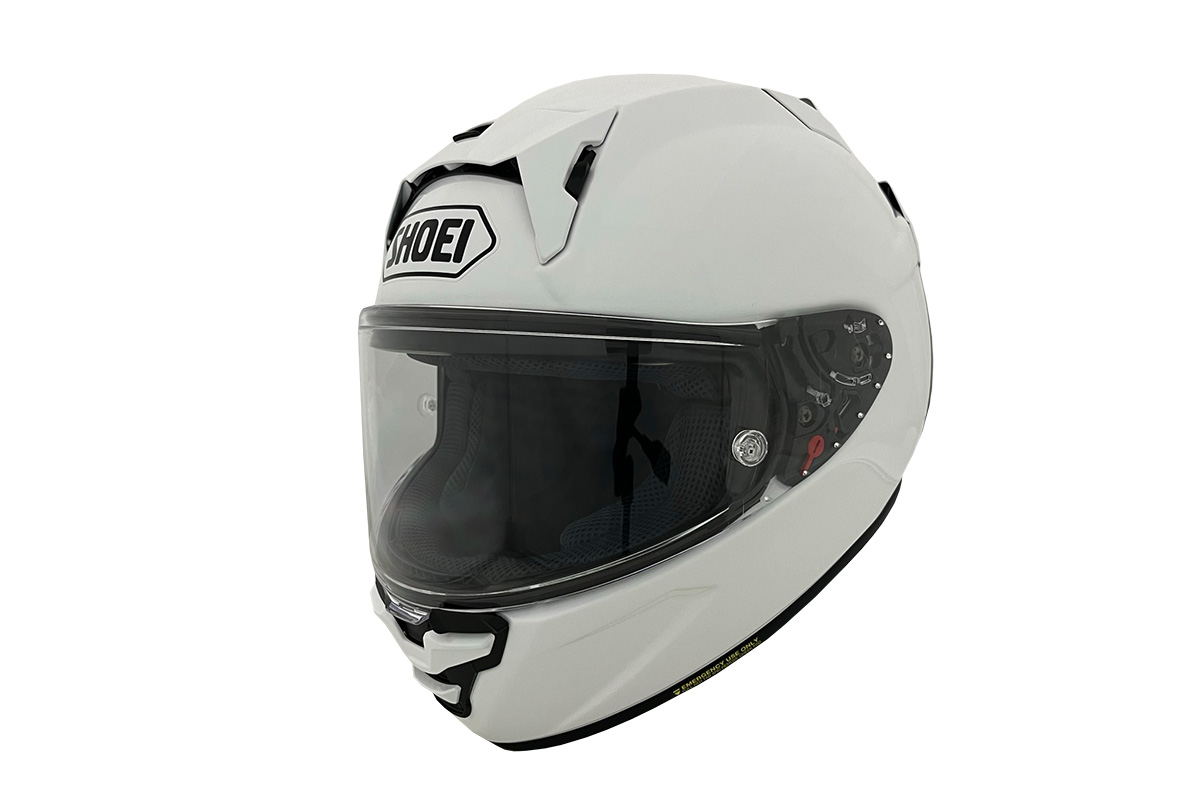

SHOEIヘルメット「X-fifteen」のB+COM取付方法をご紹介します。

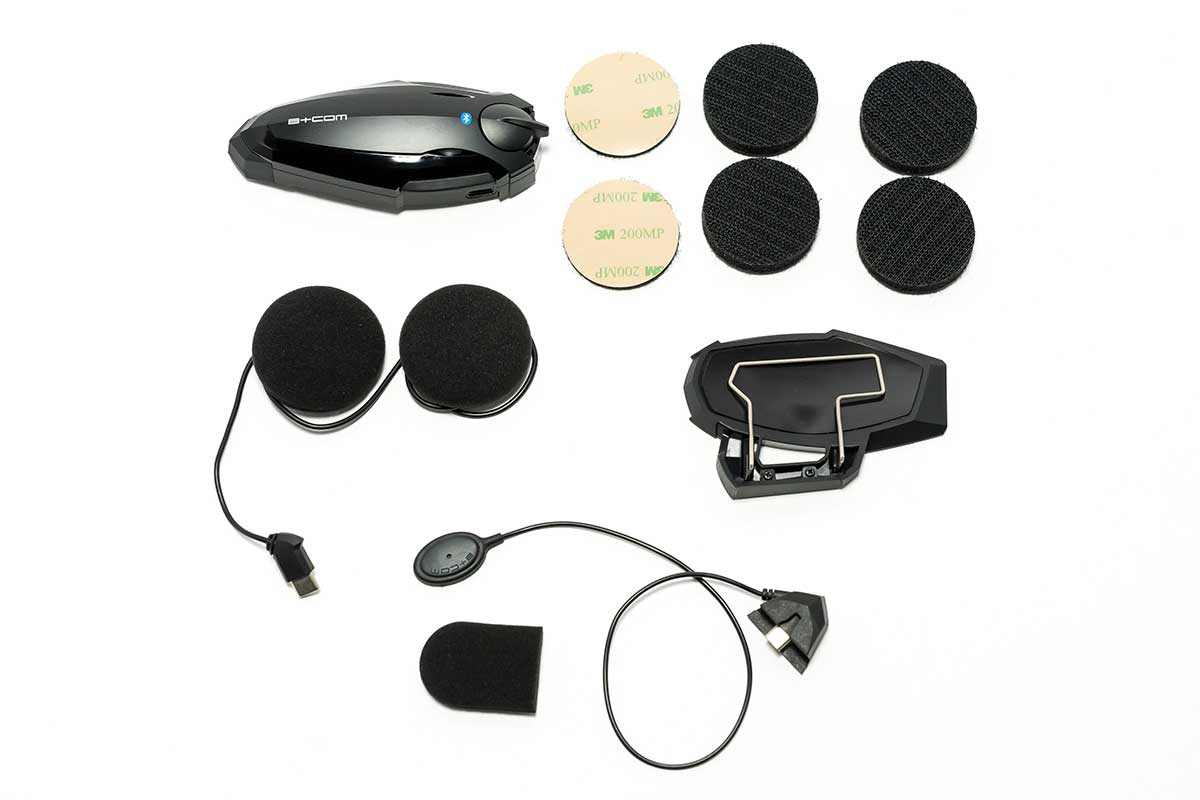

画像を参考にB+COM1キット分を用意します。

ベースプレートの組み立て方法はこちら

左右のスピーカーの裏面に面ファスナー(オス)を貼付けます。

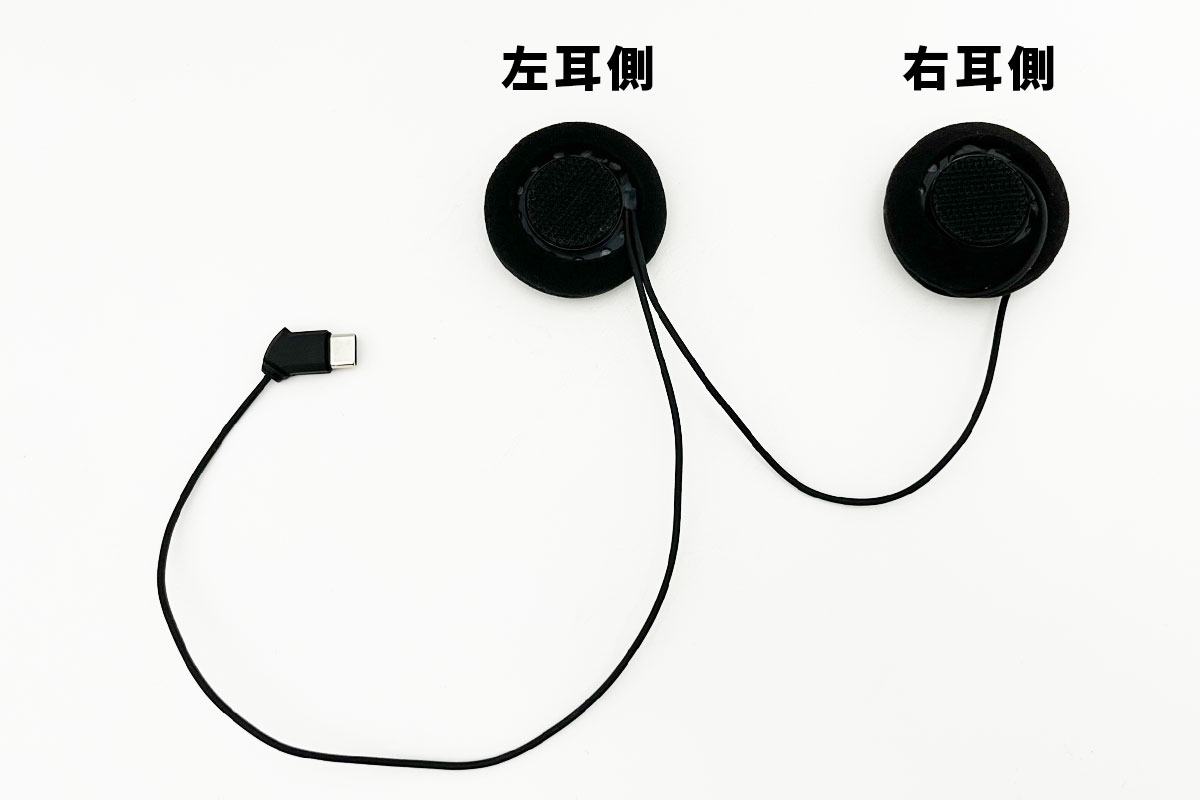

配線が1本つながっているのが右耳側、2本つながっているのが左耳側です。

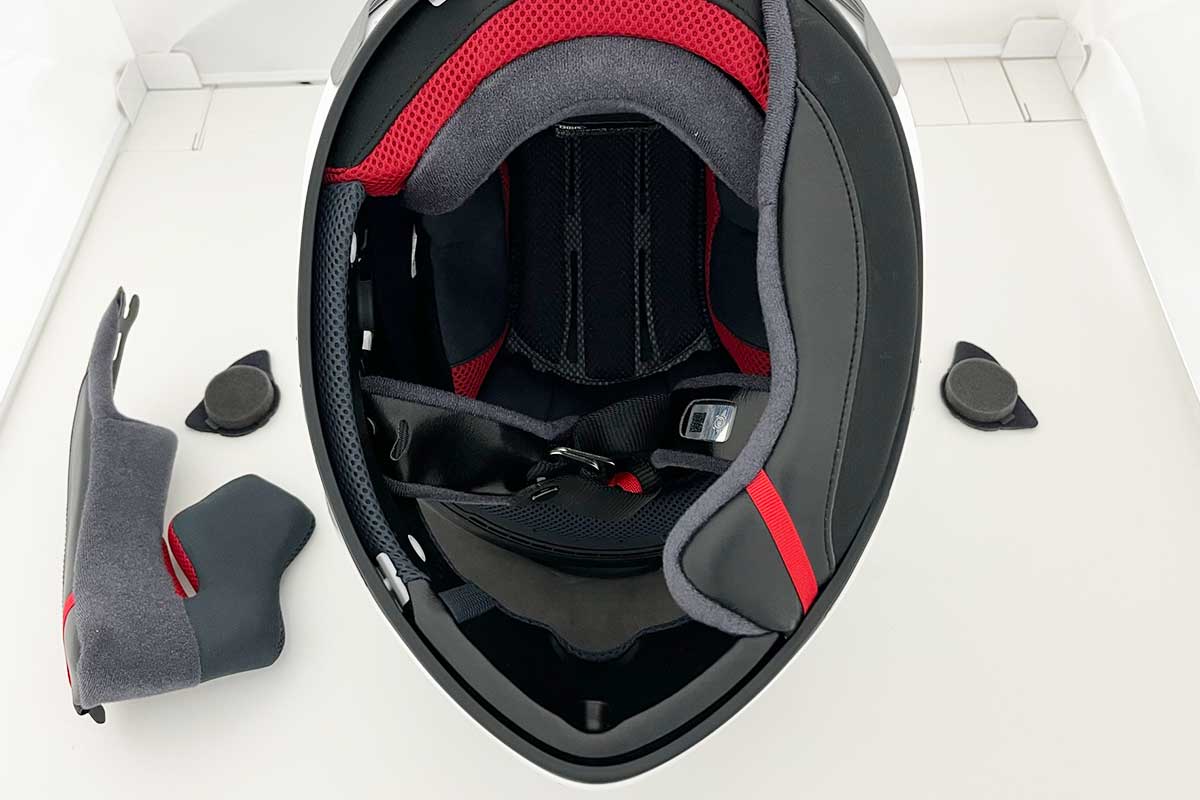

ヘルメットのチークパッドを取り外します。

※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。

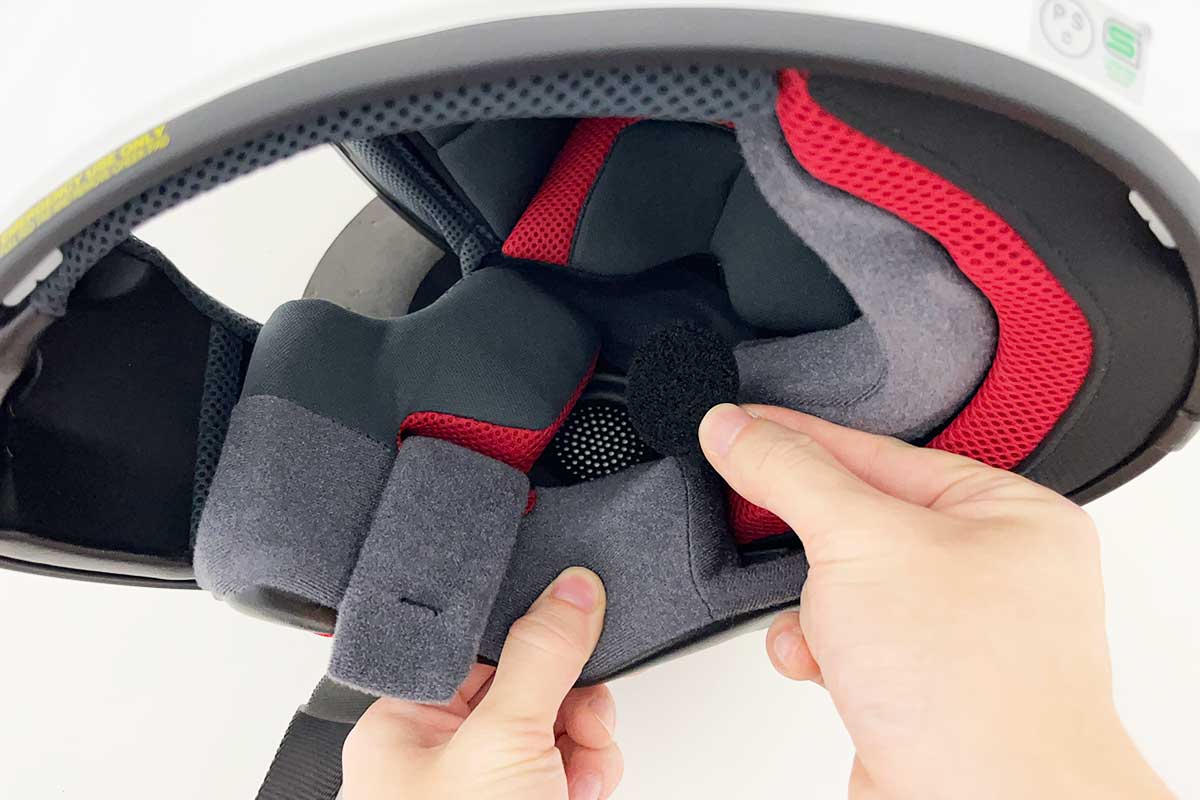

ヘルメット内の左右にあるイヤーホールへ、「スピーカー固定用面ファスナー」をそれぞれ貼付けます。

※貼付ける前に、パーツクリーナーなどで貼付け箇所を脱脂してください。

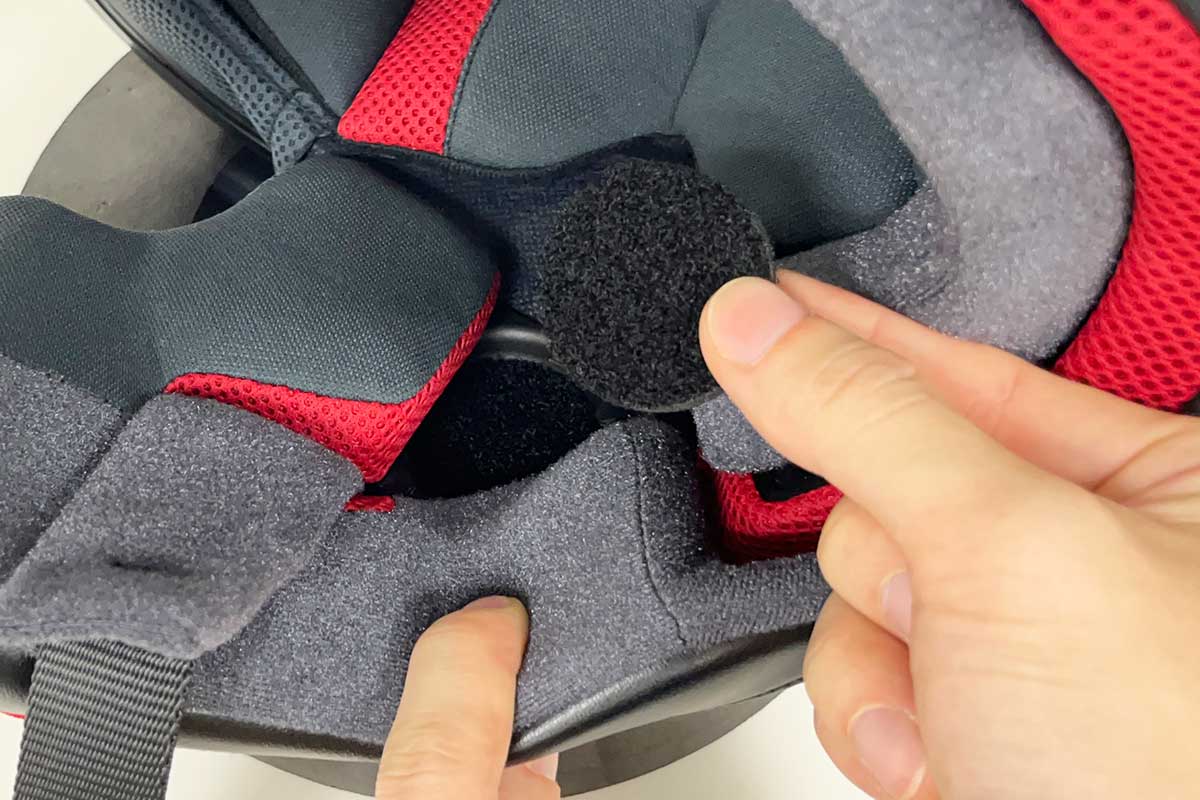

耳とスピーカーとの隙間が生じやすいため、「スピーカー調整パッド」を1枚貼付けることをおすすめします。

※個人差があるため、必ず調整してください。

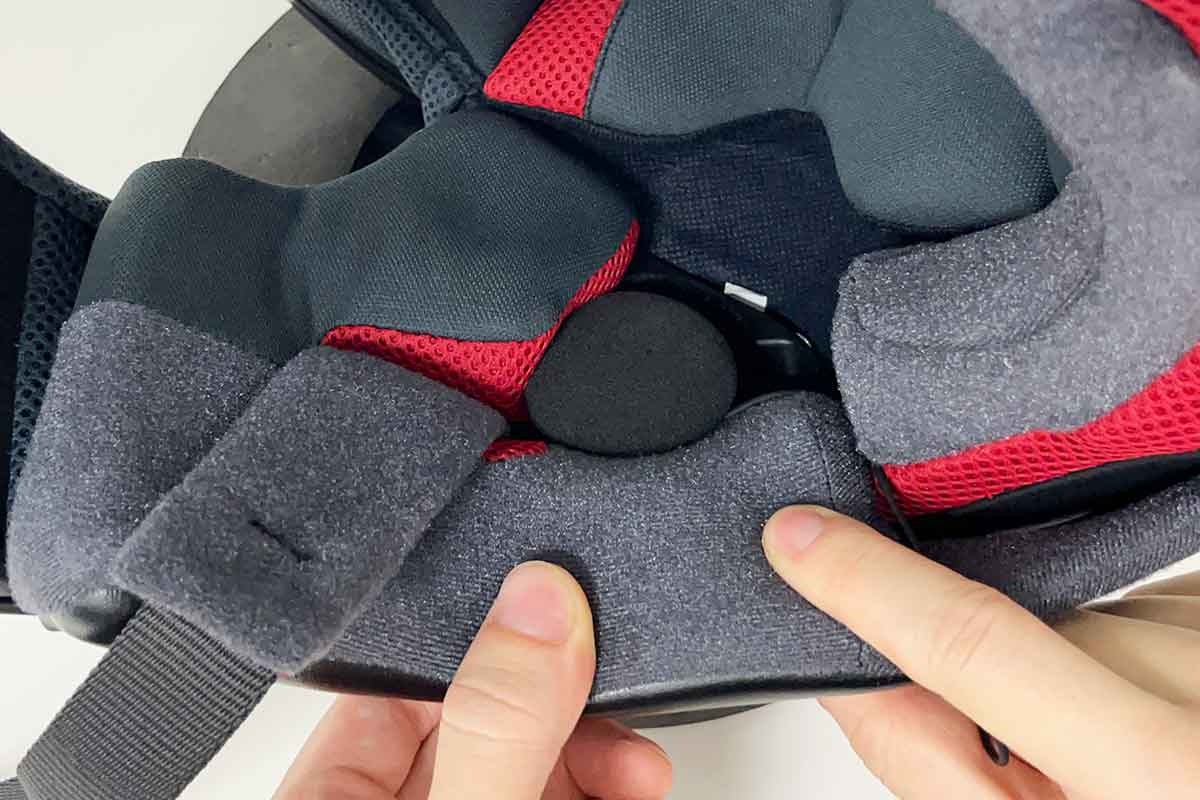

スピーカーを取付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

どうしても耳が圧迫される場合は、より小型・薄型設計の「ヘルメットスピーカーセット5 SMALL(スモール)」のご利用をおすすめします。

※ドライバーサイズが小型化されているため、音量・音質は標準スピーカーの方が上回ります。

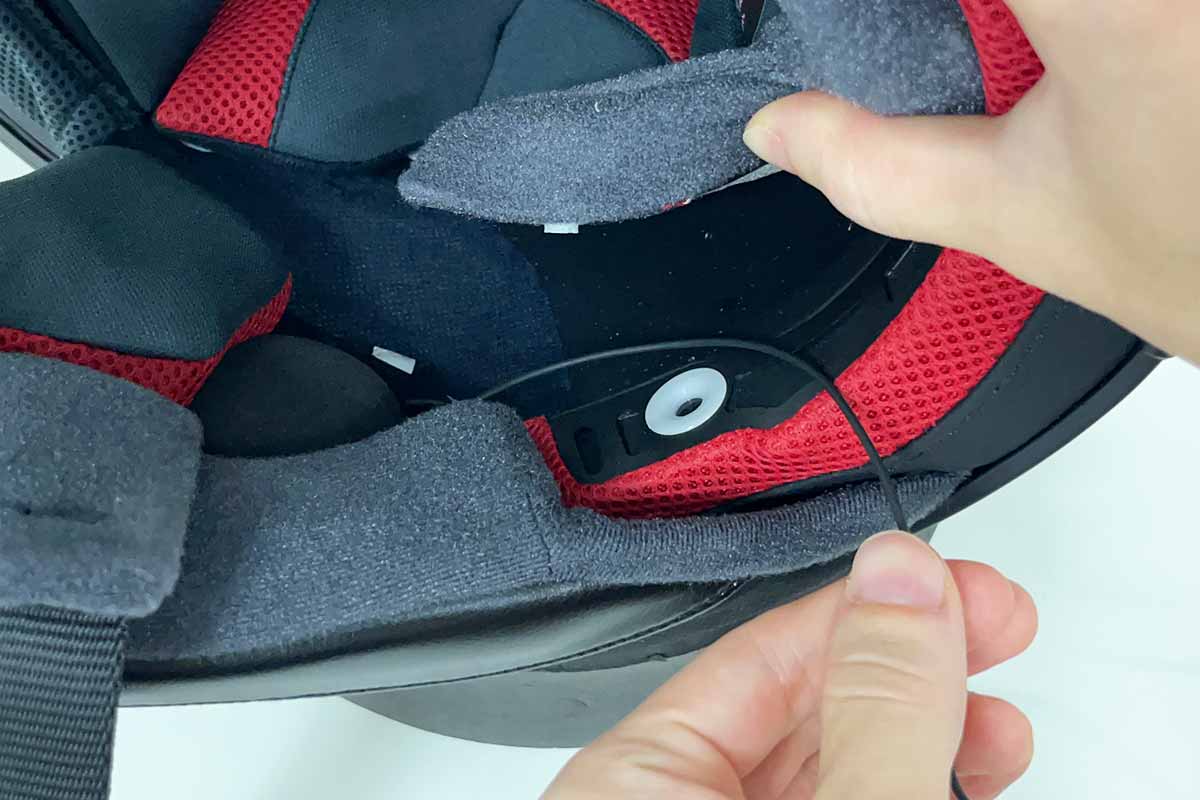

ヘルメット後頭部にあるリアパッドのスナップを外し、配線をスナップの内側に通します。

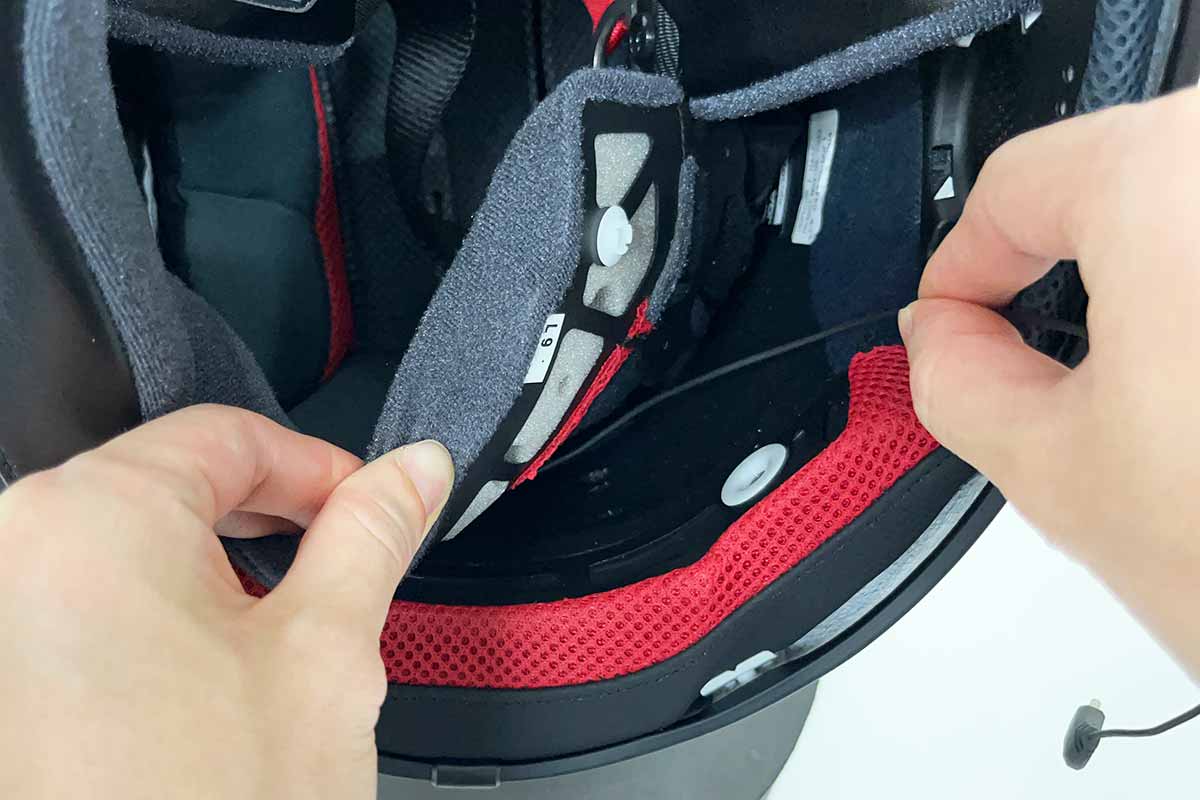

内装の裏側に配線を通します。

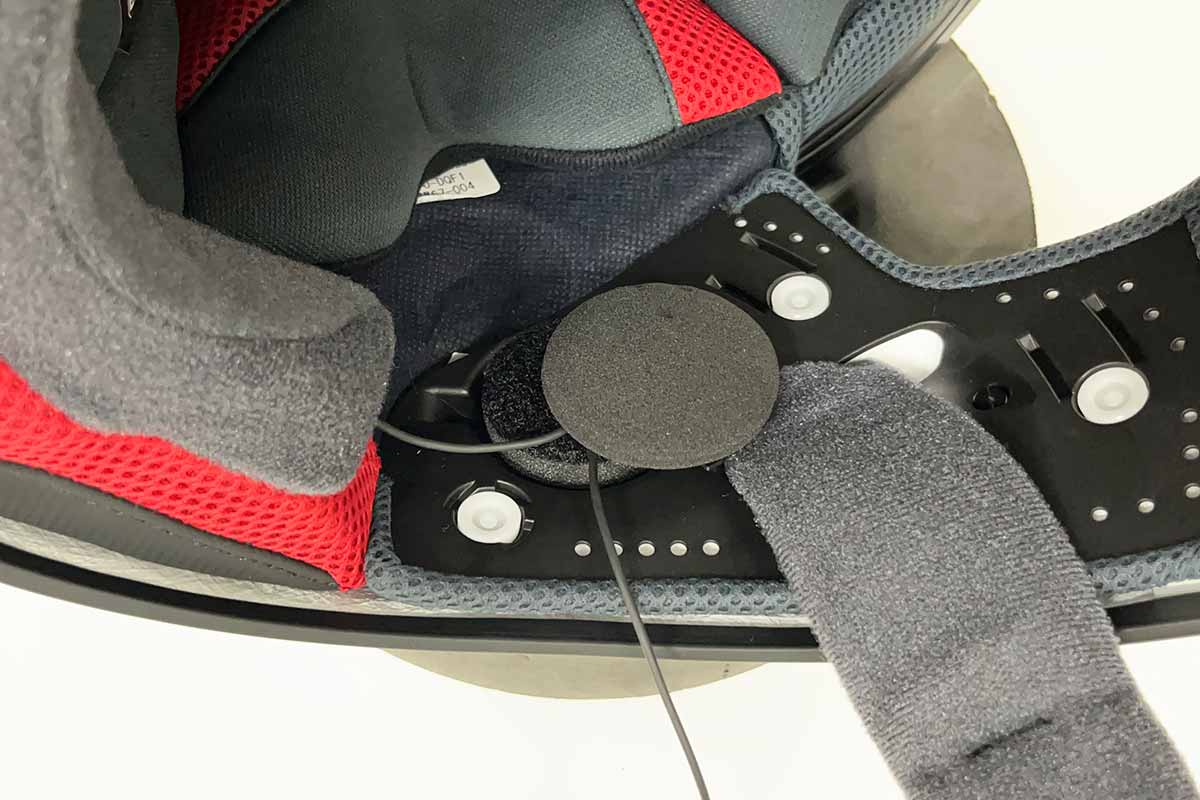

スピーカーの左耳側を取付けます。

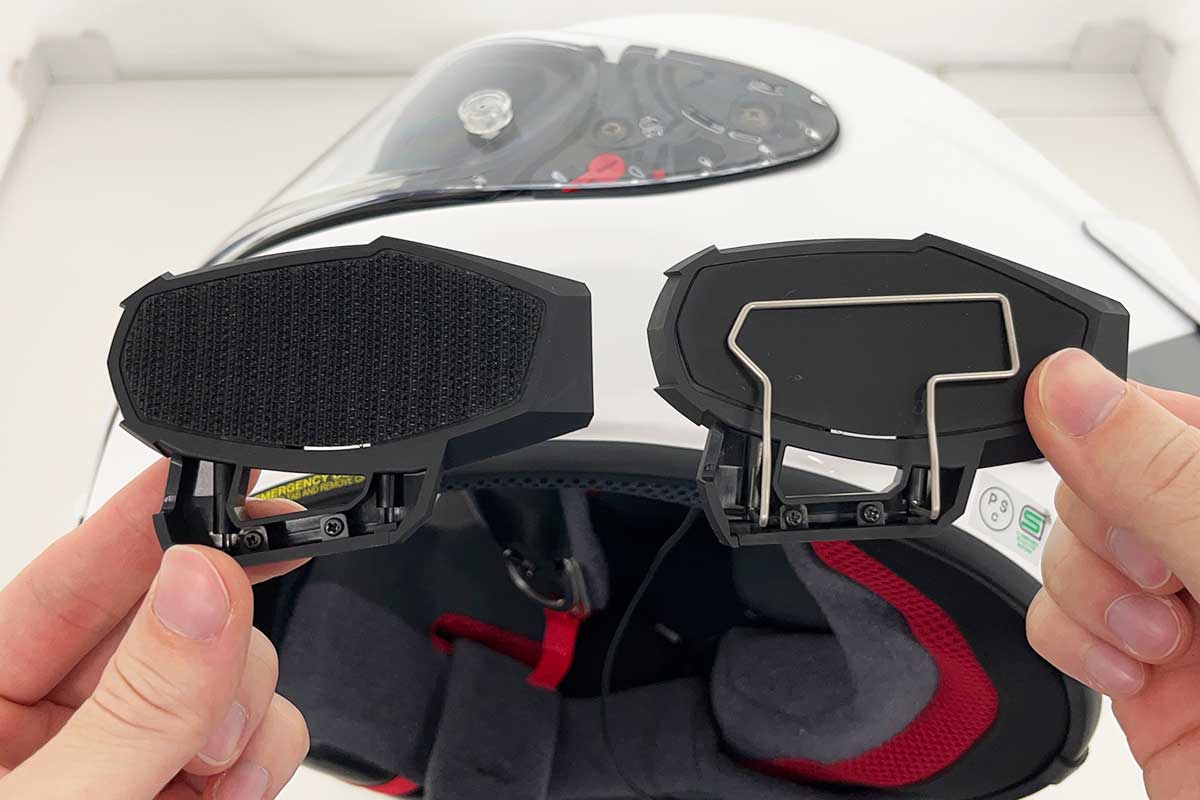

SB6X を[X-Fifteen] へ取付ける場合、ベースプレートは面ファスナーで貼付ける方法がおすすめです。

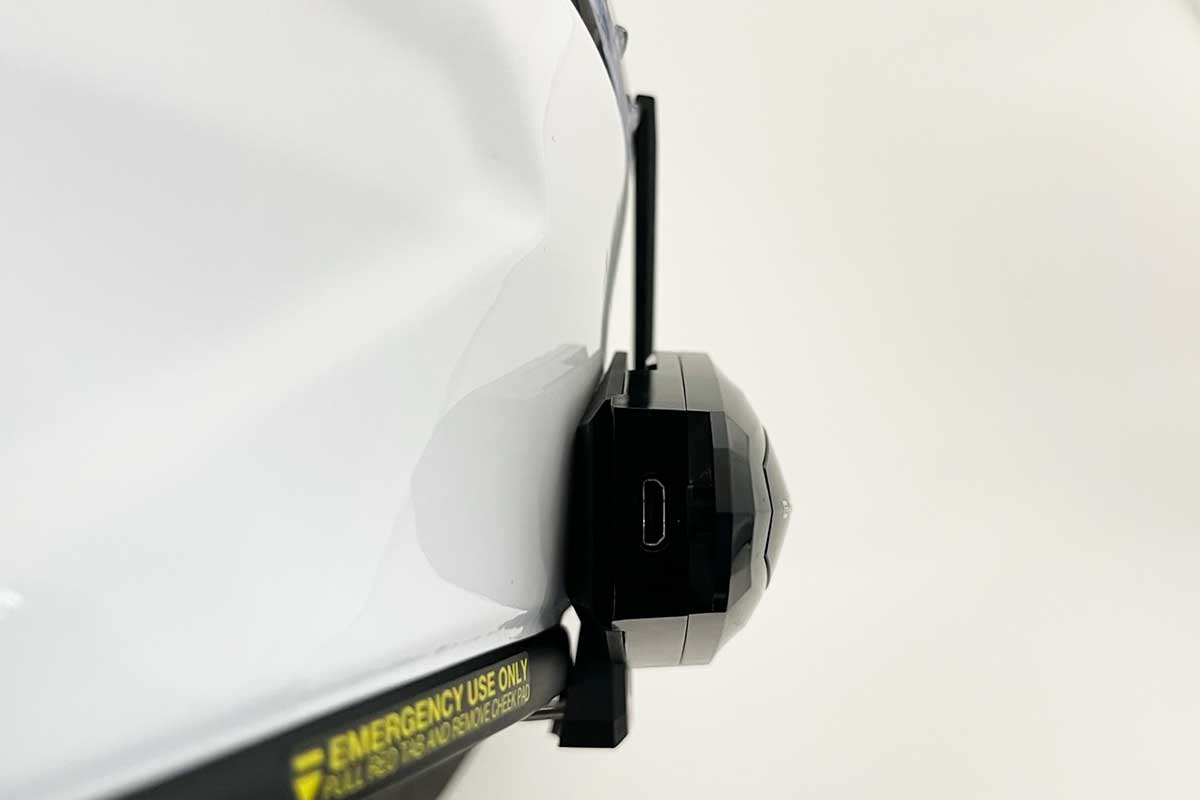

ワイヤークリップでベースプレートを取付けた場合、アンテナが帽体に干渉してしまう恐れがあります。

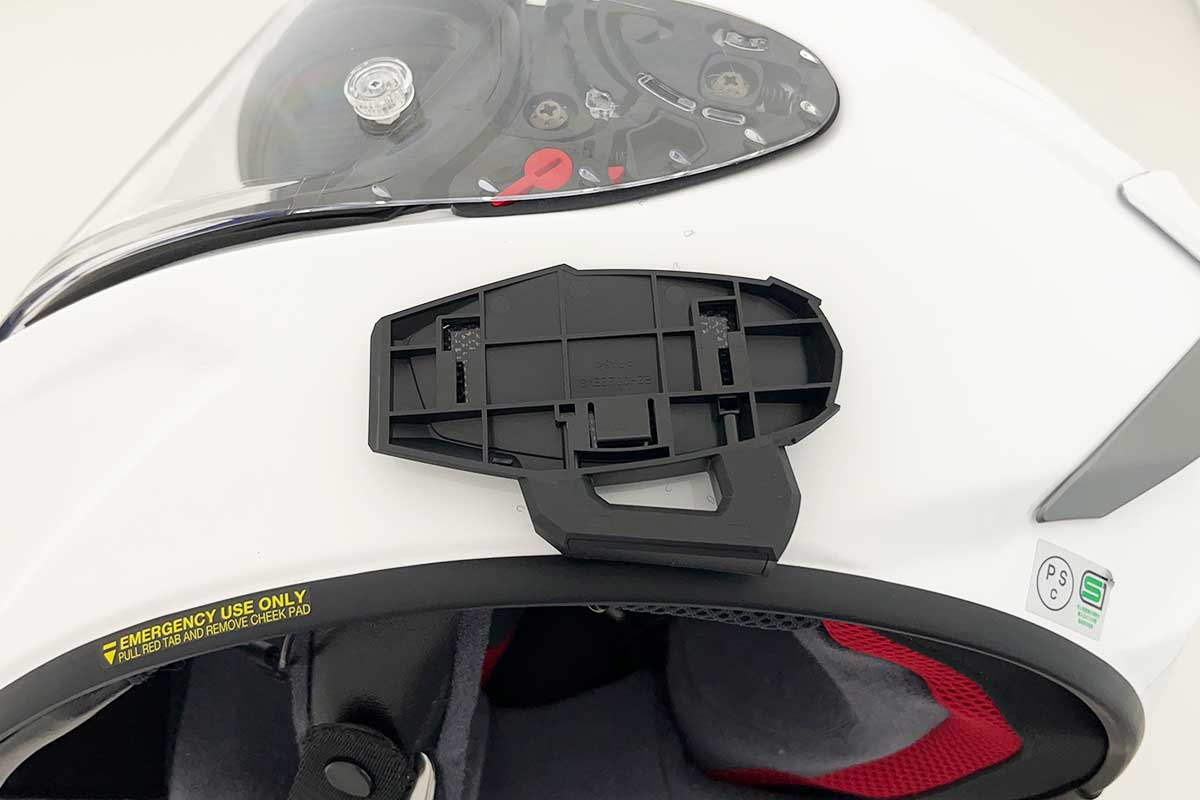

ベース用面ファスナーを貼付ける前に、ベースプレートを帽体に沿わせてアンテナが干渉しない位置を確認します。

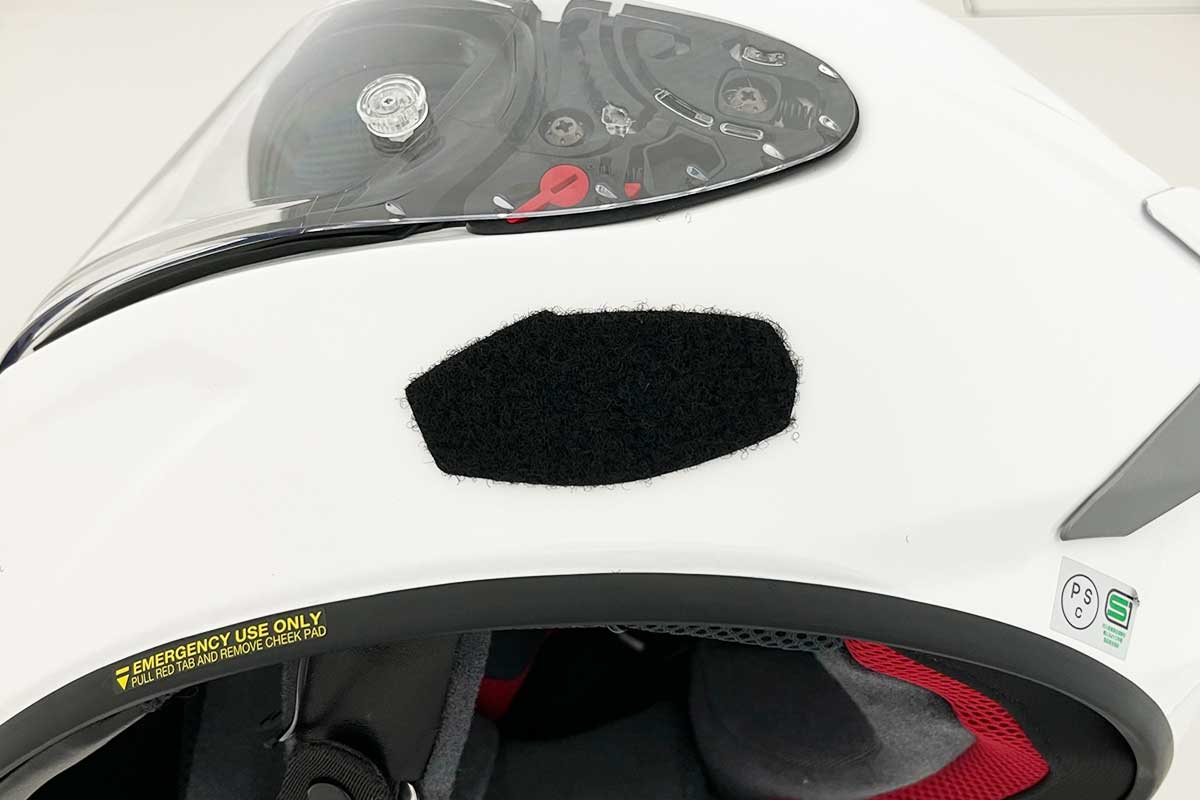

位置を決めたら、ベース用面ファスナーを貼付けます。

※貼付ける前に、パーツクリーナーなどで貼付け箇所を脱脂してください。

ベースプレートを貼付けます。

スピーカーの配線は「スピーカー固定用ハーネスクリップ」を使用して留めると、きれいに取り回すことができます。

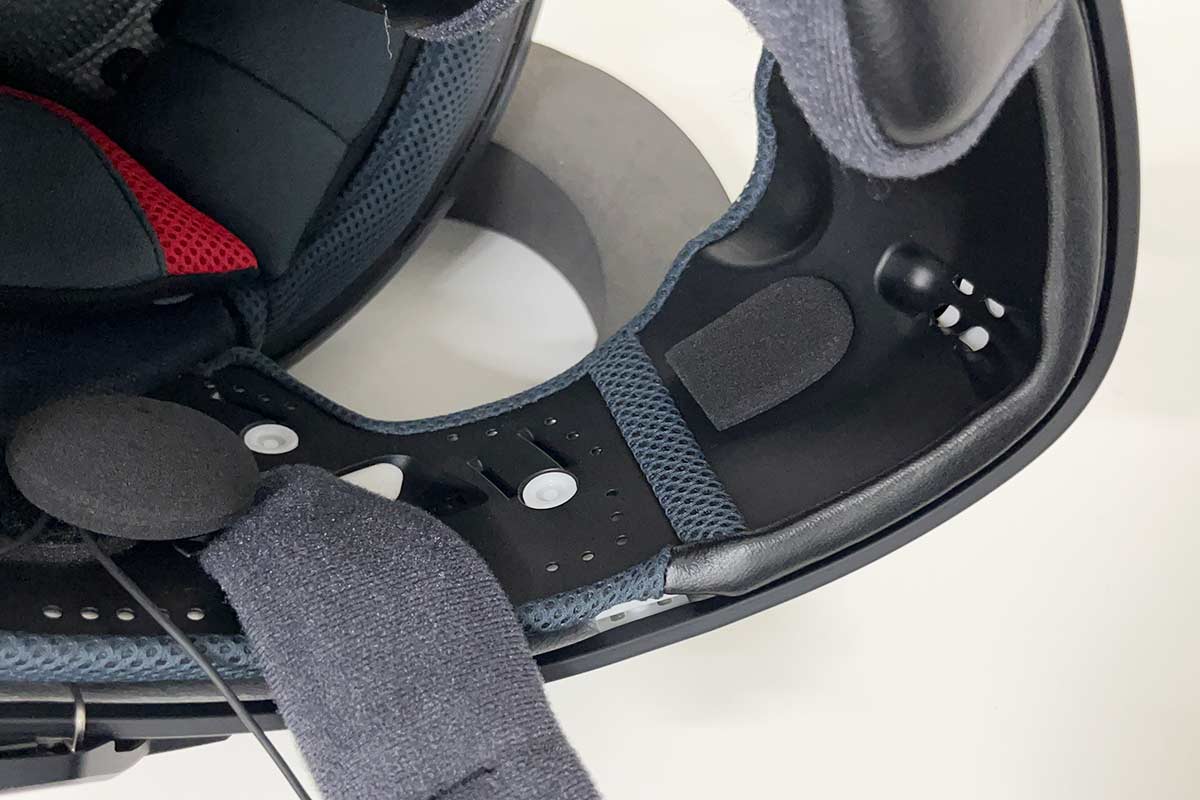

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付けます。

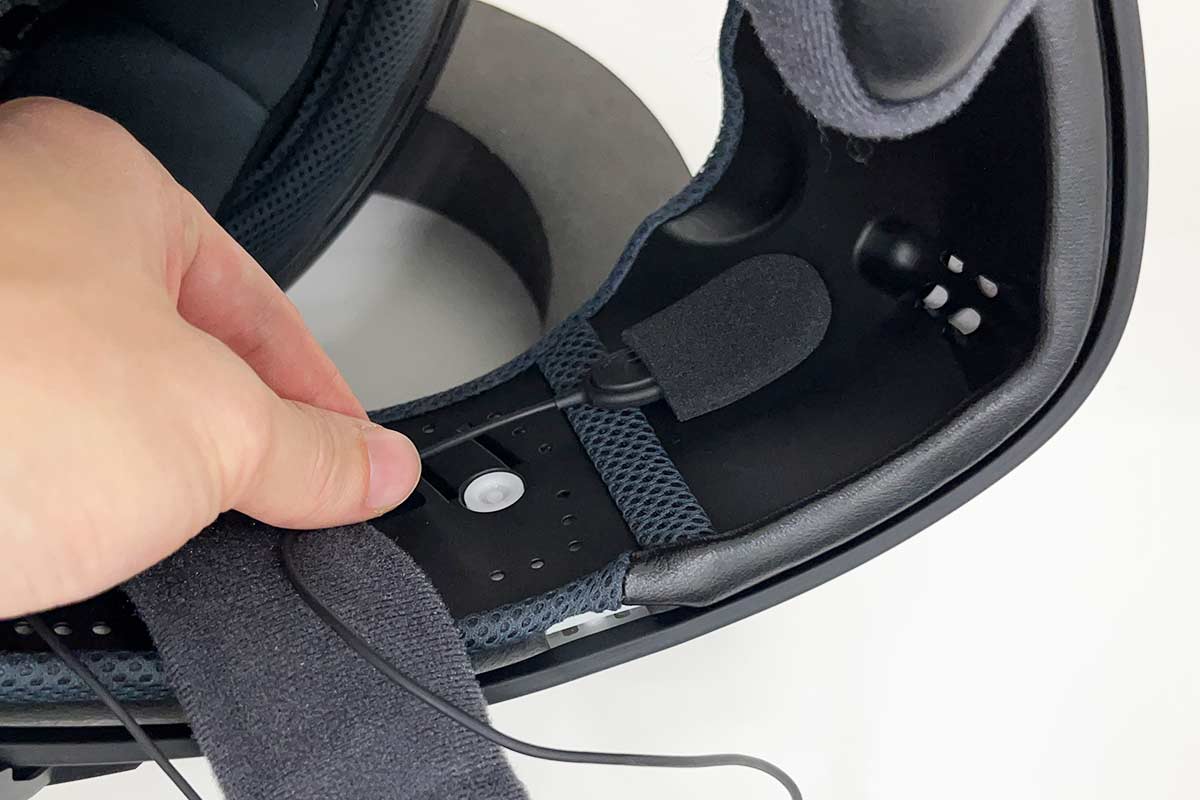

チークパッド内側のホックを避けて配線しながら、ワイヤーマイクを取り付けます。

※マイクの裏表に注意してください。穴の空いている方が、集音する方向です。

左側チークパッドを戻す前に、スピーカーやマイクの配線を整えます。
各配線に負担がかからないよう、ゆとりを持った取回しで収納してください。

ケーブルを潰さないように注意しながら、左側チークパッドを取付けます。

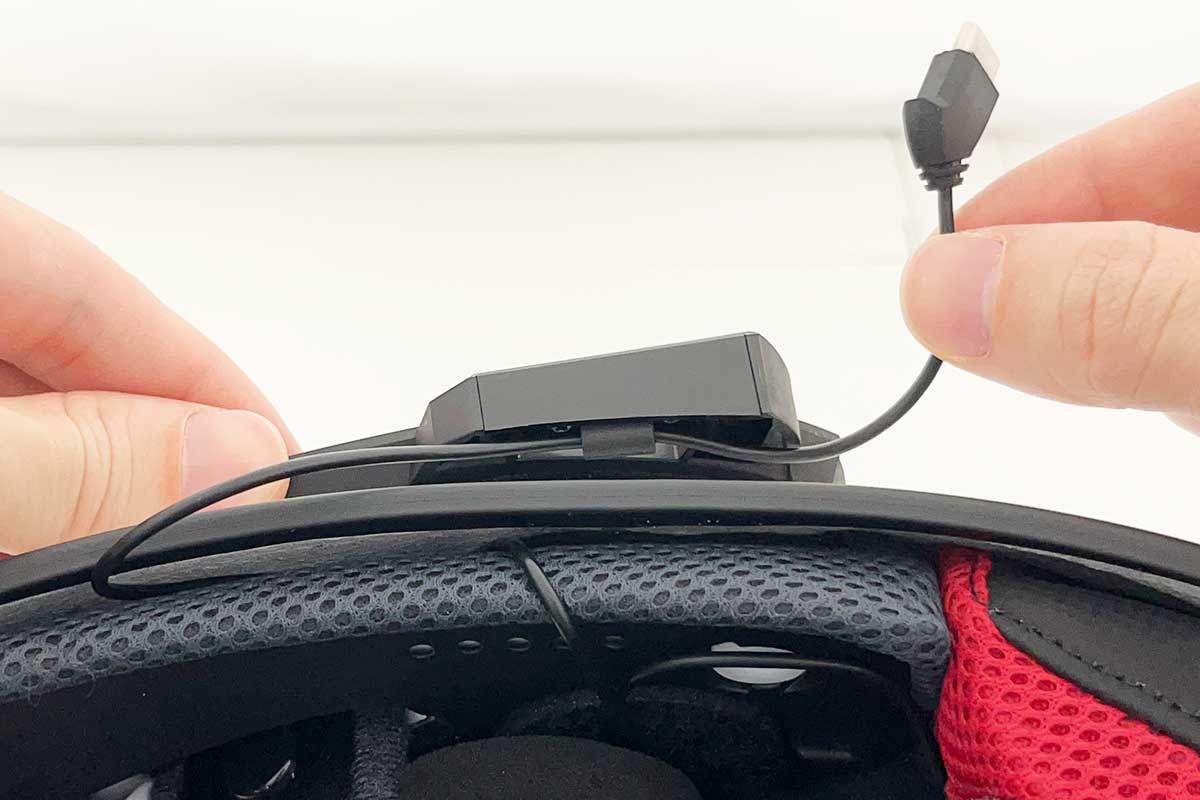

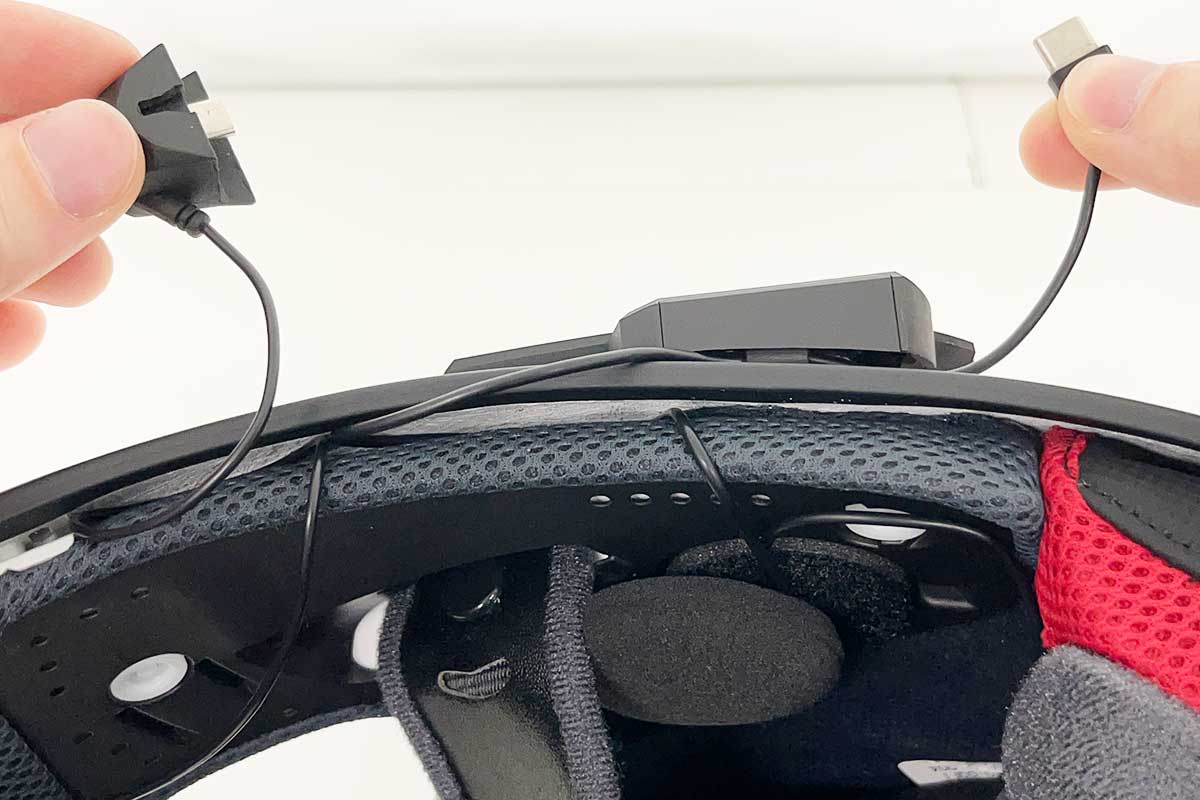

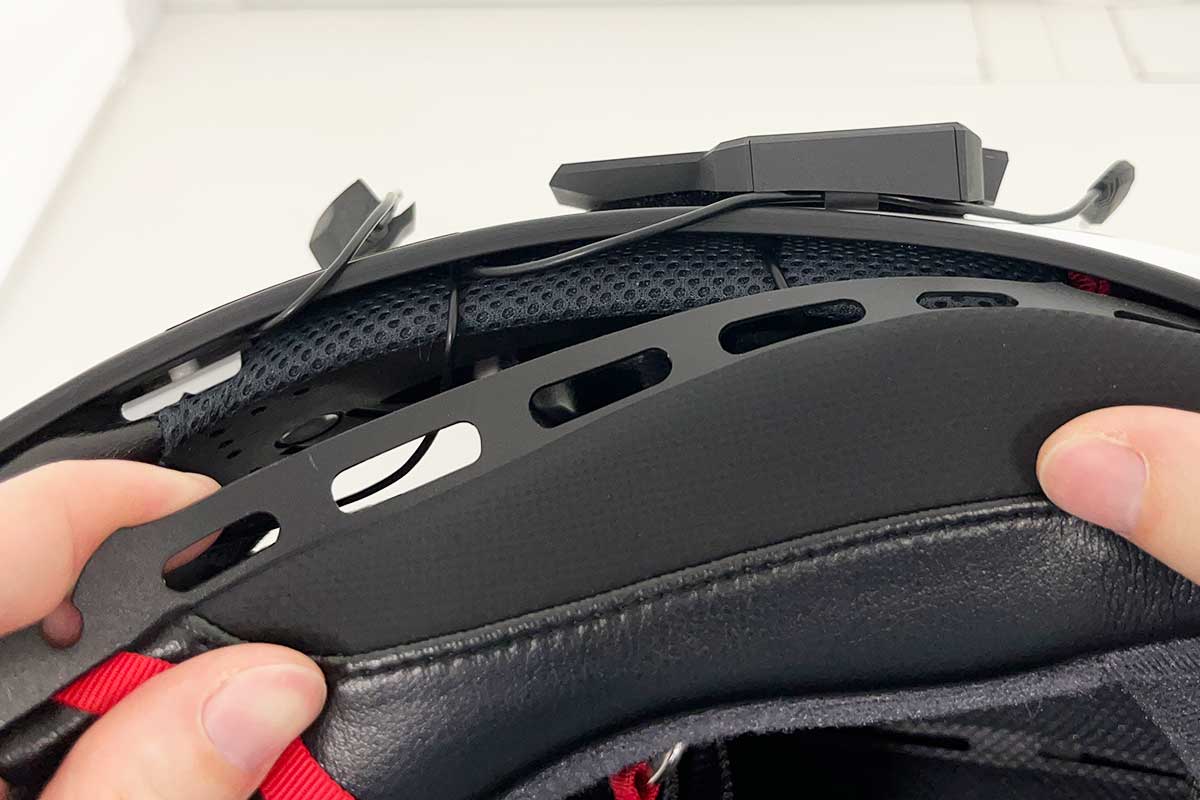

帽体の隙間から配線を取出します。

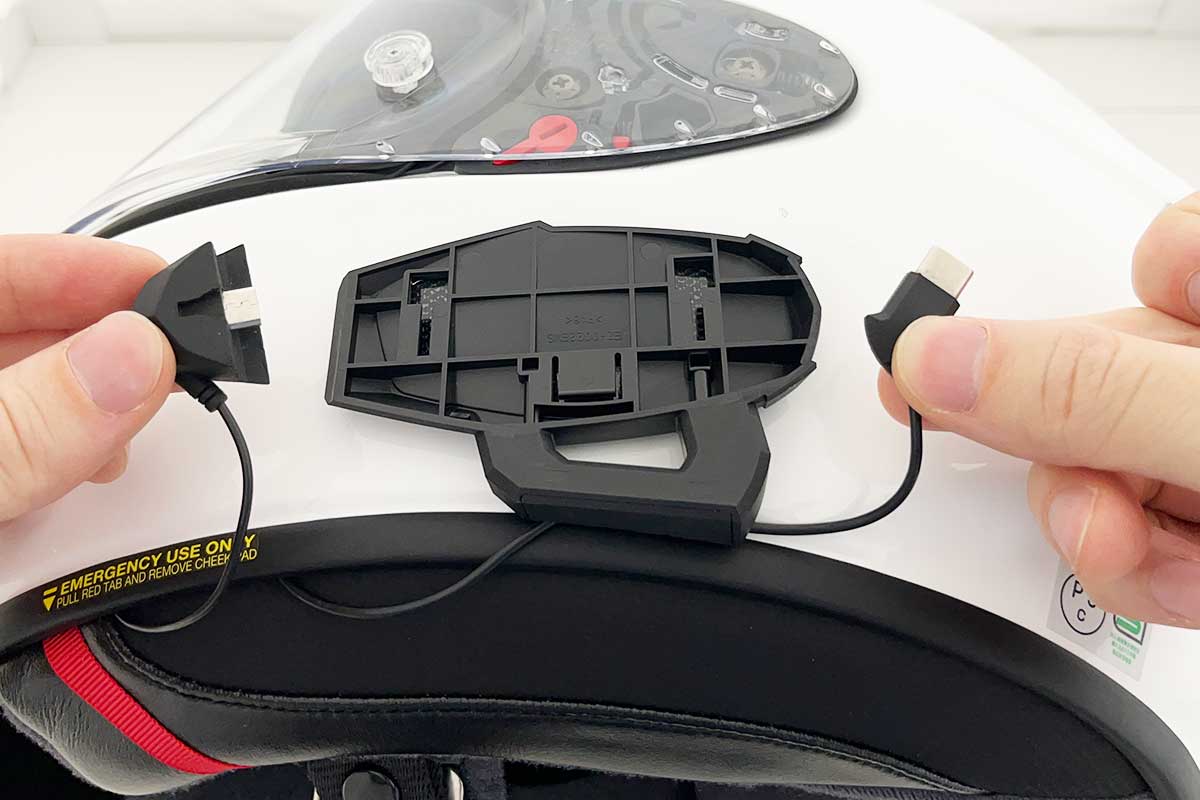

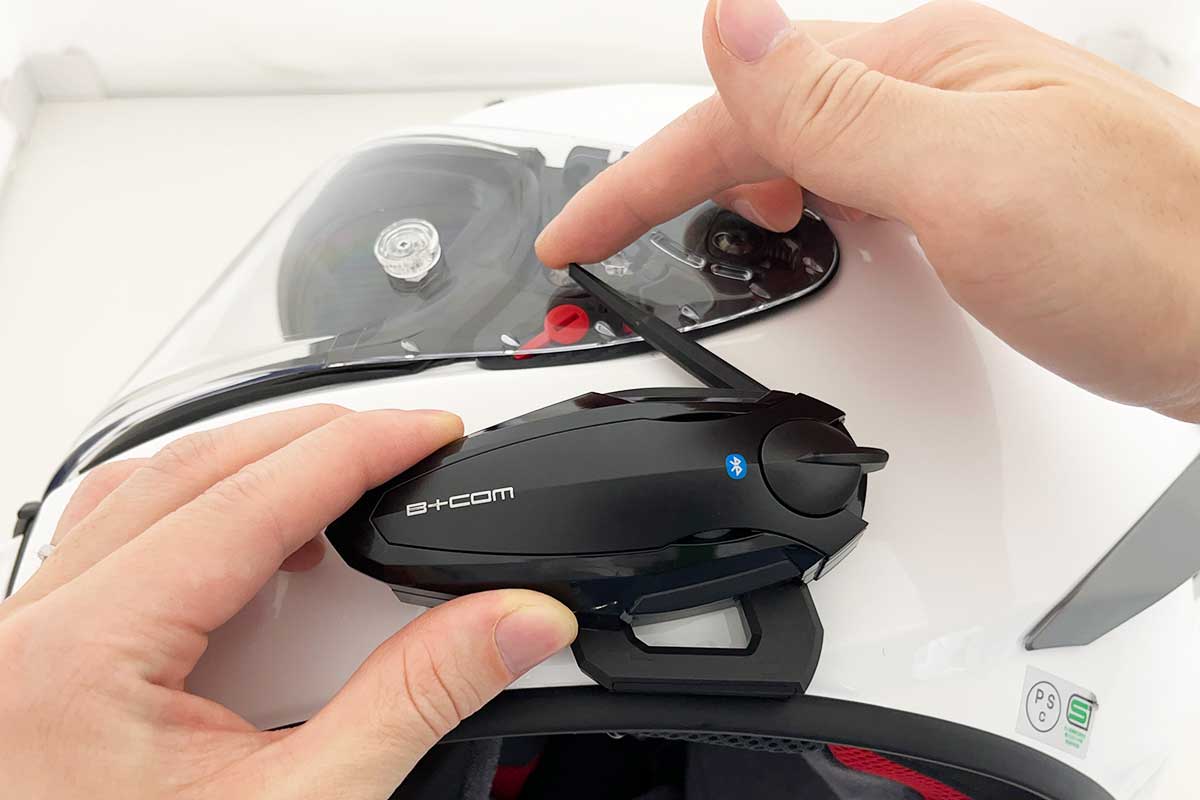

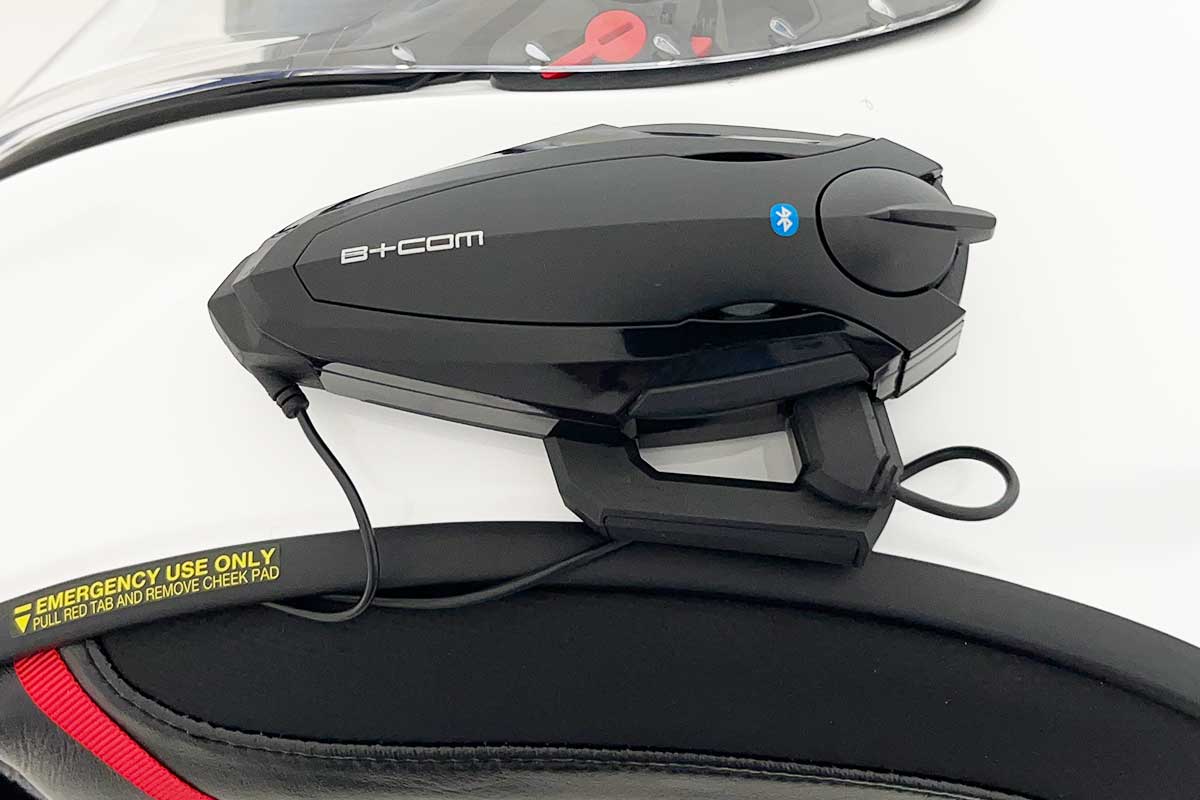

本体ユニットを取り付け、ワイヤーマイクやスピーカーのコネクタを接続します。
スピーカーコネクタは、本体後ろ側に配線が出る向きで接続します。

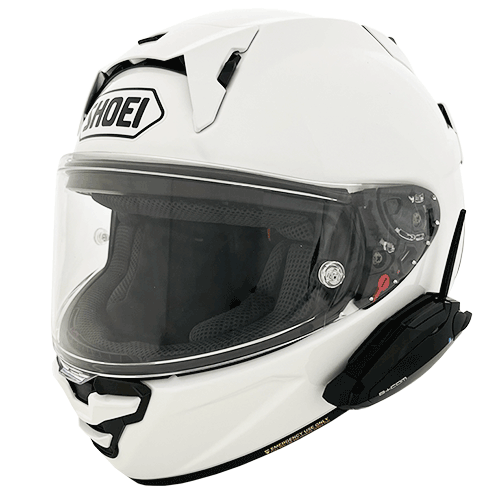

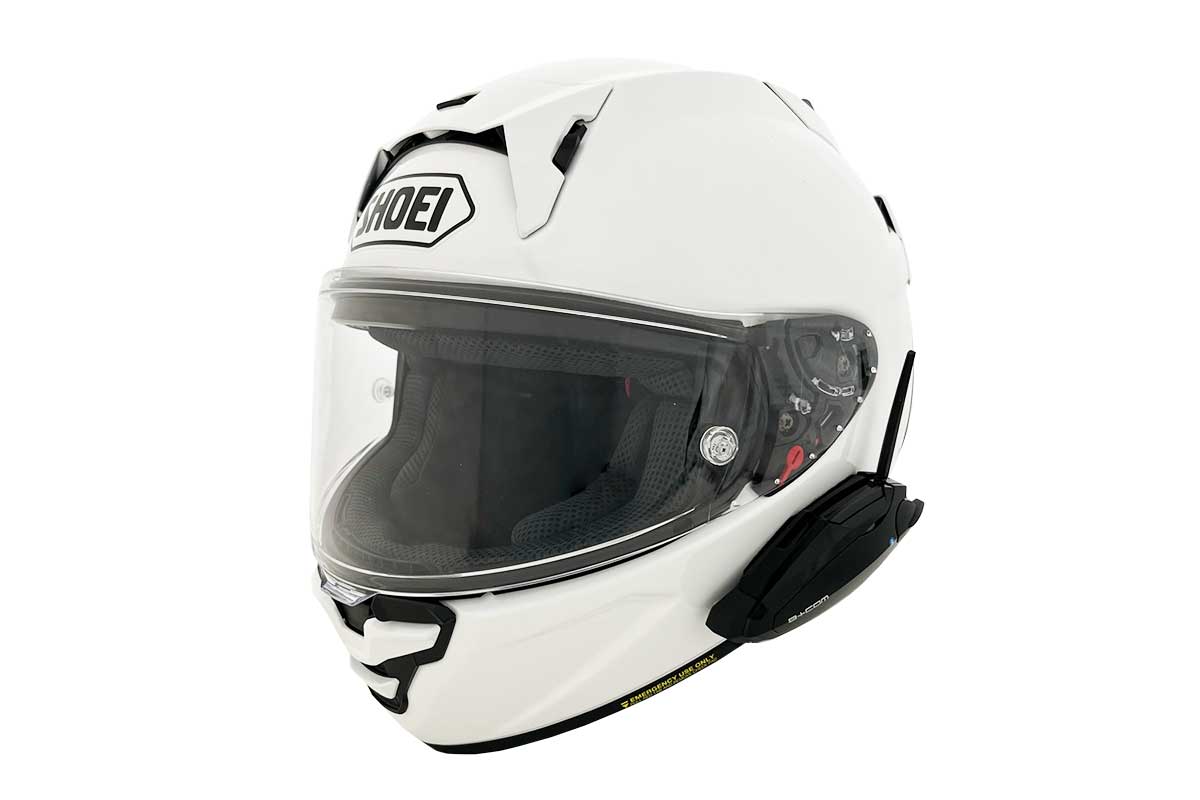

以上で完成です。

ベースプレート本体、保護ラバー、ワイヤークリップを用意します。
別途、プラスの精密ドライバー(#1)が必要です。

保護ラバーを貼り付ける前に、貼付箇所をアルコールやパーツクリーナーなどで脱脂します。

貼付部の角に合わせながら、保護ラバーを貼り付けます。

ドライバーを使用して、ワイヤークリップホルダーを固定しているネジを2箇所はずします。

ワイヤークリップホルダーを取り外します。

2箇所の穴へ、図の矢印の方向にワイヤークリップを差し込みます。

ワイヤークリップホルダーをガイドに沿って取付け、ネジを締めて固定します。

完成です。
ワイヤークリップホルダーが浮いていたり、がたつきがないか確認してください。
