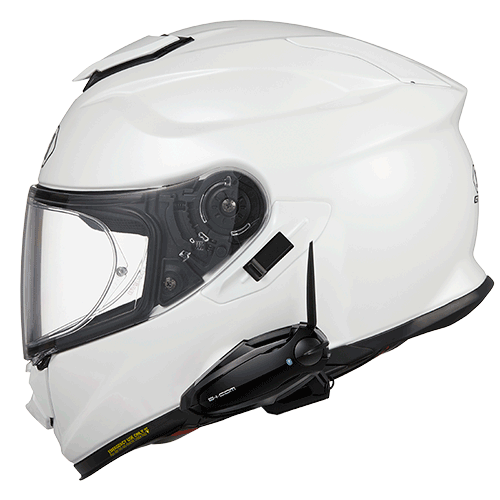

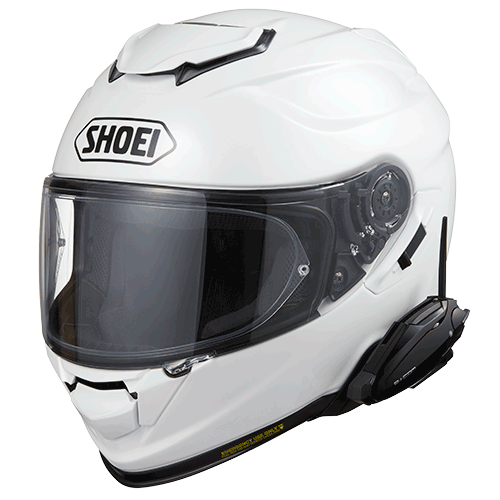

B+COM SB6X バイク用インカム フルフェイスヘルメット取付方法 SHOEI GT-Air II

取付前の準備

STEP1取付準備

取付準備

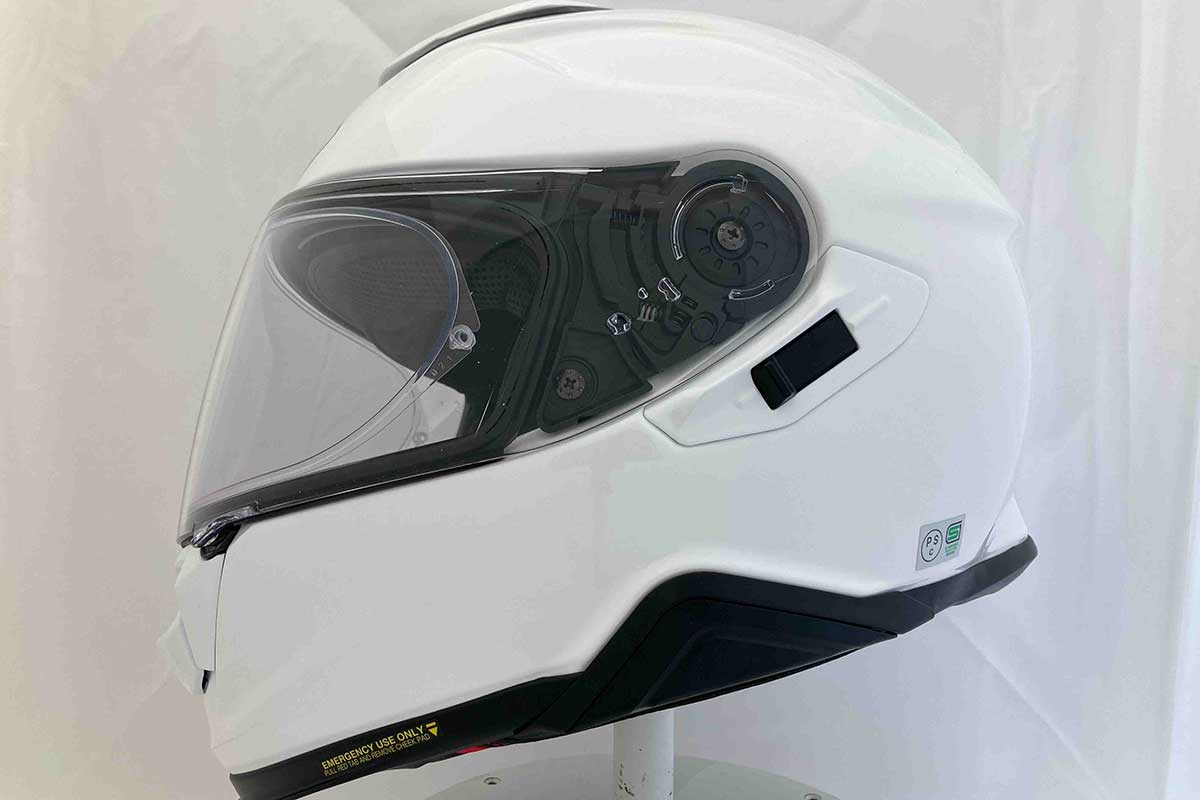

SHOEIヘルメット[GT-Air II]のB+COM取付方法をご紹介します。

本資料では、「B+COM ヘルメットアタッチメント SHOEI 用」を使用した方法を解説します。

B+COM ヘルメットアタッチメント SHOEI用 製品情報

STEP2B+COMの準備

B+COMの準備

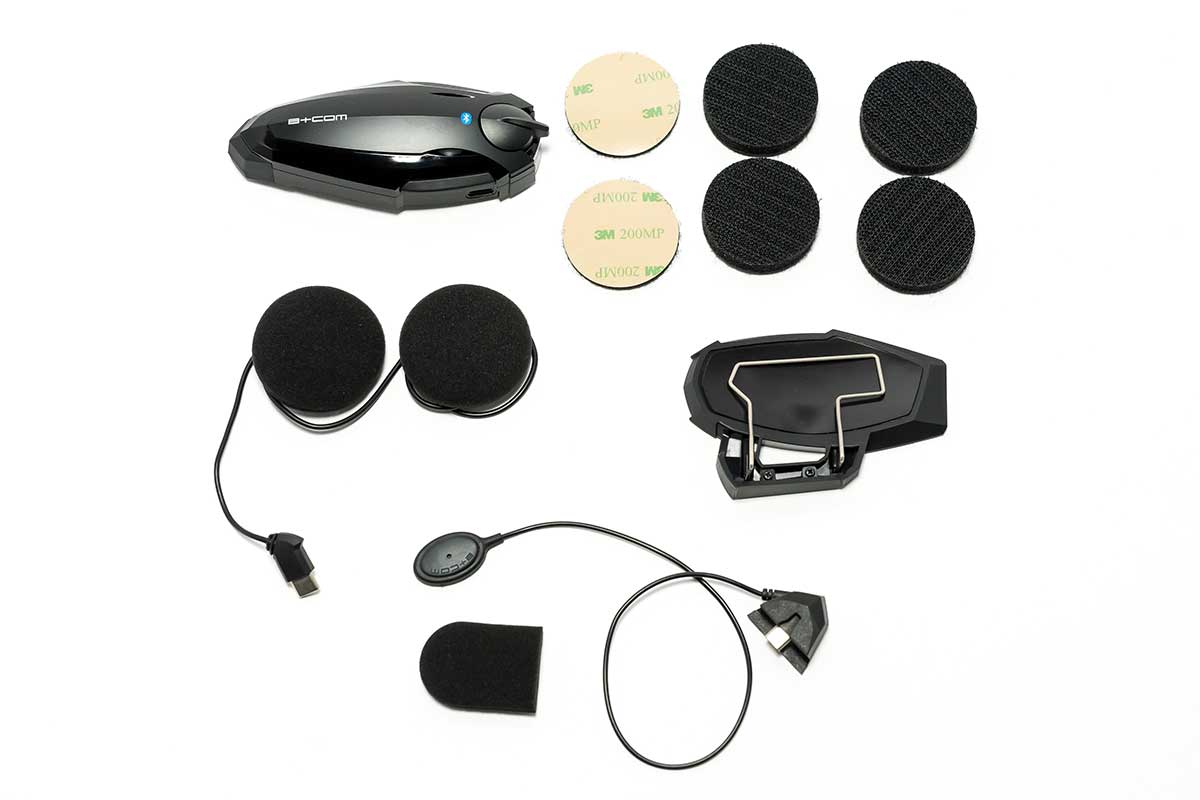

画像を参考にB+COM1キット分を用意します。

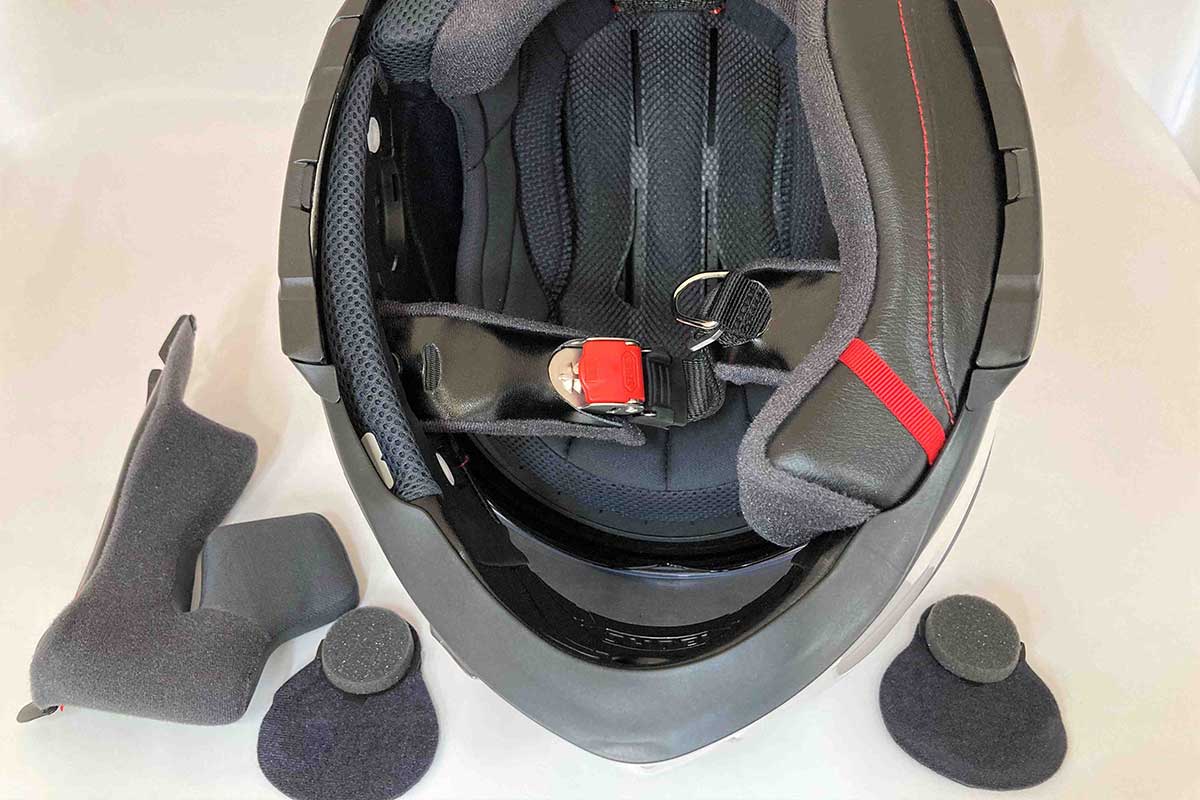

STEP3イヤーパッド取外し

イヤーパッド取外し

ヘルメットのイヤーパッドを取外します。

STEP4チークパッド取外し

チークパッド取外し

左側のチークパッドも取り外します。

※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。

スピーカーの取付け

STEP5面ファスナー貼付け

面ファスナー貼付け

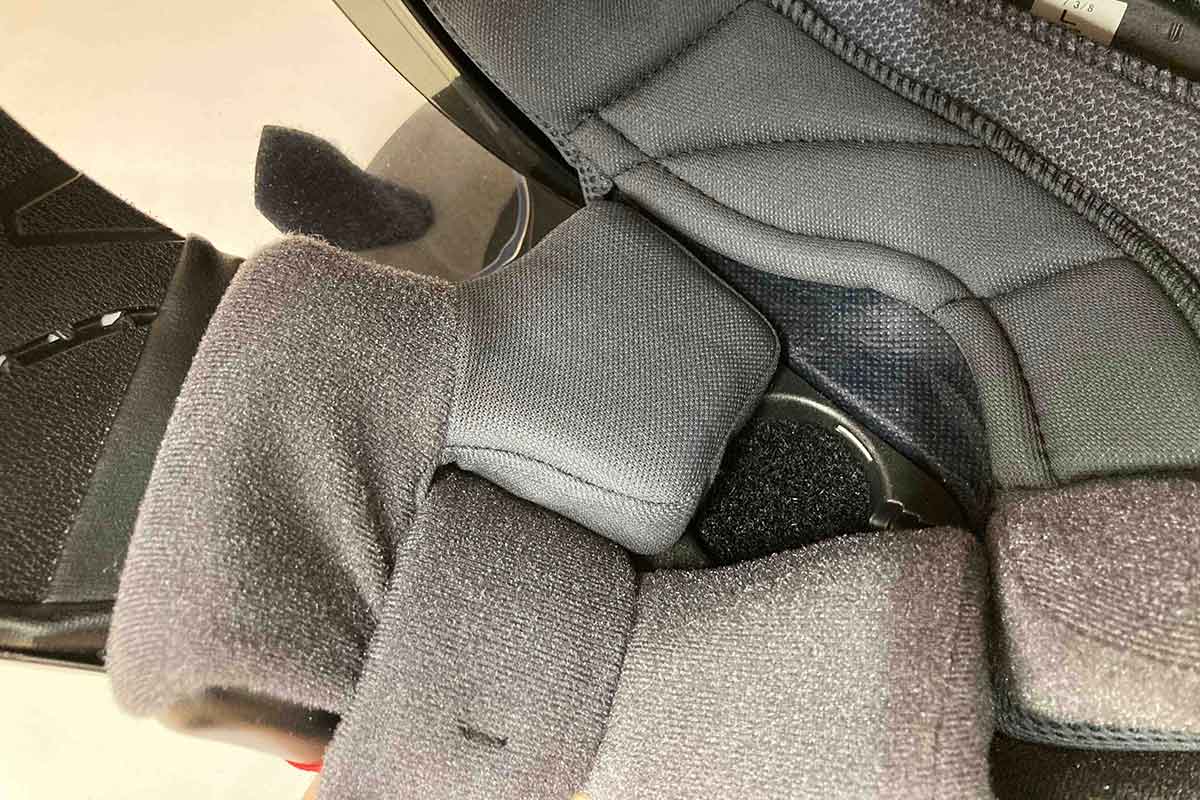

左右のイヤースペース部へ、「スピーカー固定用面ファスナー」を貼り付けます。

STEP6調整パッド貼付け

調整パッド貼付け

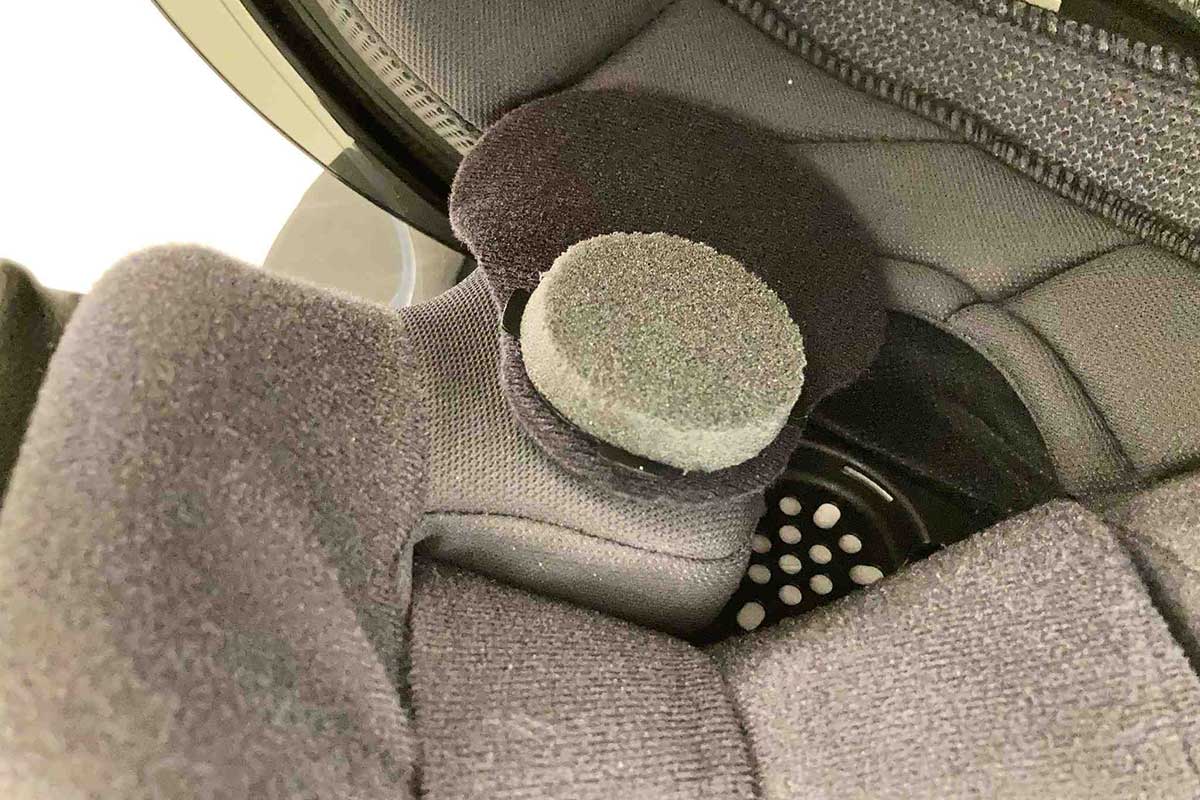

耳とスピーカーとの隙間が生じやすいため、「スピーカー調整パッド」を1枚貼り付けることをおすすめします。

※個人差があるため、必ず調整してください。

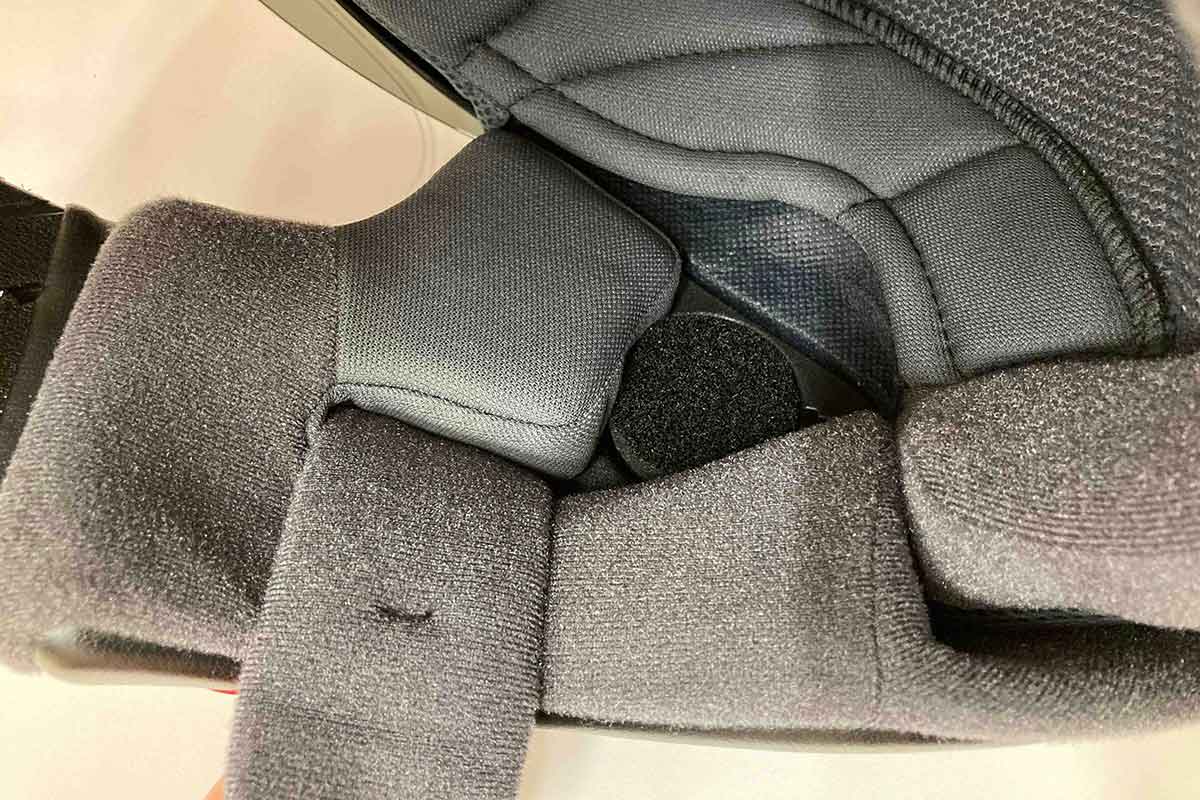

STEP7右側スピーカー取付け

右側スピーカー取付け

スピーカーを取付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

STEP8スピーカー配線

スピーカー配線

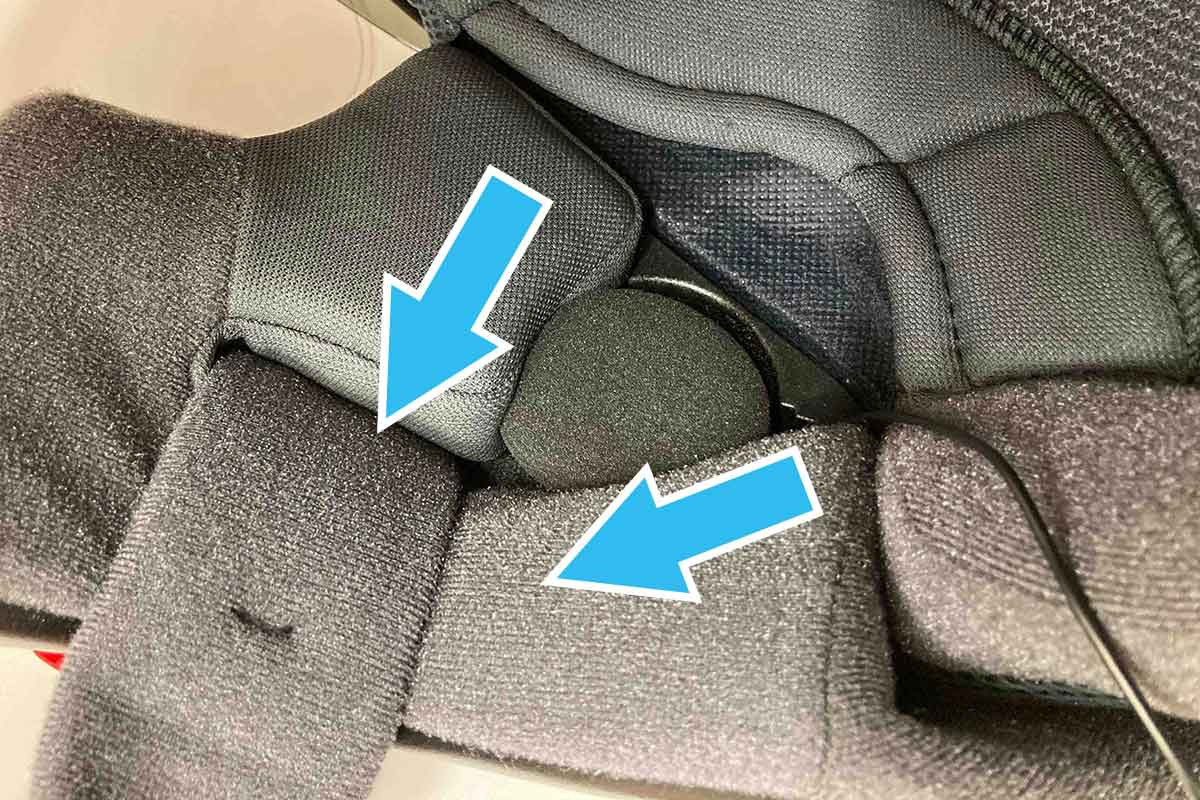

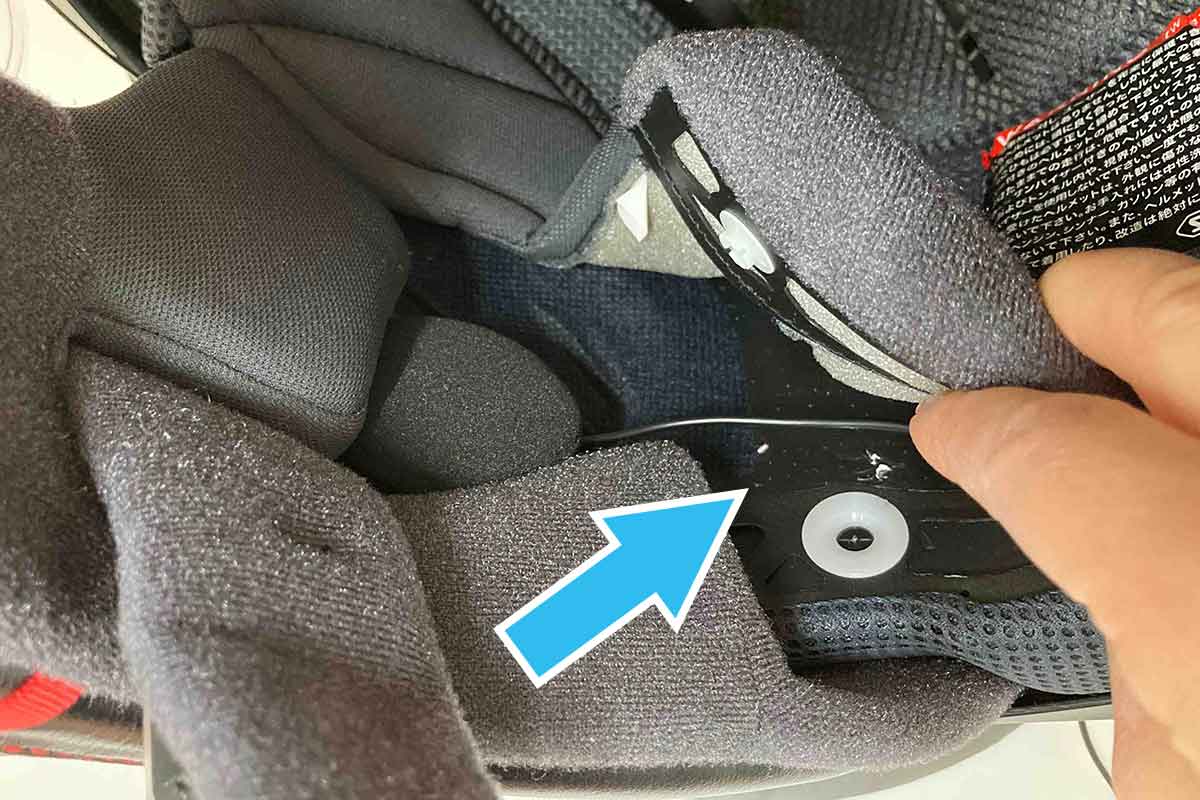

ヘルメット後方右側のホックを外し、配線をホックの内側に通します。

STEP9スピーカー配線2

スピーカー配線2

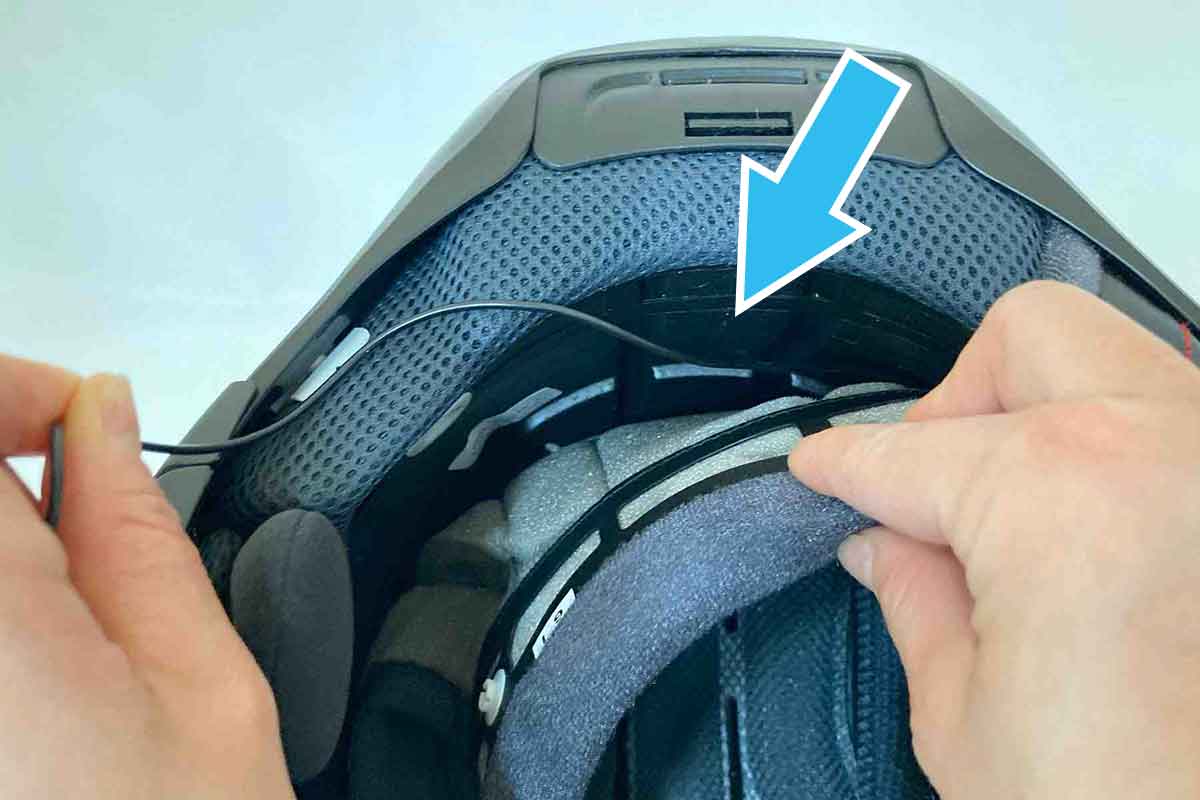

内装の裏側に配線を通します。

STEP10左側スピーカー取付け

左側スピーカー取付け

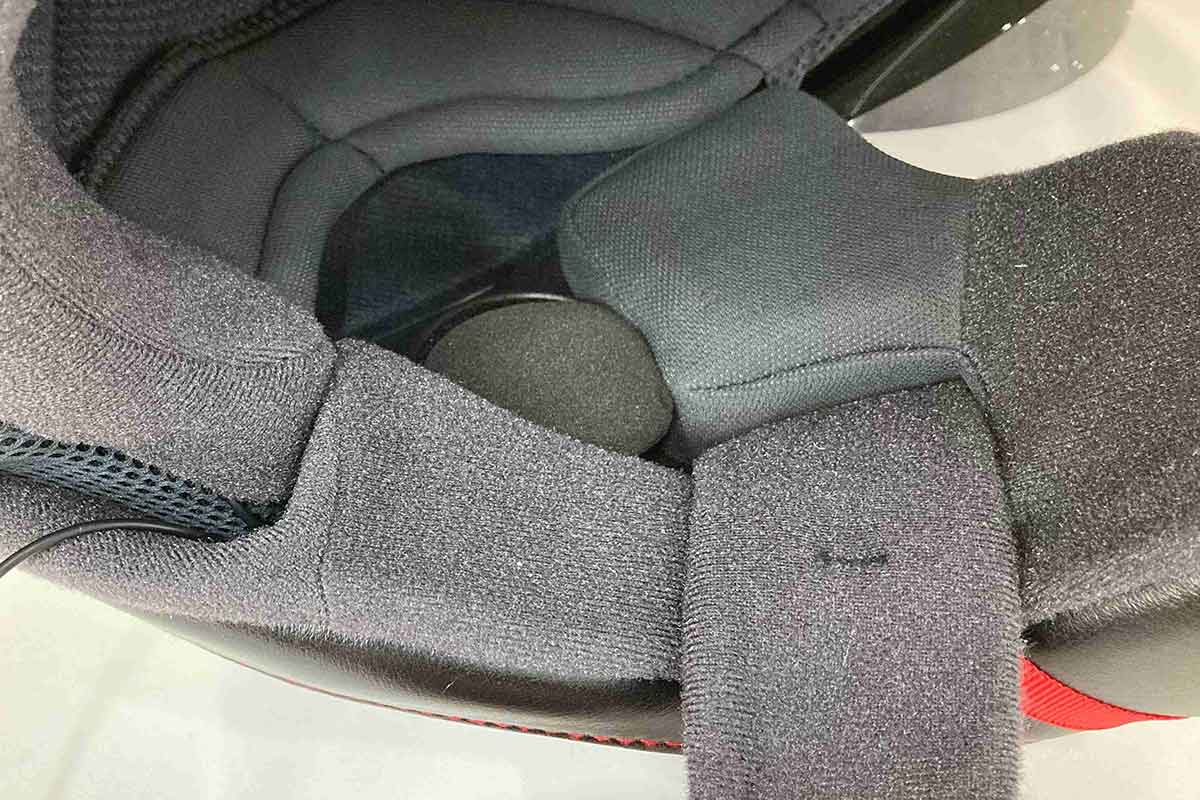

反対側にも、スピーカーを取付けます。

STEP11スピーカー配線

スピーカー配線

スピーカーの配線は、帽体の後ろ側からチークパッドに沿って取り出すとかんたんです。

ヘルメットアタッチメントの取付け

STEP12アタッチメント準備

アタッチメント準備

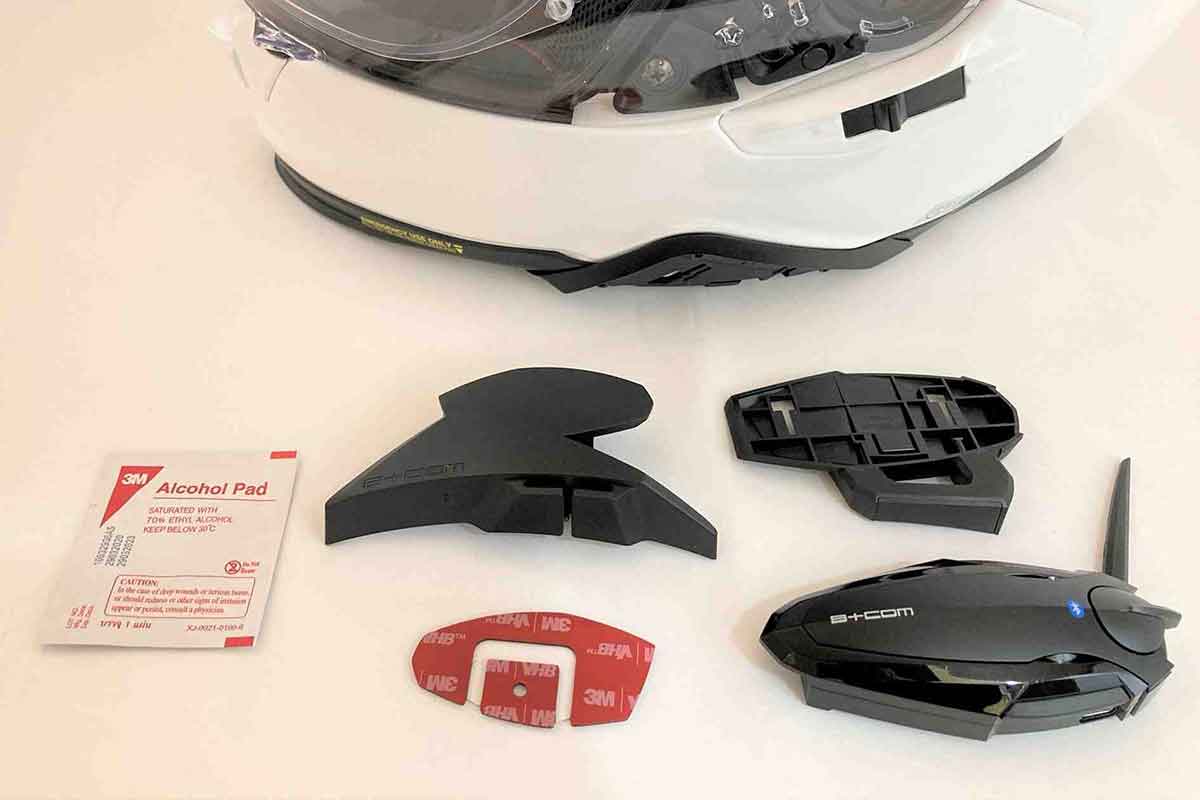

ベースプレート、およびB+COM ヘルメットアタッチメント一式を用意します。

STEP13貼付け面の脱脂

貼付け面の脱脂

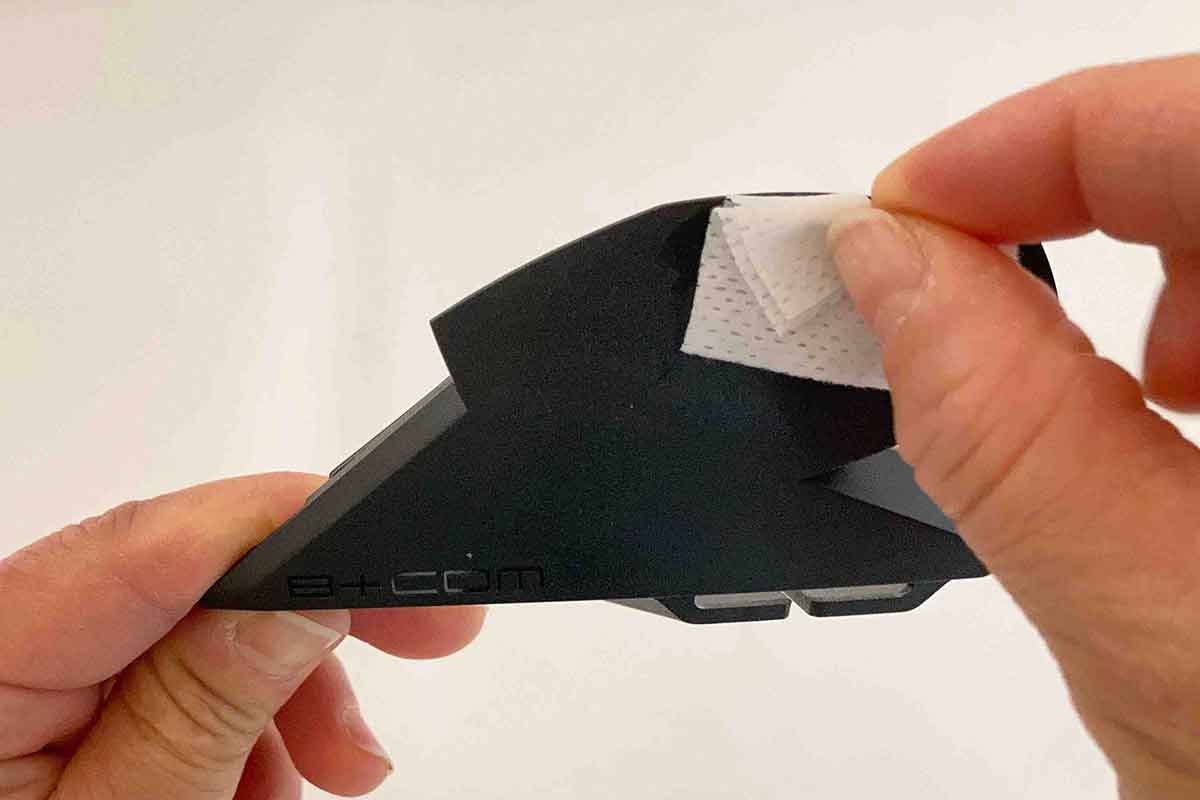

付属のアルコールシートを使用して、ヘルメットアタッチメント、ベースプレート、ヘルメットの貼付け面をそれぞれ脱脂します。

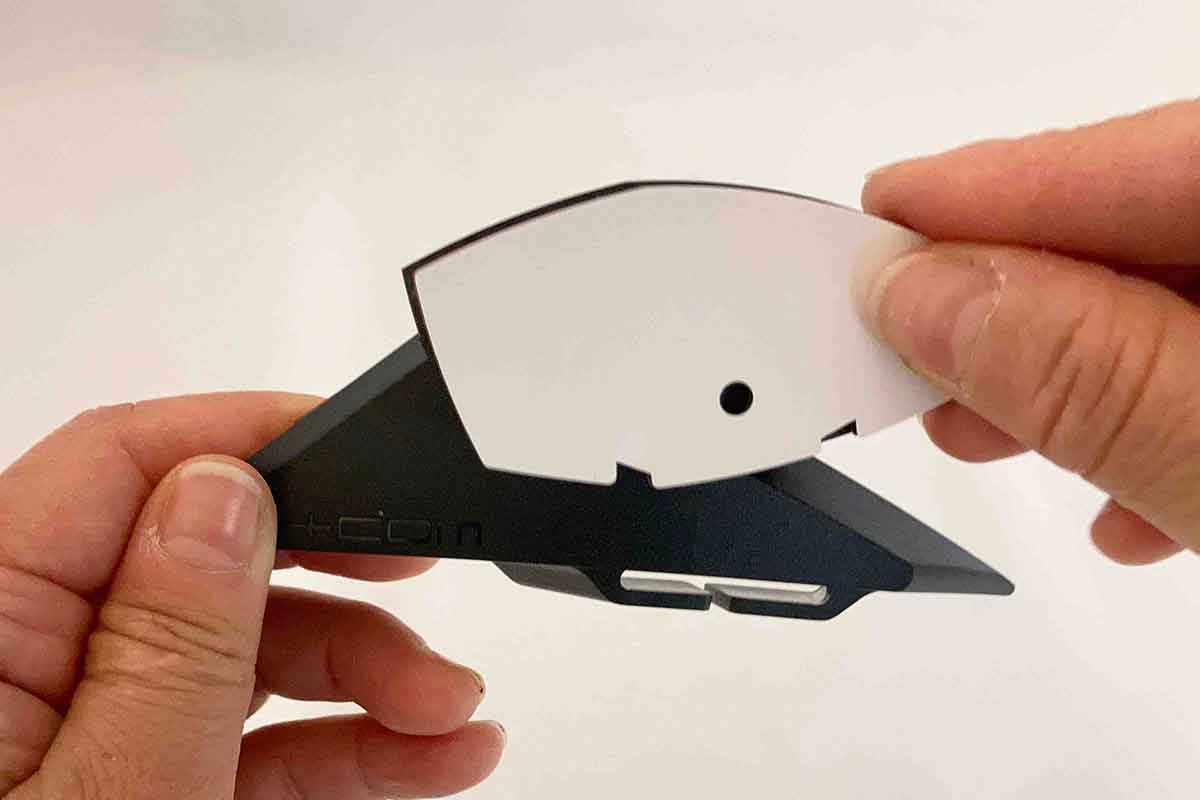

STEP14両面粘着シート貼付け

両面粘着シート貼付け

付属の両面粘着シートを貼り付けます。

STEP15両面粘着シート貼付け2

両面粘着シート貼付け2

図のような状態になります。

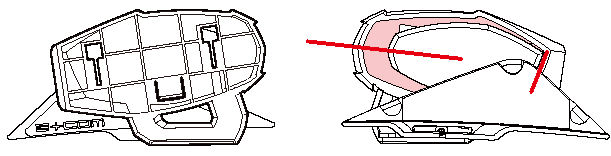

STEP16ベースプレート貼付け

ベースプレート貼付け

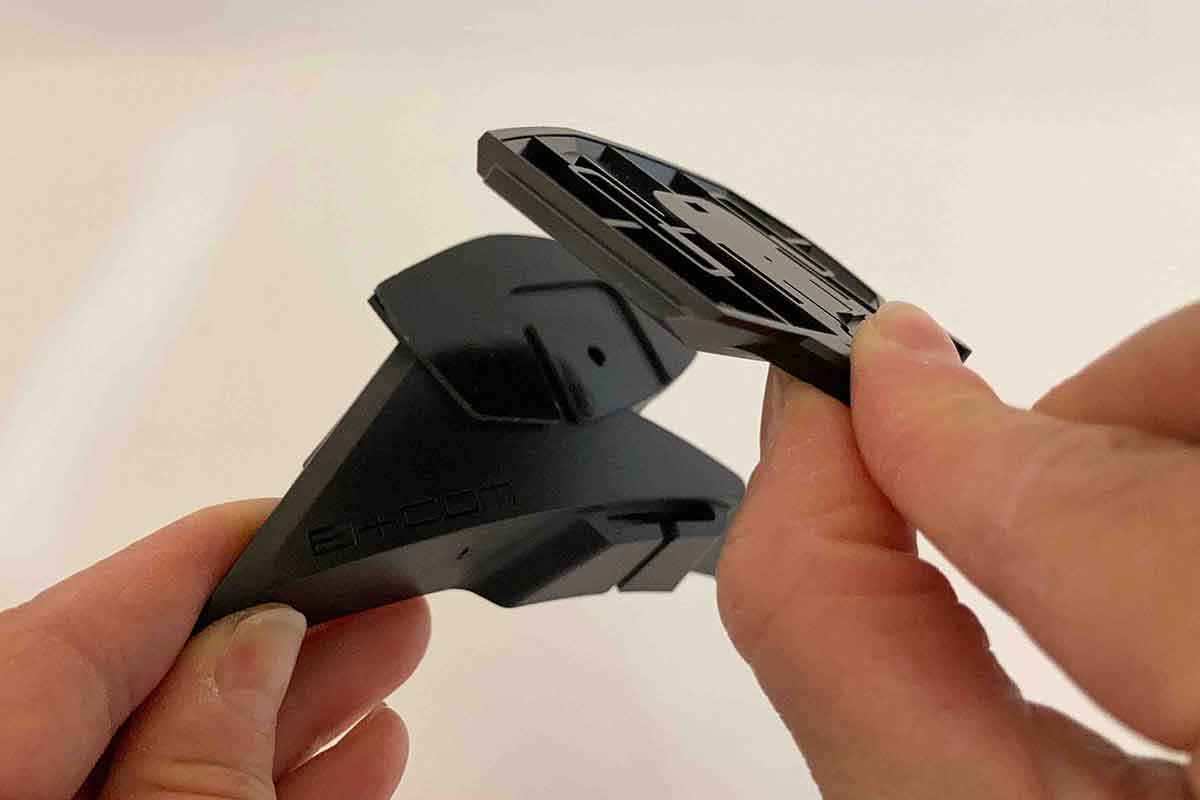

ベースプレートと貼り合わせます。(貼付け位置は下図)

ベースプレート貼付け

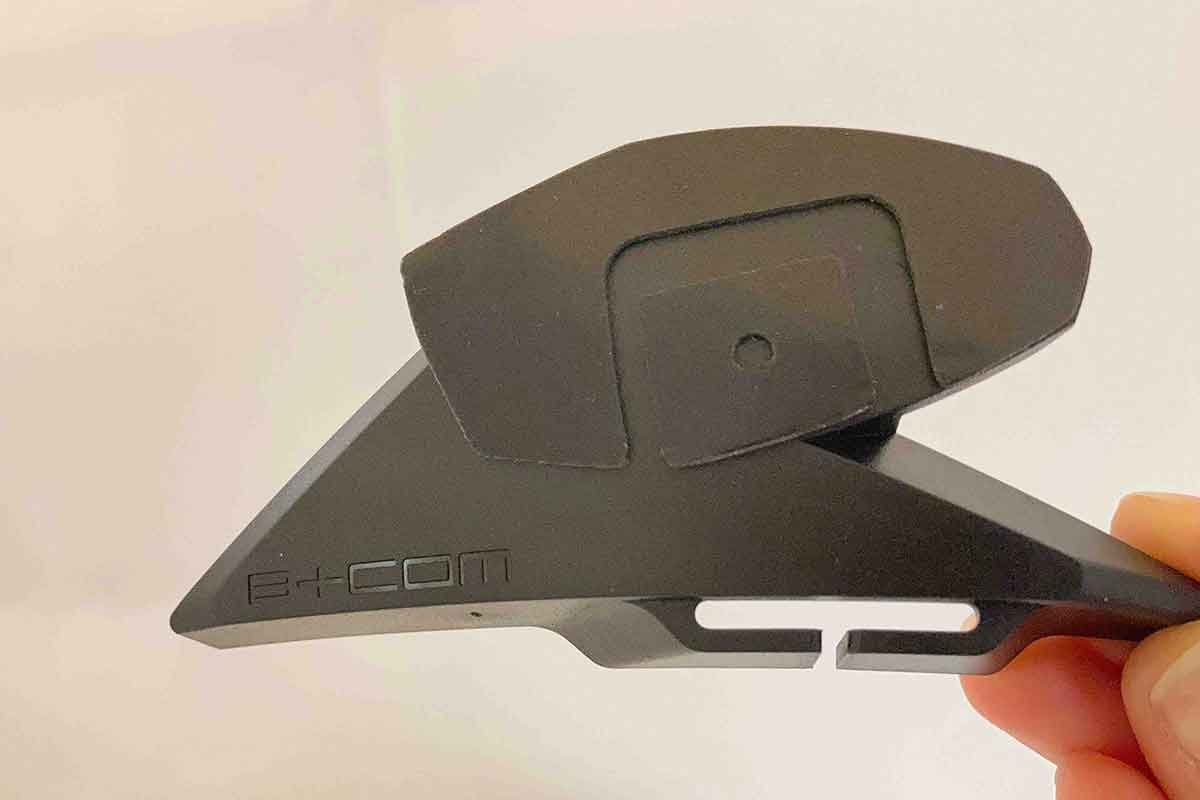

STEP17ベースプレート貼付け2

ベースプレート貼付け2

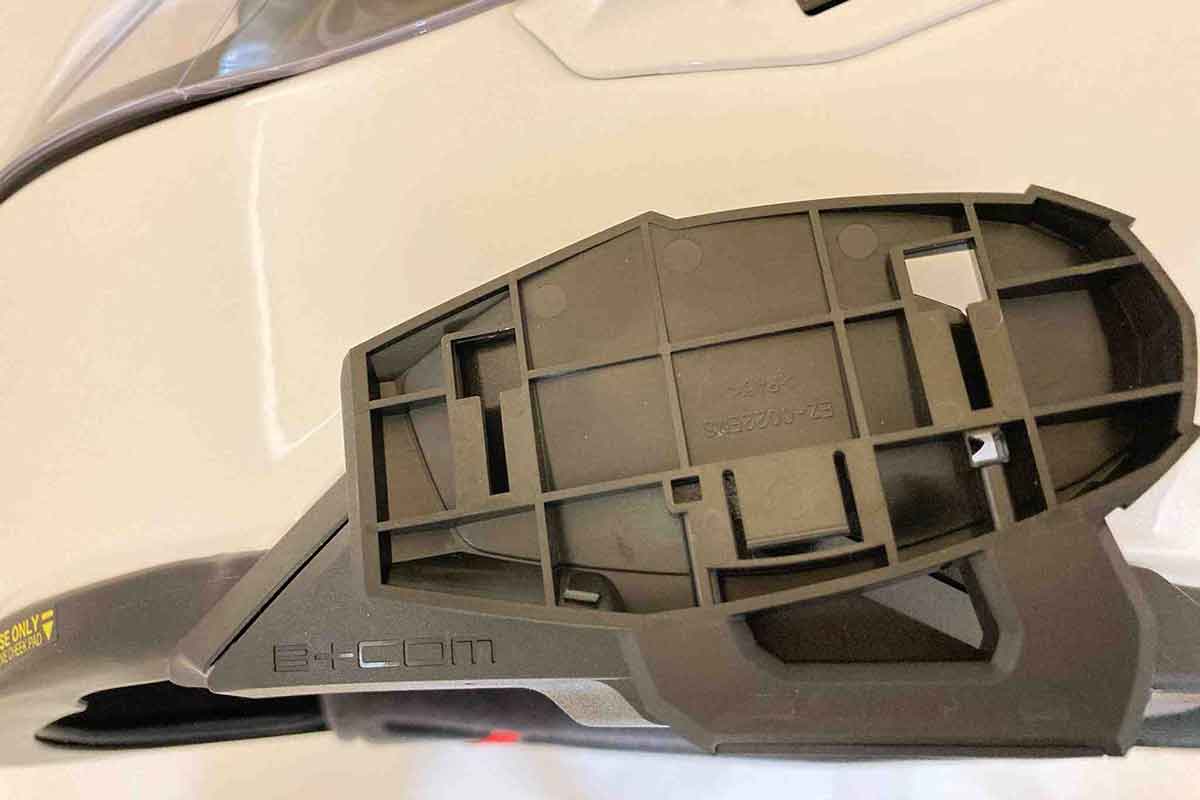

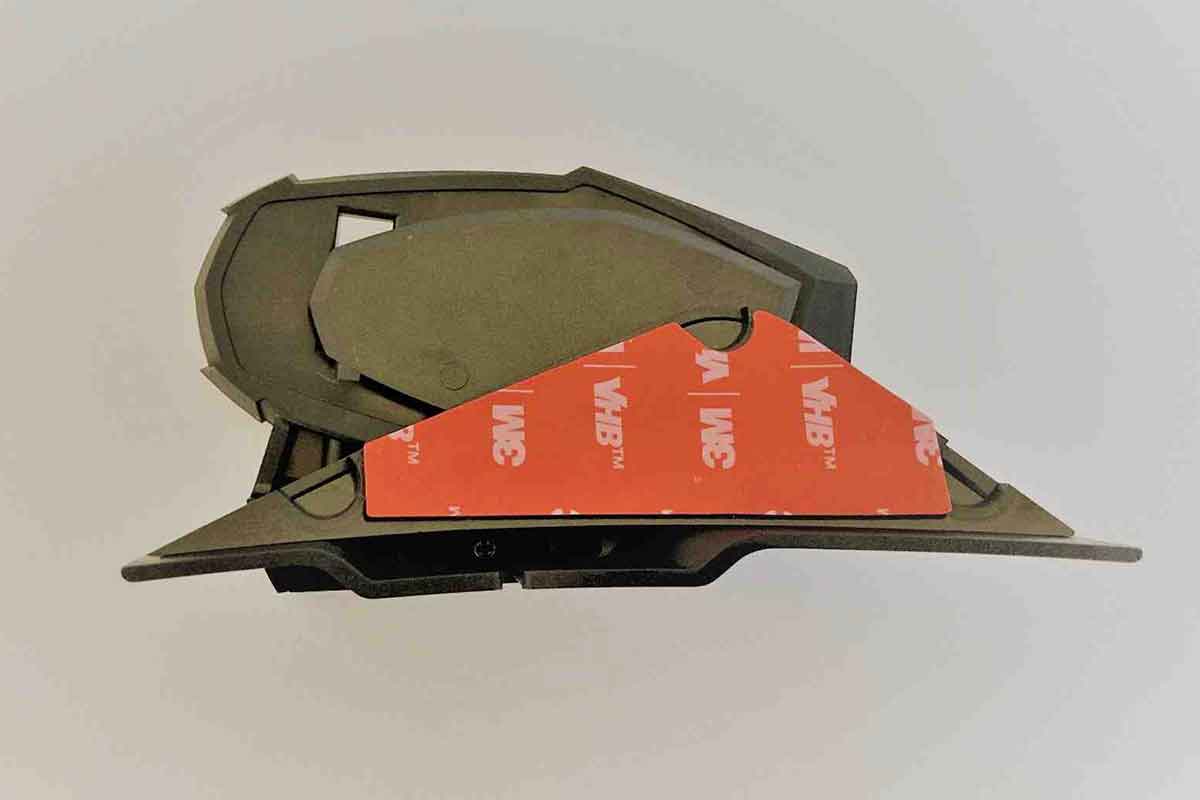

図のような状態になります。

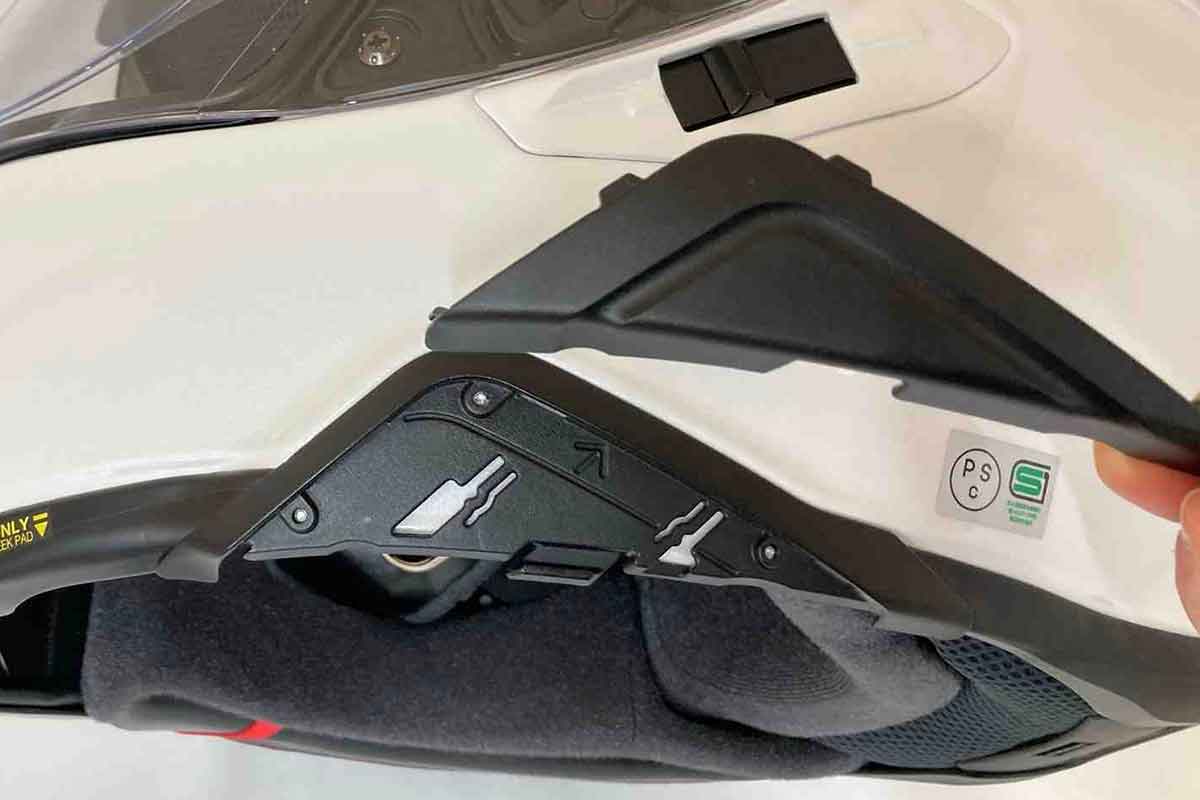

STEP18インカム装着用カバー取外し

インカム装着用カバー取外し

ヘルメット左側のインカム装着用カバーを取外します。

※脱着手順に関しては、ヘルメットの取扱説明書をご参照ください。

STEP19アタッチメント貼付け

アタッチメント貼付け

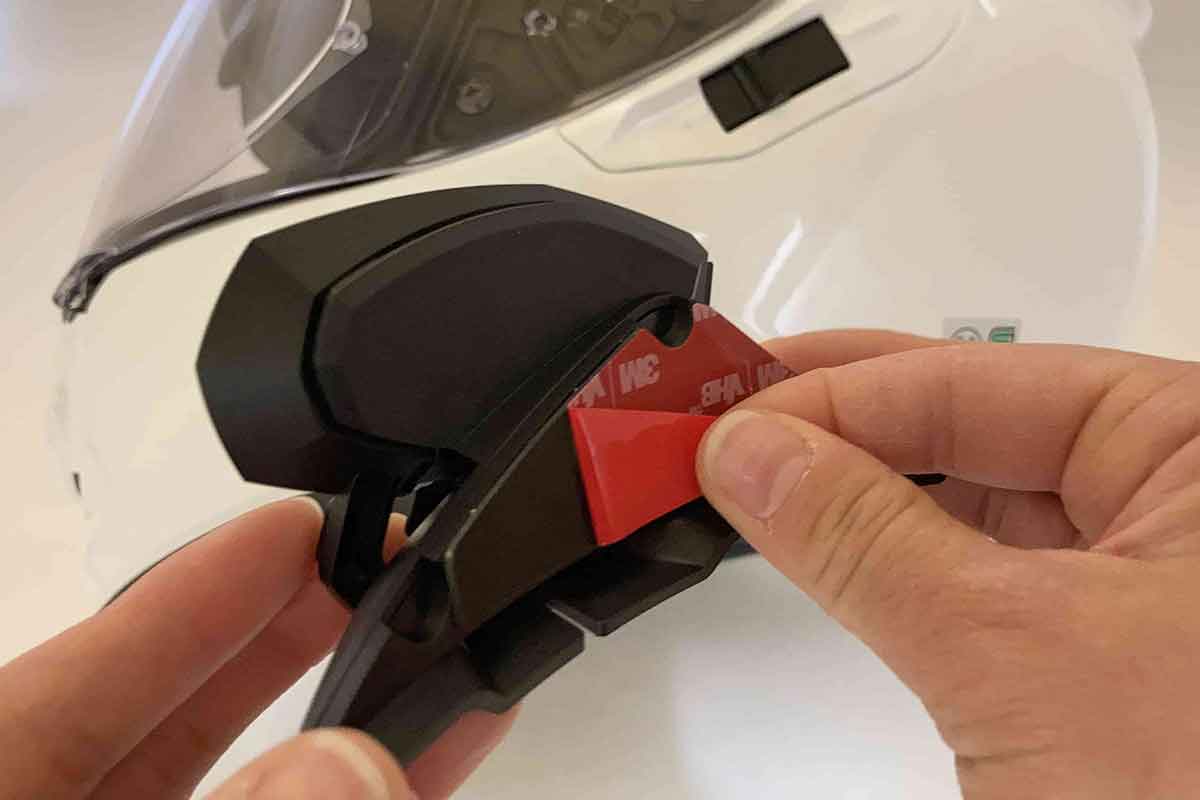

アタッチメントの剥離シートを剥がし、ヘルメットの形状に合わせて貼付けます。

STEP20アタッチメント貼付け2

アタッチメント貼付け2

これでベースプレートの取付けは完了です。

※接着硬化まで約24時間を要します。完全に接着されるまでご利用しないでください。

マイクの取付け

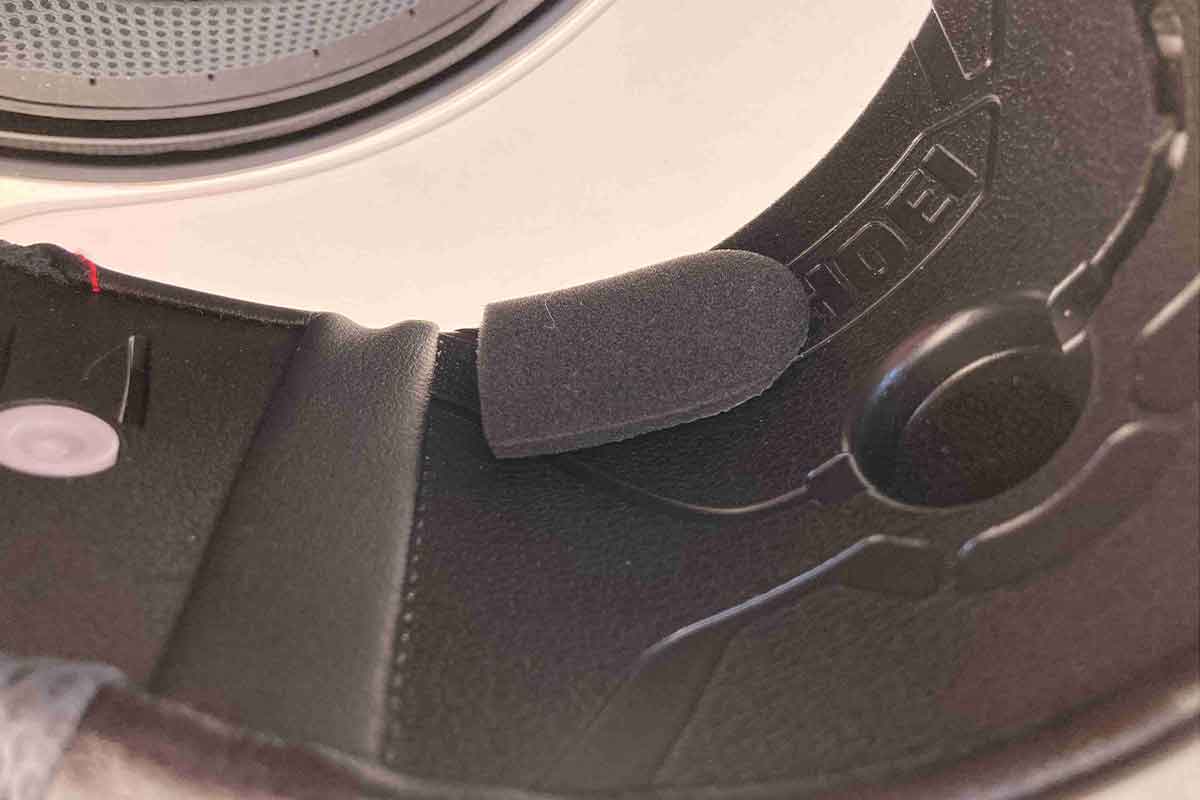

STEP21マイクスポンジ貼付け

マイクスポンジ貼付け

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付けます。

STEP22ワイヤーマイク取付け

ワイヤーマイク取付け

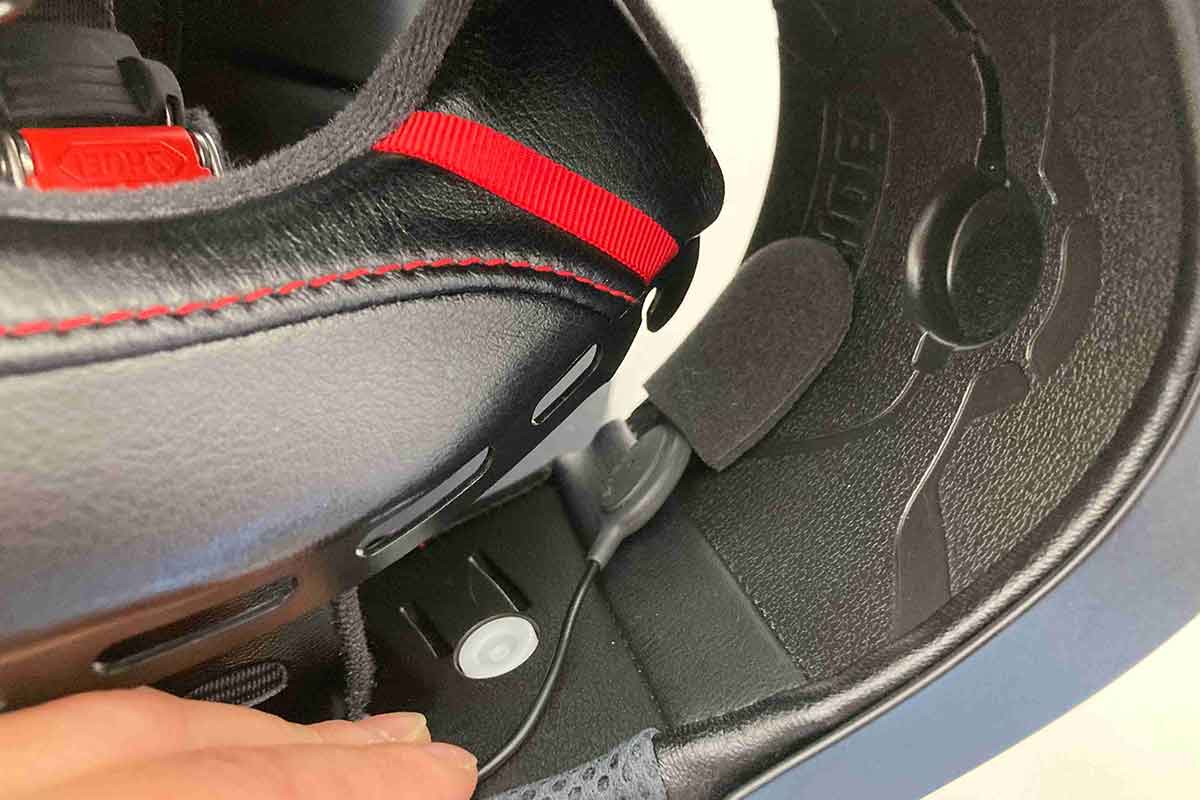

チークパッド内側のホックを避けて配線しながら、ワイヤーマイクを取り付けます。

※マイクの裏表に注意してください。穴の空いている方が、集音する方向です。

STEP23チークパッド取付け

チークパッド取付け

チークパッドを戻す際は、スピーカー、マイクの配線が折れ曲がらないようにご注意ください。

※折れ曲がった状態で取り付けた場合、断線につながる恐れがあります。

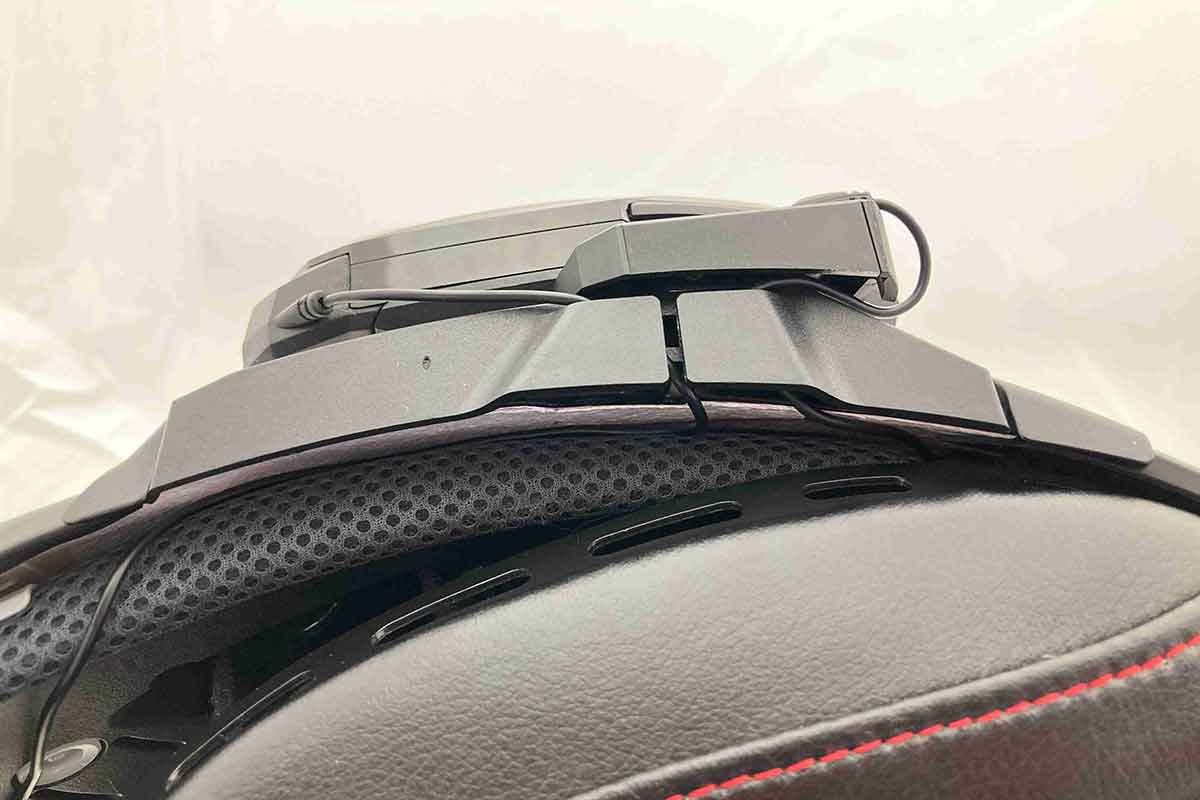

STEP24ケーブルの取回し

ケーブルの取回し

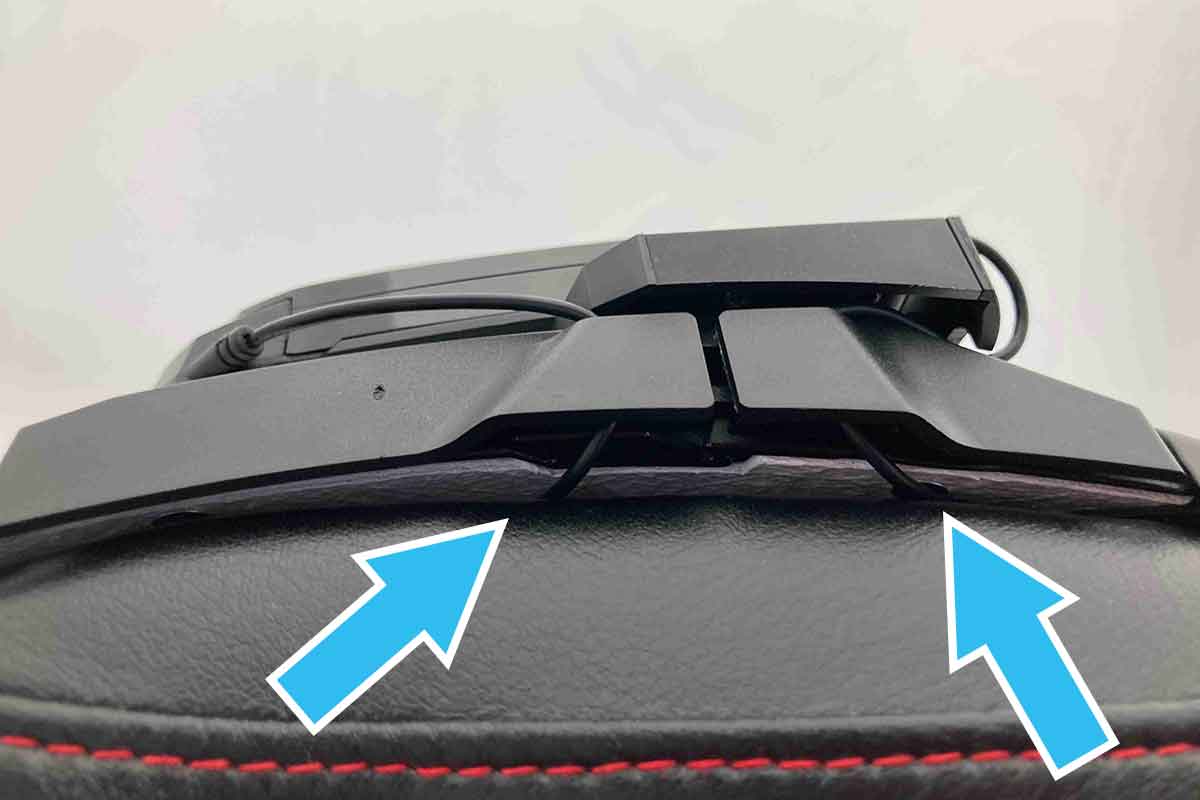

アタッチメントのケーブルホルダーを利用すると、配線がきれいに格納できます。

本体ユニットの取付け

STEP25配線収納

配線収納

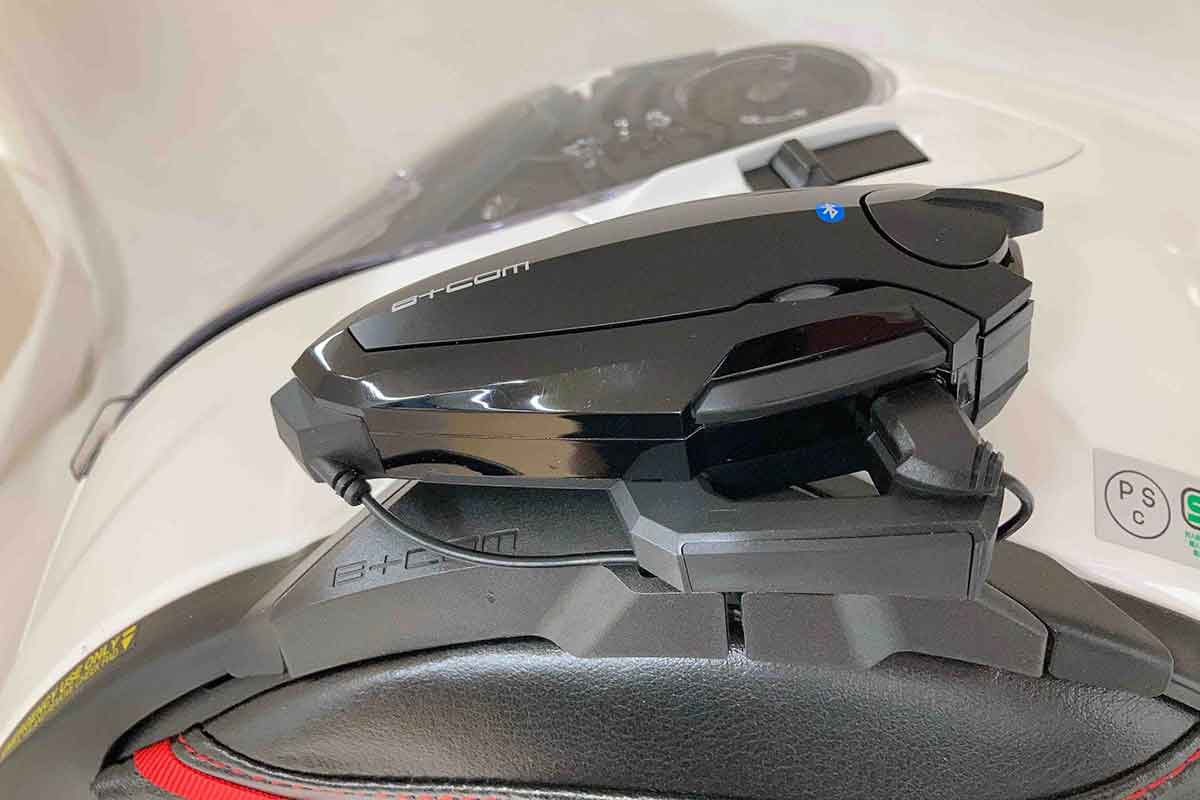

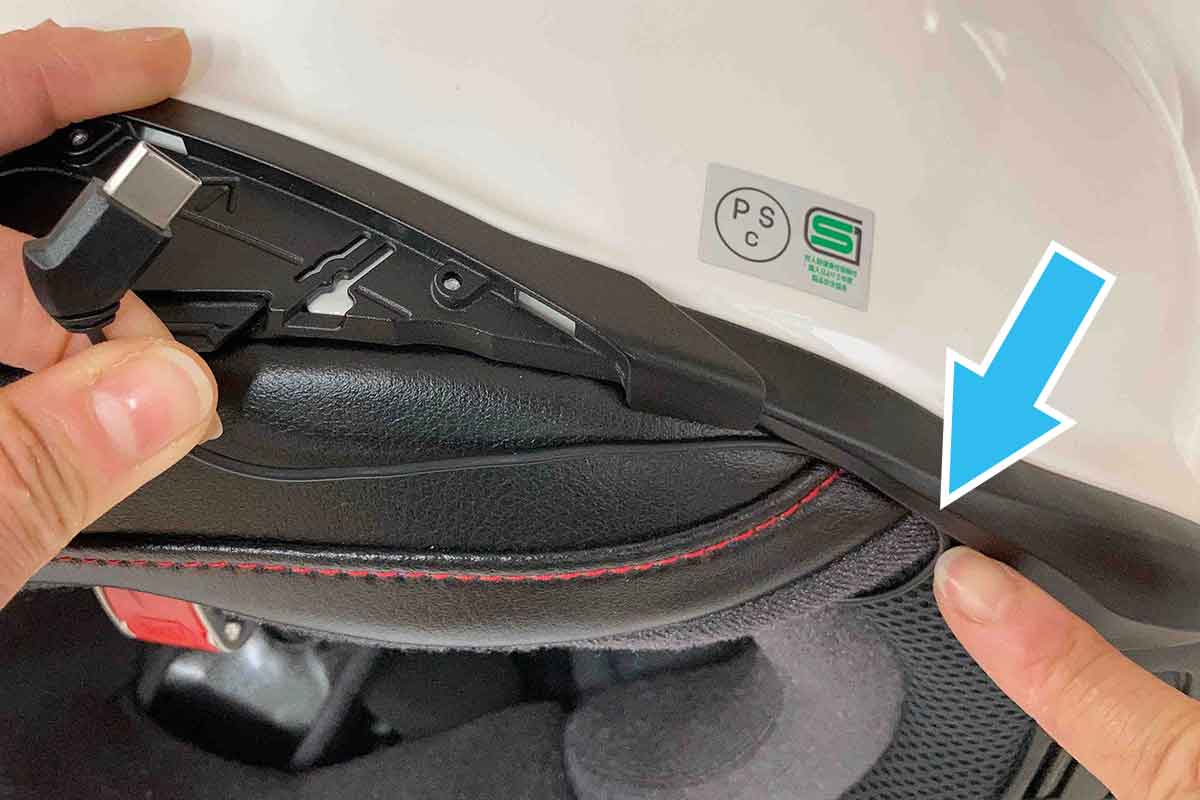

本体ユニットを取り付け、ワイヤーマイクやスピーカーのコネクタを接続します。

STEP26完成

完成

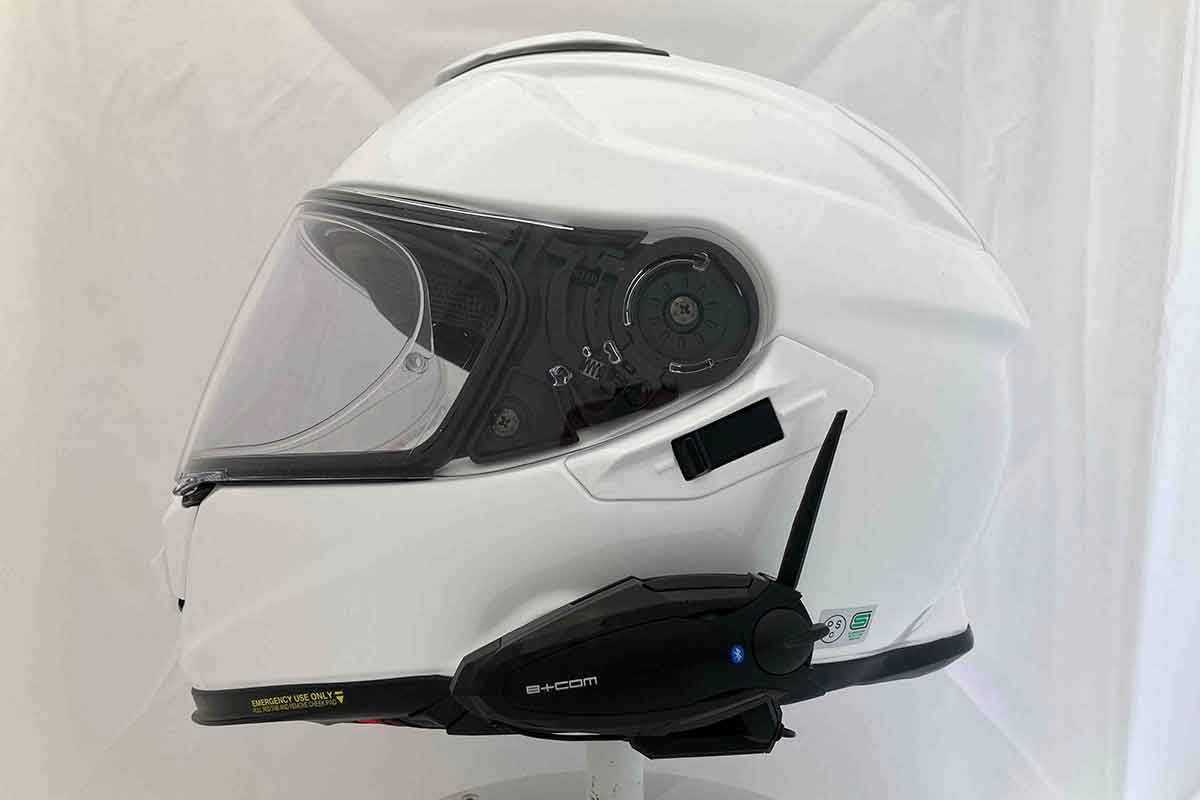

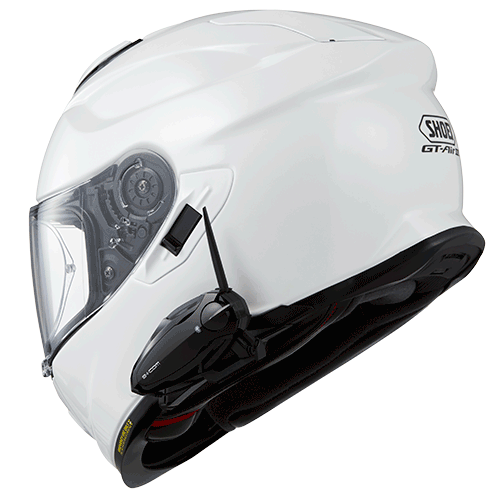

以上で完成です。
