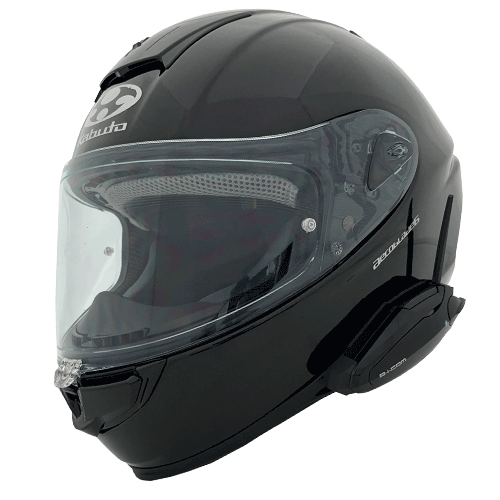

B+COM SB6X バイク用インカム フルフェイスヘルメット取付方法 OGK KABUTO AEROBLADE-6

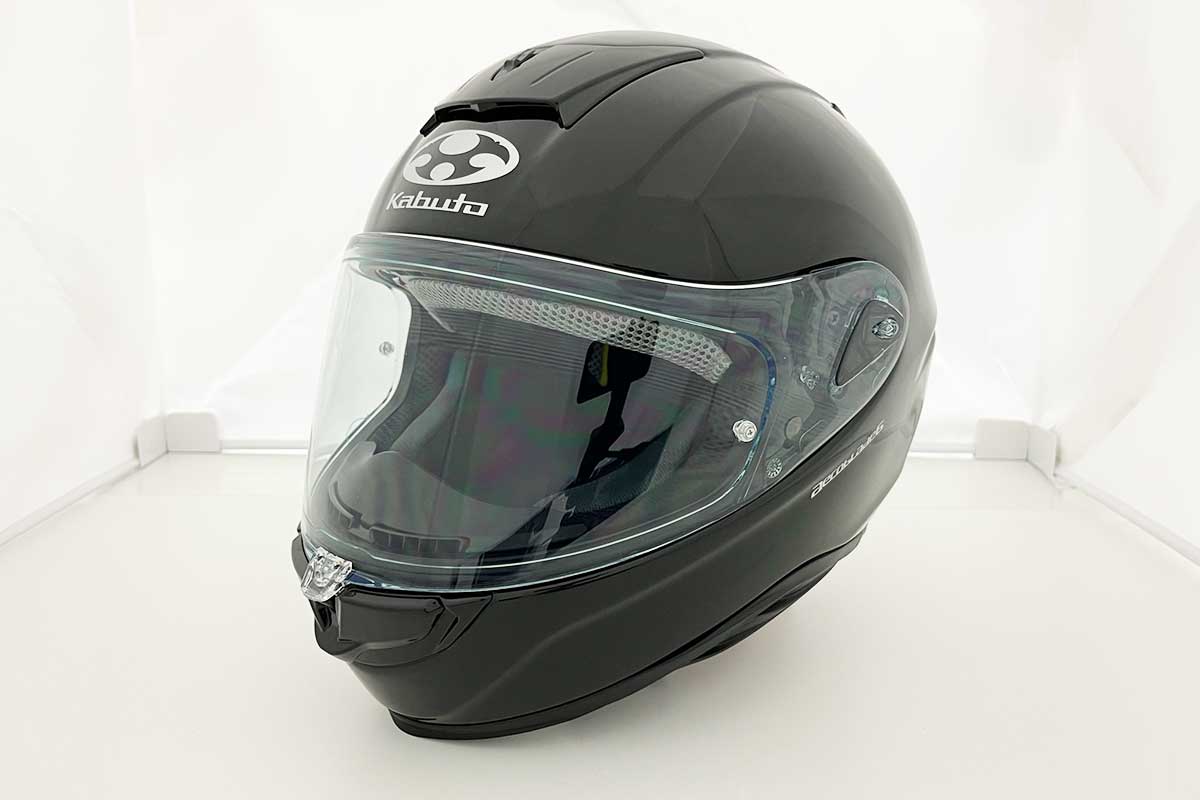

OGK KABUTOヘルメット「AEROBLADE-6」のB+COM取付方法をご紹介します。

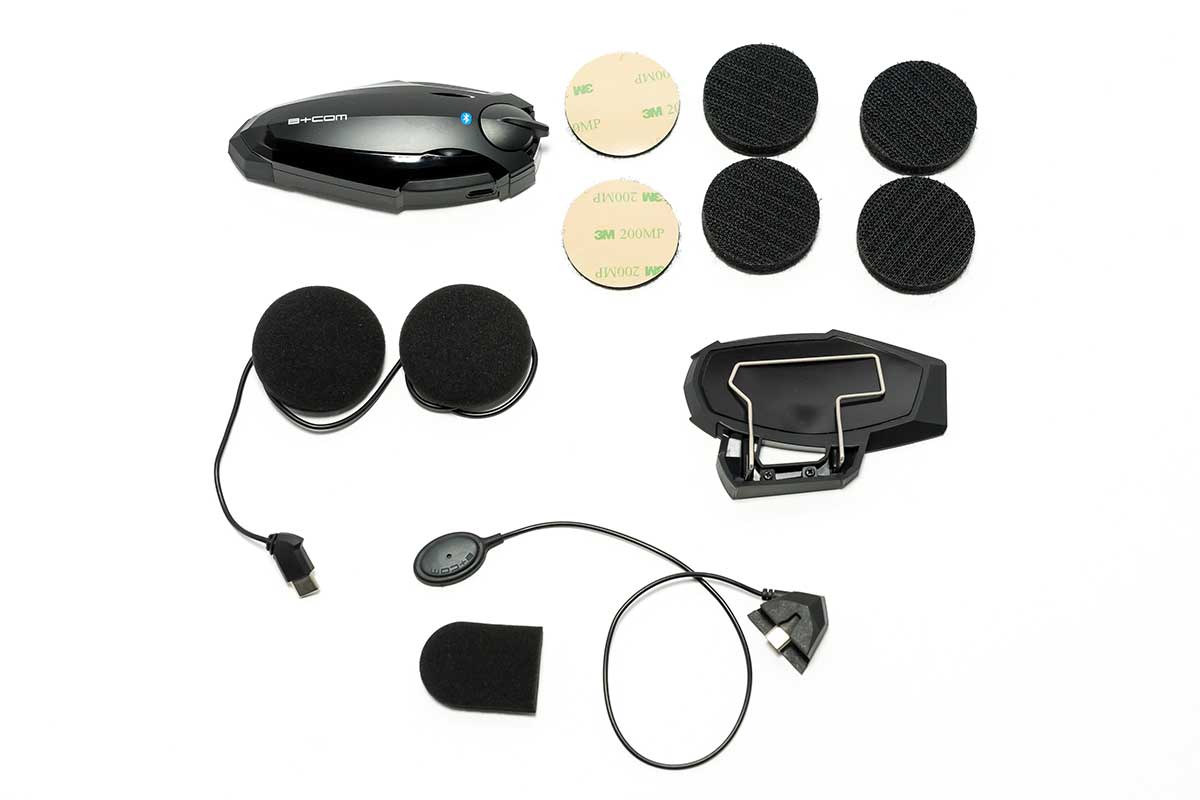

画像を参考にB+COM1キット分を用意します。

ベースプレートの組み立て方法はこちら

左右のスピーカーの裏面に面ファスナー(オス)を貼付けます。

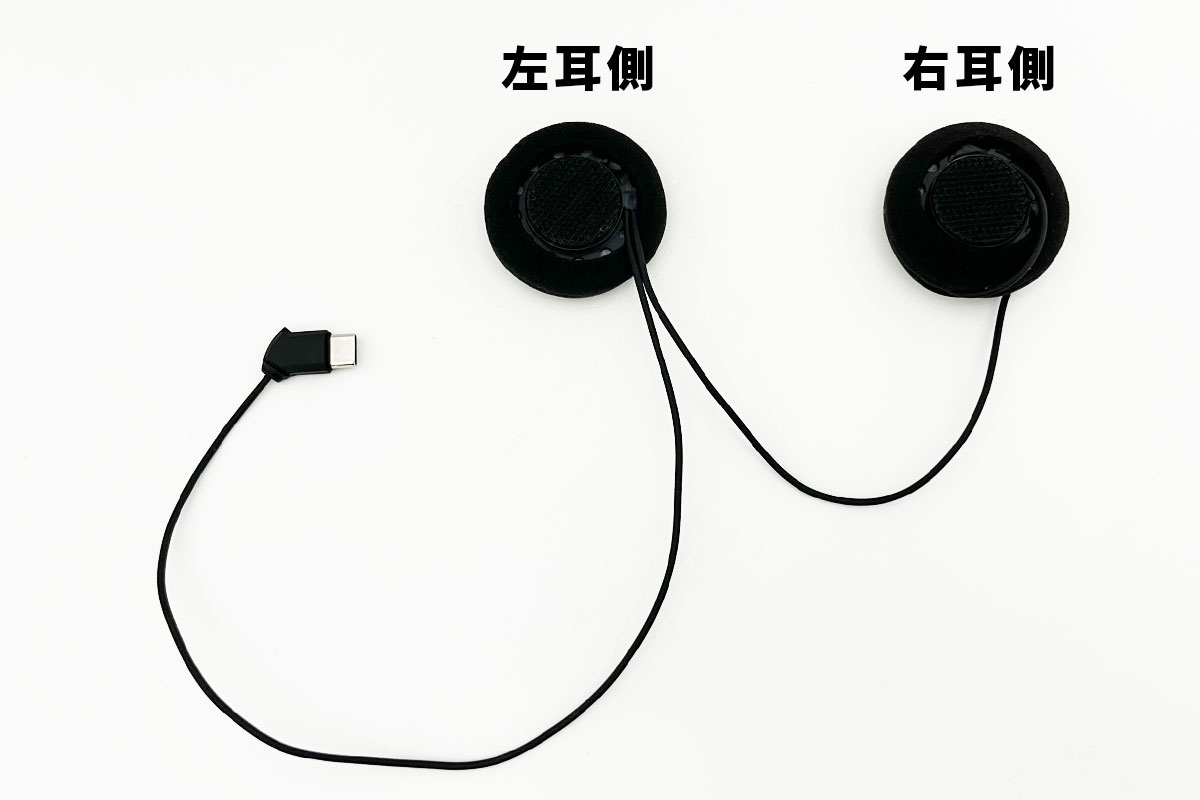

配線が1本つながっているのが右耳側、2本つながっているのが左耳側です。

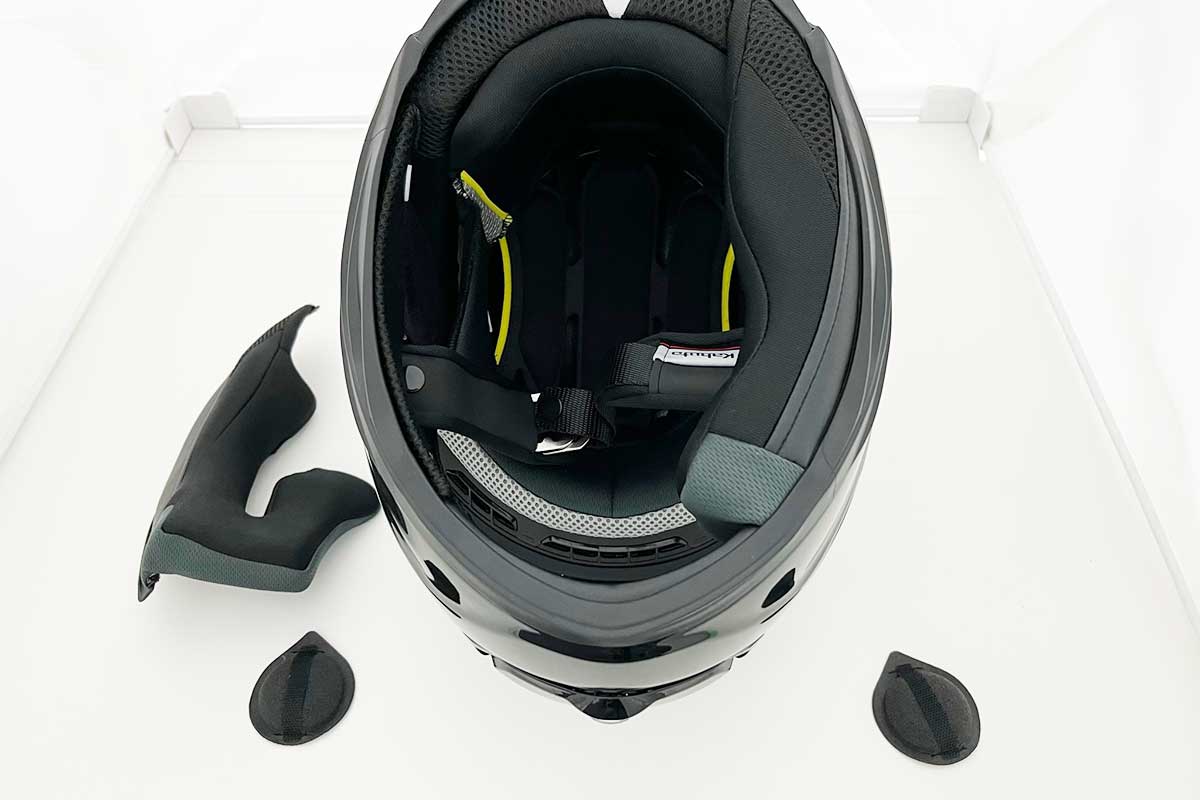

ヘルメットのチークパッドを取り外します。

※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。

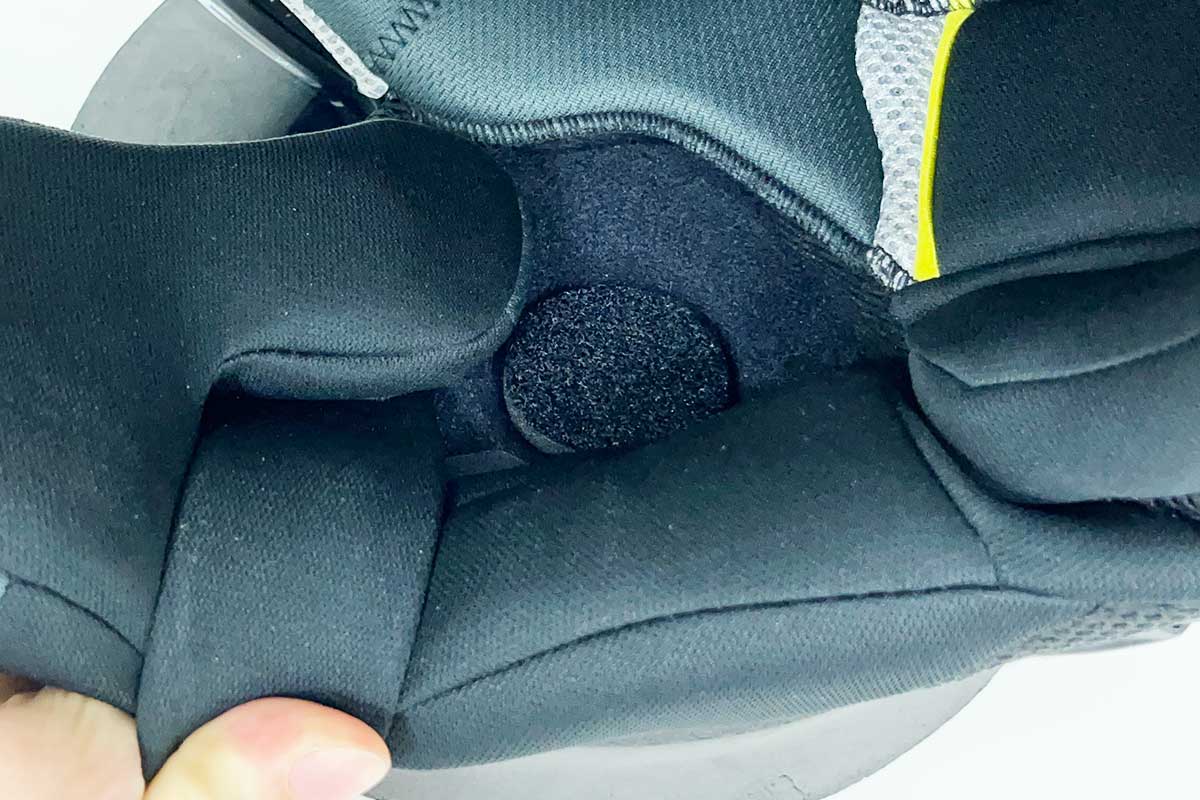

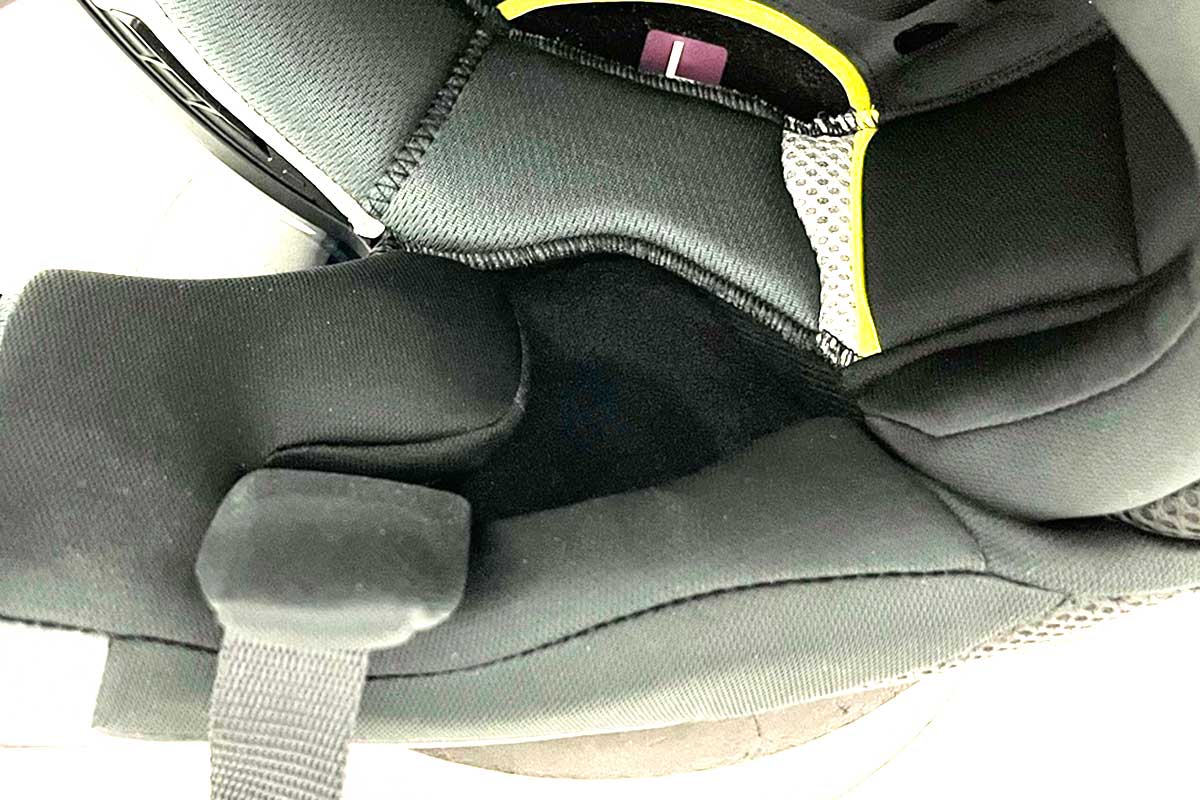

「AEROBLADE-6」のイヤースペースは帽体側が布面になっているため、B+COMのスピーカー用面ファスナー(メス)を使用せずに貼り付けできます。

耳とスピーカーとの隙間が生じやすいため、「スピーカー調整パッド」を1枚貼付けることをおすすめします。

※個人差があるため、必ず調整してください。

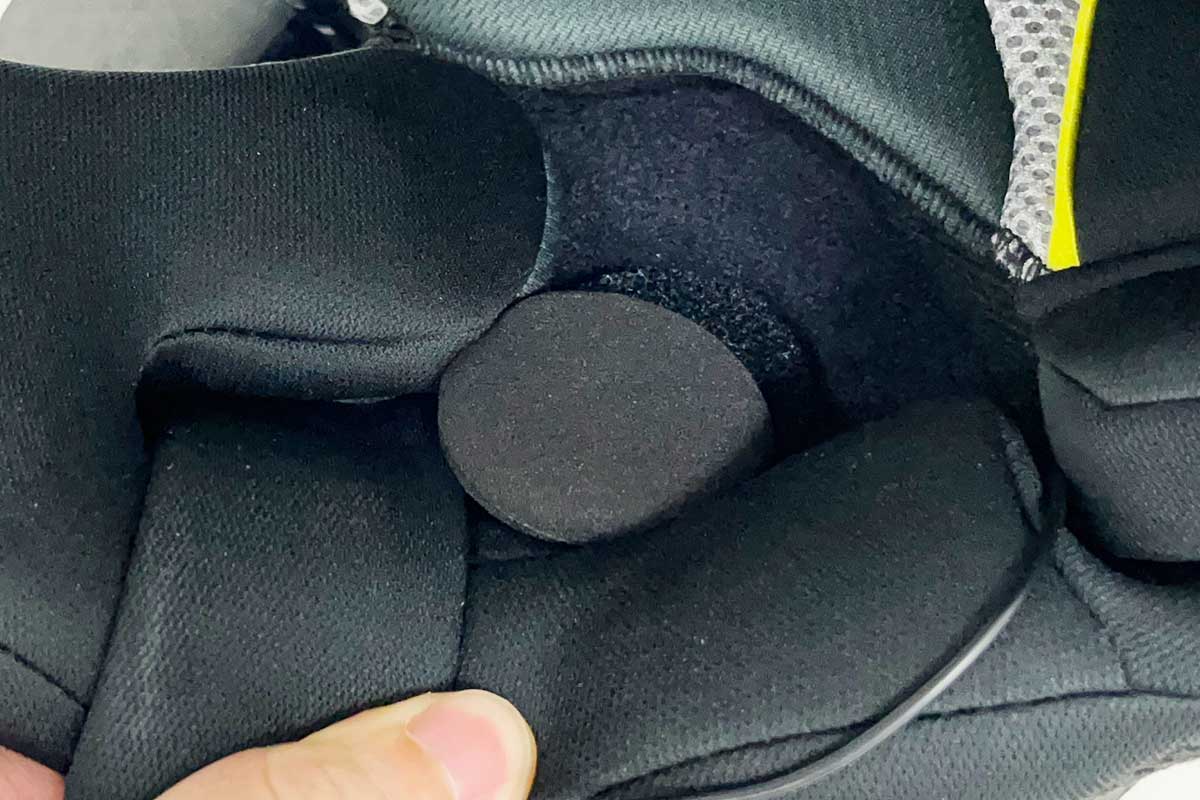

スピーカーを取付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

どうしても耳が圧迫される場合は、より小型・薄型設計の「ヘルメットスピーカーセット5 SMALL(スモール)」のご利用をおすすめします。

※ドライバーサイズが小型化されているため、音量・音質は標準スピーカーの方が上回ります。

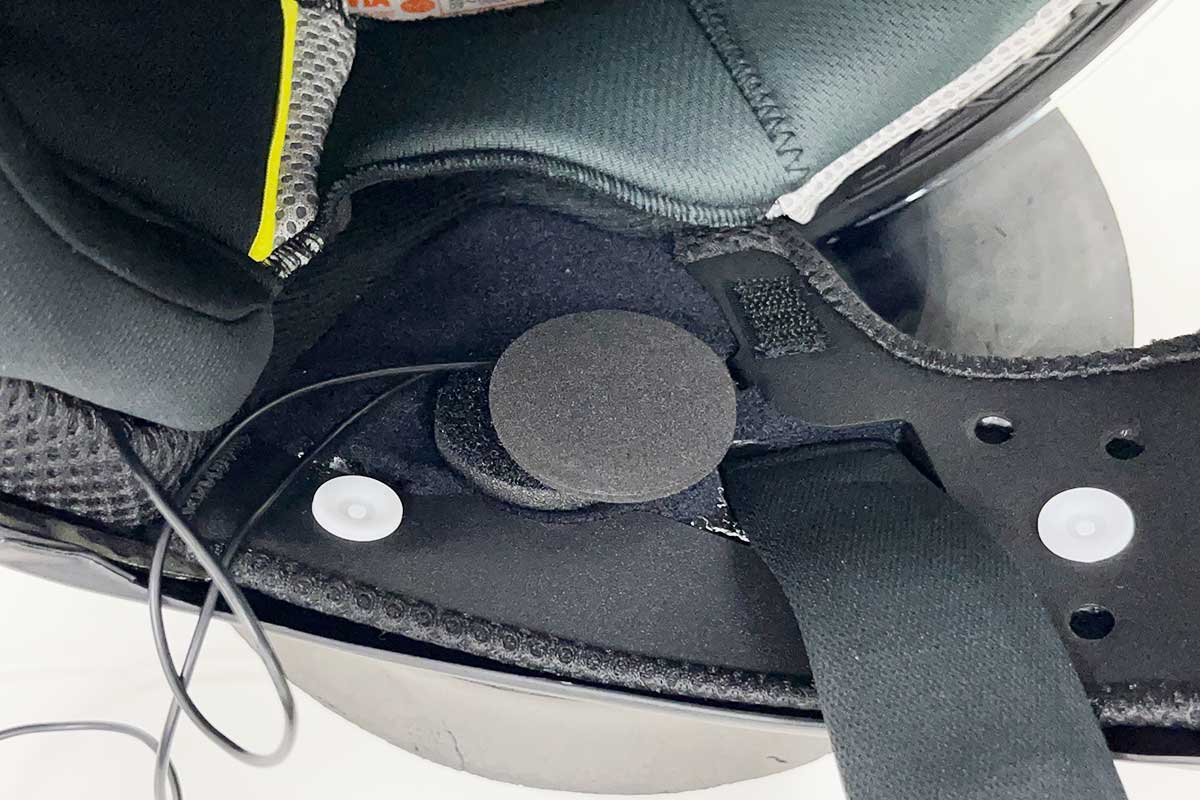

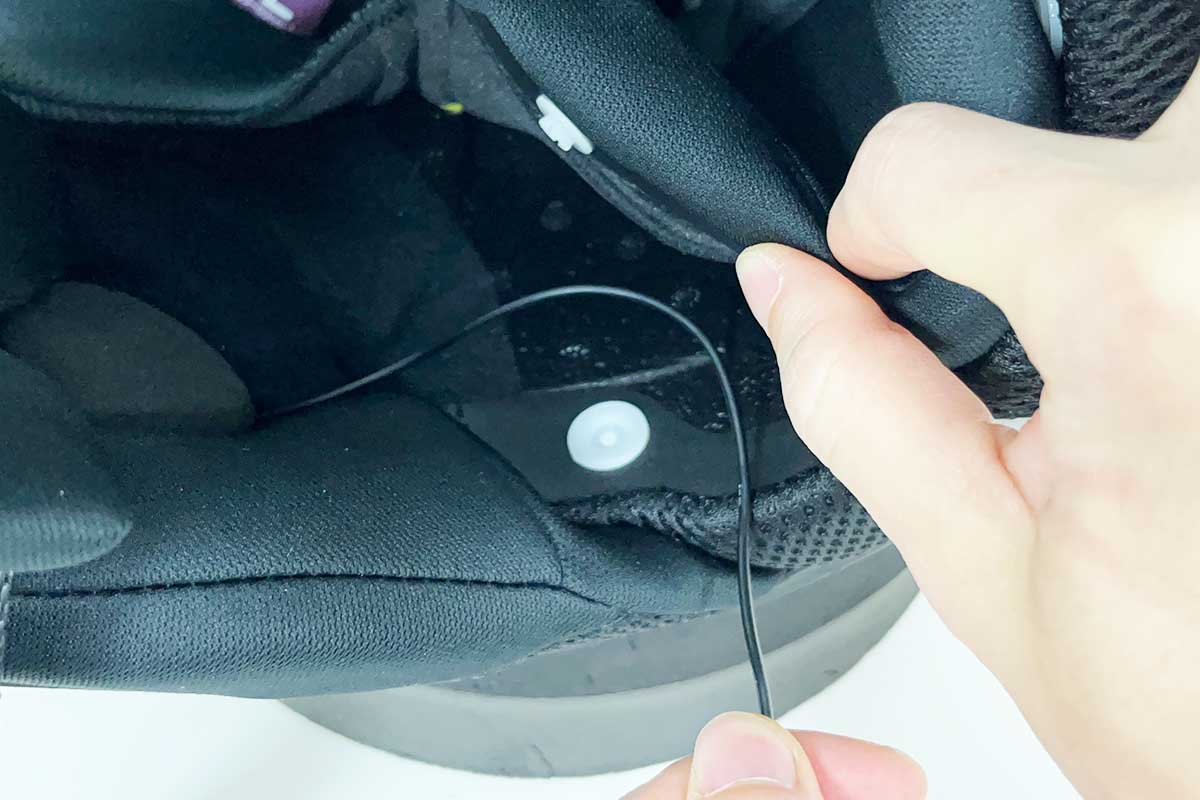

ヘルメット後頭部にあるリアパッドのスナップを外し、配線をスナップの内側に通します。

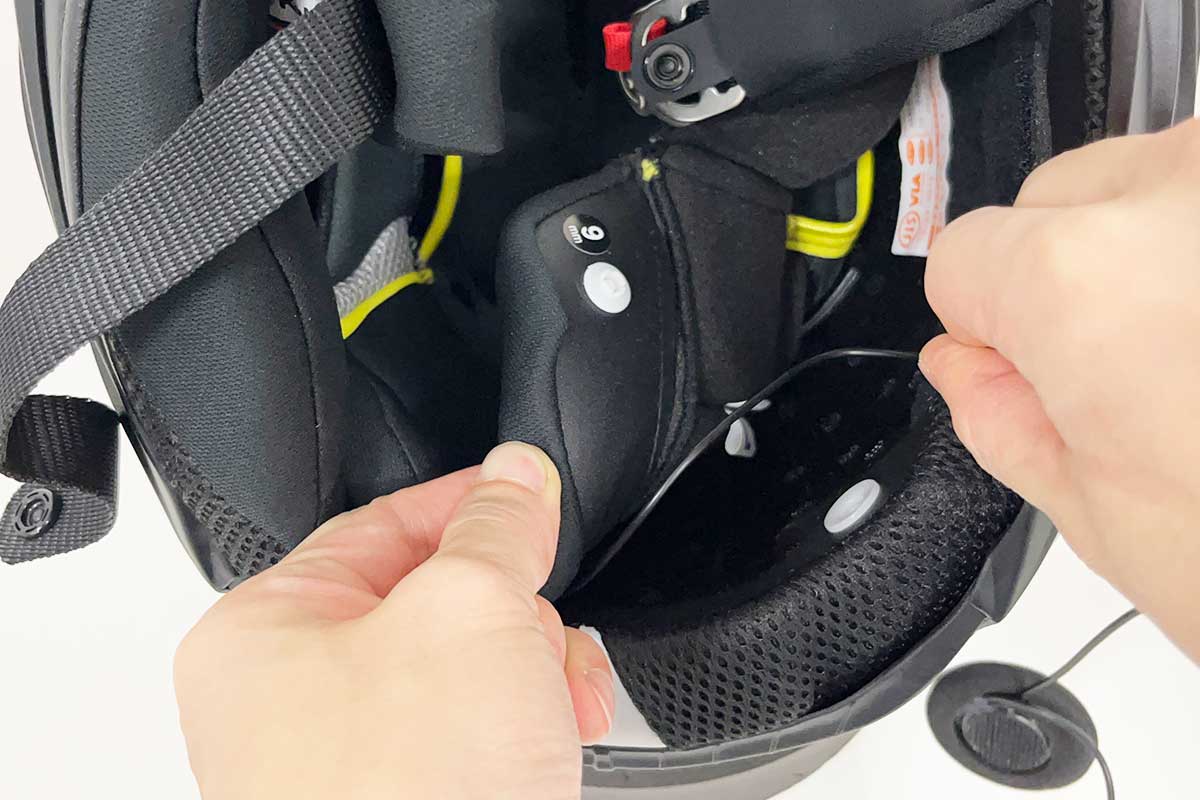

内装の裏側に配線を通します。

スピーカーの左耳側を取付けます。

B+COM sb6xを[AEROBLADE-6] へ取付ける場合、ワイヤークリップで挟み込む方法と、貼付ける方法のどちらでも可能です。

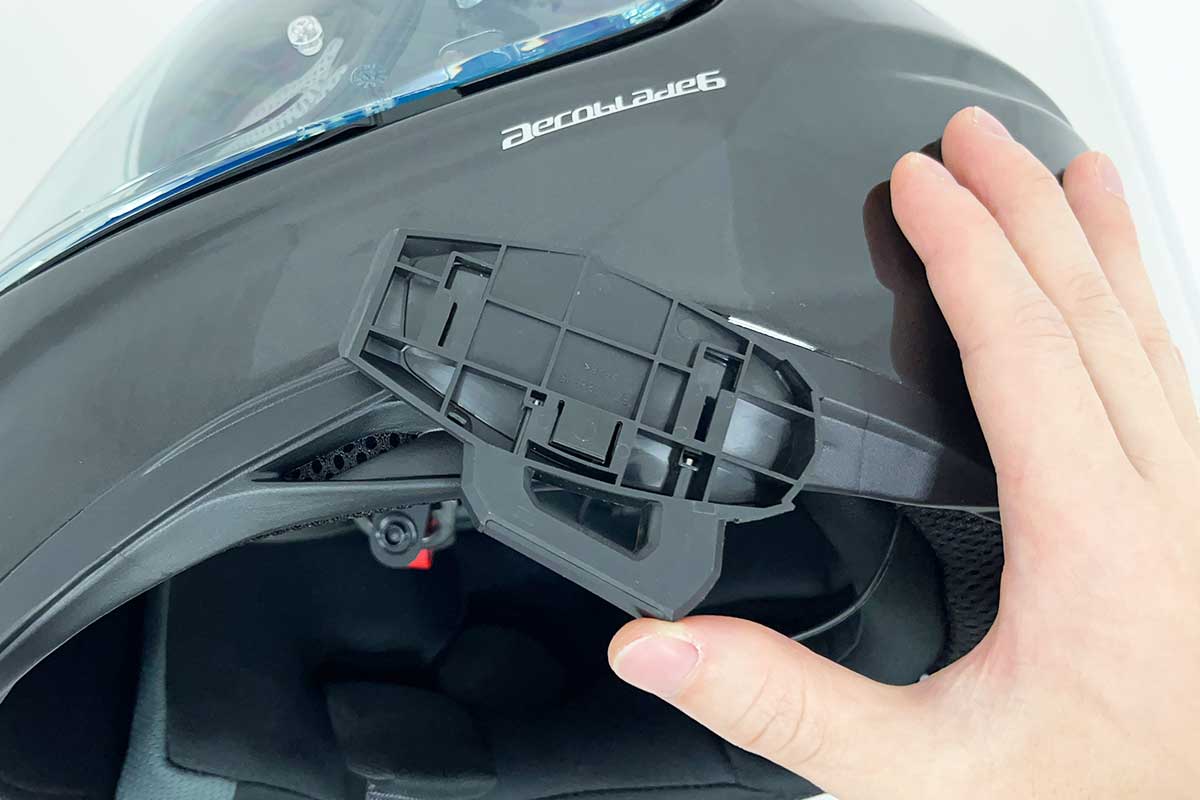

ワイヤークリップの場合は、帽体の左側面にベースプレートを斜めに差し込みます。

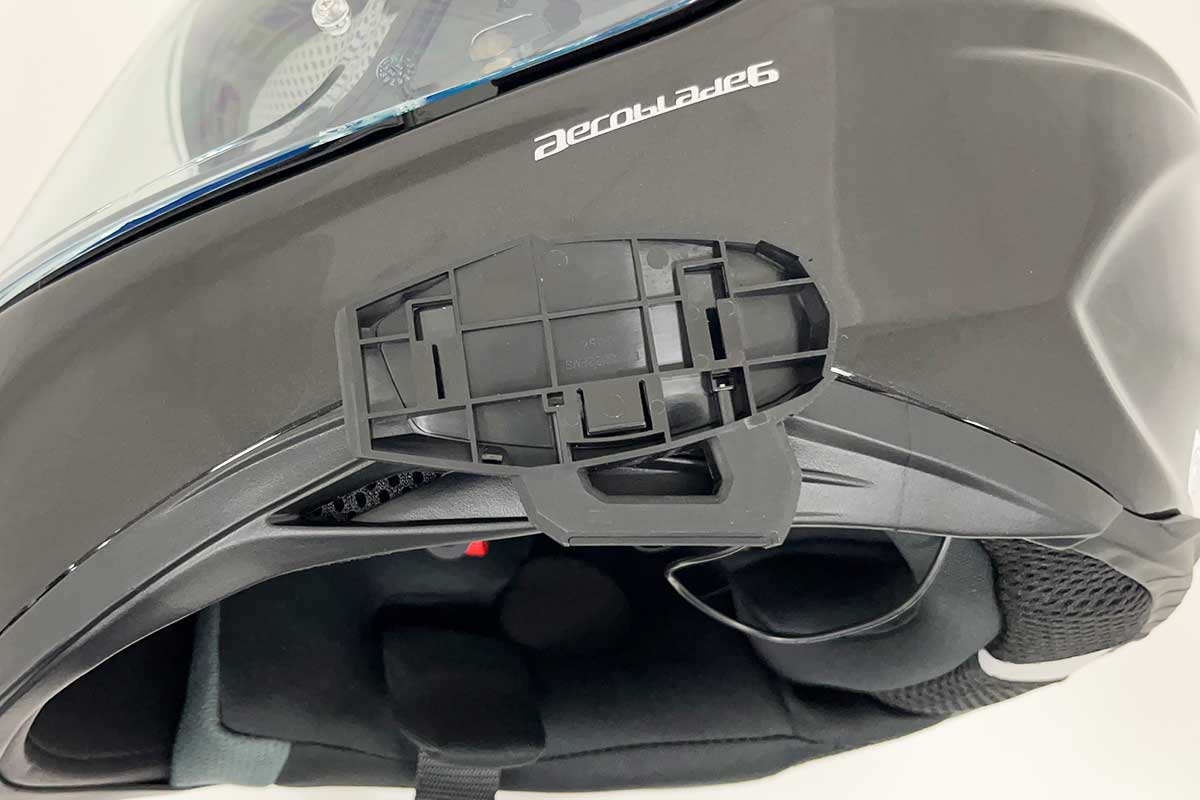

差し込んだベースプレートを回転させ、ヘルメットのフチに当たるまで奥に押し込みます。

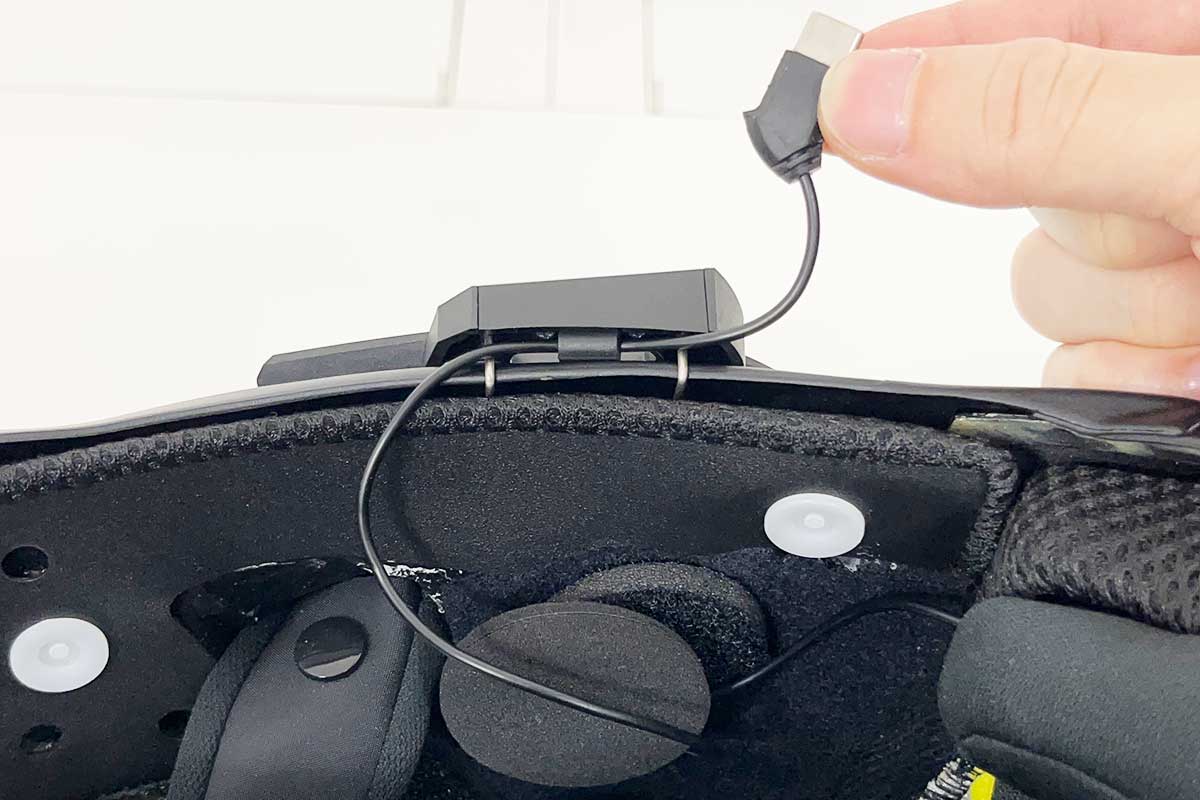

スピーカーの配線は、ワイヤークリップの内側を通すか、もしくは「スピーカーハーネス固定用クリップ」を使用すると、きれいに取回すことができます。

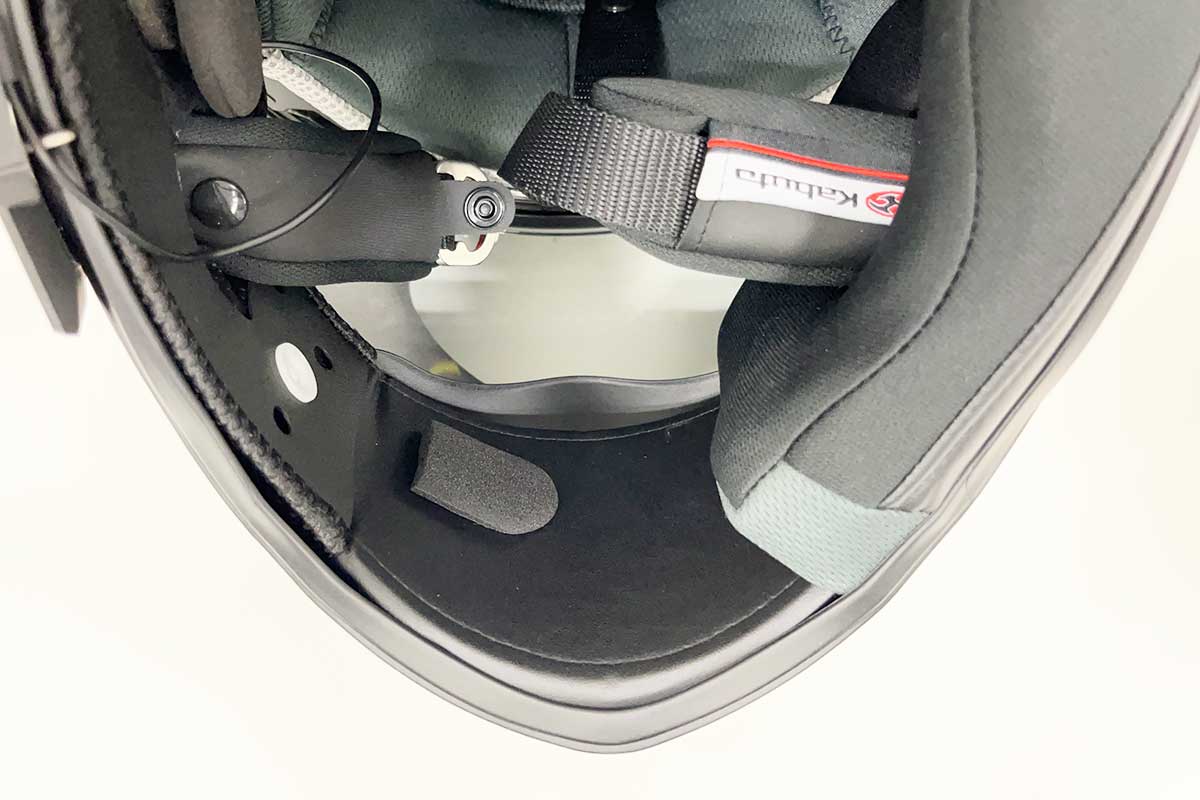

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付けます。

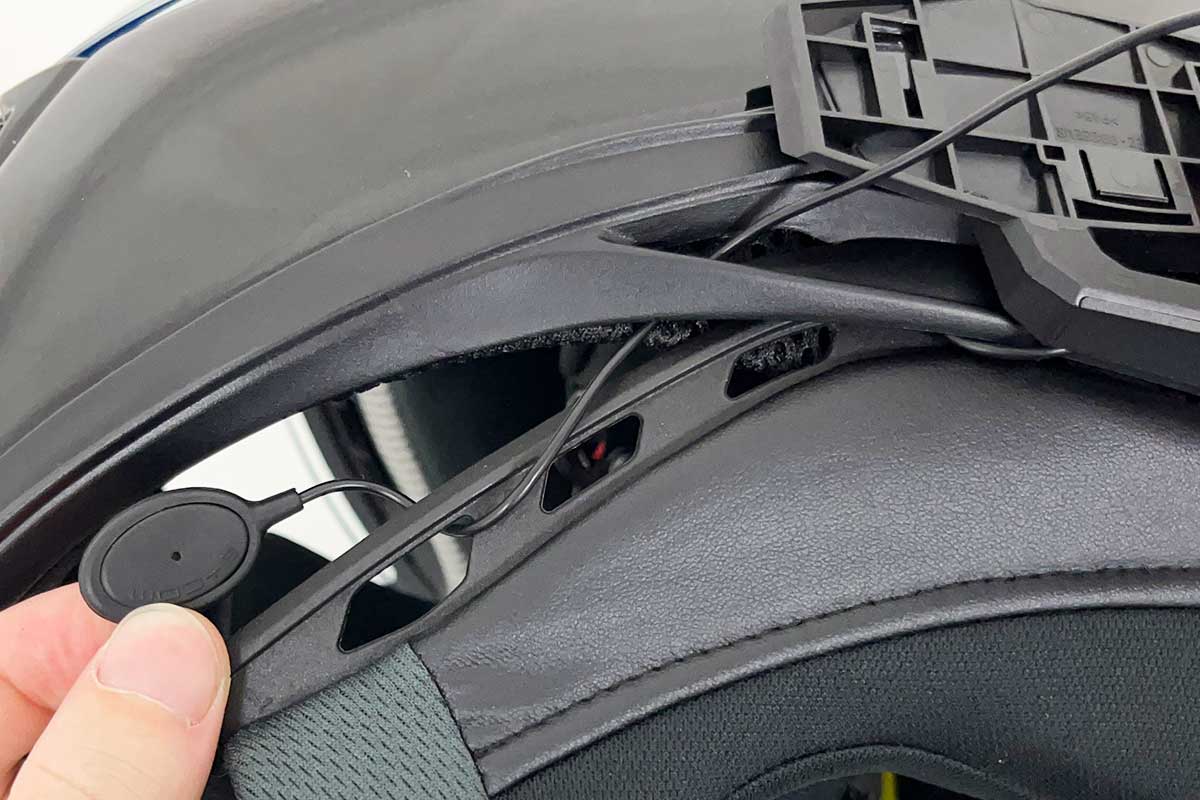

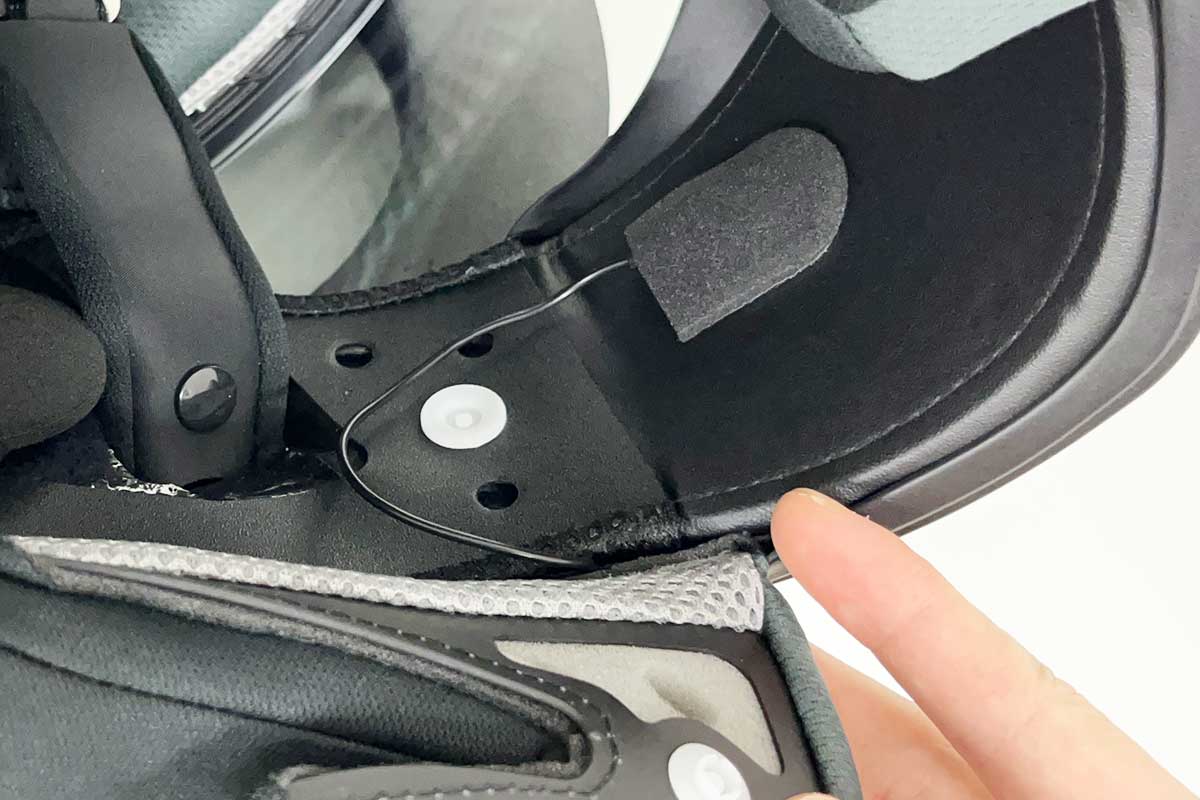

ワイヤーマイクの集音部を、帽体フチの穴と、チークパッドの芯材の穴へ通します。

チークパッド内側のホックを避けて配線しながら、ワイヤーマイクを取り付けます。

※マイクの裏表に注意してください。穴の空いている方が、集音する方向です。

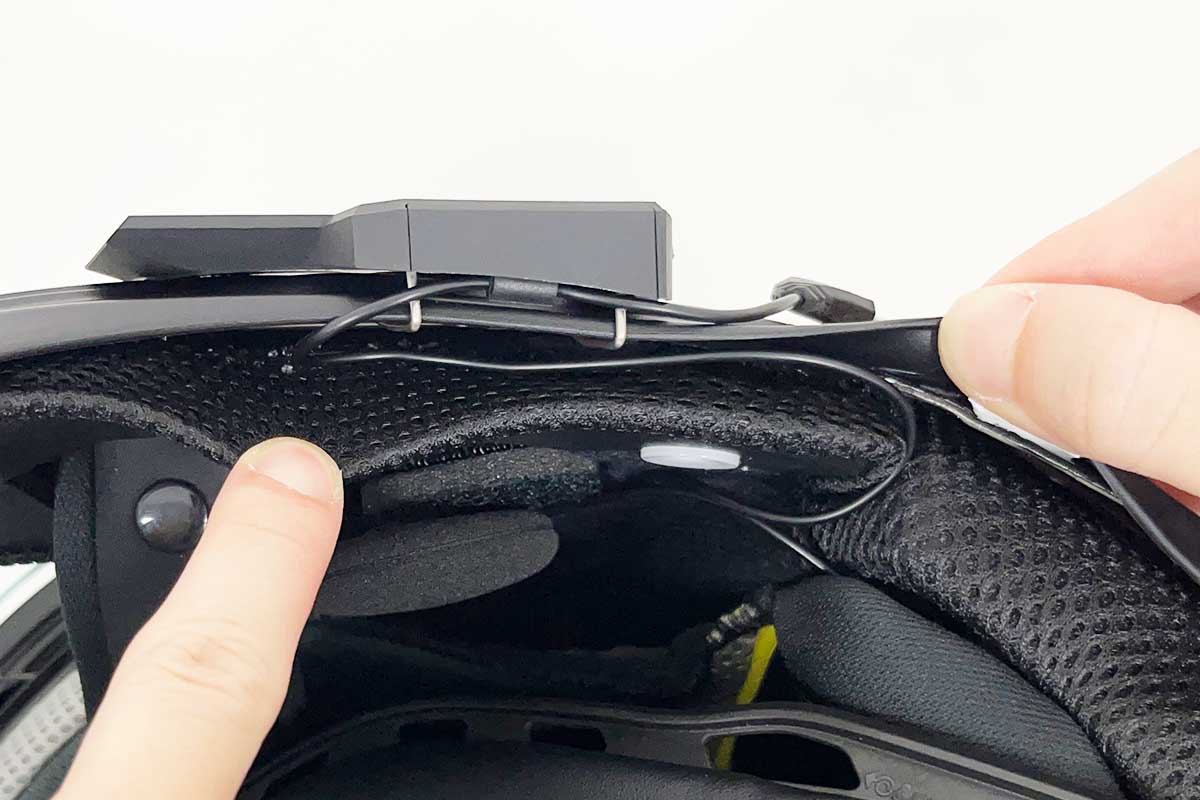

左側チークパッドを戻す前に、スピーカーやマイクの配線を整えます。
各配線に負担がかからないよう、ゆとりを持った取回しで収納してください。

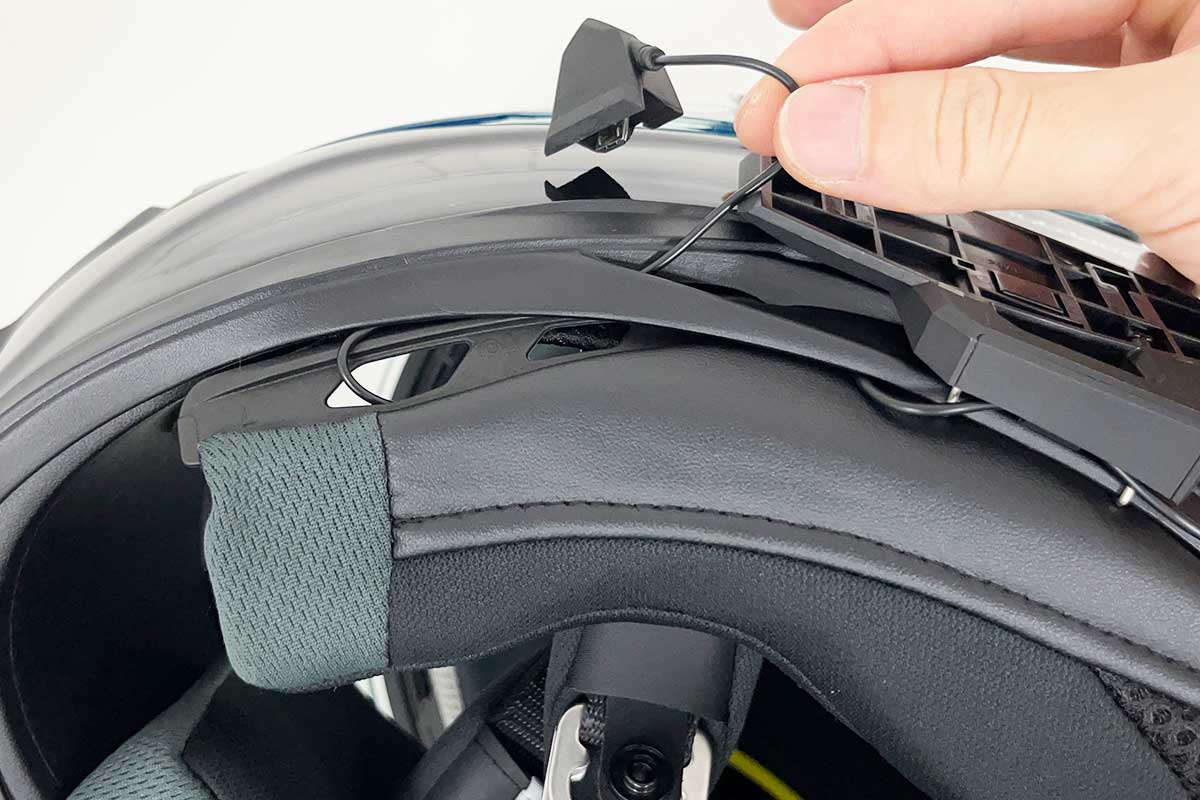

ケーブルを潰さないように注意しながら左側チークパッドを取付け、帽体の隙間から配線を取出します。

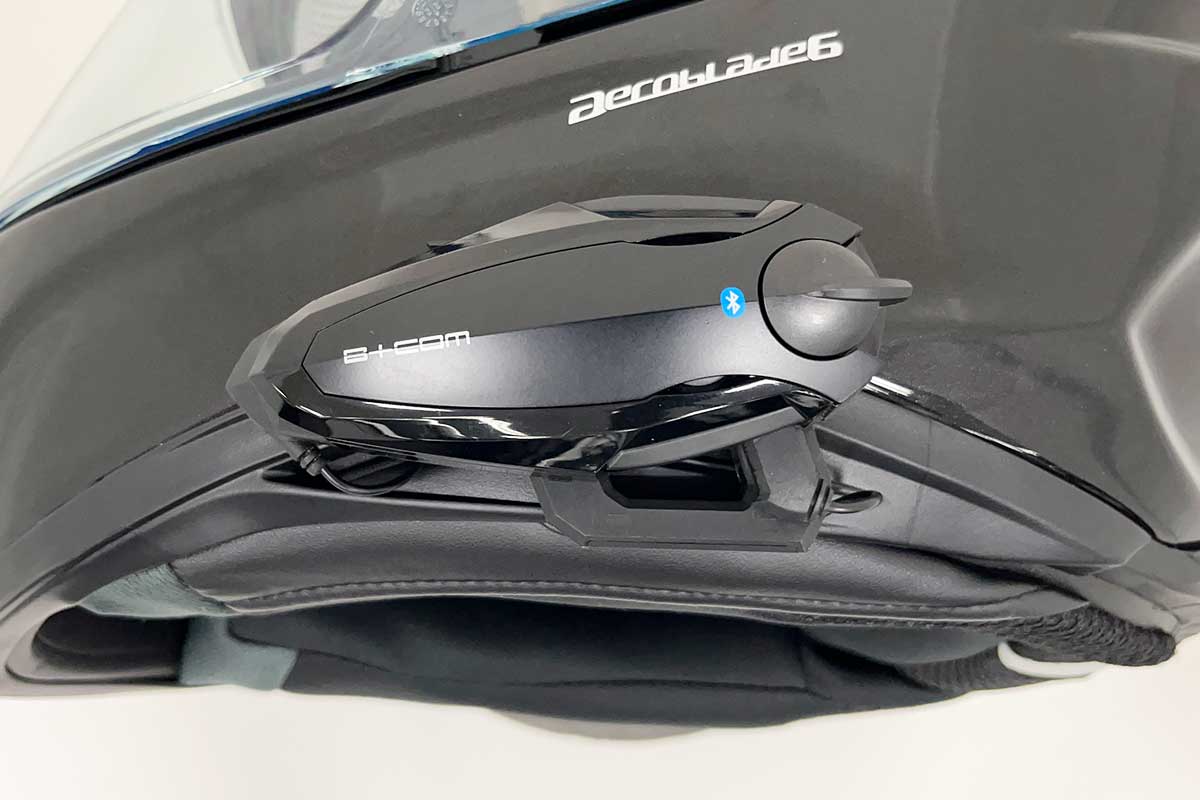

本体ユニットを取り付け、ワイヤーマイクやスピーカーのコネクタを接続します。
スピーカーコネクタは、本体後ろ側に配線が出る向きで接続します。

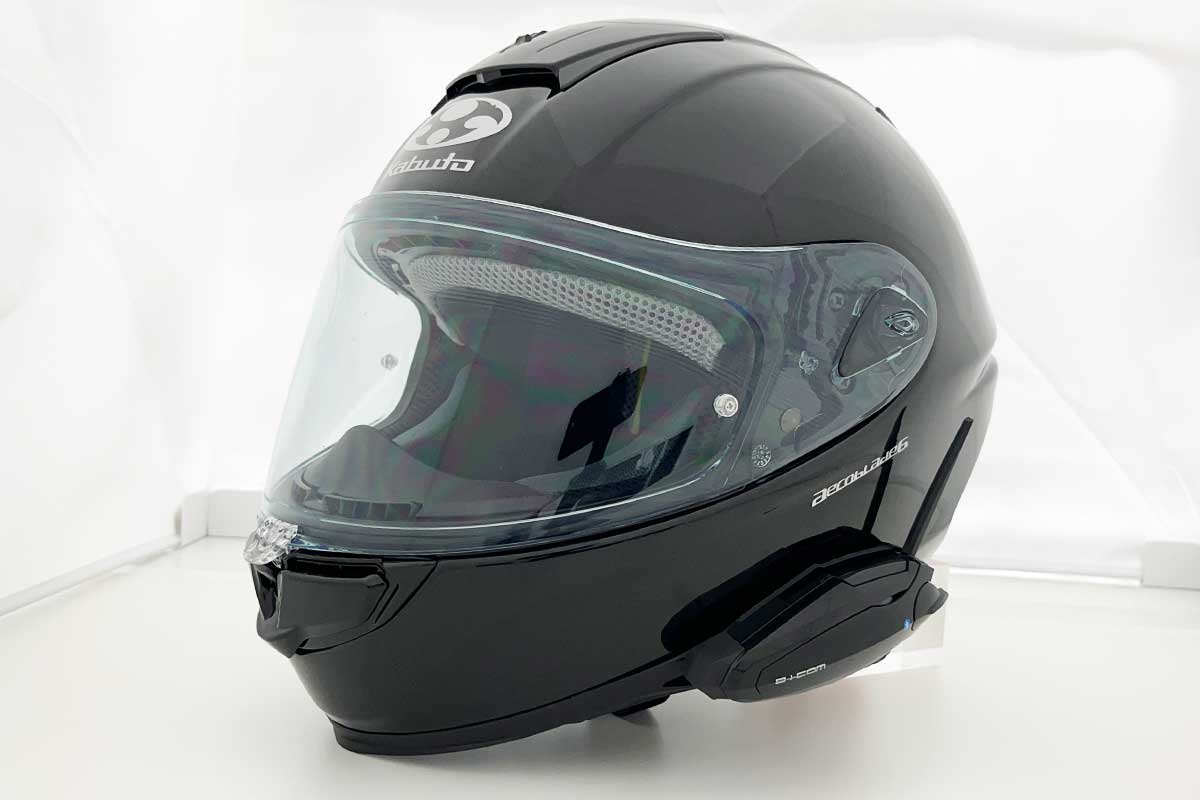

以上で完成です。

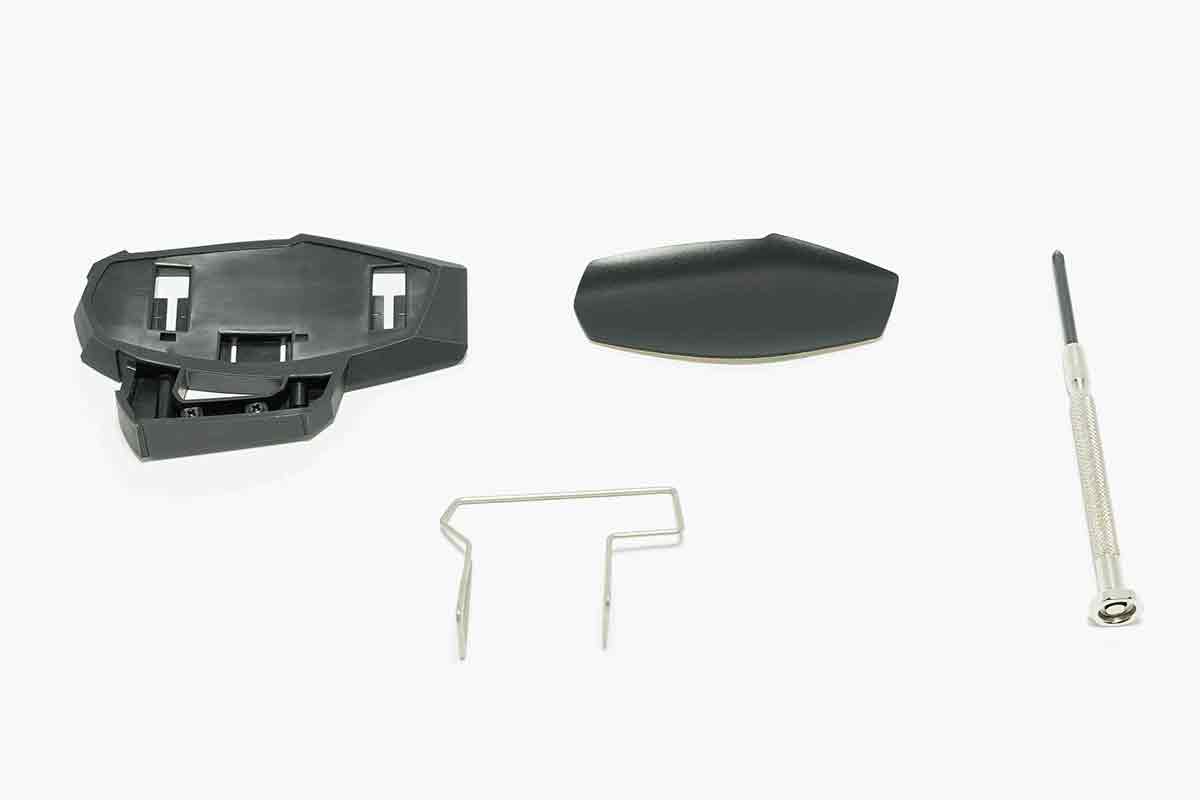

ベースプレート本体、保護ラバー、ワイヤークリップを用意します。
別途、プラスの精密ドライバー(#1)が必要です。

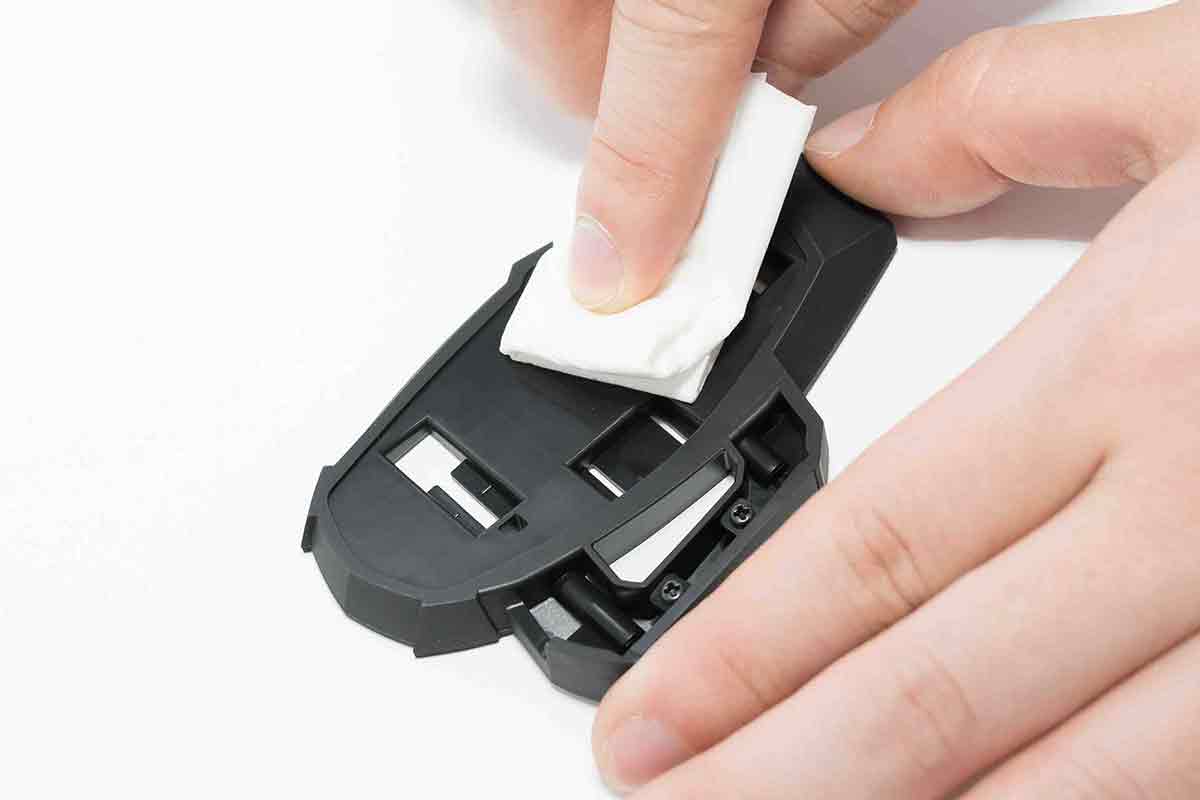

保護ラバーを貼り付ける前に、貼付箇所をアルコールやパーツクリーナーなどで脱脂します。

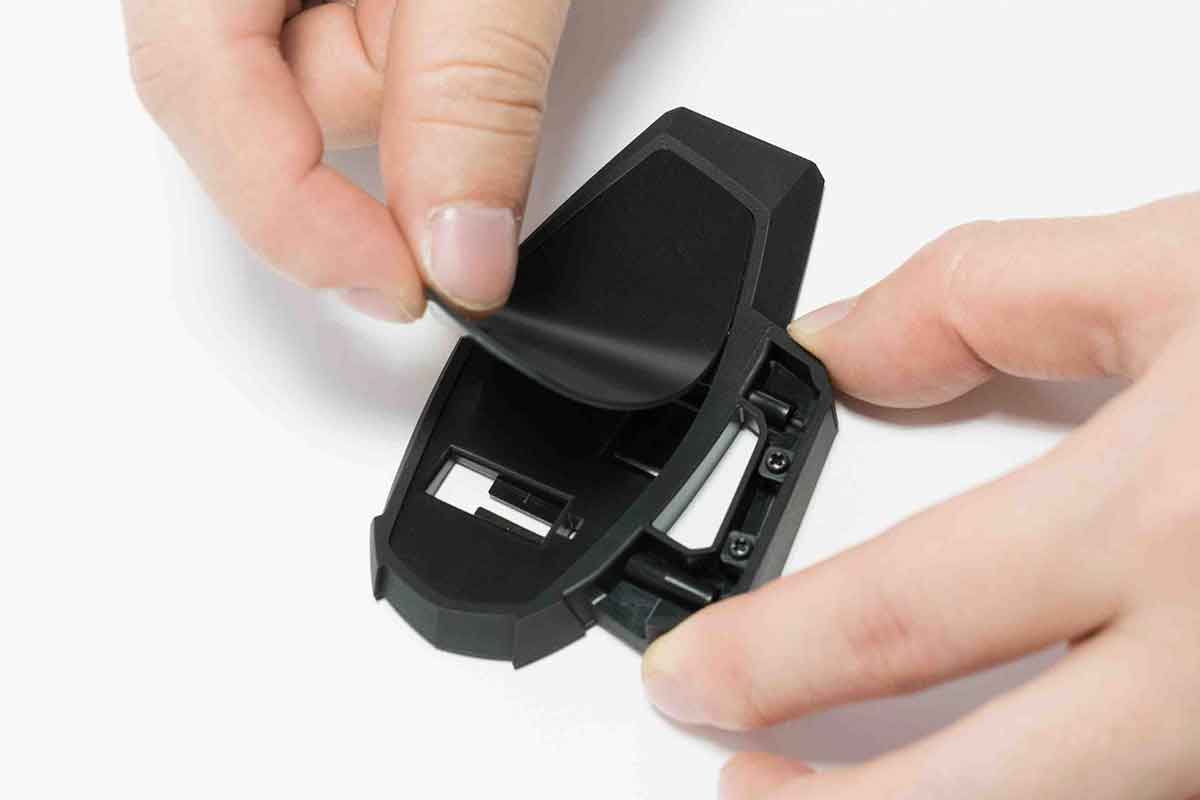

貼付部の角に合わせながら、保護ラバーを貼り付けます。

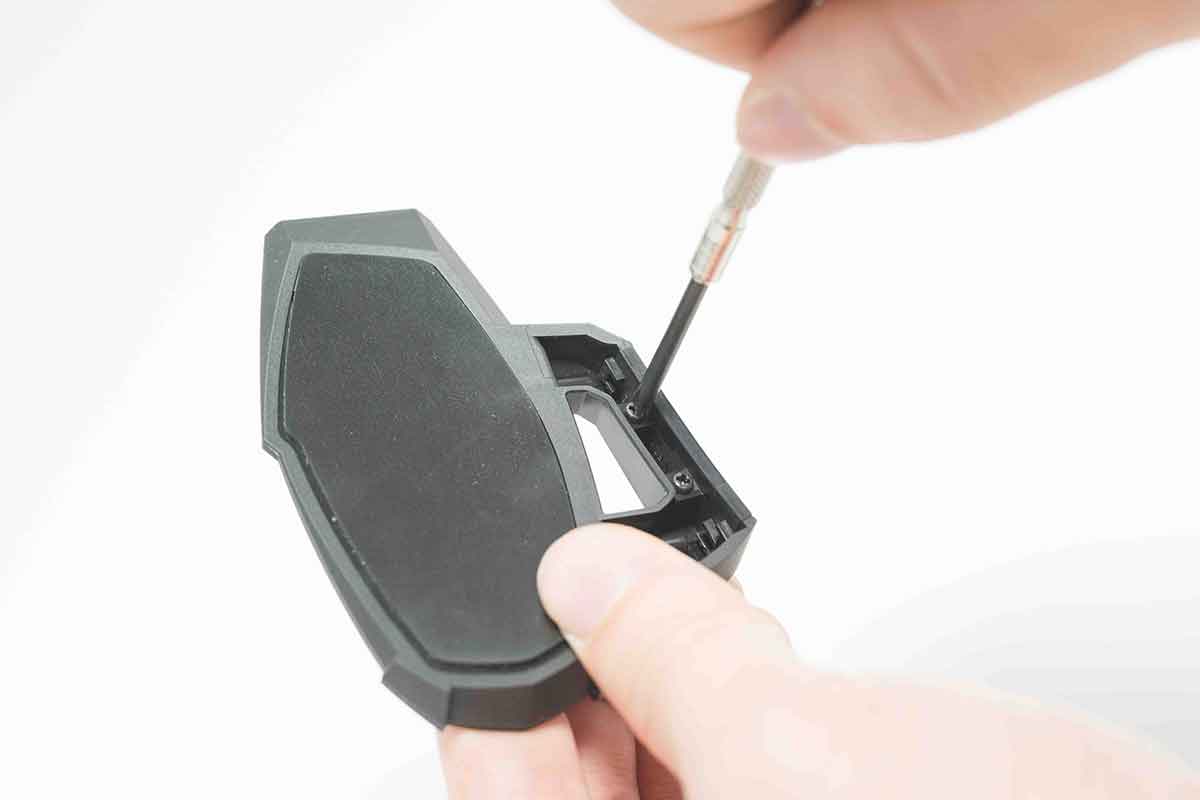

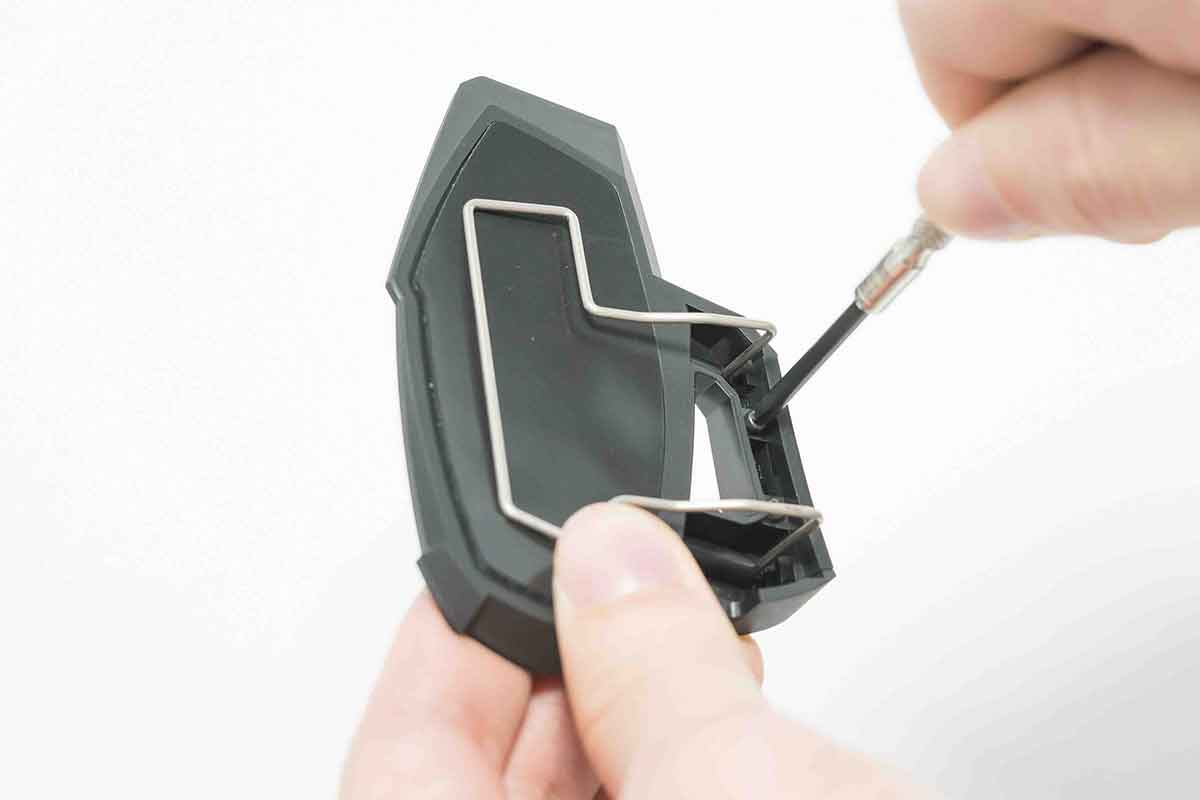

ドライバーを使用して、ワイヤークリップホルダーを固定しているネジを2箇所はずします。

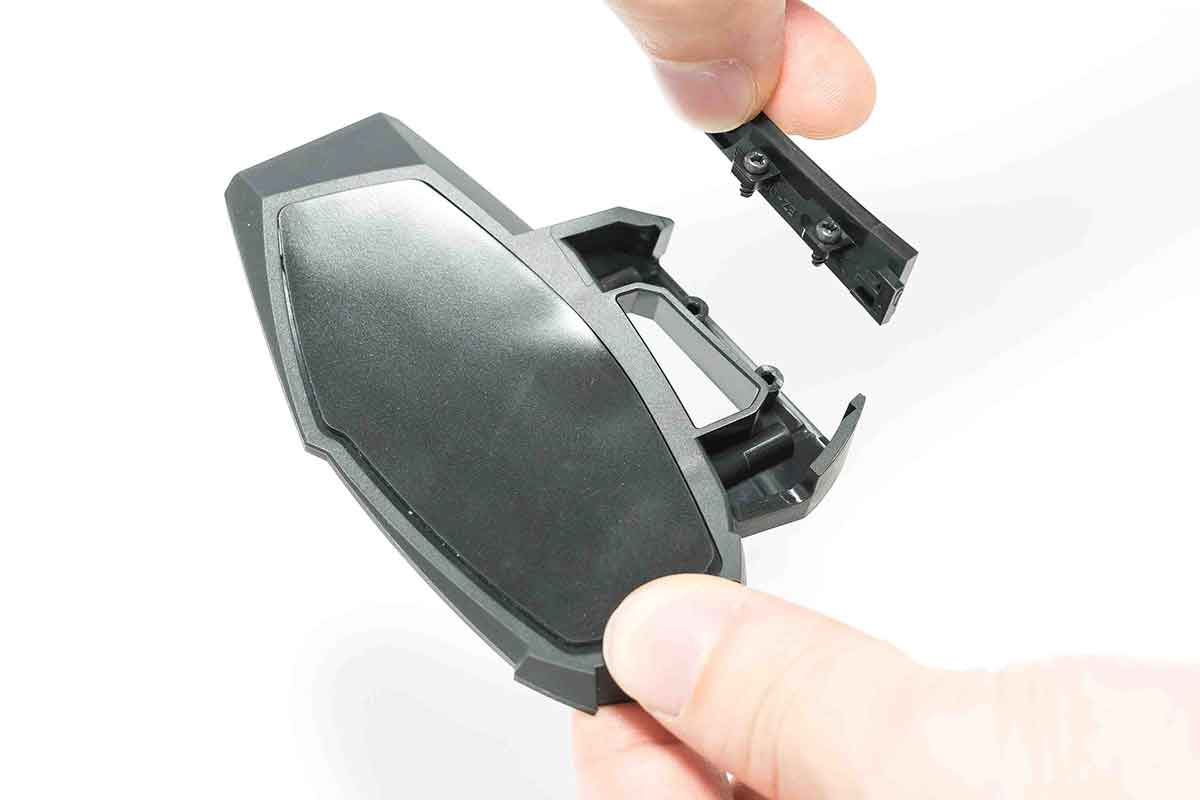

ワイヤークリップホルダーを取り外します。

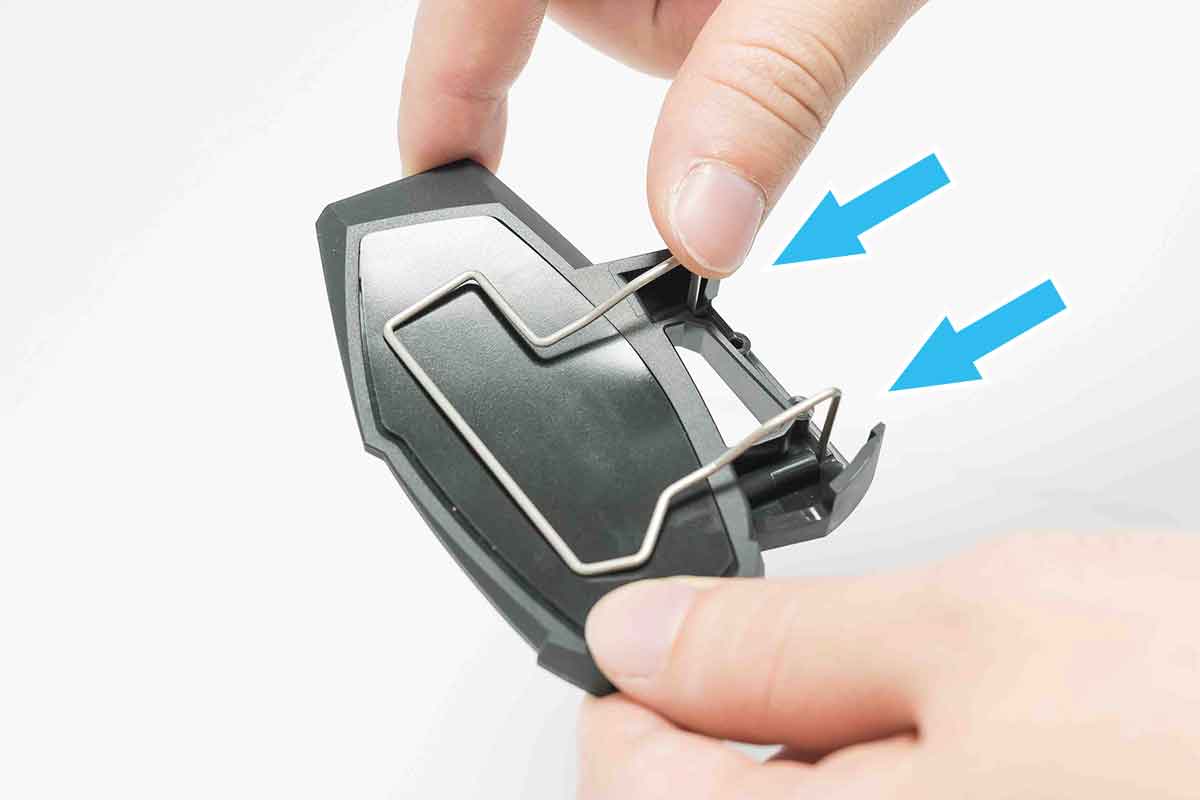

2箇所の穴へ、図の矢印の方向にワイヤークリップを差し込みます。

ワイヤークリップホルダーをガイドに沿って取付け、ネジを締めて固定します。

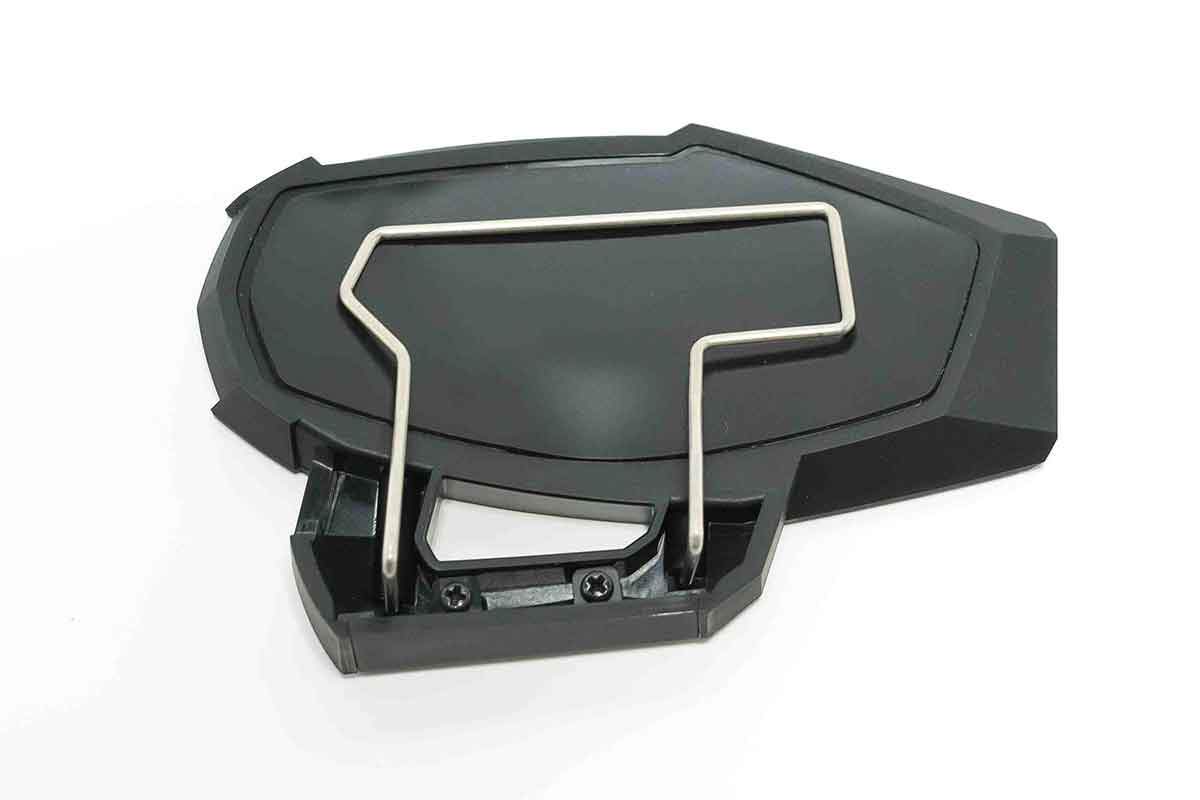

完成です。
ワイヤークリップホルダーが浮いていたり、がたつきがないか確認してください。
