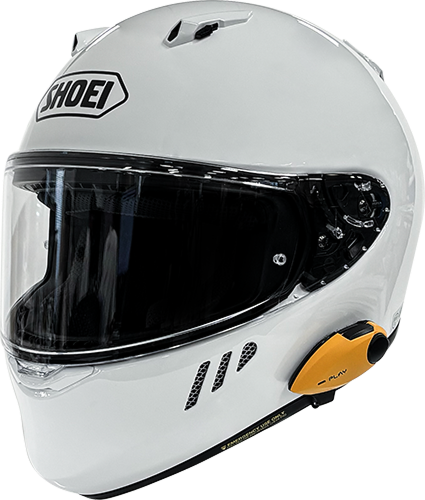

B+COM PLAY ZERO バイク用インカム フルフェイスヘルメット取付方法 WYVERN ∅

SHOEIヘルメット「WYVERN ∅」のB+COM取付方法をご紹介します。

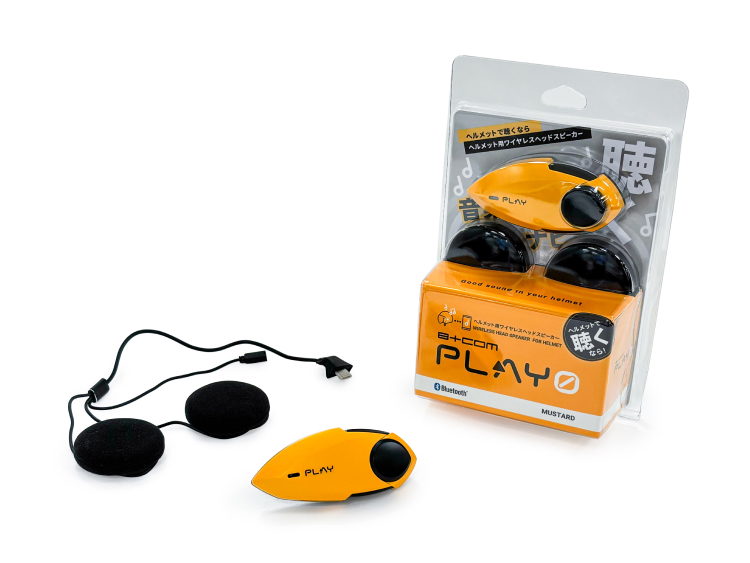

「B+COM PLAY ZERO」の1キットを用意します。

ヘルメットの左側チークパッドとイヤーパッドを取外します。

※内装の脱着に関しましては、ヘルメットの取扱説明書をご参照ください。

ヘルメット内の左右にあるイヤースペースへ、「スピーカー固定用面ファスナー」をそれぞれ貼付けます。
※貼付ける前に、パーツクリーナーなどで貼付け箇所を脱脂してください。

耳とスピーカーとの隙間が生じやすいため、「スピーカー調整パッド」を1枚貼付けることをおすすめします。

※個人差があるため、必ず調整してください。

スピーカーを取付けます。イヤースペースにそのまま合わせるのではなく、
できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

ヘルメット後方右側のホックを外し、配線をホックの内側に通します。

ヘルメット後頭部にあるリアパッドのホックを外し、配線をホックの内側に通します。

スピーカーの左耳側を取付けます。

配線はチークパッドの裏側に収納します。無理な角度には曲げず、スピーカーユニットの分岐部に負担がかからないようにご注意ください。

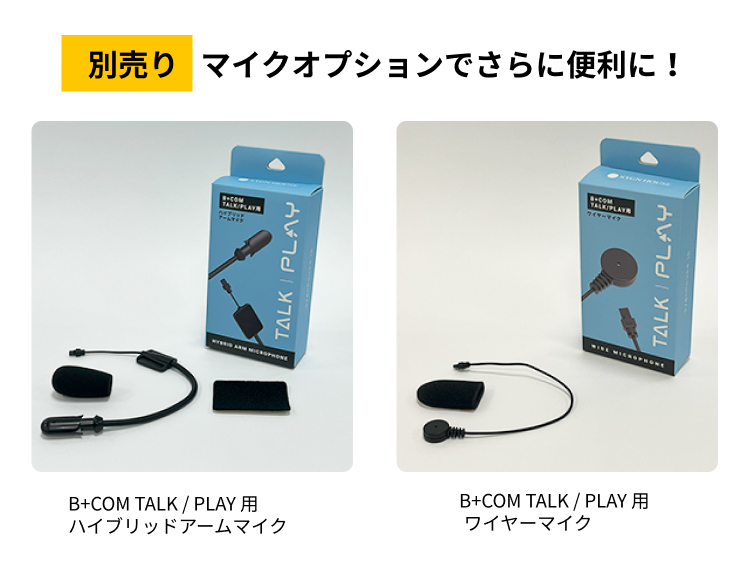

PLAY ZEROは別売りのB+COM TALK / PLAYのマイクを取付けることができます。
マイクを取付けることで、電話通話 / アプリ通話 / スマートフォンの音声操作が使用可能です。
お使いのヘルメットに合わせてお選びください
・B+COM TALK / PLAY 用ハイブリッドアームマイク
・B+COM TALK / PLAY 用 ワイヤーマイク

マイクを取付しない方はSTEP10までお進みください。

マイクを使用する場合は、スピーカーユニットコネクタ部のガイドにあわせて、ワイヤーマイクを接続します。

ワイヤーマイクを接続した状態。

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付けます。

集音部(穴の空いている面)が口元を向くようにして、ワイヤーマイクをスポンジへ差し込みます。

配線が無理な角度に曲がらないように注意しながら、チークパッドを取付けます。

ホックなどの構成部品に配線(特に分岐部やコネクタ部分)が嚙みこまないよう、チークパッドと帽体の隙間に収納するのがおすすめです。

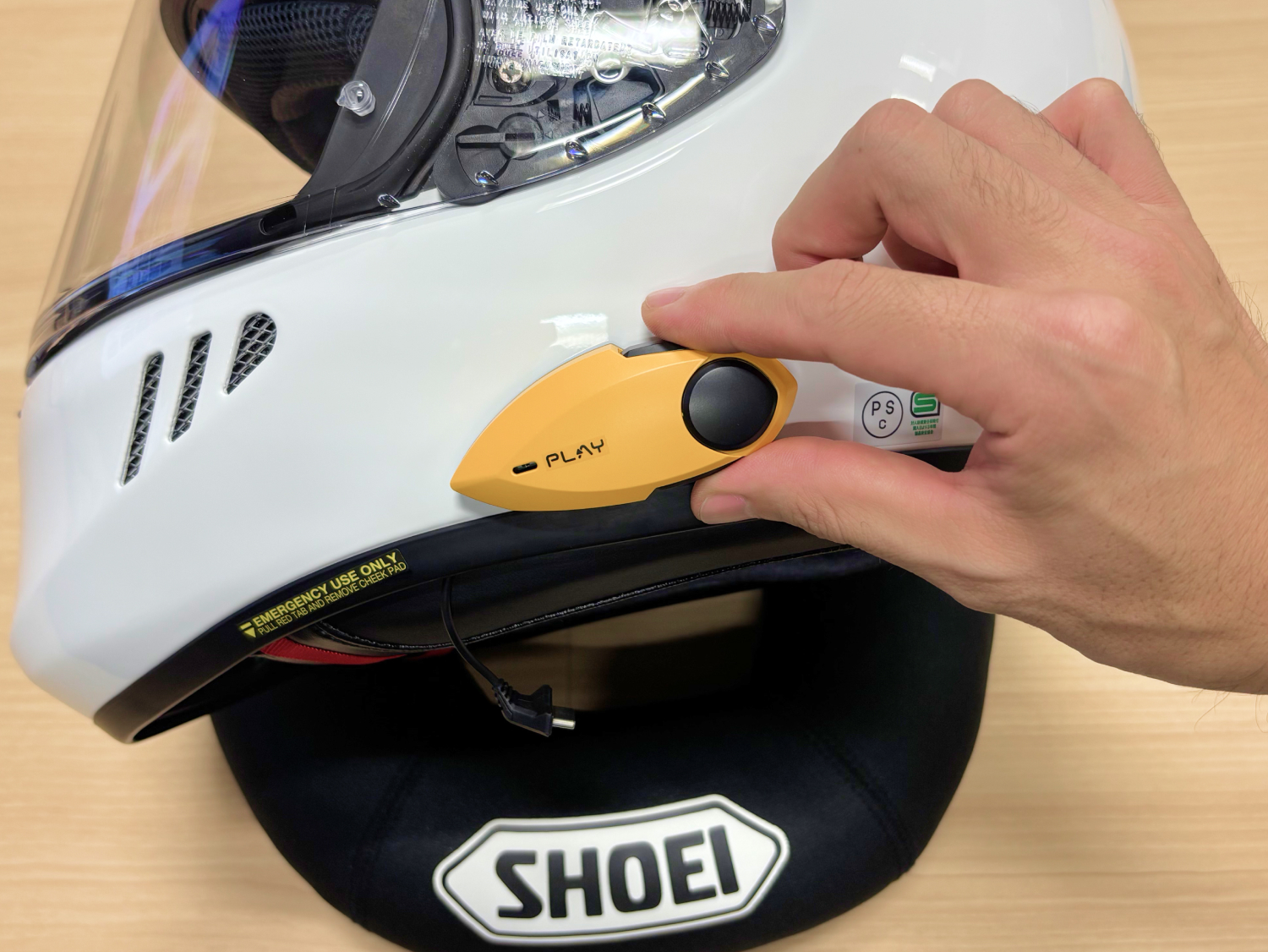

本体固定用面ファスナー(ループ)を貼付ける前に、本体ユニットの取付け位置をあらかじめ確認しておきます。

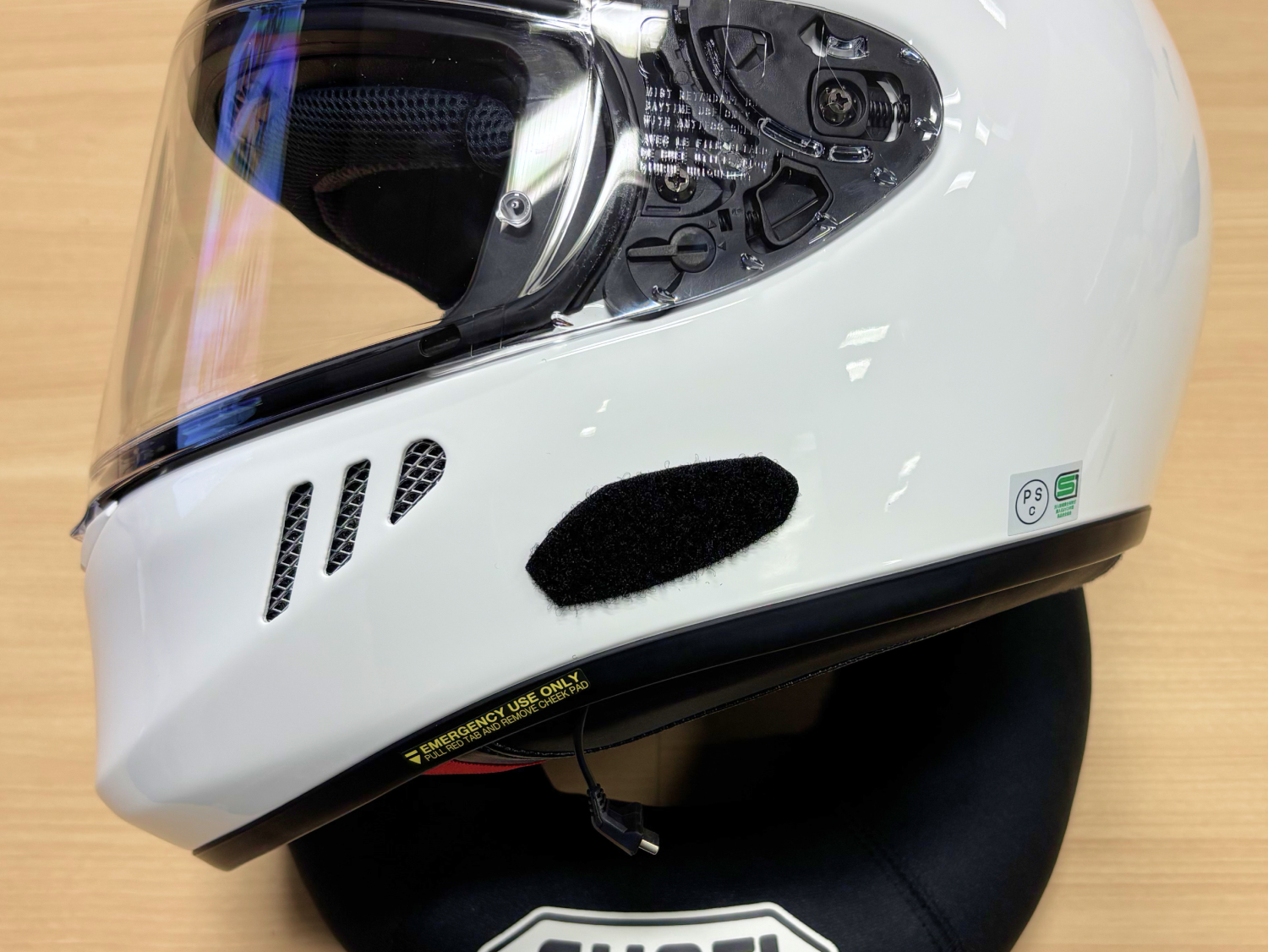

位置を決めたら、ヘルメット左側面へ本体固定用面ファスナー(ループ)を貼り付けます。

※貼付ける前に、パーツクリーナーなどで貼付箇所を脱脂してください。
※貼付け後、約24時間保管しご使用ください。

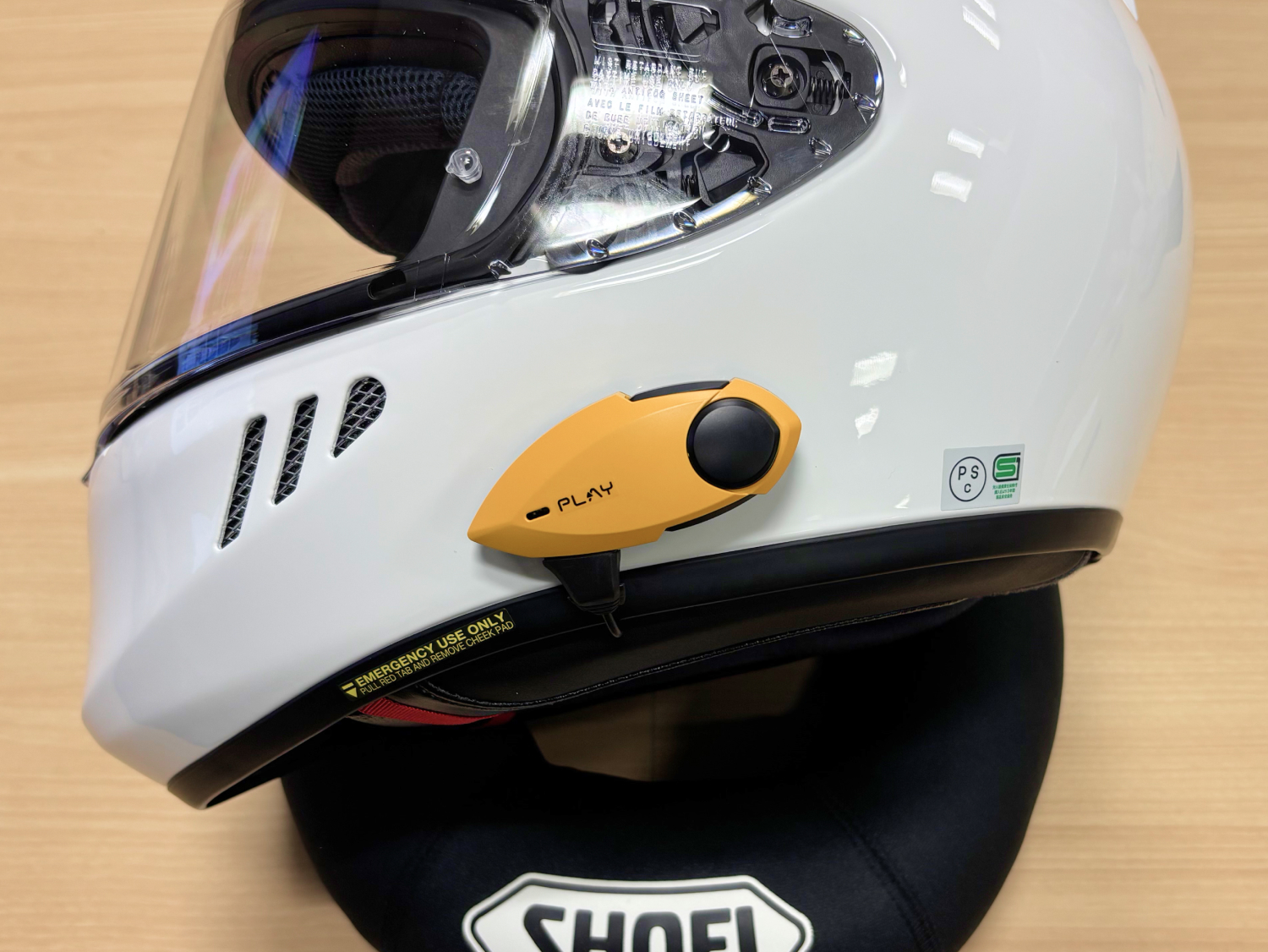

本体ユニットとスピーカーコネクタを接続してから、ヘルメットへ貼付けます。

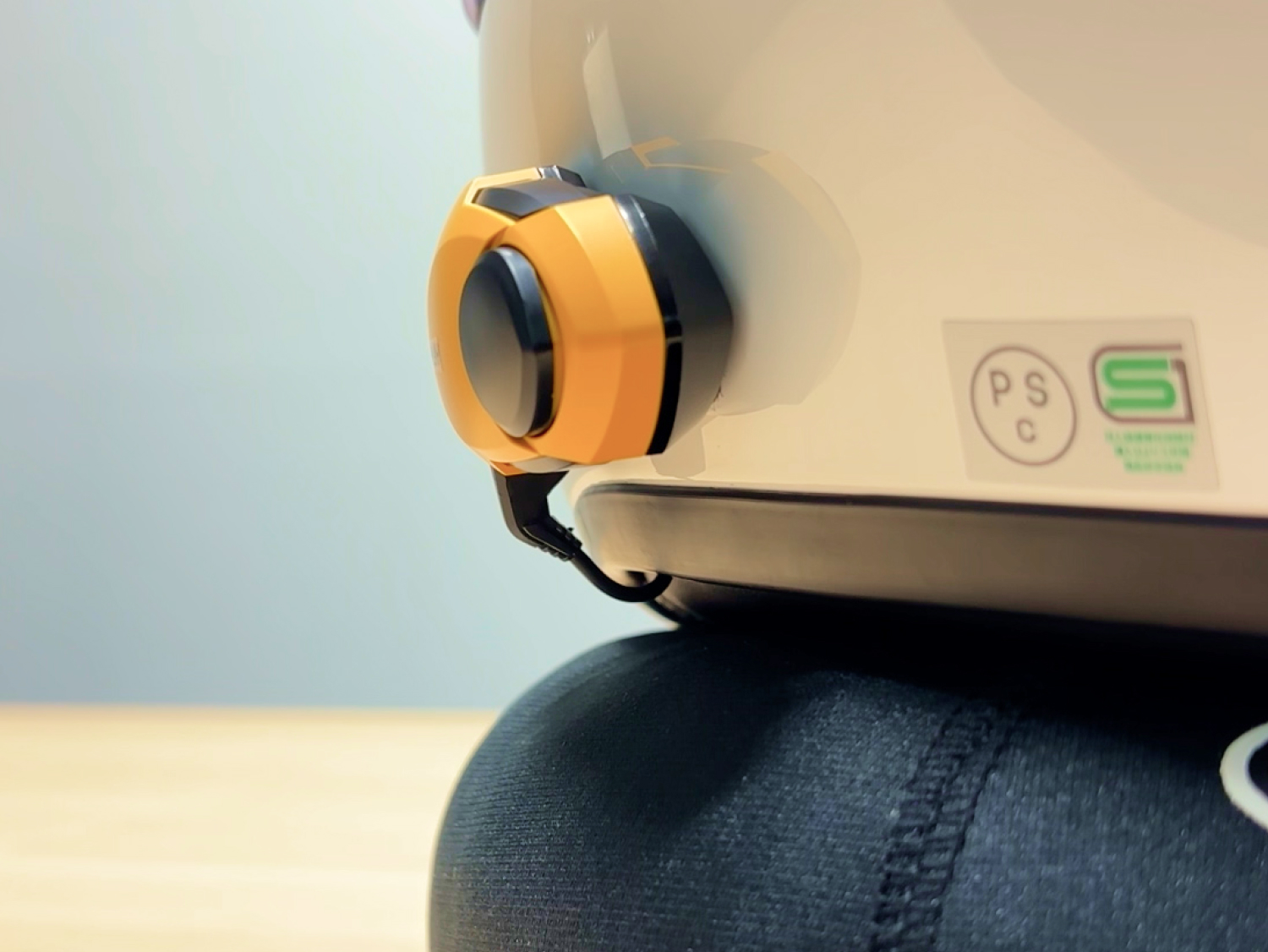

スピーカーケーブルがヘルメットのフチに沿った状態で、ある程度配線に遊びがある状態が理想的な取付け位置です。

※コネクタがヘルメットの下端より出てしまうと、床などに置いたときに当たってしまい破損の原因になります。

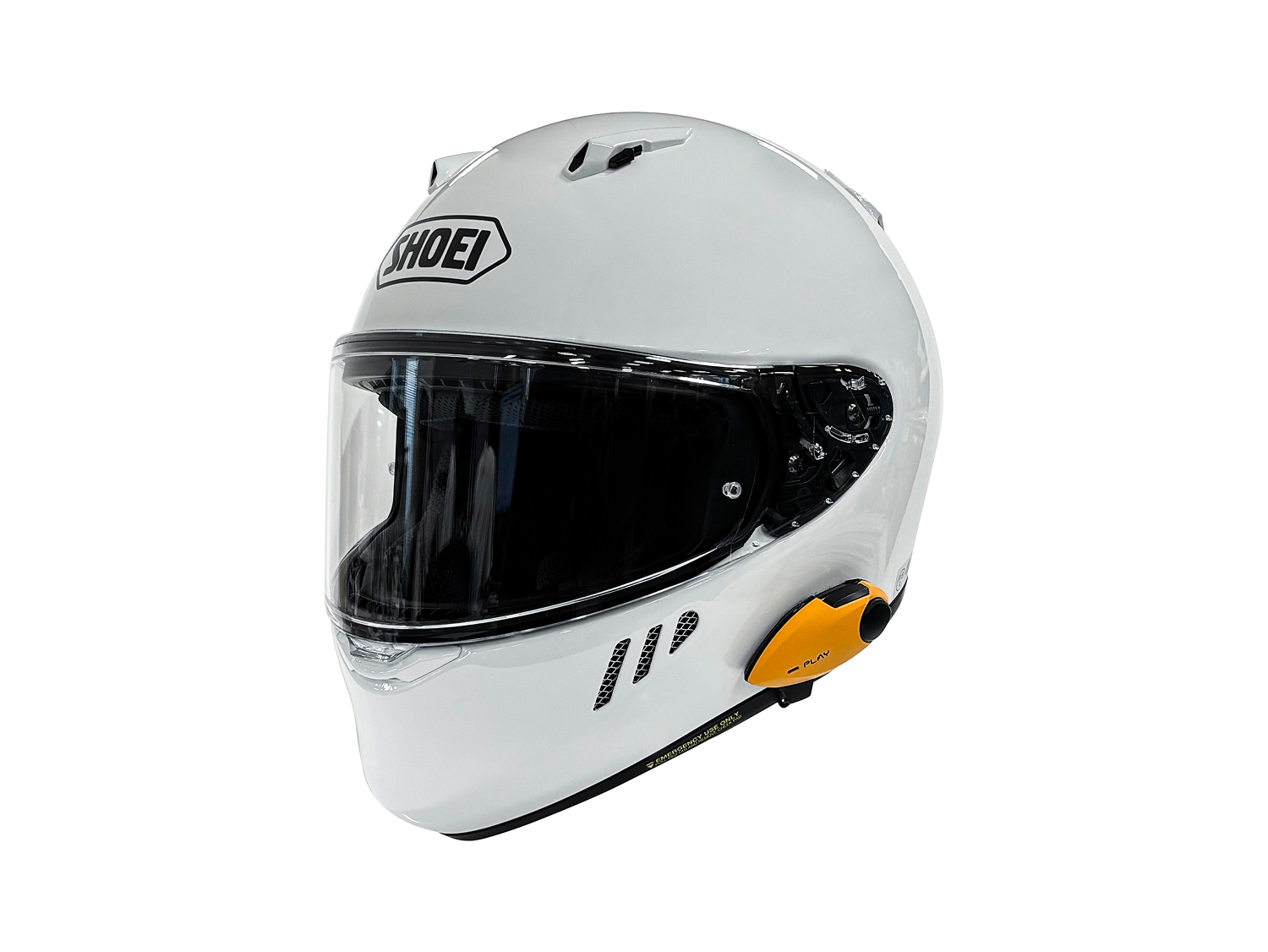

以上で完成です。
