B+COM PLAY バイク用インカム ジェットヘルメット取付方法 SHOEI Glamster

取付前の準備

STEP1取付準備

取付準備

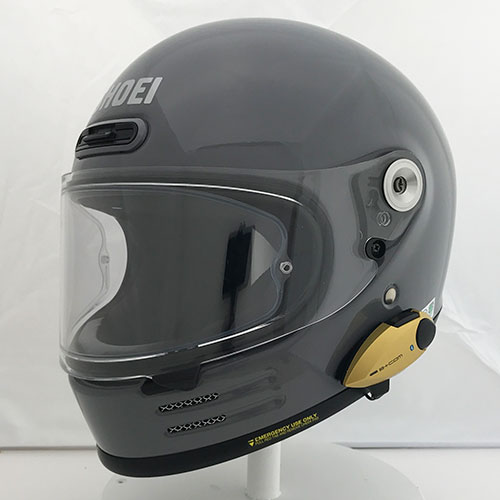

SHOEIヘルメット[Glamster]のB+COM PLAY取付方法をご紹介します。

STEP2B+COMの準備

B+COMの準備

画像を参考にB+COM1キット分を用意します。

STEP3パッド取外し

パッド取り外し

ヘルメットの左側チークパッドを取外します。

※内装の脱着に関しましては、ヘルメットの取扱説明書をご参照ください。

スピーカーの取付け

STEP4面ファスナー貼付け

面ファスナー貼付け

左右のイヤースペースへ、「スピーカー固定用面ファスナー」を貼り付けます。

STEP5調整パッド貼付け

調整パッド貼付け

耳とスピーカーとの隙間が生じる場合は「スピーカー調整パッド」を1枚貼り付けてください。

※個人差がありますが、[Glamster]は必要ない場合が多いです。

STEP6右側スピーカー取付け

右側スピーカー取付け

スピーカーを取付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

STEP7スピーカー配線

スピーカー配線

ヘルメット後方右側のホックを外し、配線をホックの内側に通します。

STEP8スピーカー配線2

スピーカー配線2

内装の反対側にも、同様に配線を通します。

STEP9スピーカー配線3

スピーカー配線3

配線を通したら、ホックを戻します。

STEP10左側スピーカー取付け

左側スピーカー取付け

左側スピーカーを貼付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

STEP11配線収納

配線収納

配線を整えておきます。

マイクの取付け

STEP12マイク接続

マイク接続

マイクを使用する場合は、スピーカーユニットコネクタ部のガイドにあわせて、ワイヤーマイクを接続します。

STEP13マイク接続2

マイク接続2

ワイヤーマイクを接続した状態。

STEP14マイクスポンジ貼付け

マイク取付け

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付ます。

STEP15マイク差込み

マイク取付け

集音部(穴の空いている面)が口元を向くようにして、ワイヤーマイクをスポンジへ差し込みます。

STEP16マイク配線

チークパッド取付け

ホックに挟まらないよう注意して、ワイヤーマイクの配線を整えます。

STEP17スピーカー配線

チークパッド取付け

スピーカー側の配線も、ホックに挟まらないようにご注意ください。

また、配線を曲げる必要がある場合は、分岐部を図の向きで収めるのがおすすめです。

STEP18配線取出し

チークパッド取付け

スピーカーの配線は、内装のすき間を通すときれいに取り出せます。

STEP19チークパッド取付け

チークパッド取付け

配線を整えたら、チークパッドを元に戻します。

本体の取付け

STEP20面ファスナー分離

取付け準備

オス・メスが一組になっている、本体固定用面ファスナーを分離します。

※出荷時、面ファスナーのオス側(ざらざらしている面)はPLAY本体に貼付けられています。余った面ファスナーは予備として保管ください。

STEP21面ファスナー用意

取付け準備

本体固定用面ファスナー(メス)を用意します。

STEP22取付け位置確認

取付け位置確認

本体固定用面ファスナー(メス)を貼付ける前に、本体ユニットの取付け位置をあらかじめ確認しておきます。

※ヘルメットの貼付け面を必ず脱脂してください。

STEP23面ファスナー貼付け

取付け位置確認

位置を決めたら、ヘルメット左側面へ本体固定用面ファスナー(メス)を貼り付けます。

※接着硬化まで約24時間を要します。完全に接着されるまでご利用しないでください。

STEP24配線収納

配線取出し

スピーカーのコネクタを取出します。ヘルメット帽体のフチのすき間に配線を収納しておくと、すっきりします。

STEP25本体取付け

本体取付け

本体ユニットを取付け、スピーカーコネクタを接続します。

STEP26取付け位置

取付け位置

スピーカーケーブルがヘルメットのフチに沿った状態で、ある程度配線に遊びがある状態が理想的な取付け位置です。

※コネクタがヘルメットの下端より出てしまうと、床などに置いたときに当たってしまい破損の原因になります。

STEP27完成

取付け位置2

以上で完成です。
