B+COM ONE バイク用インカム フルフェイスヘルメット取付方法 SHOEI Z-8

取付前の準備

STEP1取付準備

取付準備

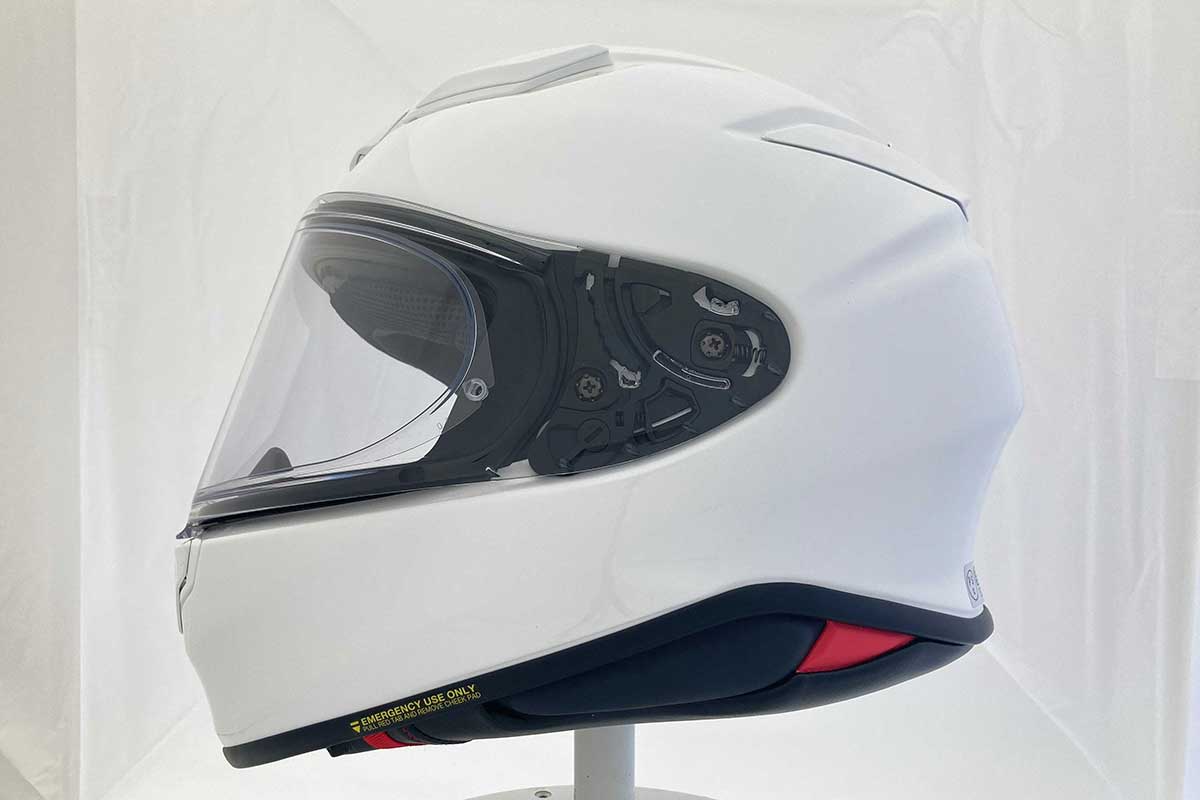

SHOEIヘルメット[Z-8]のB+COM取付方法をご紹介します。

STEP2B+COMの準備

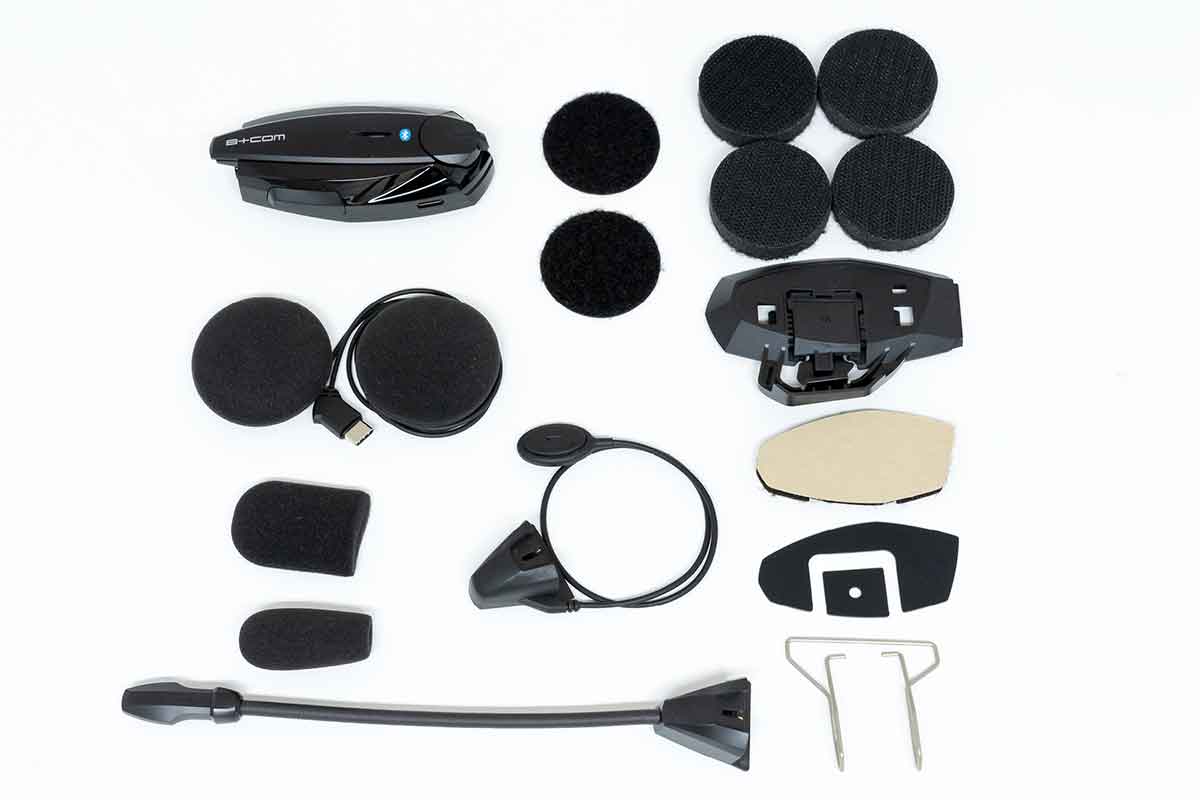

B+COMの準備

画像を参考にB+COM1キット分を用意します。

ベースプレートの組み立て方法はこちら

STEP3スピーカー準備

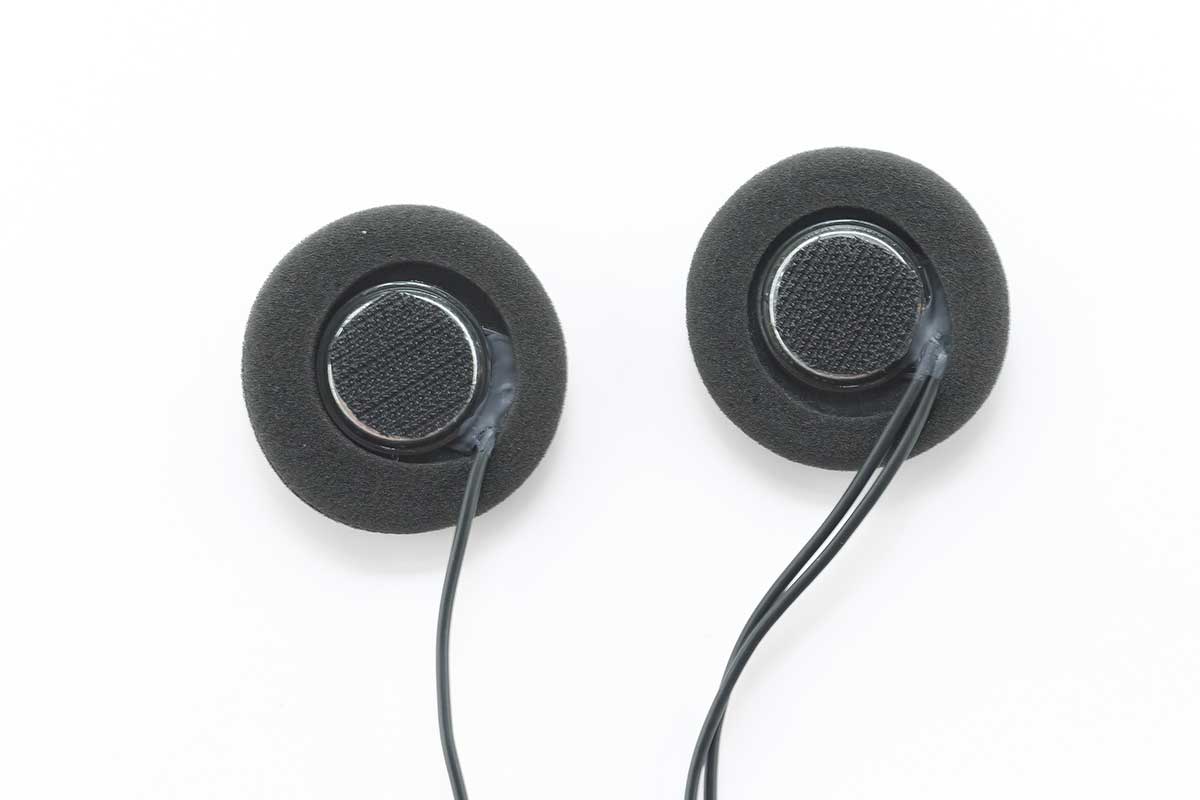

スピーカー準備

スピーカーの裏面に面ファスナー(オス) が貼り付けられていることを確認します。

※出荷時、スピーカーに貼り付けられています。

STEP4パッド取外し

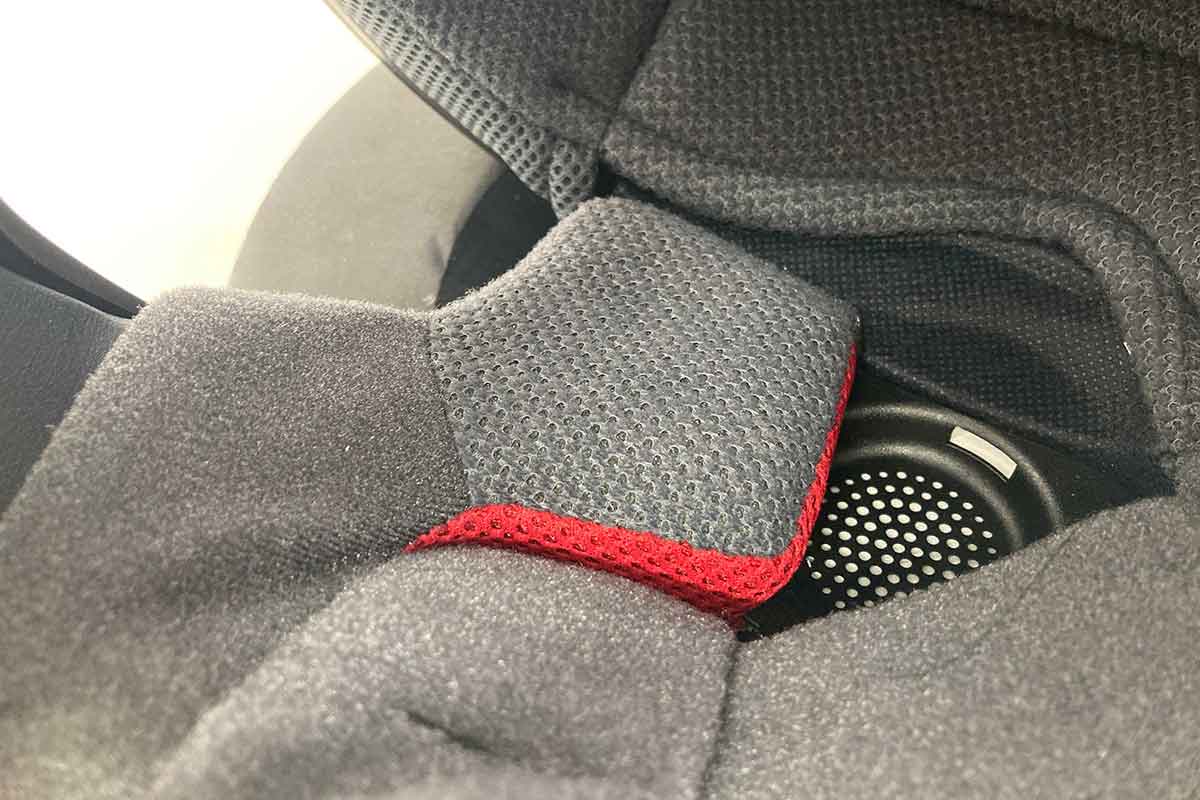

チークパッド取外し

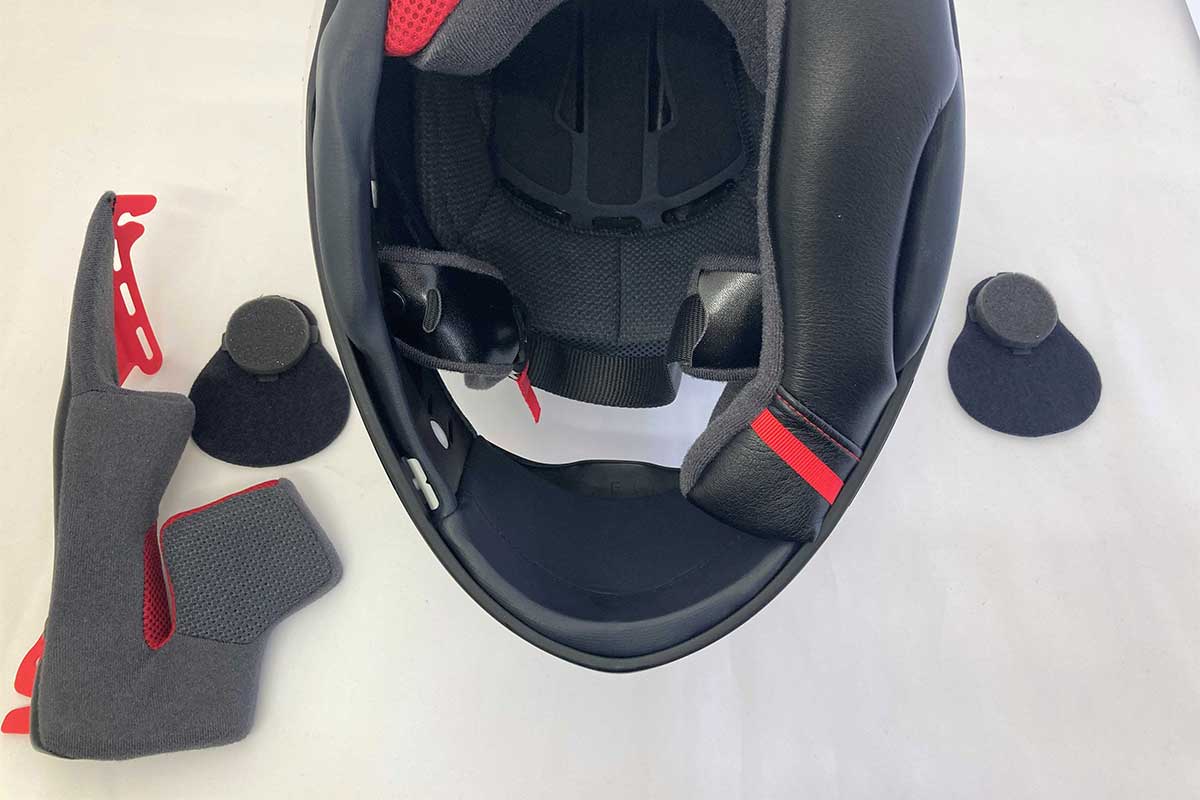

ヘルメットのチークパッド、イヤーパッドを取り外します。

※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。

スピーカーの取付け

STEP5面ファスナー貼付け

面ファスナー貼付け

左右のイヤースペースへ、「スピーカー固定用面ファスナー」を貼り付けます。

STEP6調整パッド貼付け

調整パッド貼付け

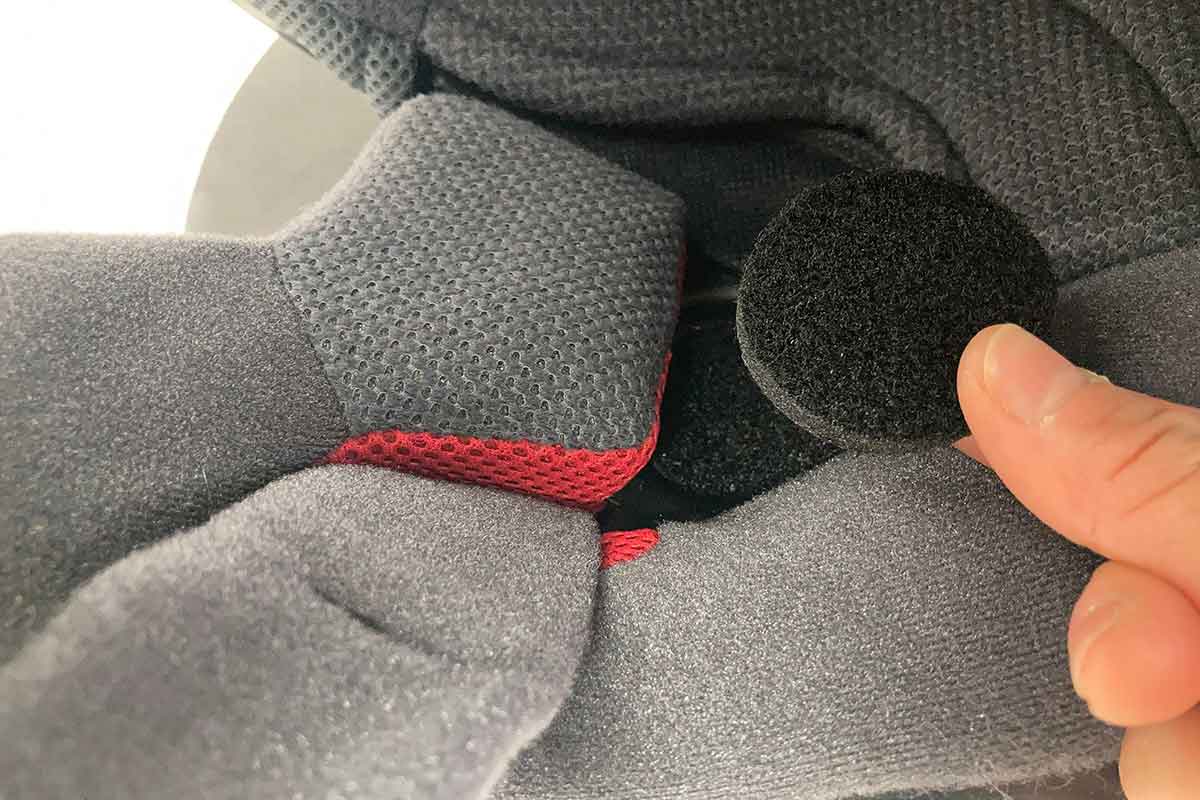

耳とスピーカーとの隙間が生じやすいため、「スピーカー調整パッド」を1枚貼り付けることをおすすめします。

※個人差があるため、必ず調整してください。

STEP7右側スピーカー取付け

右側スピーカー取付け

スピーカーを取付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

STEP8スピーカー配線

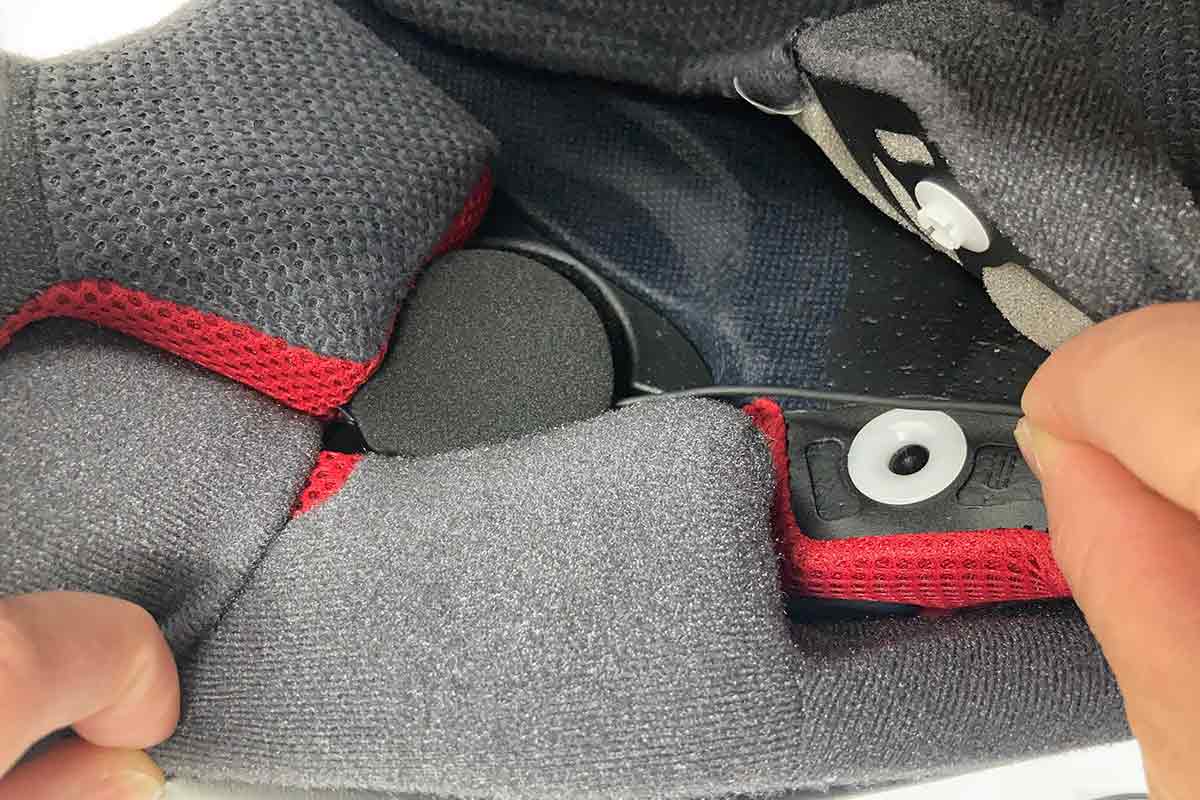

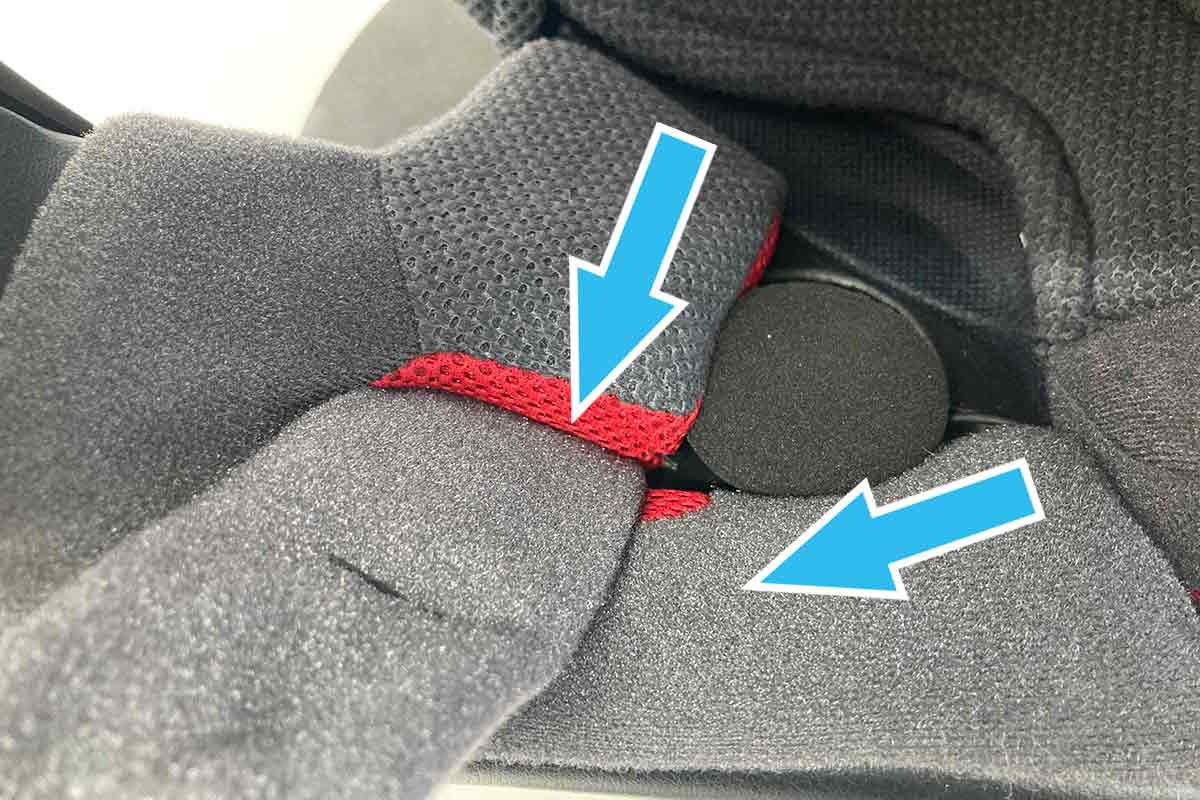

スピーカー配線

ヘルメット後方右側のホックを外し、配線をホックの内側に通します。

STEP9スピーカー配線2

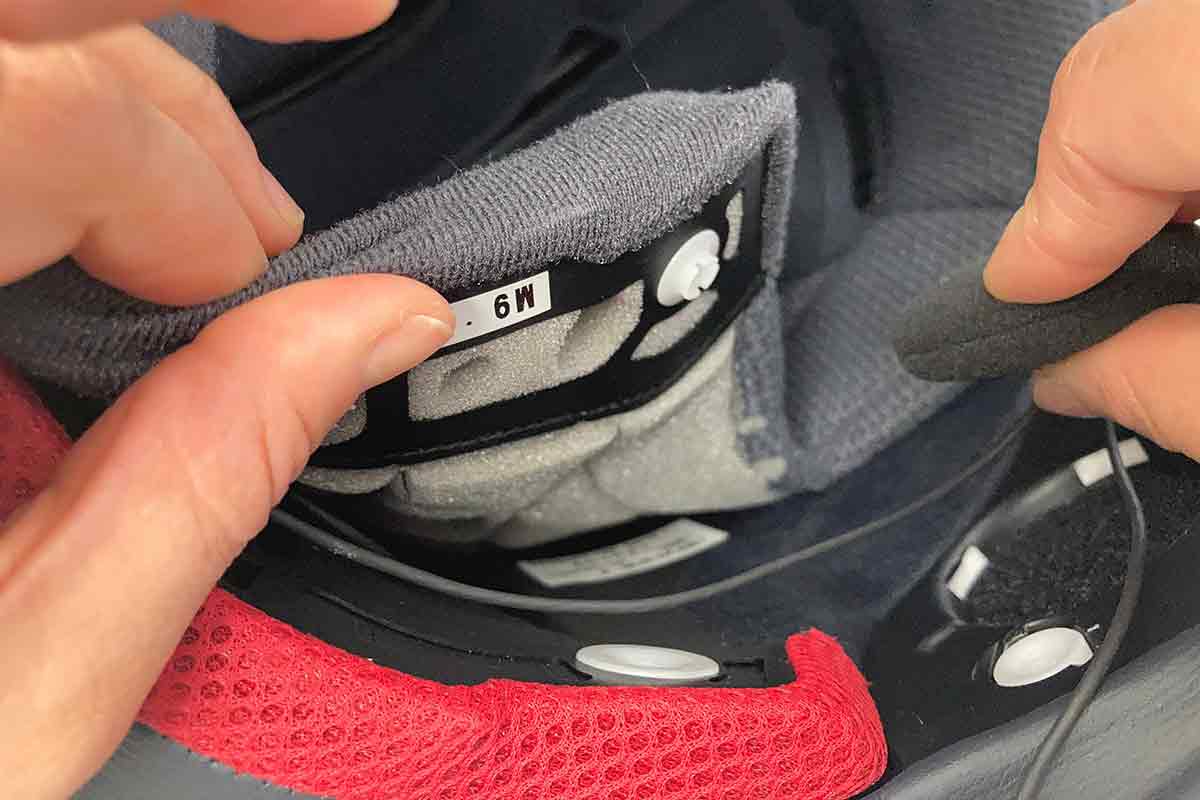

スピーカー配線2

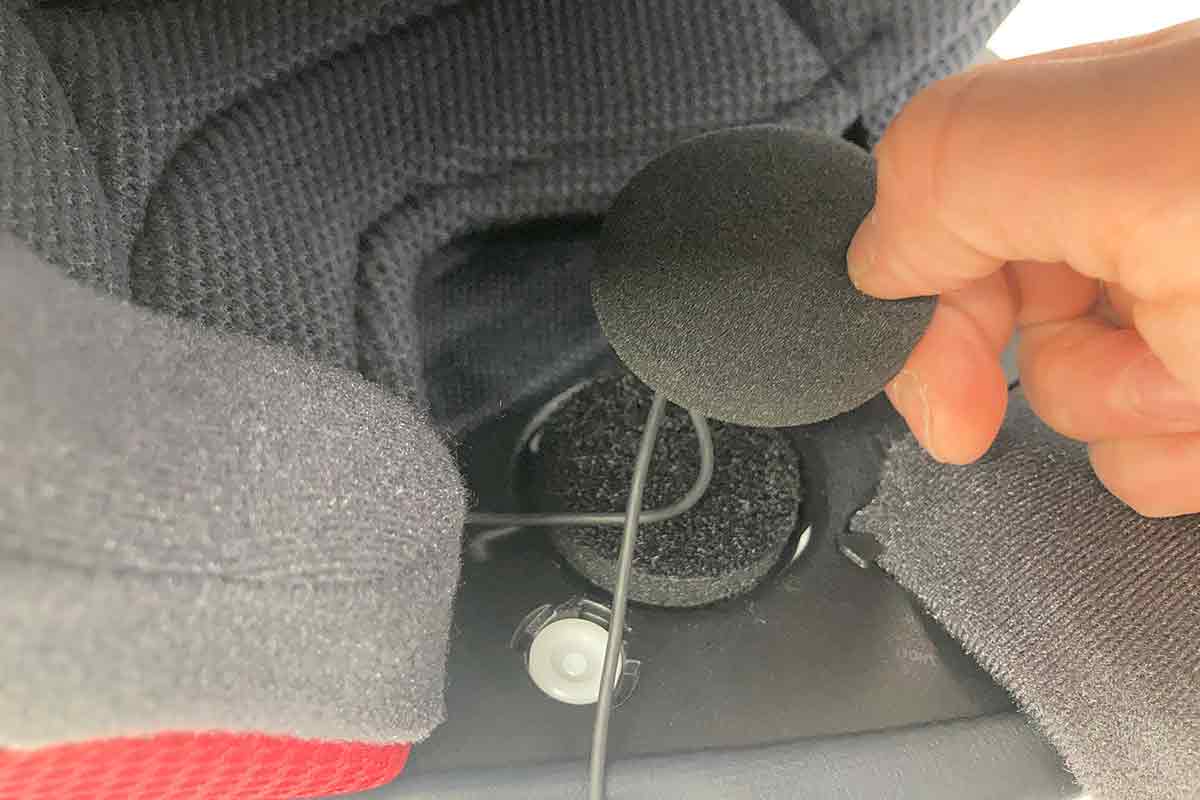

内装の裏側に配線を通します。

STEP10左側スピーカー取付け

左側スピーカー取付け

左側も同様に配線を通し、スピーカーを取付けます。

ベースプレートの取付け

STEP11ベース取付け

ベース取付け
[Z-8] は、ワイヤークリップでの取付けがおすすめです。

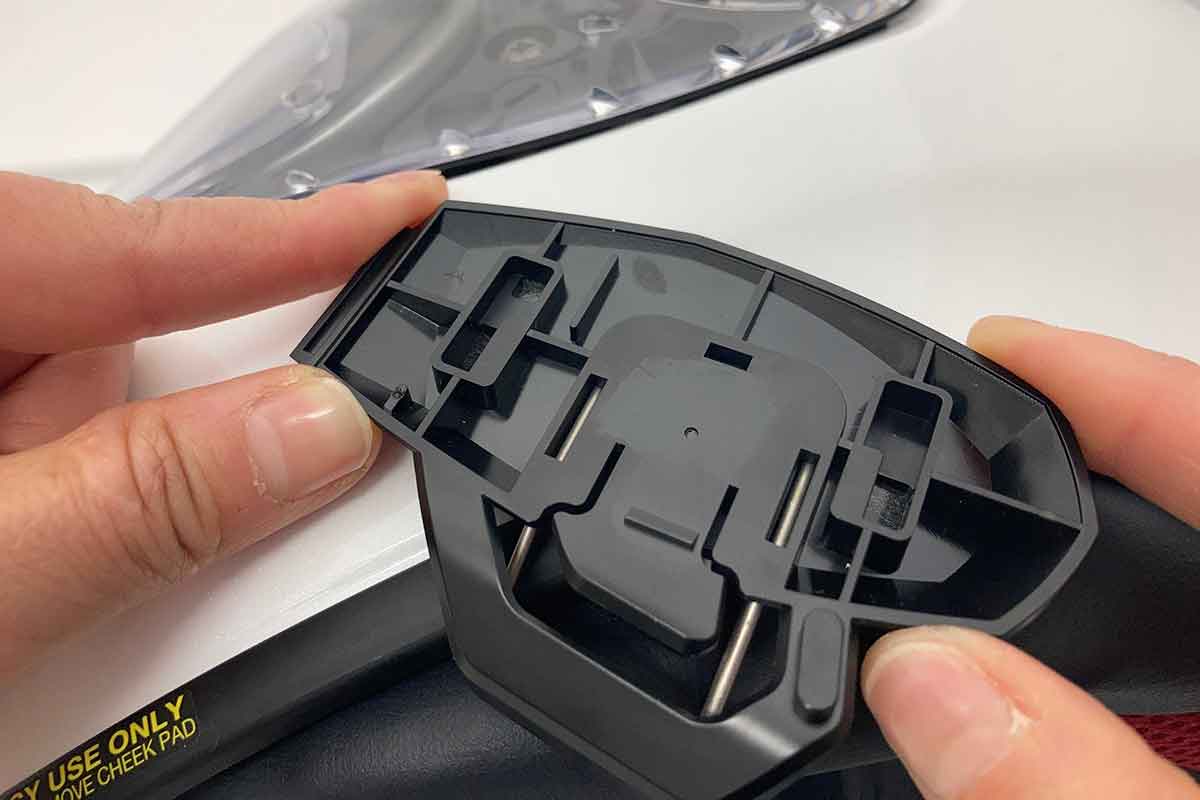

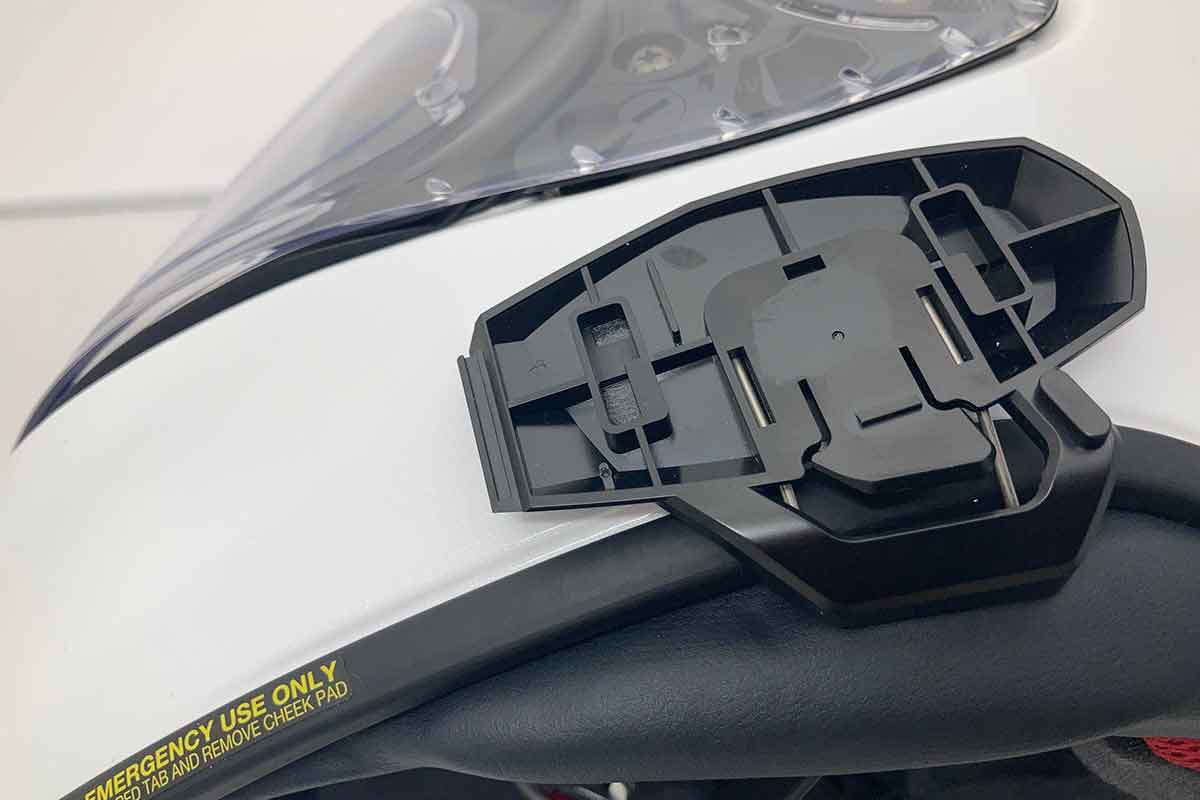

帽体の左側面に、ベースプレートを斜めに差し込みます。

ベースプレートの組み立て方法はこちら

STEP12ベース取付け

ベース取付け

差し込んだベースプレートを回転させ、ヘルメットのフチに当たるまで奥に押し込みます。

マイクの取付け

STEP13マイクスポンジ貼付け

マイクスポンジ貼付け

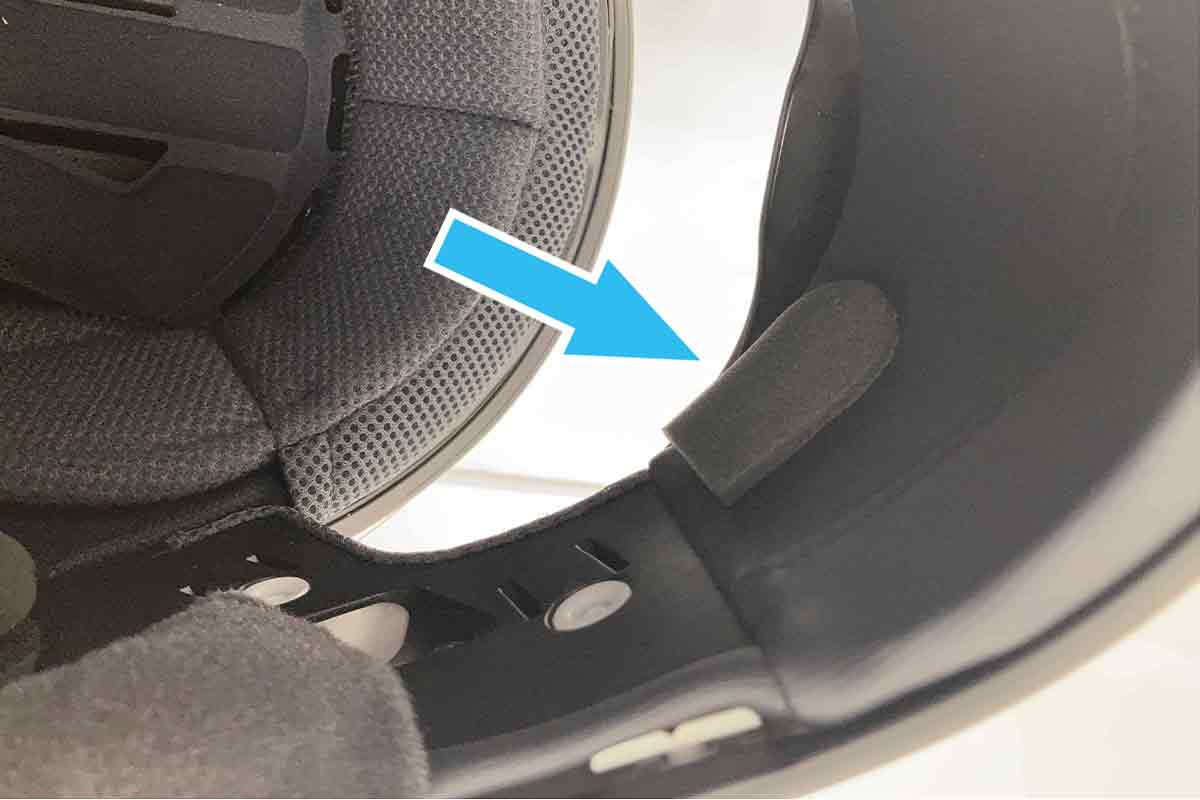

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付けます。

STEP14ワイヤーマイク取付け

ワイヤーマイク取付け

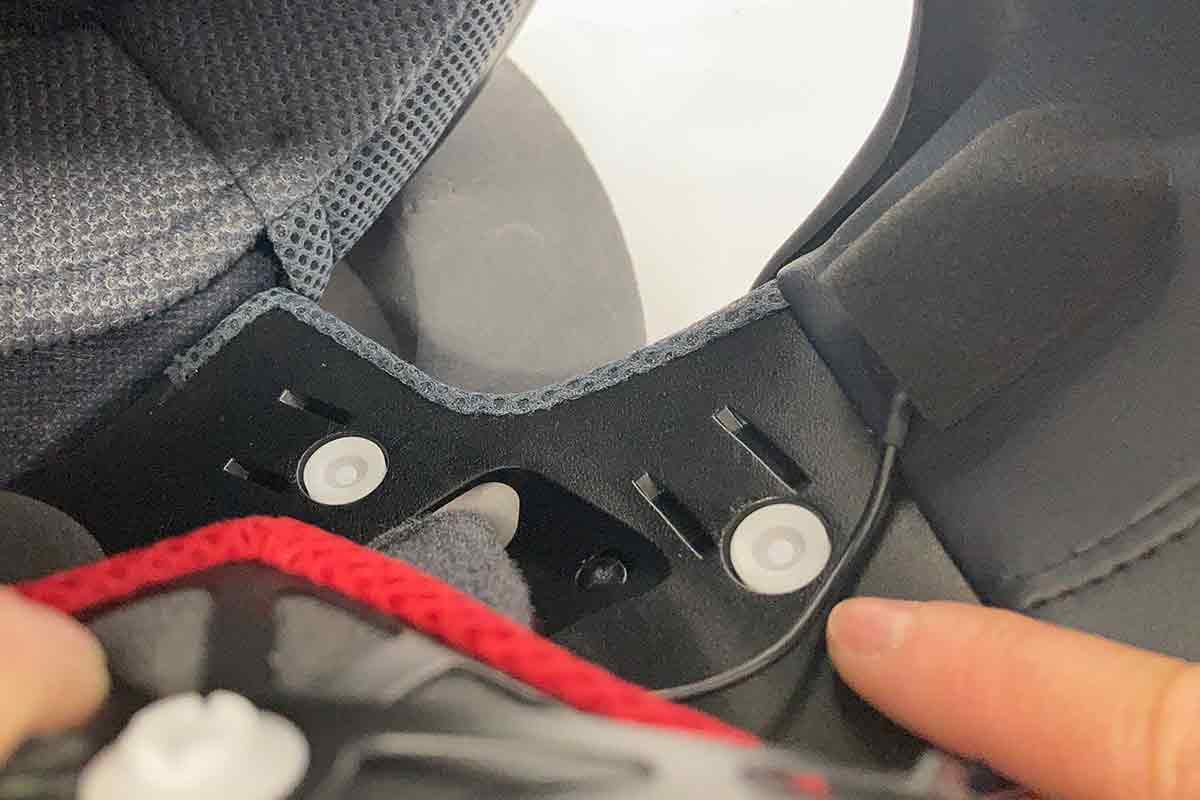

チークパッド内側のホックを避けて配線しながら、ワイヤーマイクを取り付けます。

※マイクの裏表に注意してください。穴の空いている方が、集音する方向です。

STEP15チークパッド取付け

チークパッド取付け

チークパッドを戻します。
このとき、スピーカーとマイクの配線が外に出るようにします。

STEP16ケーブルの取回し

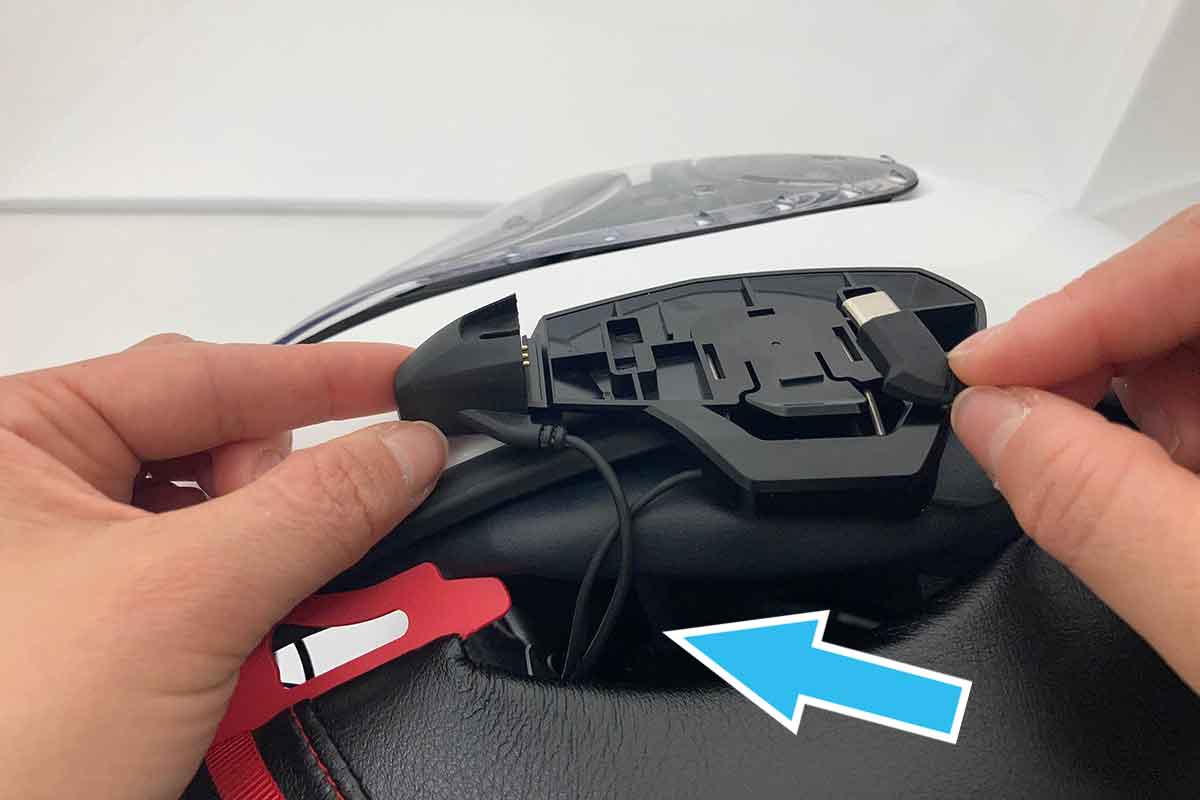

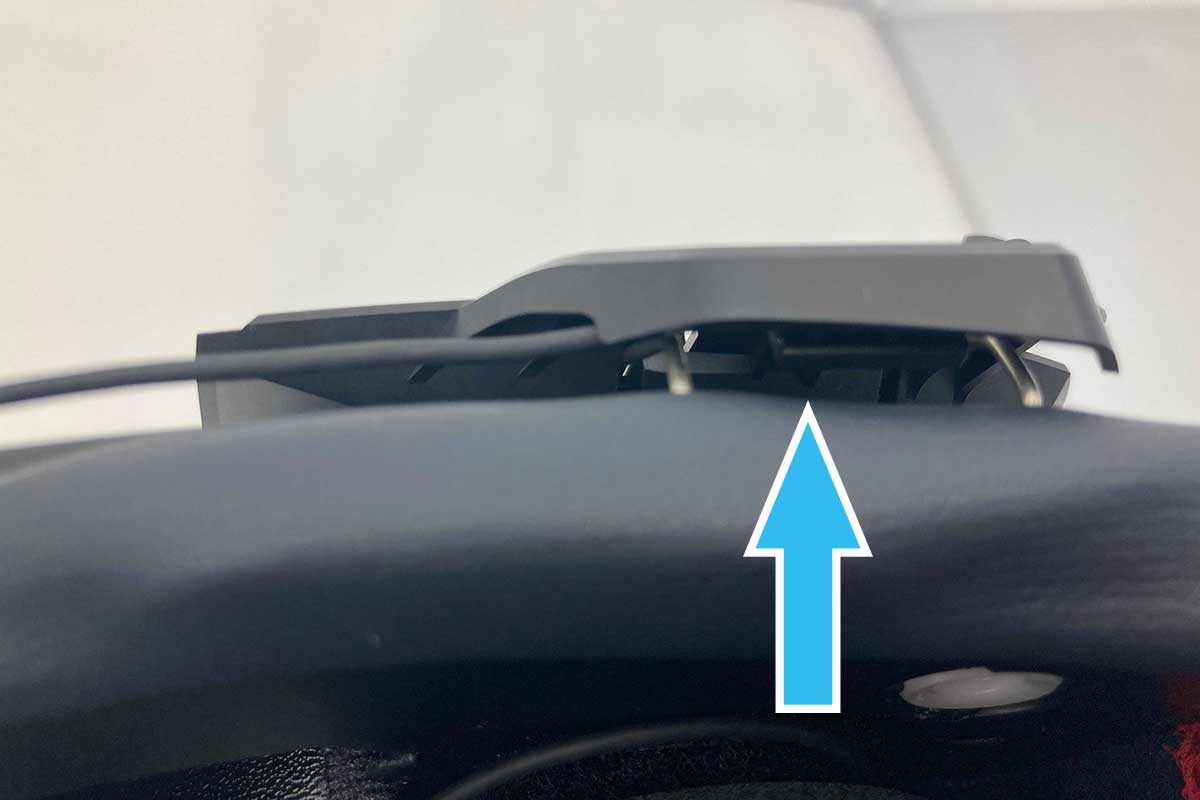

ケーブルの取回し

スピーカーの配線は、ベースプレート内側の溝に通すと、きれいに取り回すことができます。

本体ユニットの取付け

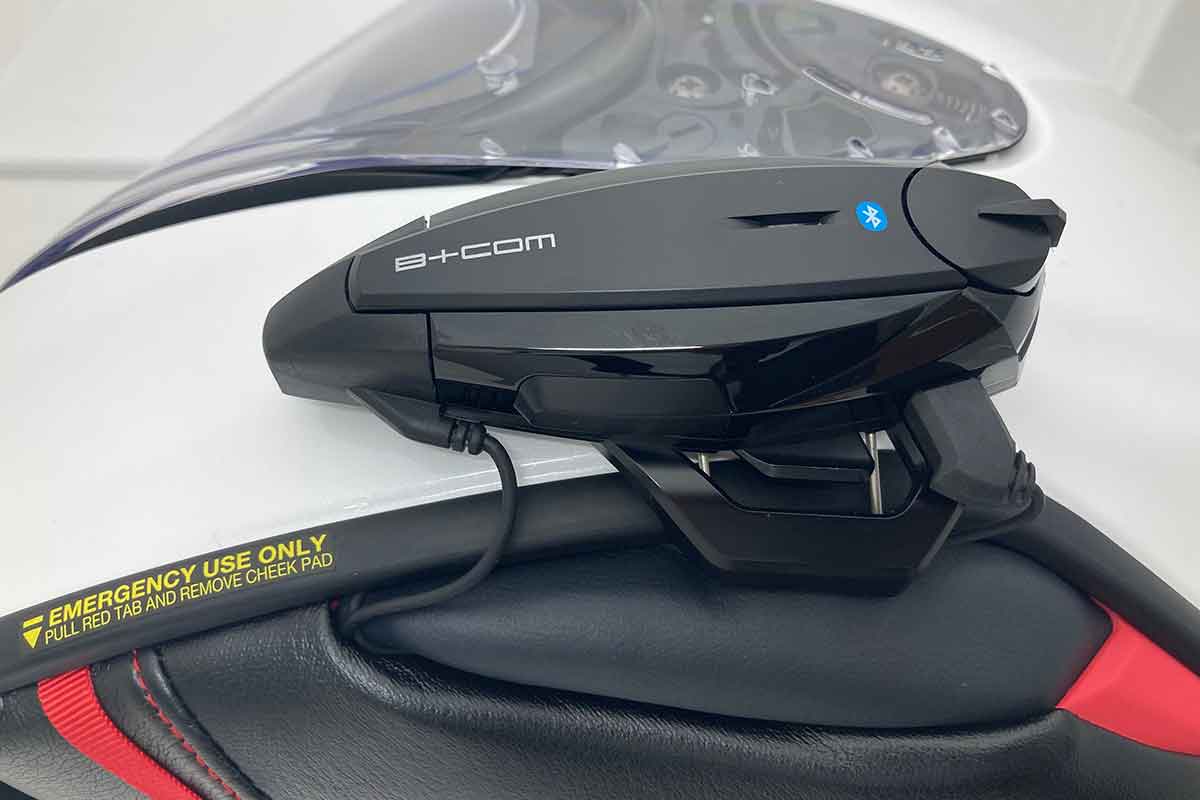

STEP17本体ユニット取付け

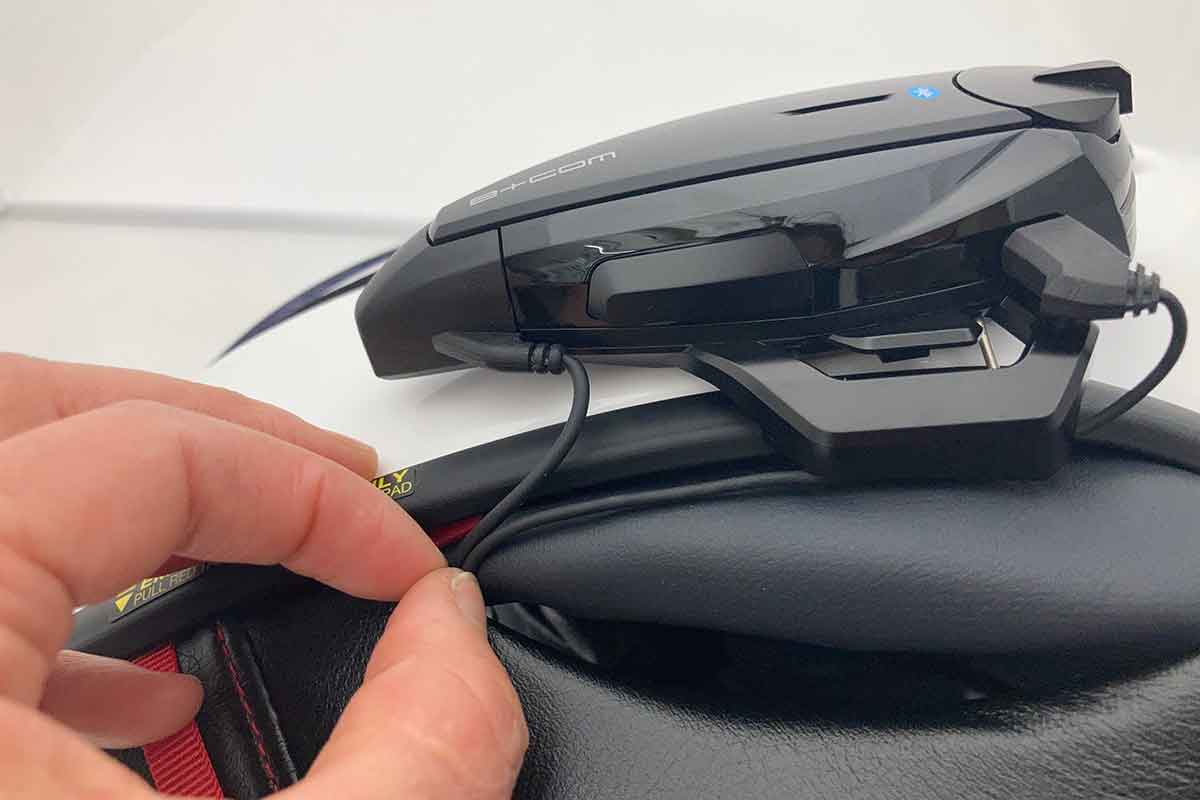

本体ユニット取付け

本体ユニットを取り付け、ワイヤーマイクやスピーカーのコネクタを接続します。
スピーカーコネクタは、本体後ろ側に配線が出る向きで接続します。

STEP18配線収納

配線収納

余った配線は、内装の隙間へ収納します。

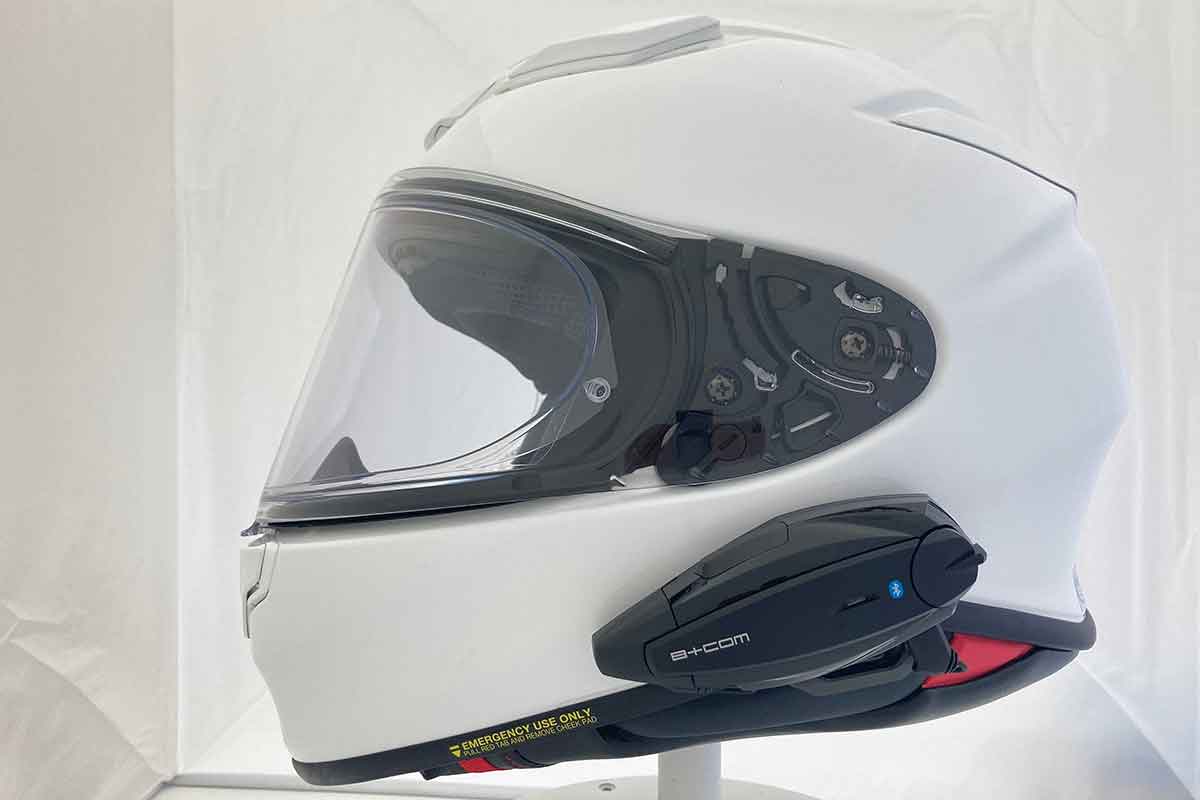

STEP19完成

完成

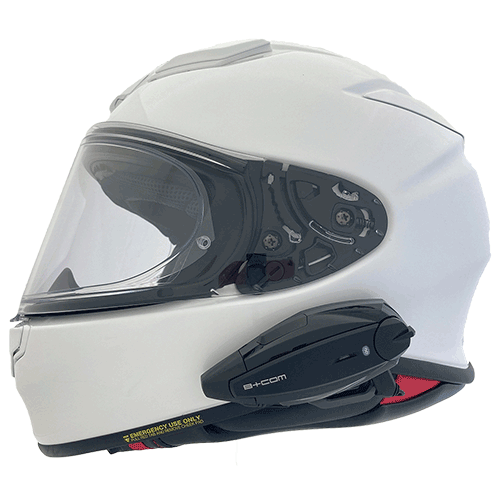

以上で完成です。

付録:ベースプレート組み立て

STEP1ベースプレートの用意

ベースプレートの用意

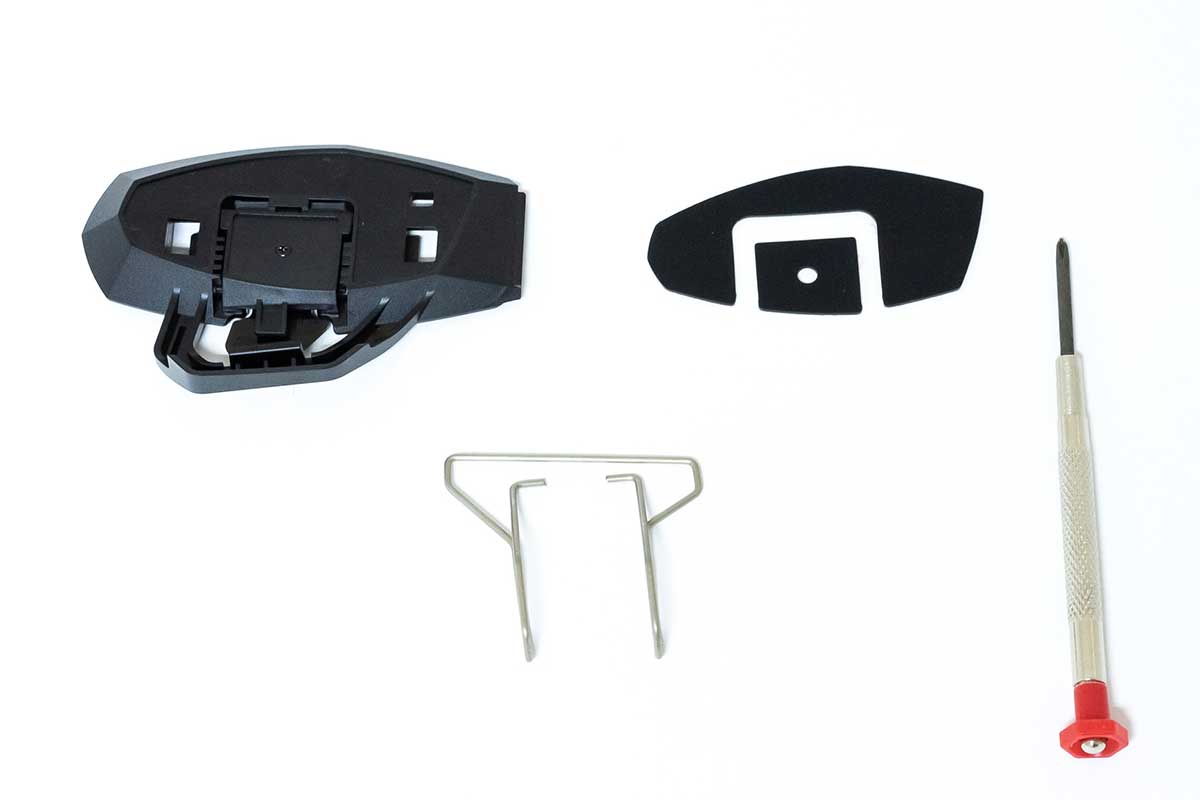

ベースプレート本体、保護ラバー、ワイヤークリップを用意します。
別途、プラスの精密ドライバー(#0)が必要です。

STEP2貼付け箇所の脱脂

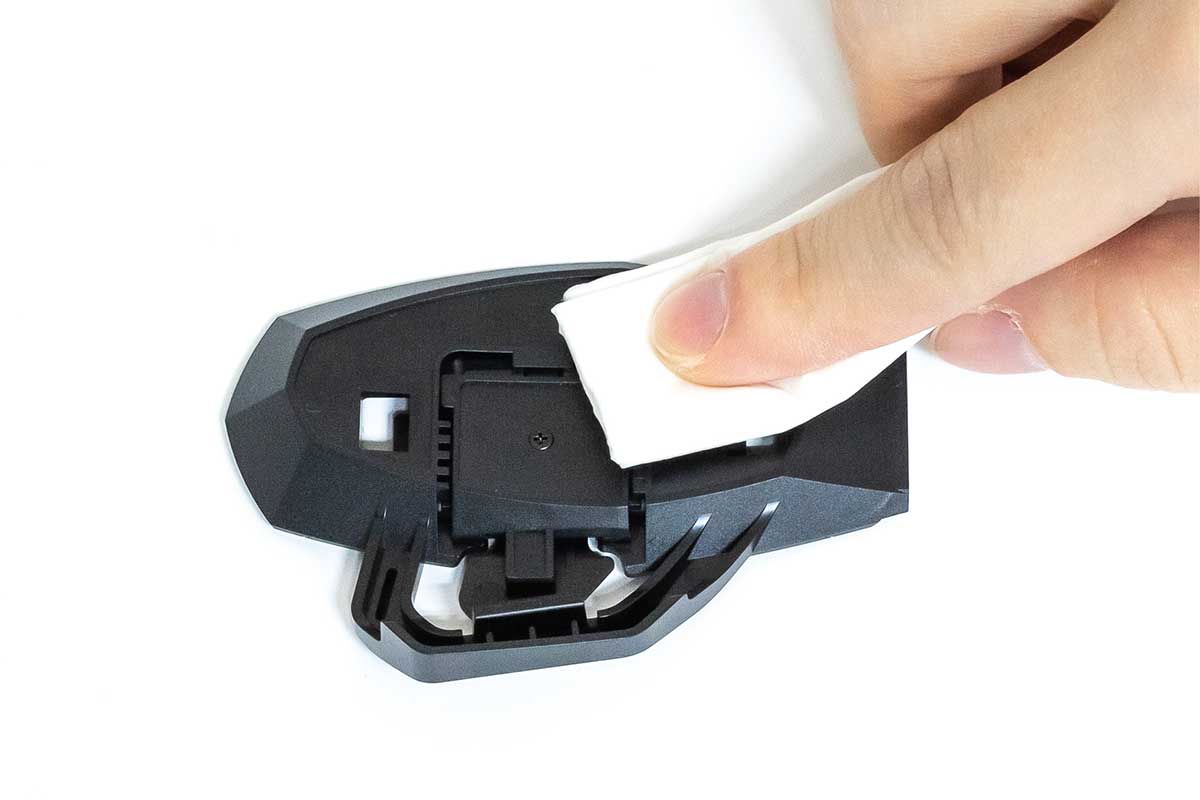

貼付け箇所の脱脂

保護ラバーを貼り付ける前に、貼付箇所をアルコールやパーツクリーナーなどで脱脂します。

STEP3保護ラバー貼付け

貼付け箇所の脱脂

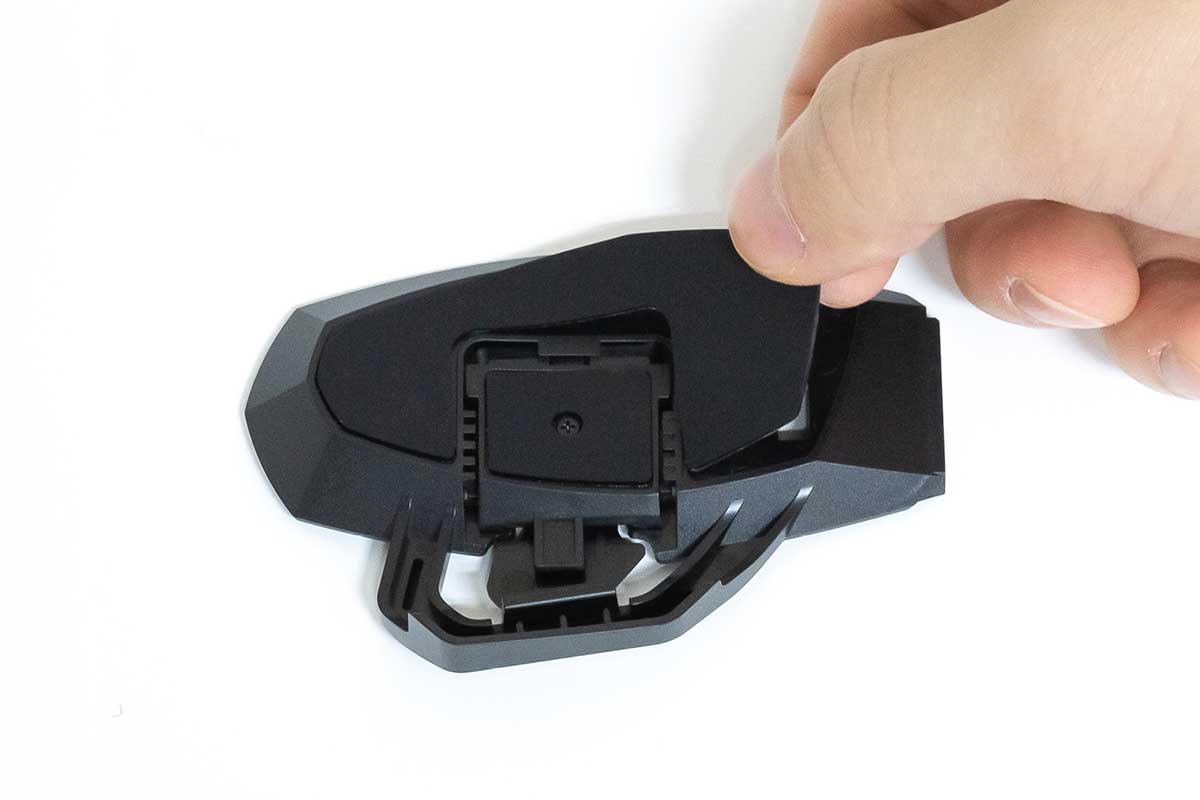

貼付部の角に合わせながら、保護ラバーを貼り付けます。

STEP4ワイヤークリップホルダー取り外し

ワイヤークリップホルダー取り外し

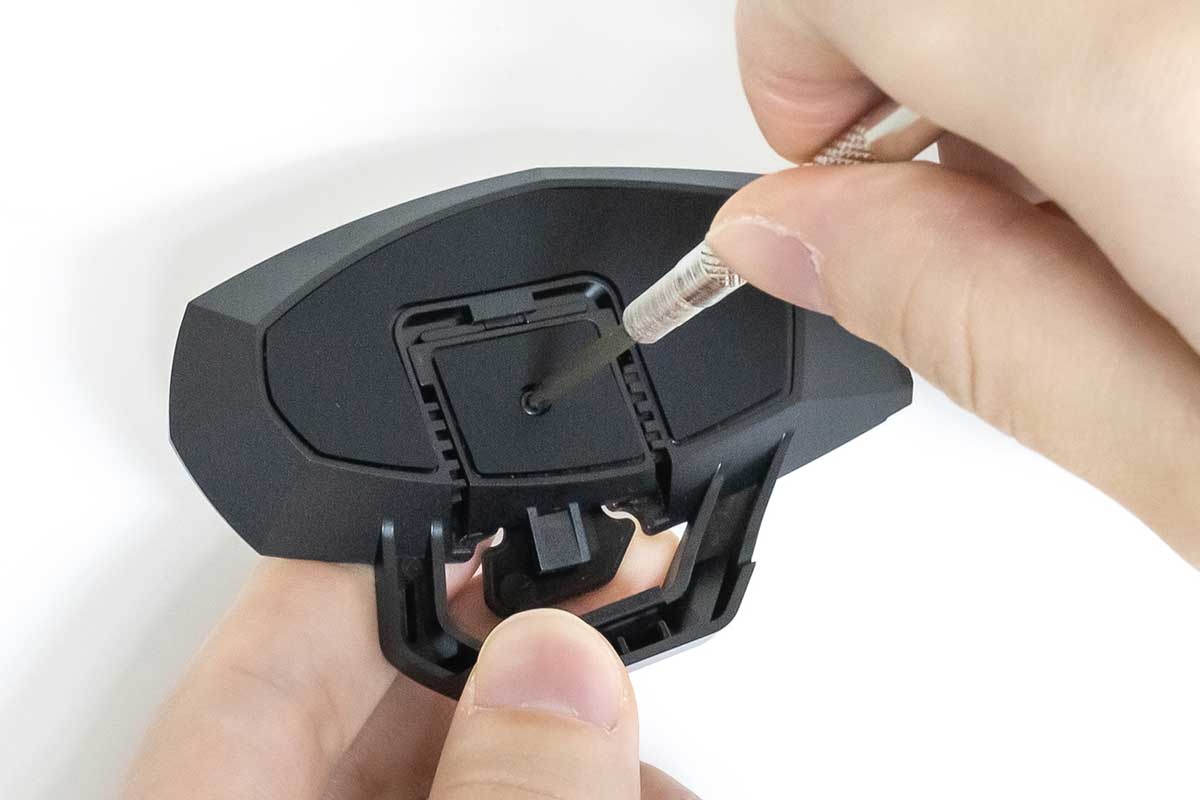

ドライバーを使用して、ワイヤークリップホルダーを固定しているネジをはずします。

STEP5ワイヤークリップホルダー取り外し2

ワイヤークリップホルダー取り外し2

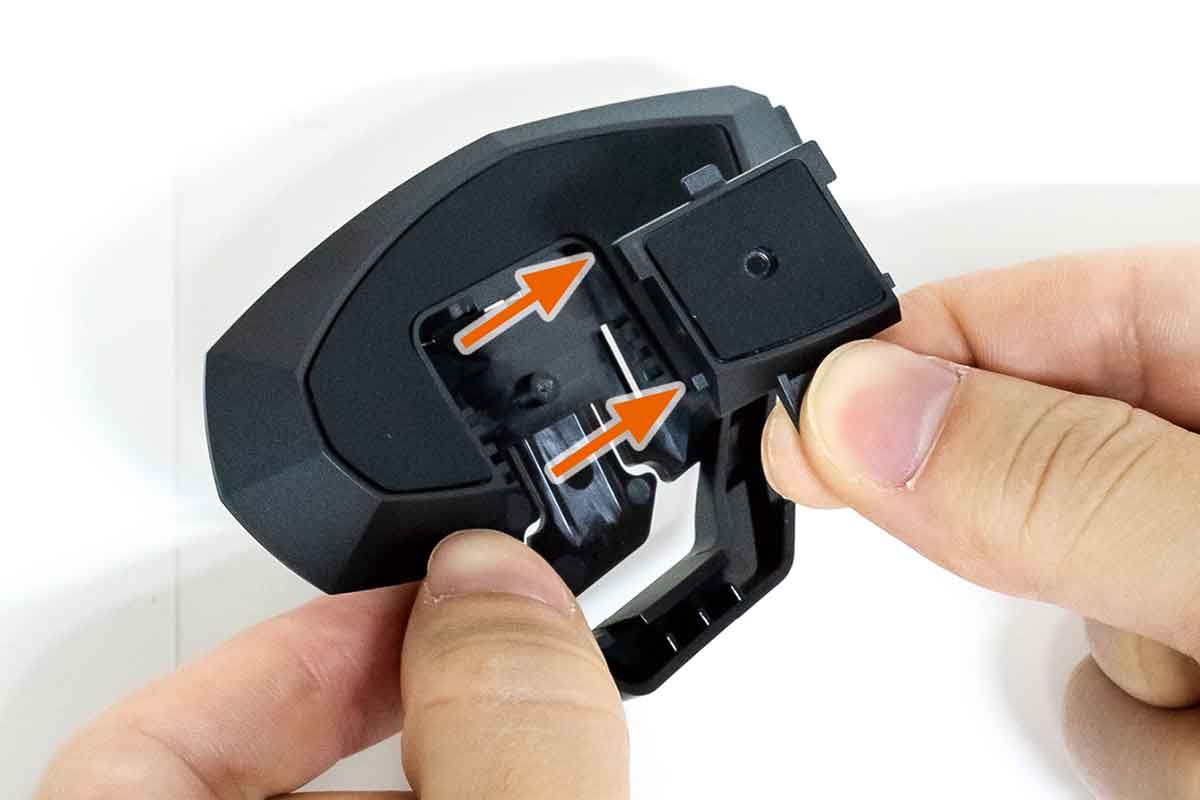

ワイヤークリップホルダーを取り外します。

STEP6ワイヤークリップ差し込み

ワイヤークリップ差し込み

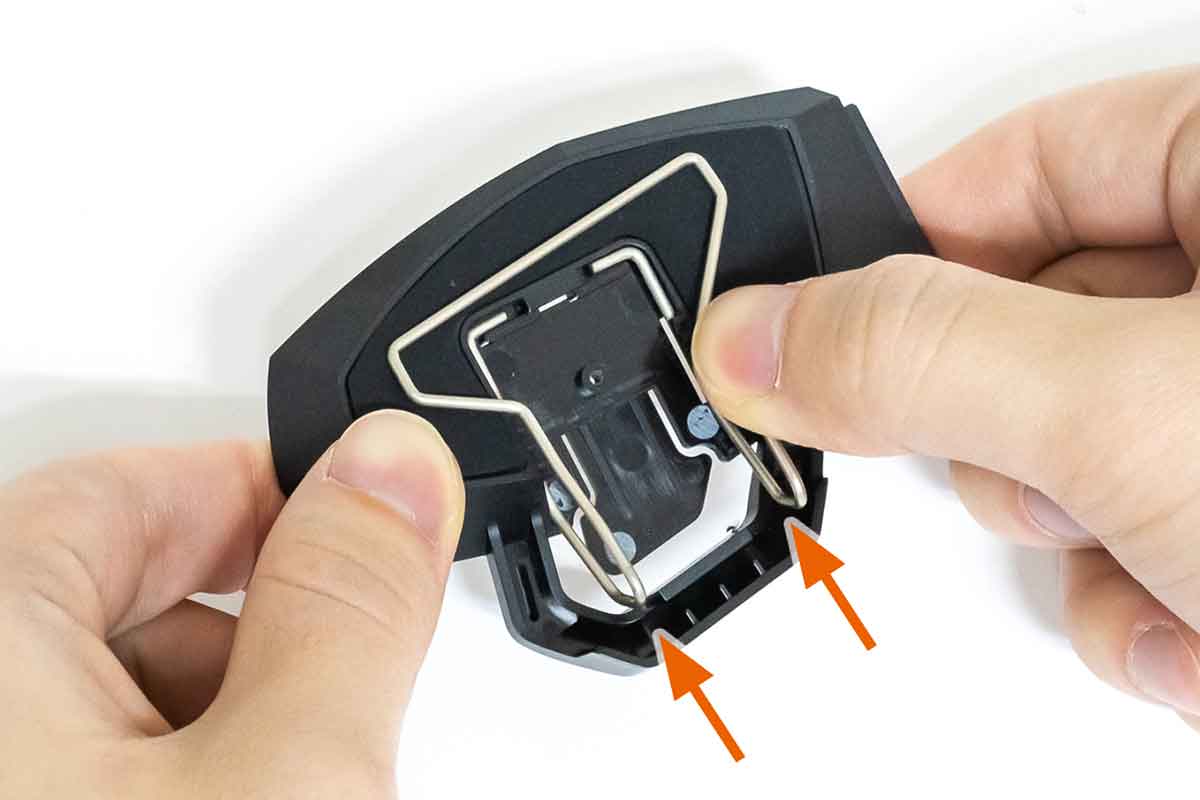

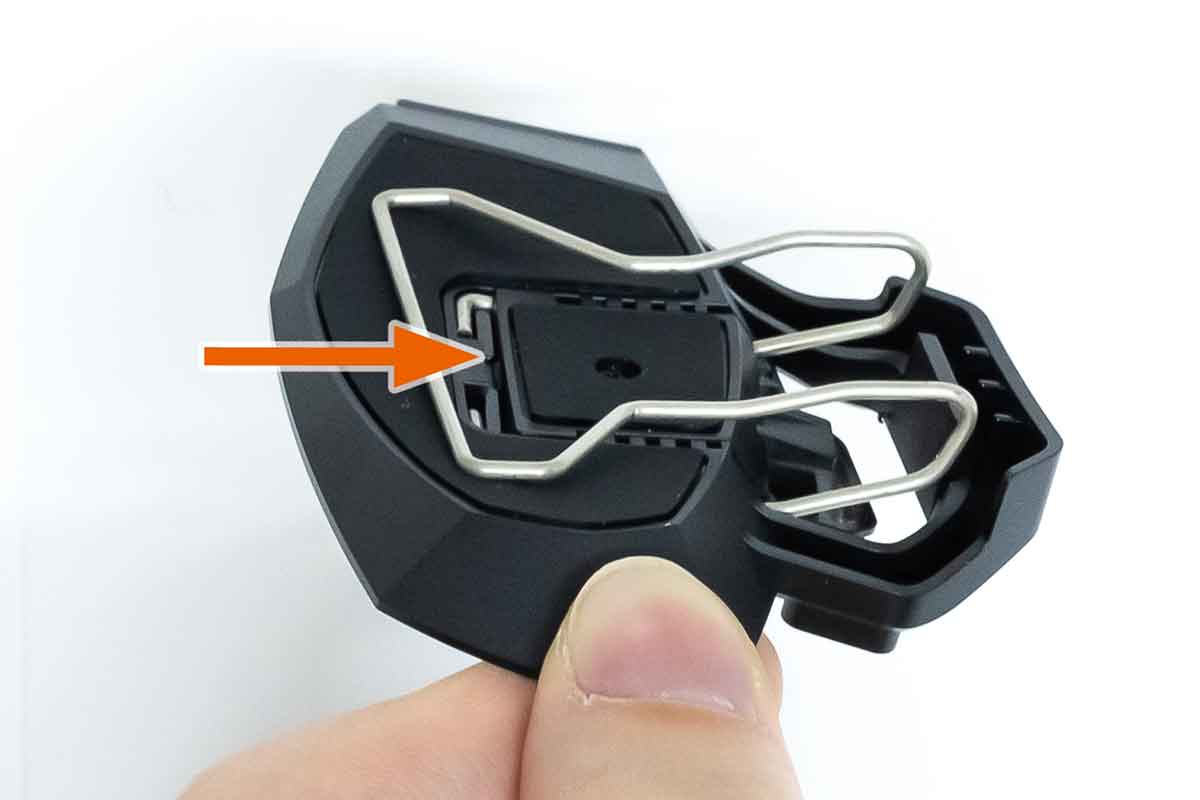

2箇所の穴へ、図の矢印の方向にワイヤークリップを差し込みます。

STEP7ワイヤークリップホルダー固定

ワイヤークリップホルダー固定

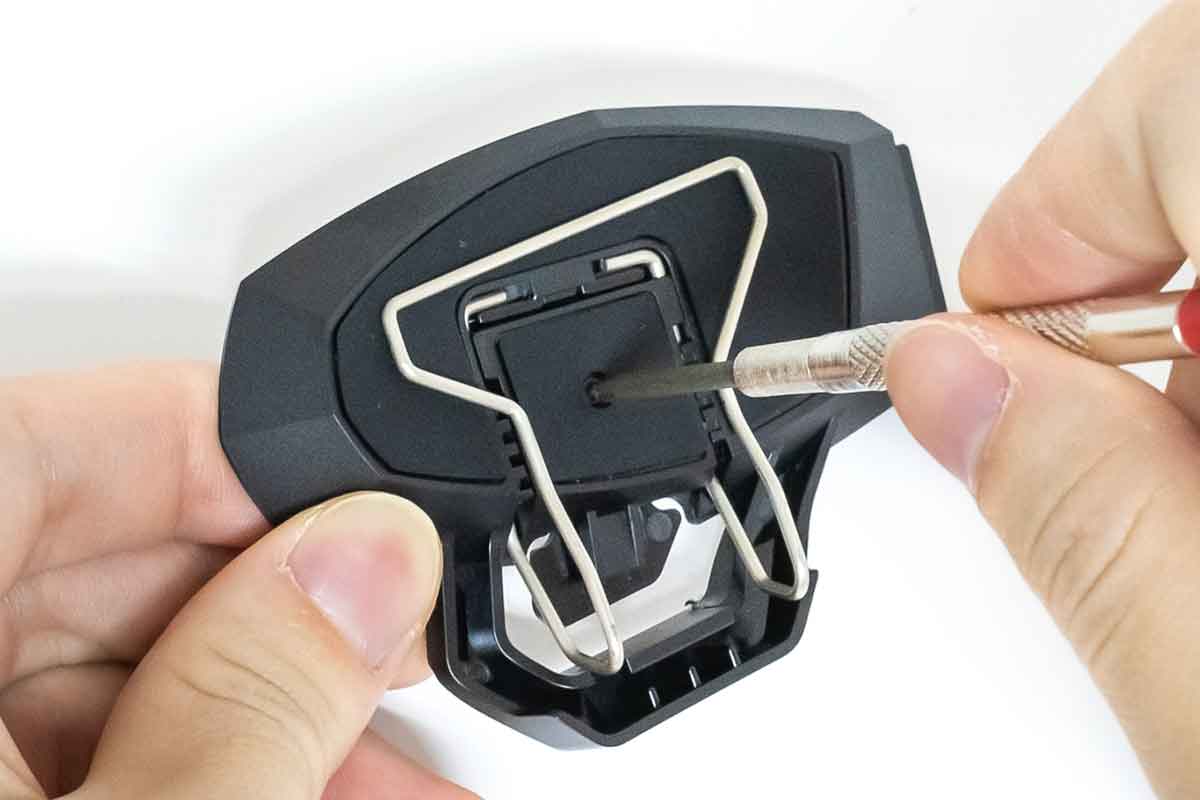

ワイヤークリップホルダーをガイドに沿って取付け、ネジを締めて固定します。

STEP8完成

ワイヤークリップホルダー固定

完成です。
ワイヤークリップホルダーが浮いていたり、がたつきがないか確認してください。
