B+COM ONE バイク用インカム フルフェイスヘルメット取付方法 Arai RX-7X

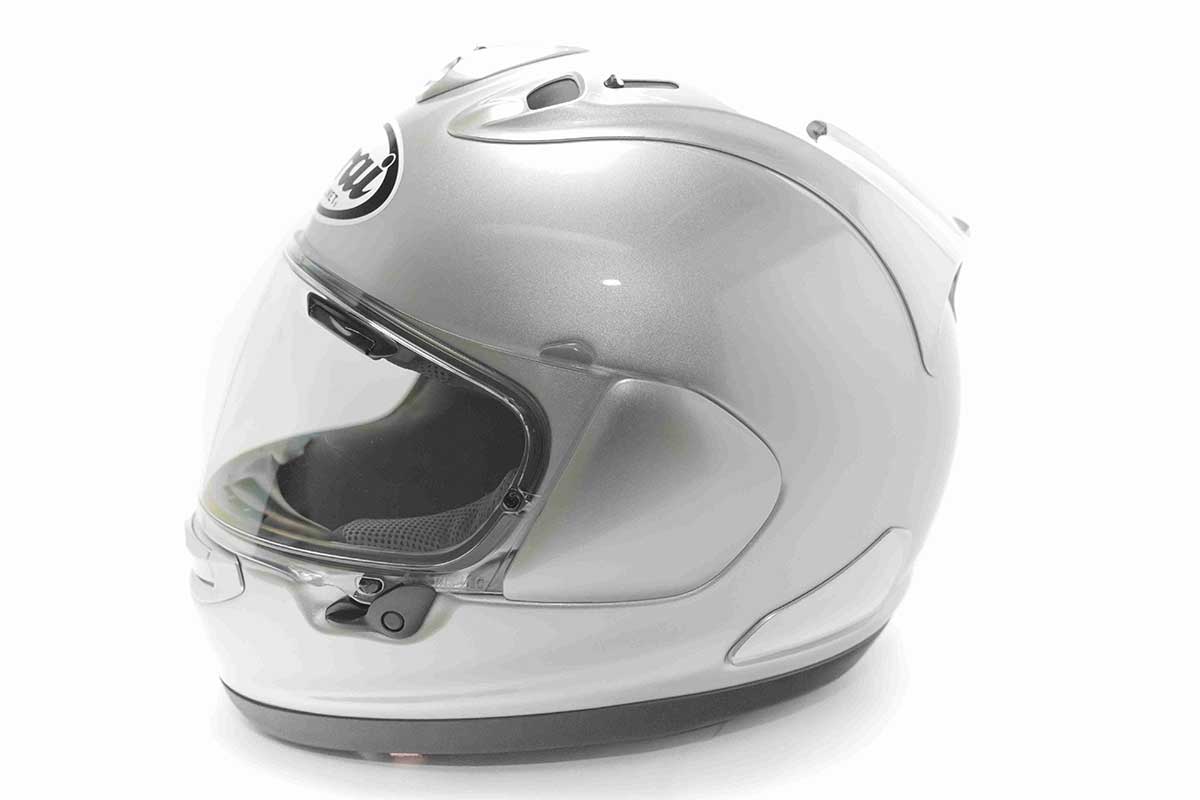

取付前の準備

STEP1取付準備

取付準備

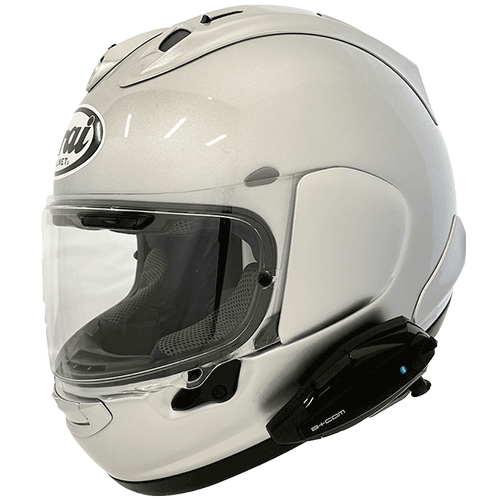

Araiヘルメット[RX-7X]のB+COM取付方法をご紹介します。

STEP2B+COMの準備

B+COMの準備

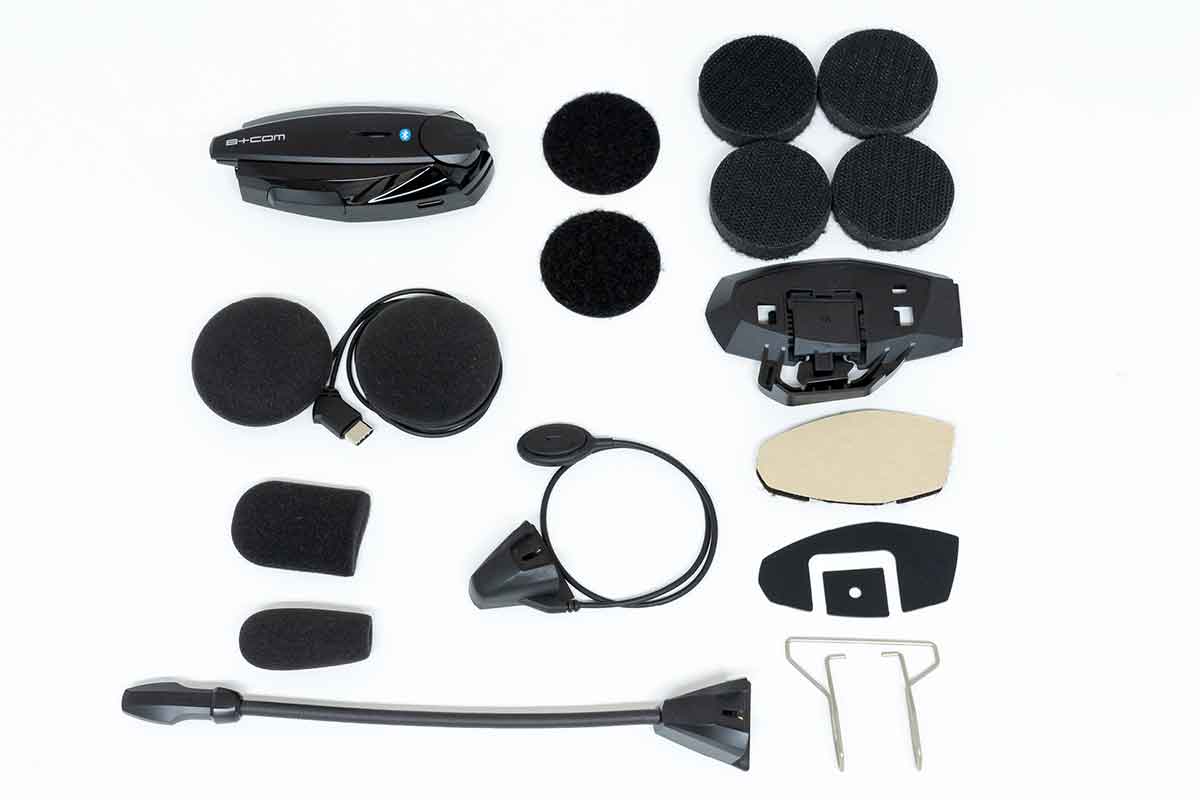

画像を参考にB+COM1キット分を用意します。

STEP3スピーカー準備

スピーカー準備

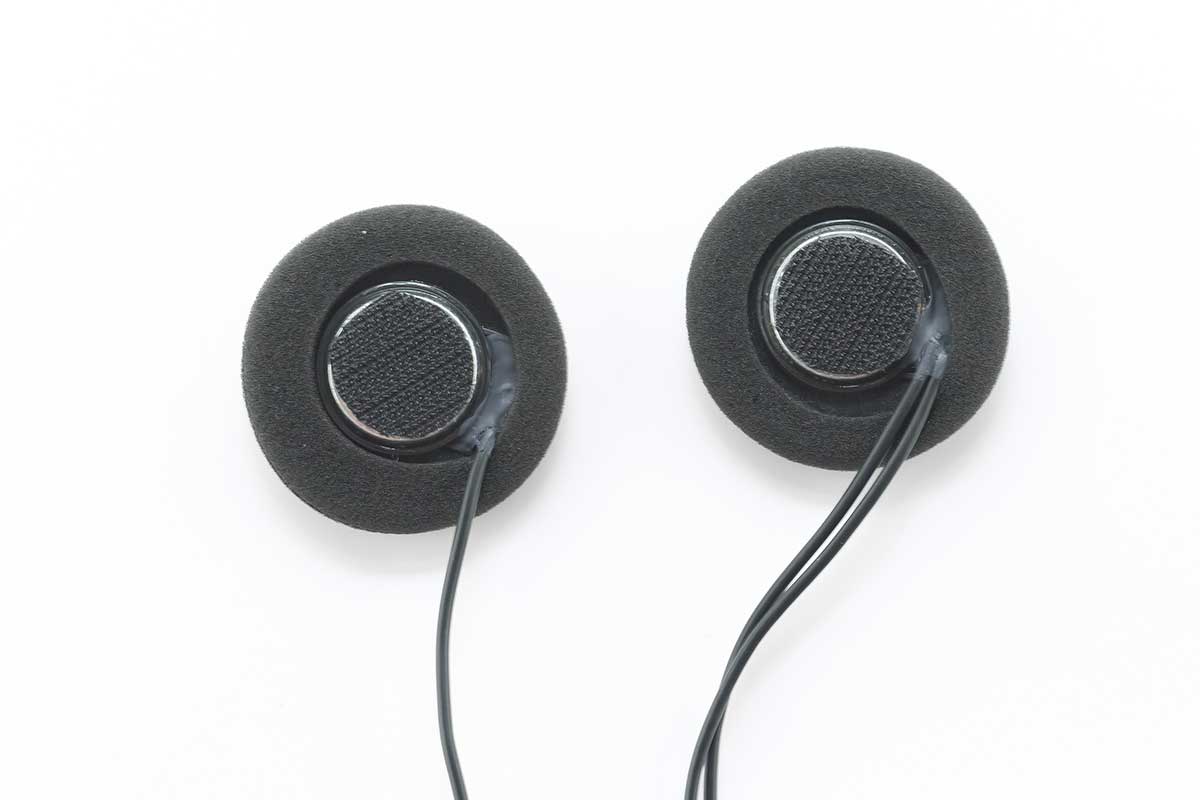

スピーカーの裏面に面ファスナー(オス) が貼り付けられていることを確認します。

※出荷時、スピーカーに貼り付けられています。

STEP4パッド取外し

システムパッド取外し

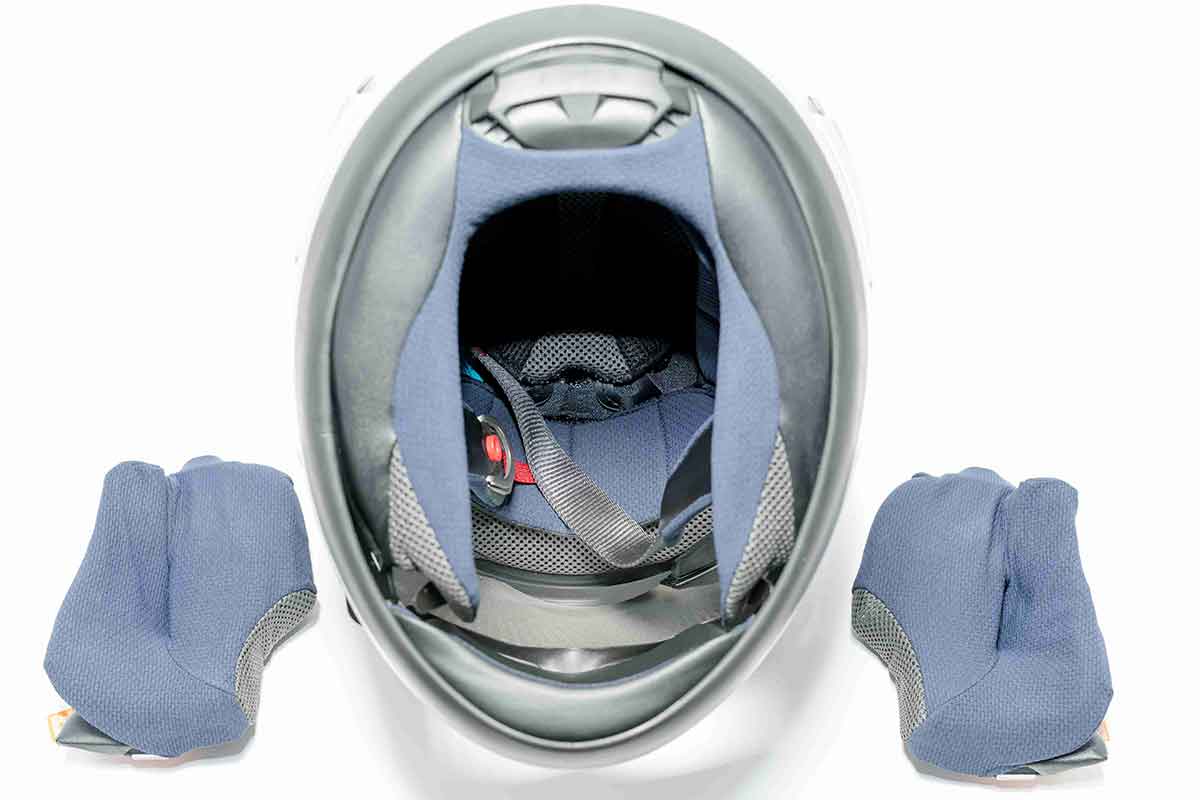

ヘルメットのシステムパッドを取り外します。

※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。

スピーカーの取付け

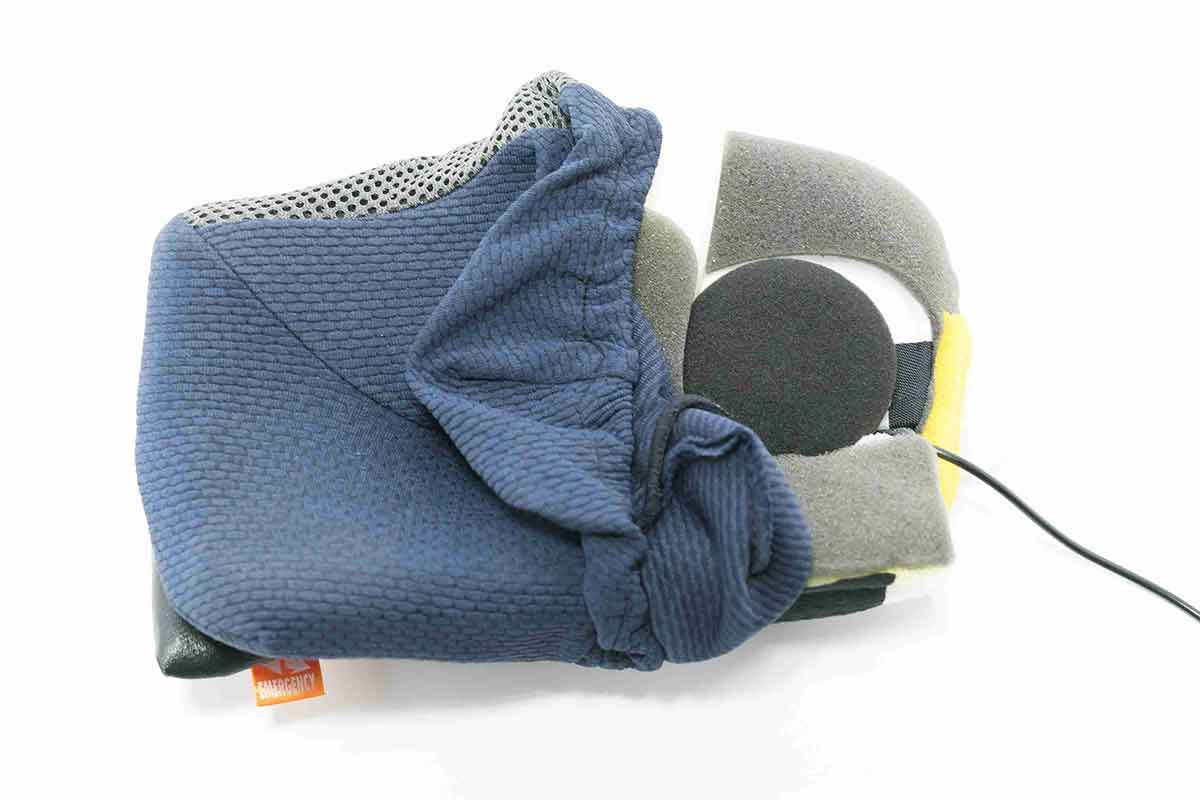

STEP5スピーカー取付け

スピーカー取付け

パッドカバーをめくり、左右それぞれのスピーカーを取り付けます。

※厚み調節のため、スピーカー取り付け位置のスポンジは取り除くことをおすすめします。

STEP6スピーカー位置調整

スピーカー位置調整

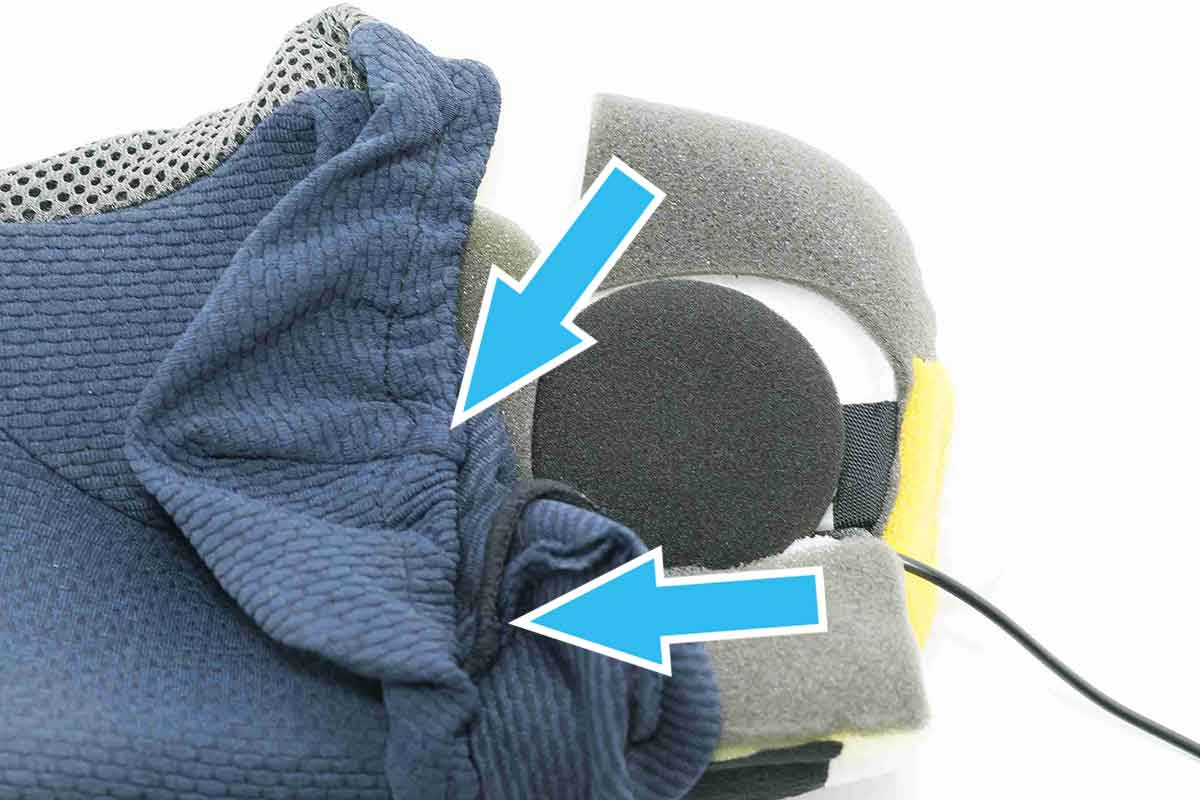

スピーカーはできる限りヘルメット前方、あご紐の根元側へ寄せるのがコツです。

※個人差があるため、必ず調整してください。

B+COMを快適に使うコツ

STEPEXスモールスピーカー

B+COM スモールスピーカー

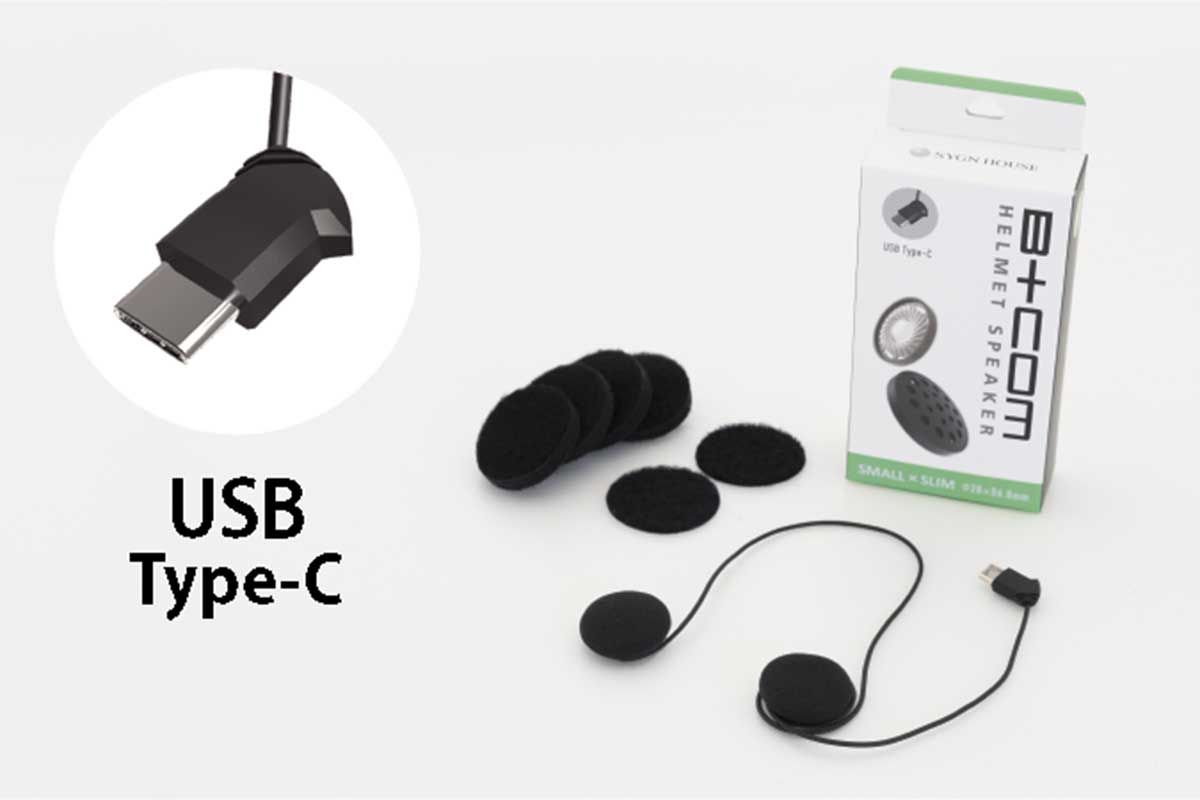

どうしても耳が圧迫される場合は、より小型・薄型設計の「ヘルメットスピーカーセット5 SMALL(スモール)」のご利用をおすすめします。

※ドライバーサイズが小型化されているため、音量・音質は標準スピーカーの方が上回ります。


B+COMスモールスピーカー

STEP7システムパッド取付け

システムパッド取付け

右側システムパッドを戻します。

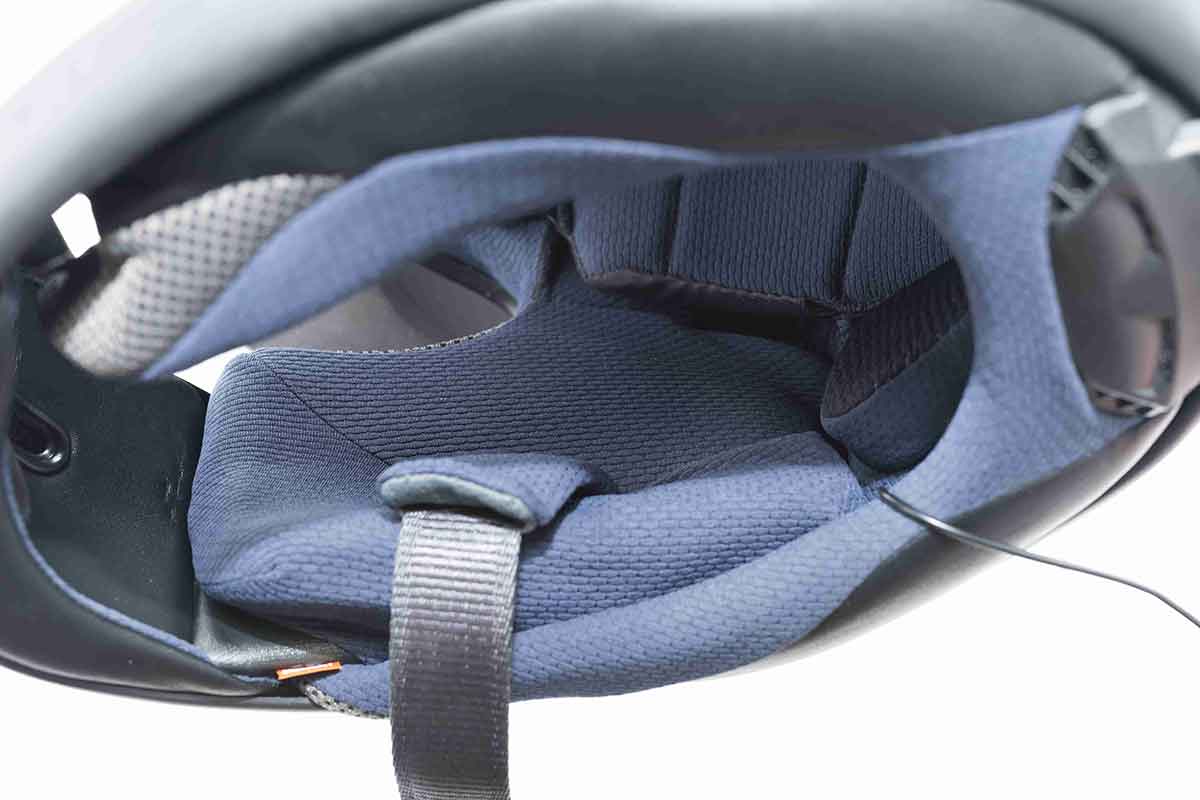

STEP8スピーカー配線

スピーカー配線

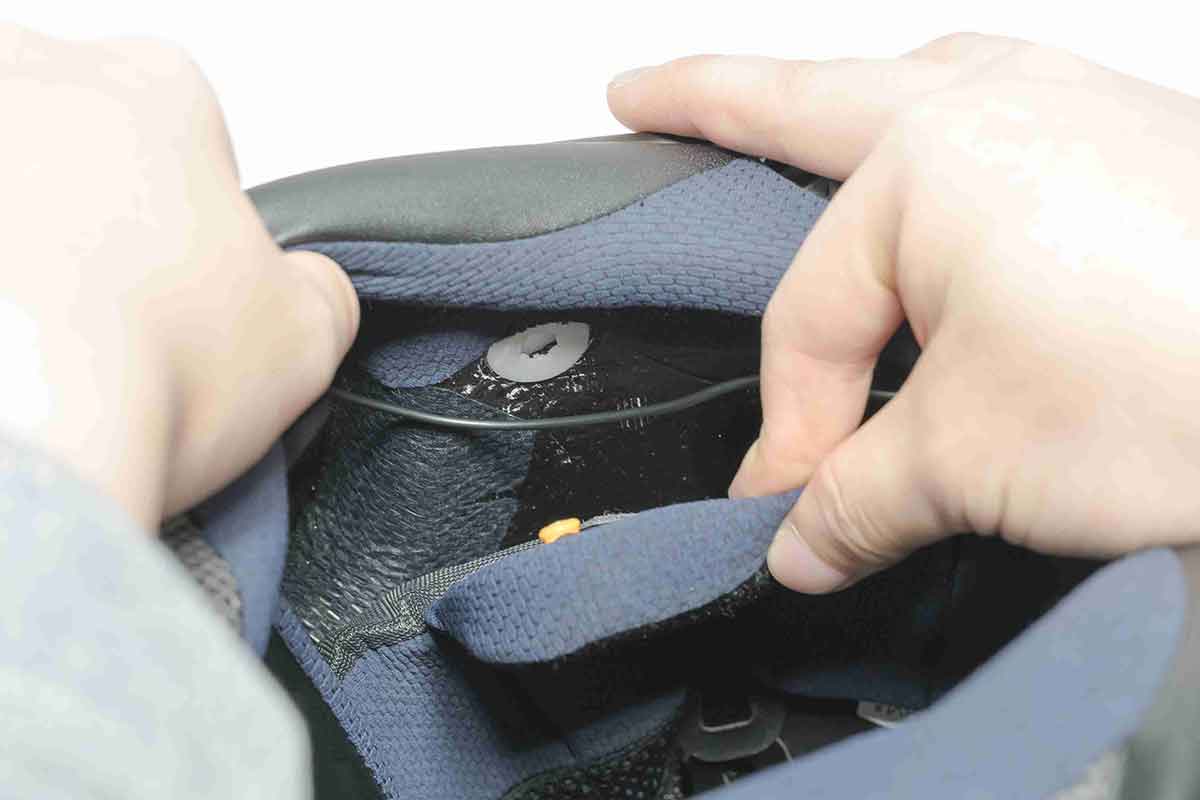

ヘルメット後方のホックを外し、配線を帽体と内装のすき間に通します。

※配線を頭頂部側から通すと、長さが足りなくなる場合があります。

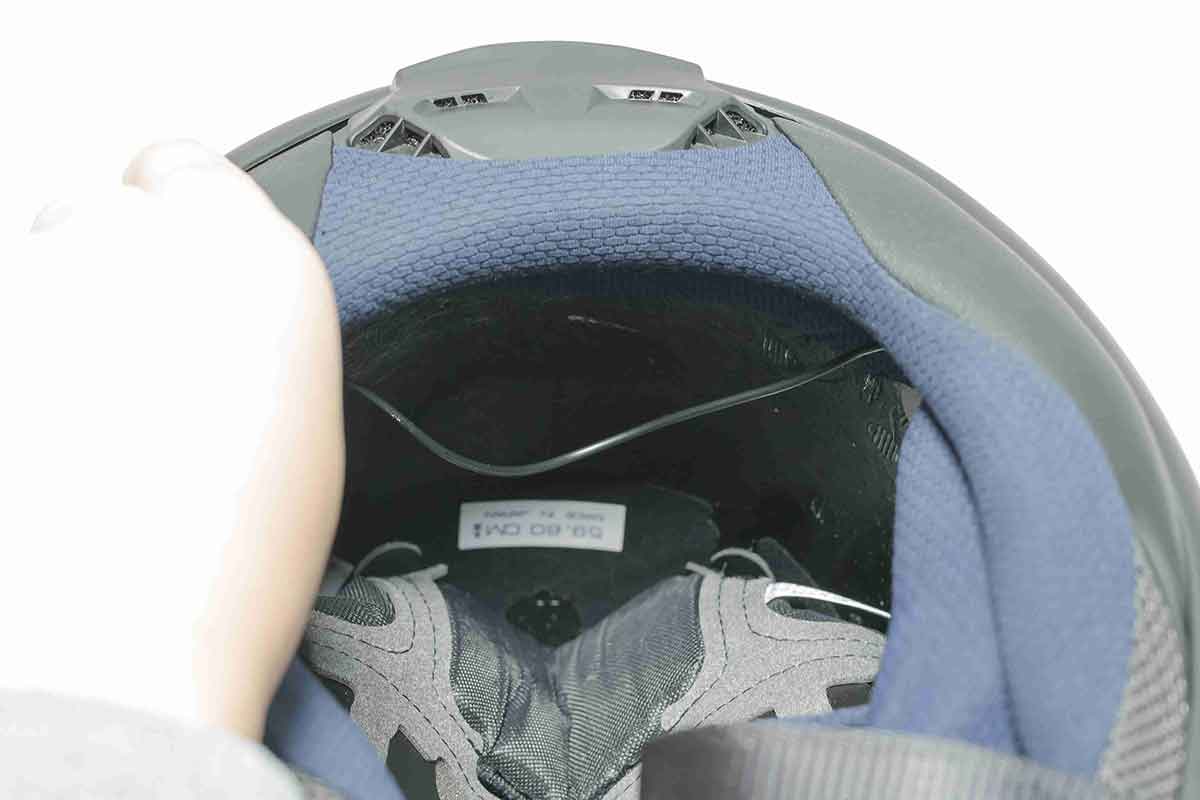

STEP9スピーカー配線2

スピーカー配線2

配線を通し終えたら、ホックをもとに戻します。

ベースプレートの取付け

STEP10面ファスナー貼付け

面ファスナー貼付け
[RX-7X]は、面ファスナーでの貼り付け方法がおすすめです。

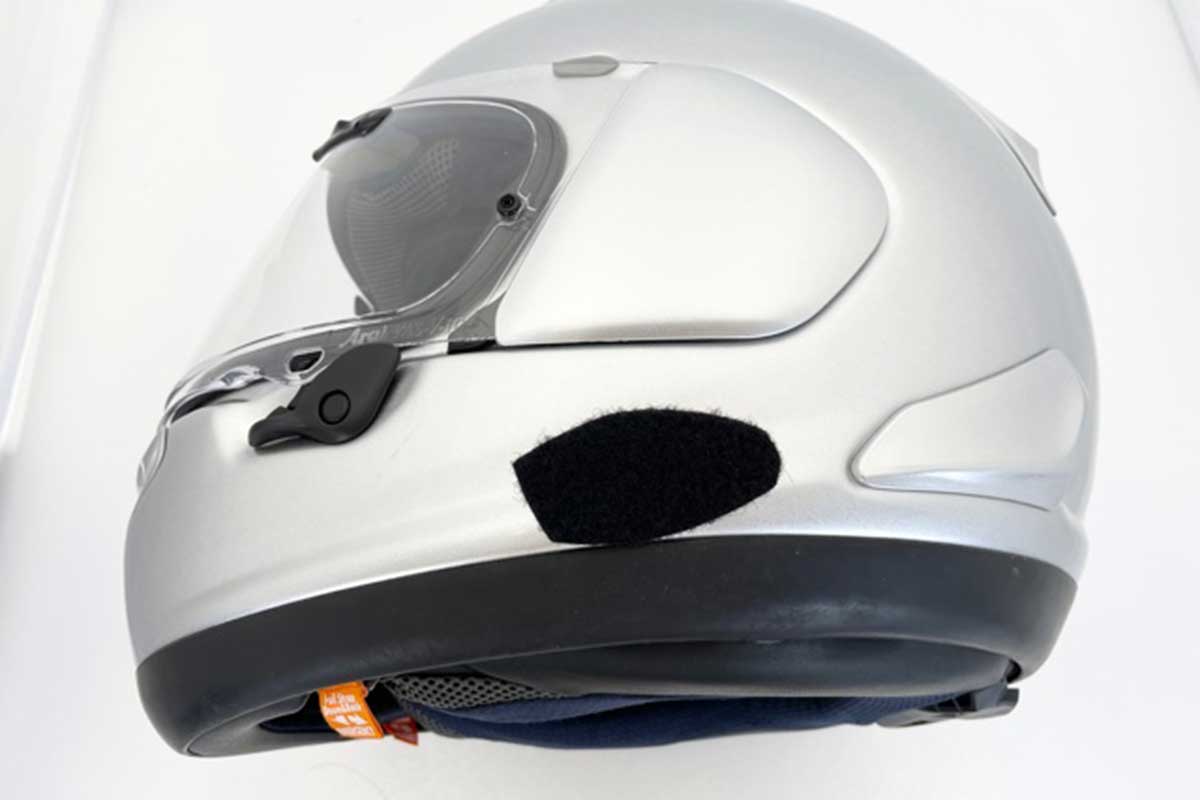

帽体の左面に、ベース用面ファスナーのメス側を貼り付けます。

※必ず貼付け面を脱脂してください。

ワイヤークリップベースで取付ける場合の組立方法

STEP11面ファスナー貼付け2

面ファスナー貼付け2

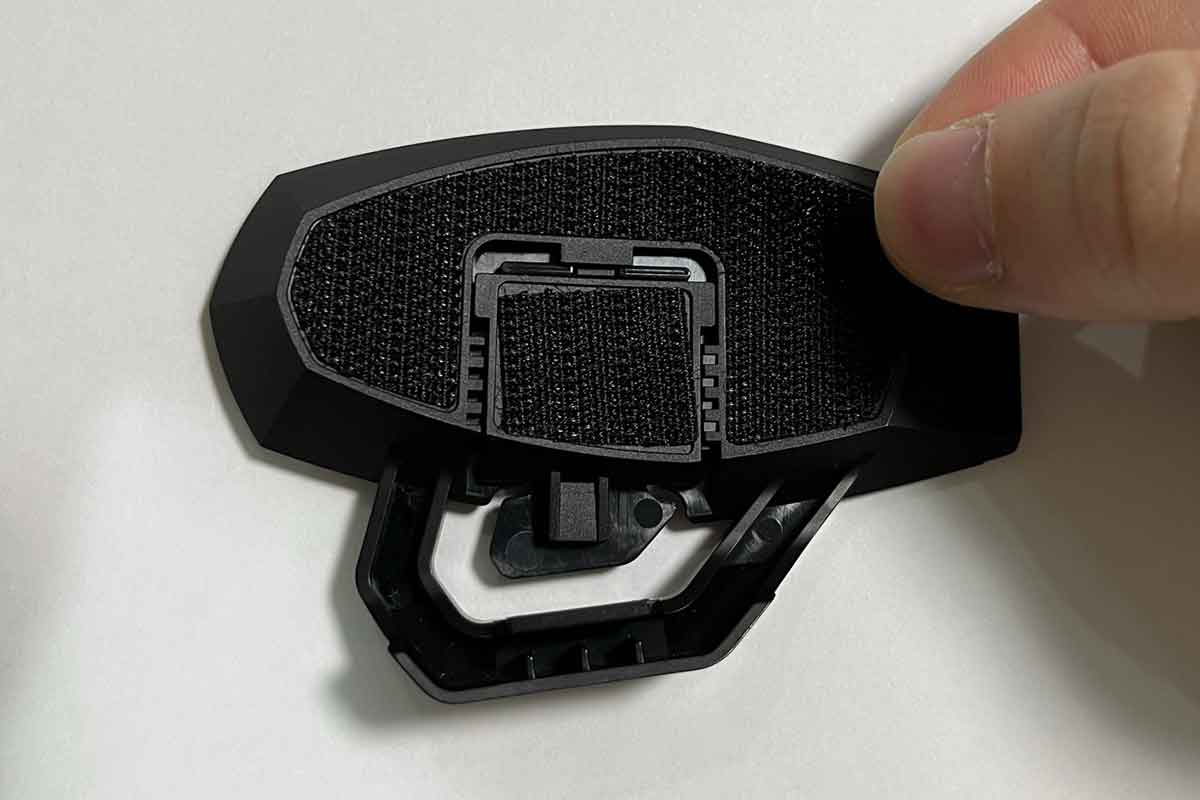

ベースプレートに面ファスナー(オス)を貼り付けます。

※必ず貼付け面を脱脂してください。

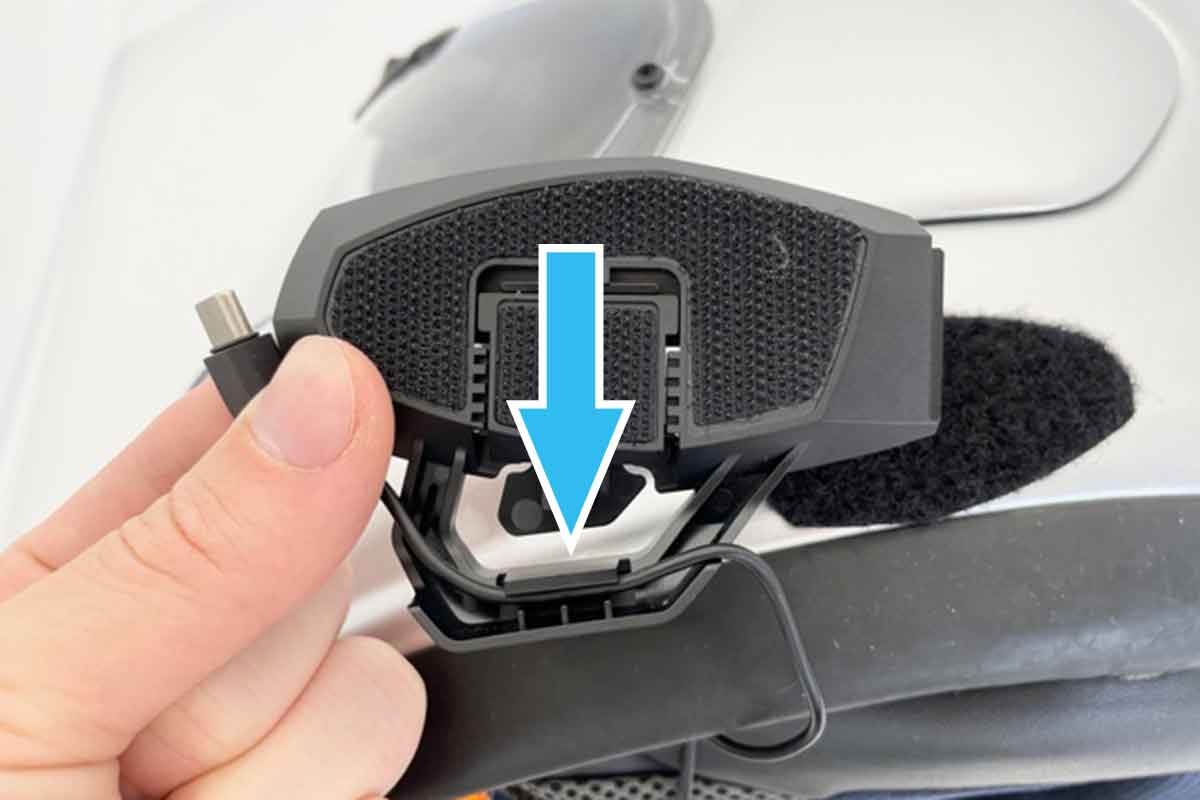

STEP12スピーカー配線留め

スピーカー配線留め

スピーカーの配線は、ベースプレート内側の溝に沿わせると、きれいに取り回すことができます。

マイクの取付け

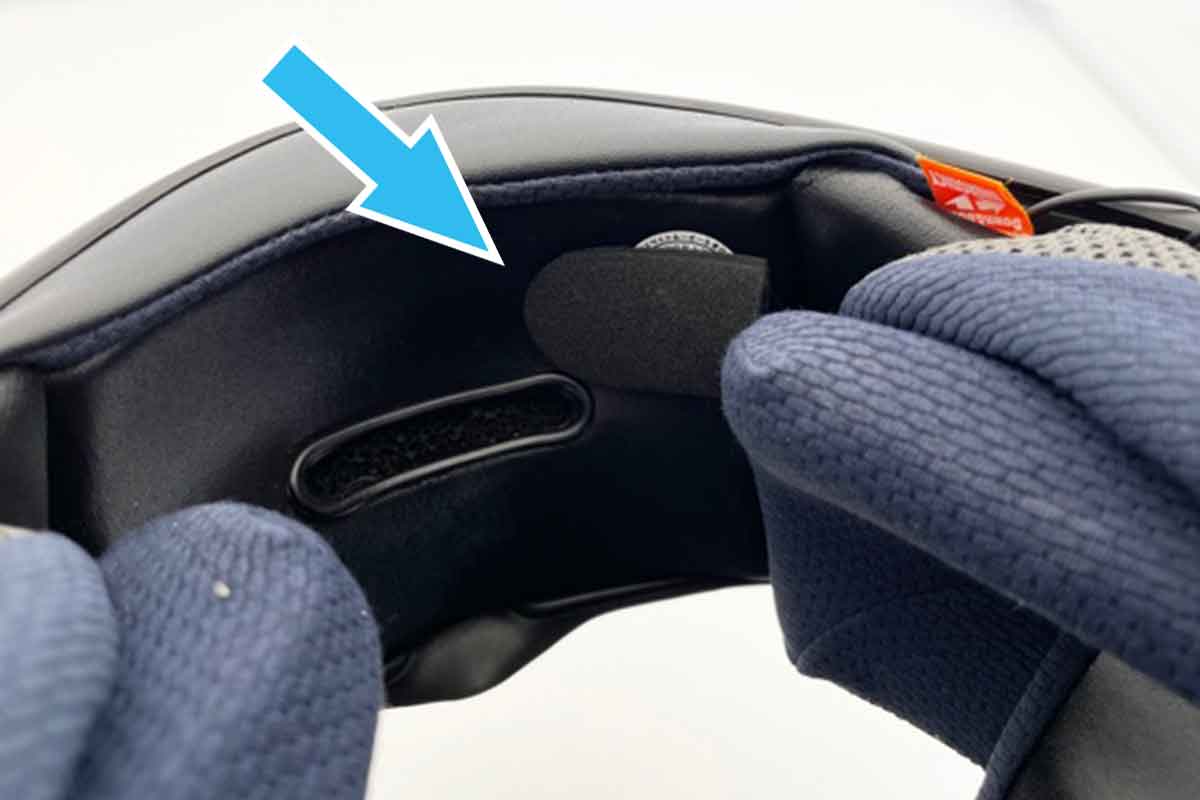

STEP13マイクスポンジ貼付け

マイクスポンジ貼付け

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付けます。

※エアダクトとかぶらないように設置してください。

STEP14ワイヤーマイク配線

ワイヤーマイク配線

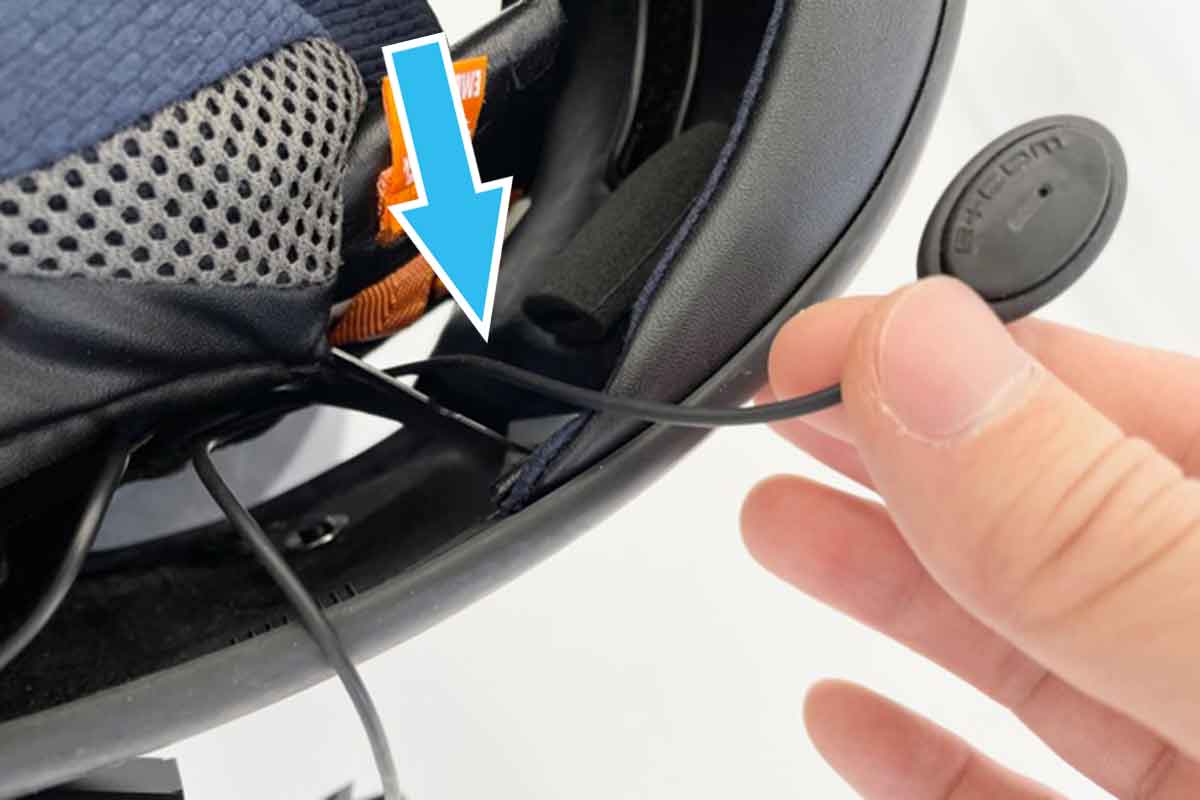

ワイヤーマイクは、システムネックの「枠先端」を回り込むように配線するとスムーズです。

STEP15システムパッド取付け

システムパッド取付け

システムパッドを戻します。

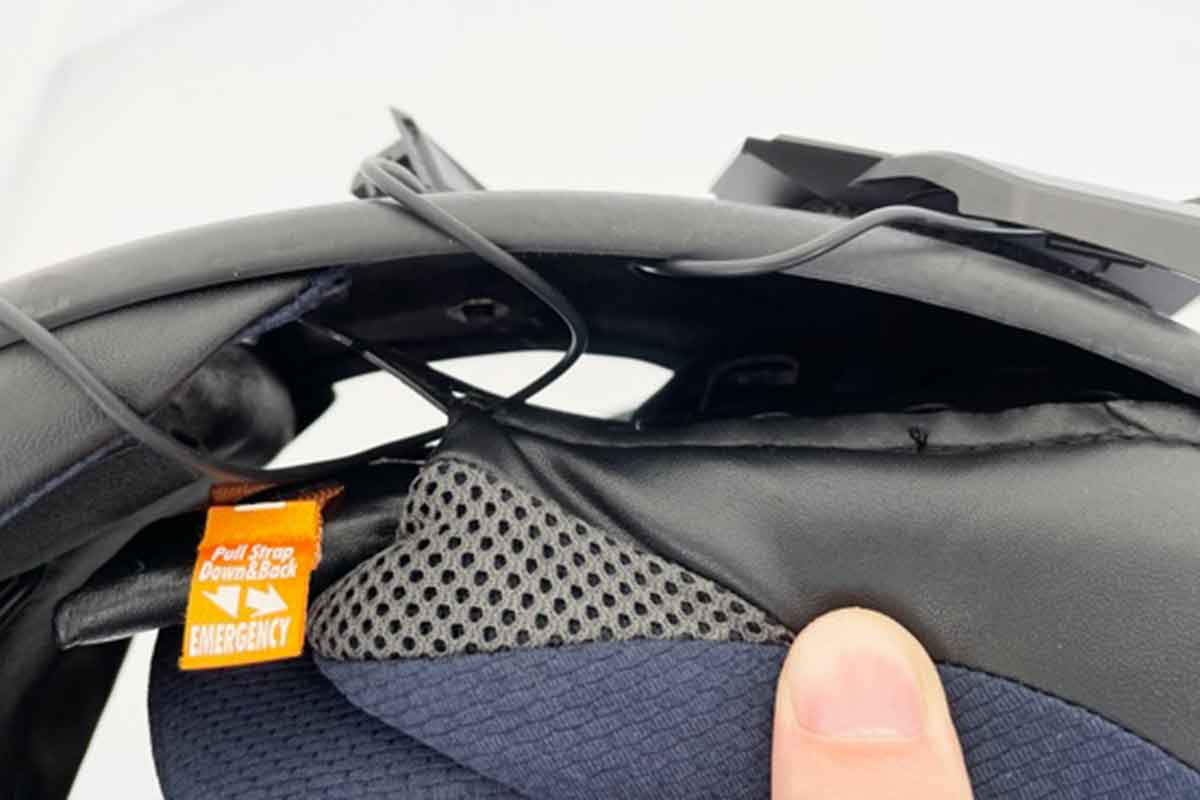

このとき、スピーカーとマイクのコネクタが外に出るようにします。

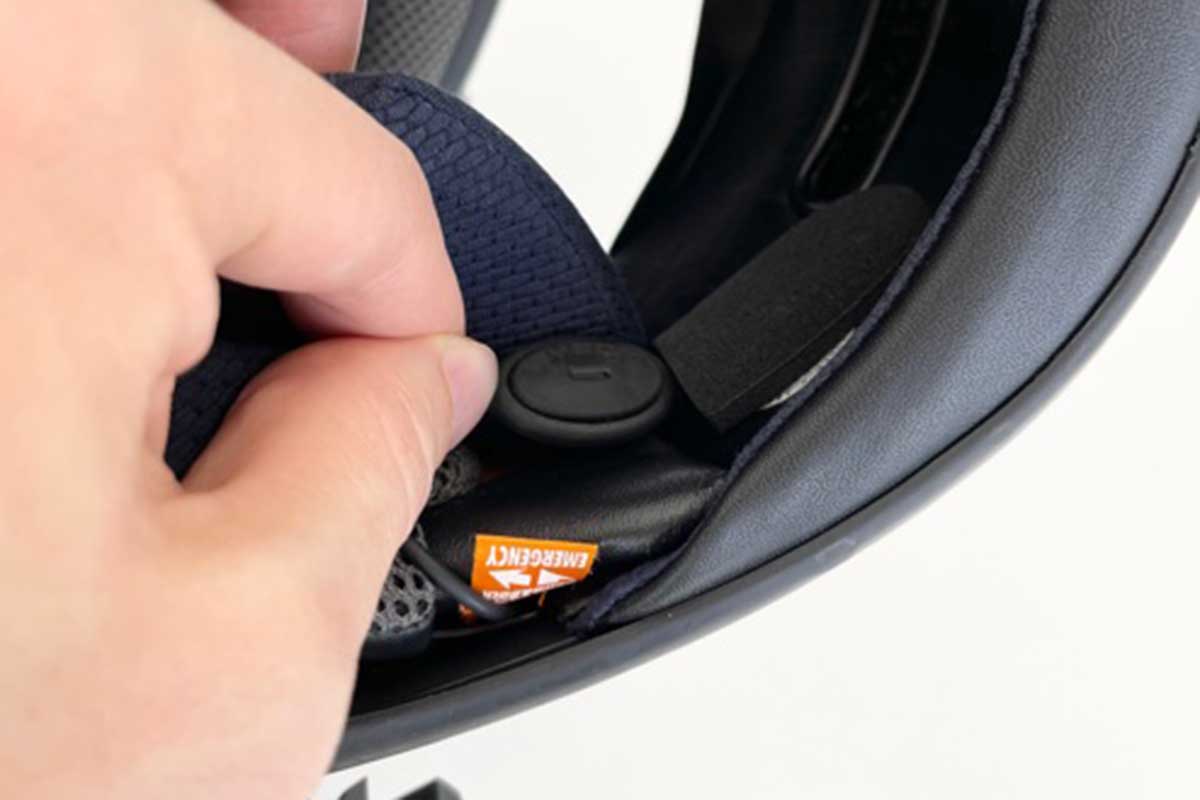

STEP16ワイヤーマイク取付け

ワイヤーマイク取付け

ワイヤーマイクの集音部を取り付けます。

※マイクの裏表に注意してください。穴の空いている方が、集音する方向です。

本体ユニットの取付け

STEP17本体ユニット取付け

本体ユニット取付け

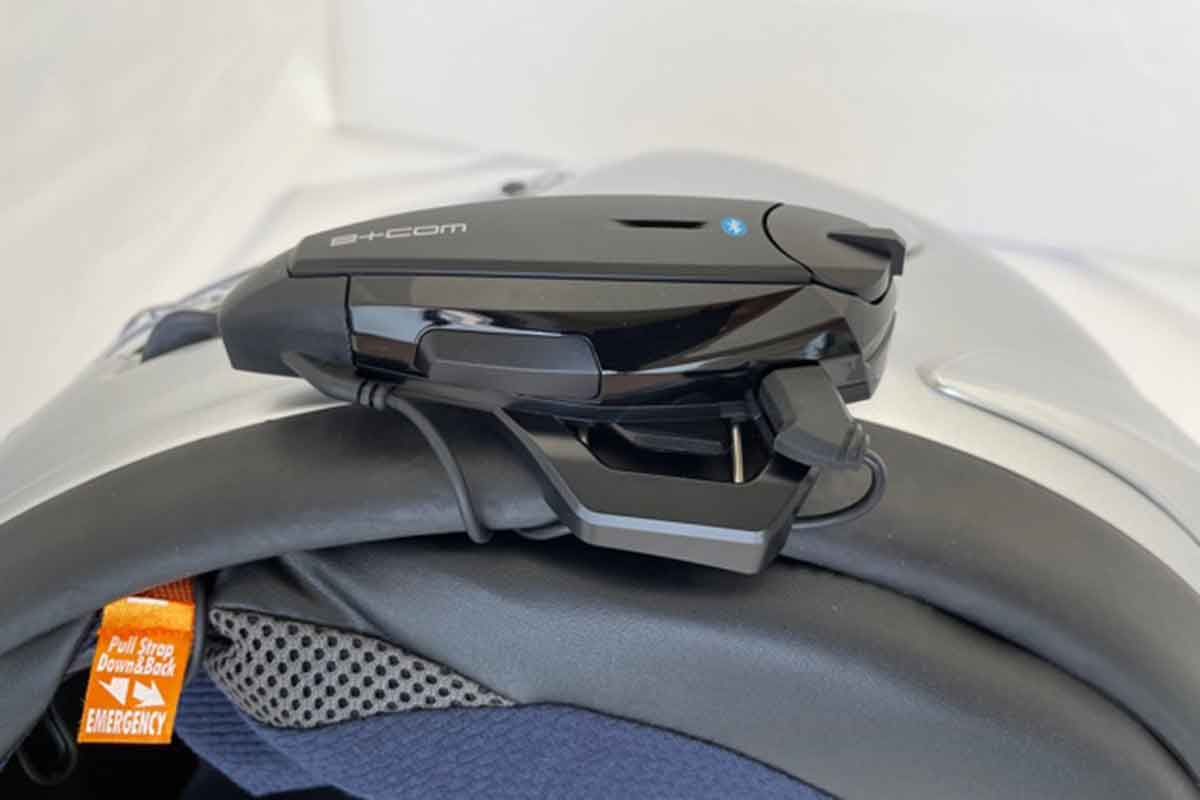

本体ユニットを取り付け、ワイヤーマイクやスピーカーのコネクタを接続します。

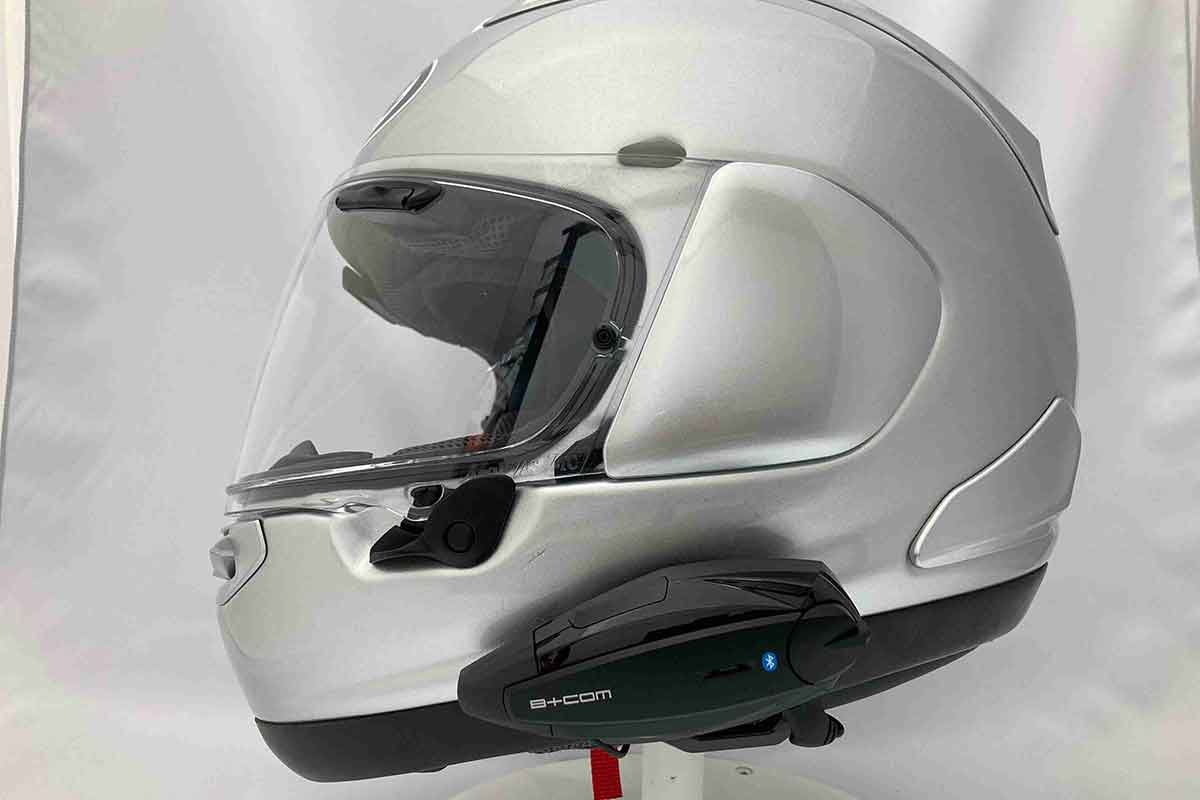

STEP18完成

完成

以上で完成です。

B+COM ONE
Arai RX-7X 取付資料
PDF版はこちら
