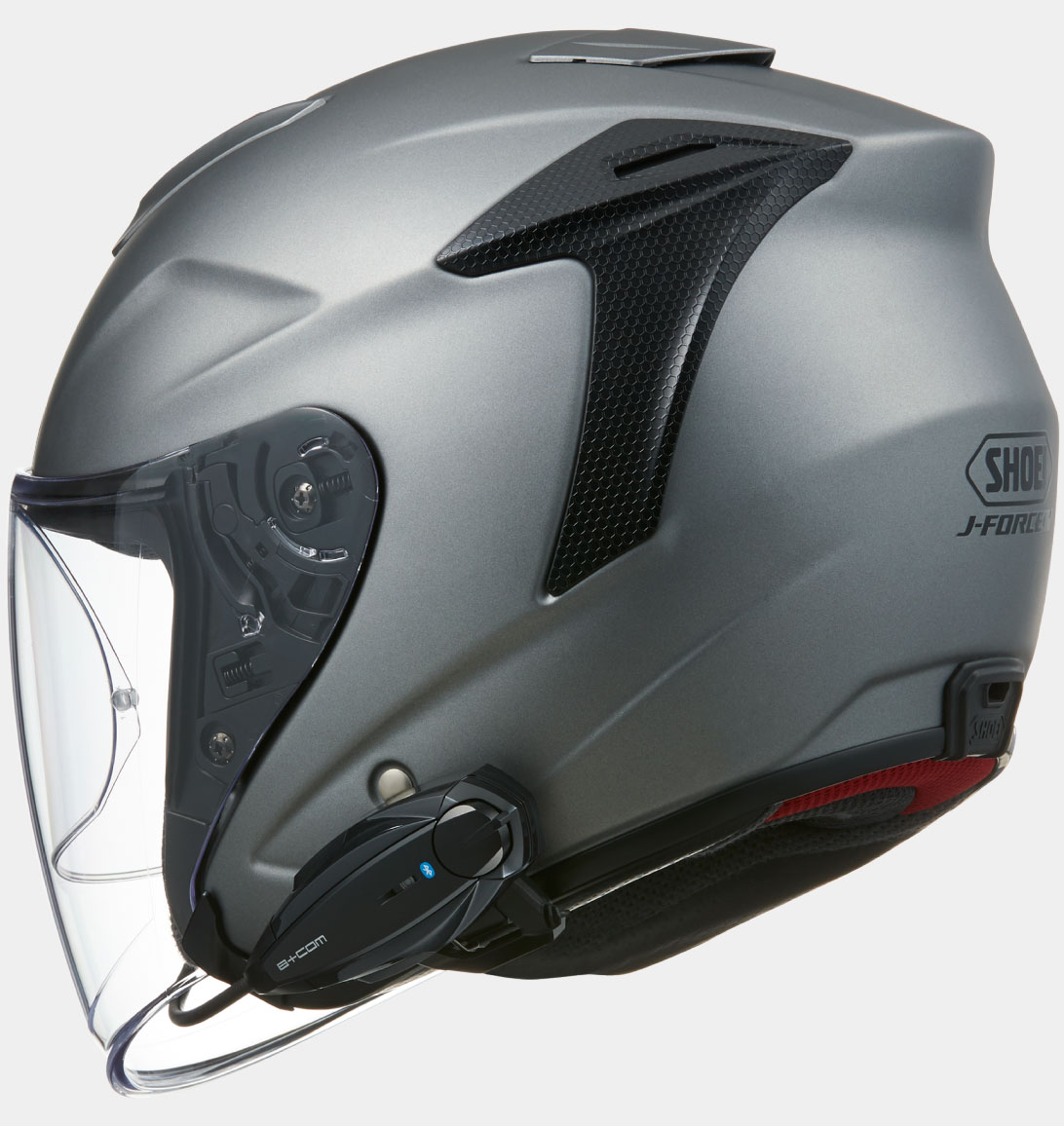

B+COM ONE バイク用インカム ジェットヘルメット取付方法 SHOEI J-FORCE IV

取付前の準備

STEP1取付準備

取付準備

SHOEIヘルメット[J-FORCE Ⅳ]のB+COM取付をご紹介します。

STEP2B+COMの準備

B+COMの準備

画像を参考にB+COM1キット分を用意します。

※ベースプレートの組み立て方法については、ページ下部の「ベースプレートの組み立て」をご確認下さい。

STEP3スピーカーの準備

スピーカーの準備

スピーカー裏面に面ファスナー(オス)が貼り付けられていることを確認します。

STEP4ベースプレートの準備1

ベースプレートの準備1

「ベースプレート」を取り付けます。
「ワイヤークリップ」を使用した場合

STEP5ベースプレートの準備2

ベースプレートの準備2

「ベース用面ファスナー」を使用した場合

スピーカーの取付

STEP6チークパッド取り外し

チークパッド取り外し

ヘルメットのチークパッドとイヤーパッドを取り外します。
※チークパッドは左側のみ

STEP7面ファスナー貼付け

面ファスナー貼付け

左右の耳部分の窪みに「スピーカー固定用面ファスナー」を貼り付けます。

STEP8調整パッド貼付け

調整パッド貼付け

耳とスピーカーとの隙間が生じやすいため、このヘルメットでは「スピーカー固定用調整パッド」を1枚貼り付けることをおすすめします。
※個人差があるため、必ずフィッティングの調整を行ってください。

STEP9スピーカー取付け

スピーカー取付け

「スピーカー」を取り付けます。
イヤーホールにそのまま合わせるのではなく、出来る限り、ヘルメット前方、チンストラップのV字ライン側に寄せるのがコツです。

STEP10スピーカー配線1

スピーカー配線1

ヘルメット後方右側のスナップを外し、配線をスナップの内側に通します。

STEP11スピーカー配線2

スピーカー配線2

内装後ろ側に配線を通します。

STEP12スピーカー配線3

スピーカー配線3

左側も同様に配線を通します。
その後、右側と同様にスピーカーを取り付けます。

マイクの取付(ワイヤーマイクを使用する場合)

STEP13ワイヤーマイク取付け1

ワイヤーマイク取付け1

ワイヤーマイクで使用する場合は、左側チークパッドの丸印部分に集音部を仕込みます。
アームマイクで使用する場合は、「本体取付」の項目に進んでください。

STEP14ワイヤーマイク取付け2

ワイヤーマイク取付け2

チークパッドの隙間にマイクを通します。
※内装の外側へ配線を取り回すことも可能です。(収納が難しくなりますが、配線の負担が軽減されます。)

STEP15ワイヤーマイク取付け3

ワイヤーマイク取付け3

通し終わったら写真の状態になります。
※マイクの裏表に注意して下さい。裏表を逆にするとマイクが音声を拾いにくくなります。(穴の空いている面が表です)

STEP16ワイヤーマイク配線

ワイヤーマイク配線

チークパッドを戻し、スピーカー、マイクの配線を内装の隙間から取り出します。

STEP17配線のコツ

配線のコツ

ベースプレート内側の溝にスピーカー配線を沿わせると、きれいに取りまわすことができます。

STEP18配線調整

配線調整

本体ユニットを取り付けた際にフィットするよう、配線の長さを調整します。

本体ユニットの取付

STEP19本体ユニット取付け1

本体ユニット取付け1

「B+COM ONE 本体ユニット」を取り付けます。

STEP20本体ユニット取付け2

本体ユニット取付け2

下から見た図。

STEP21本体ユニット取付け3

本体ユニット取付け3

配線は内装の内側にあるため、外側からは見えません。

STEP22アームマイクでの取付1

アームマイクでの取付1

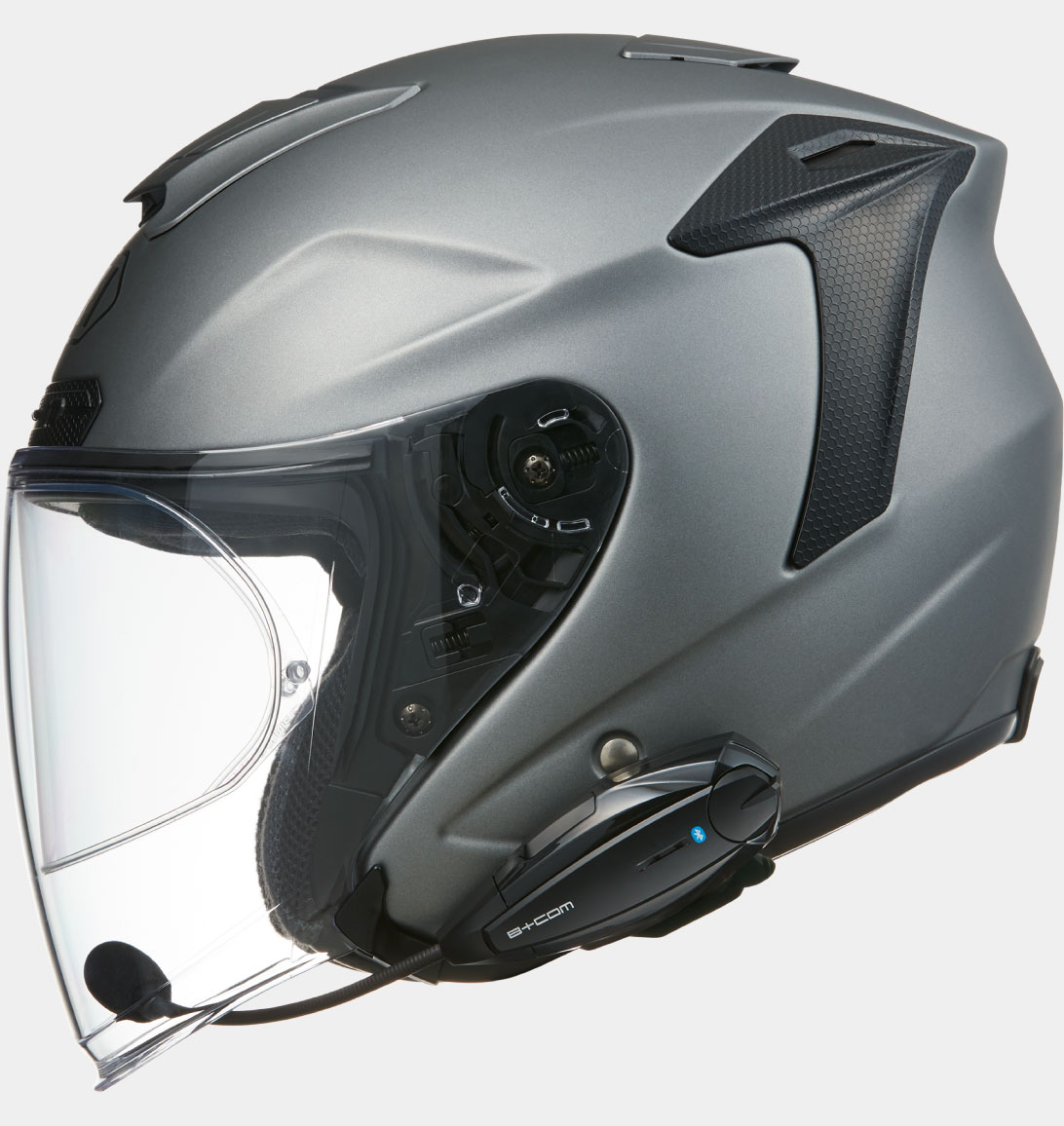

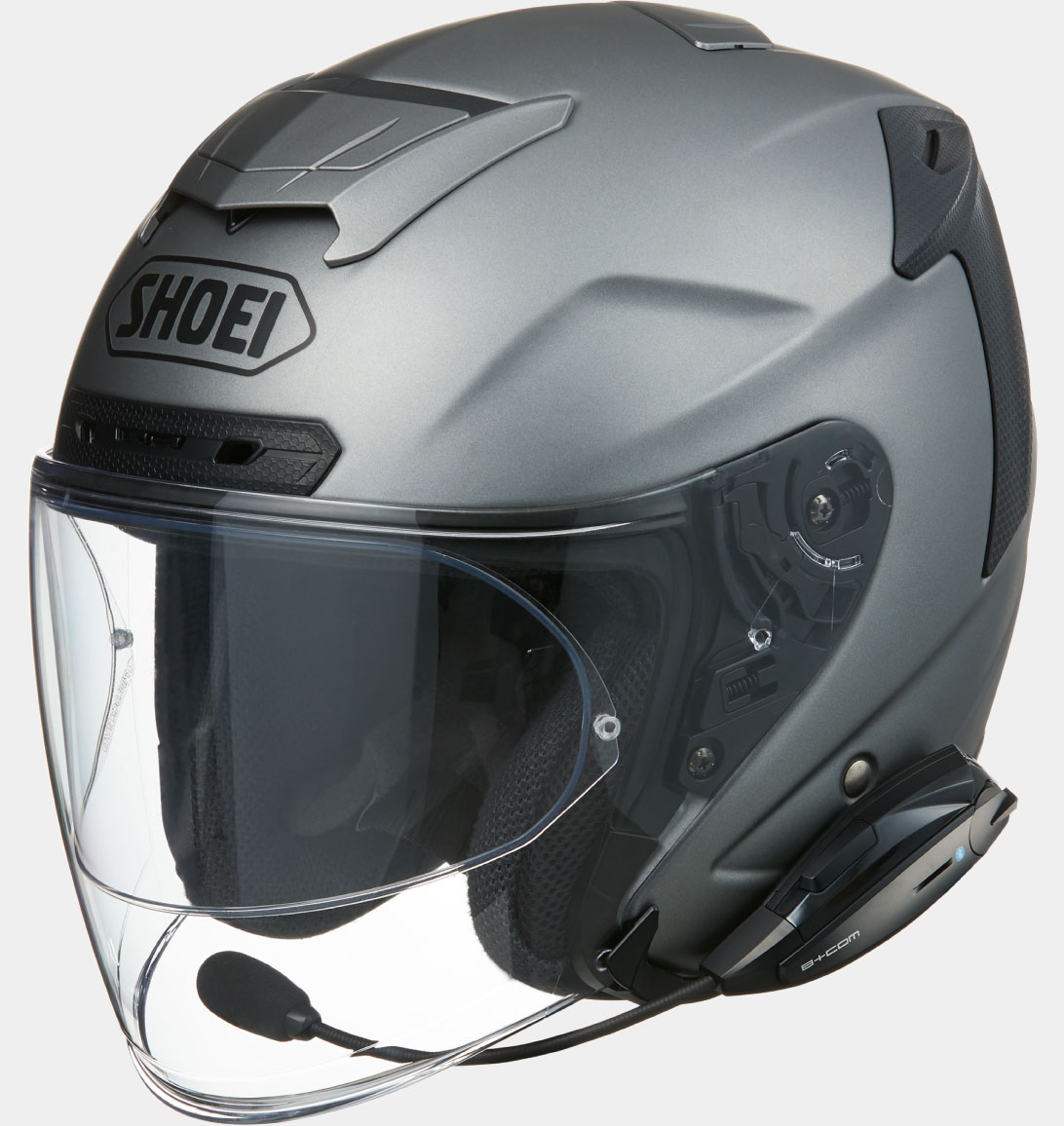

アームマイクを使用した場合は、図のようになります。

STEP23アームマイクでの取付2

アームマイクでの取付2

下から見た図。

STEP24取付け完了

取付け完了

以上で取付け完了です。

ベースプレート組み立て

STEP1ベースプレート準備

ベースプレート準備

画像を参考に、B+COM取付け用ベースプレート類を用意します。

※プラスの精密ドライバー(#0)が必要です。

STEP2脱脂作業

脱脂作業

「保護ラバー」を貼り付ける前に、貼付箇所をパーツクリーナーや中性洗剤などで脱脂します。

STEP3保護ラバー貼付け1

保護ラバー貼付け1

「保護ラバー」を貼付部の角に合わせながら貼り付けます。

STEP4保護ラバー貼付け2

保護ラバー貼付け2

全体に浮き等がないようにしっかりと貼り付けます。

STEP5ワイヤークリップ
取付け1

ワイヤークリップ取付け1

ドライバーを使用してワイヤークリップホルダーとプレートを固定しているネジを2箇所外します。

STEP6ワイヤークリップ
取付け2

ワイヤークリップ取付け2

ワイヤークリップホルダーを取り外します。

STEP7ワイヤークリップ
取付け3

ワイヤークリップ取付け3

2箇所の穴へ、矢印方向に「ワイヤークリップ」を差し込みます。

STEP8ワイヤークリップ
取付け4

ワイヤークリップ取付け4

ワイヤークリップホルダーをガイドに沿って取り付けます。

STEP9ワイヤークリップ
取付け5

ワイヤークリップ取付け5

ドライバーを使用してプレートとワイヤークリップホルダーを固定します。

STEP10ワイヤークリップ
取付け6

ワイヤークリップ取付け6

固定後、ワイヤークリップホルダーが浮いていたり、がたつきがないか、確認してください。

STEP11組み立て完成

組み立て完成

これで完成です。

ベースプレートの取付手順

STEP1ベース差し込み

ベース差し込み

ベースプレート先端をヘルメットの縁に押し付けながら矢印方向へ押し込みます。

※ワイヤークリップ部分を大きく広げてのお取付けは必要以上の負荷が掛かり、ベースプレートの破損原因となります。

STEP2ベース押し込み

ベース押し込み

矢印の方向に回しながら押し込みます。

STEP3取付け完了

取り付け完了

縁にしっかりと当たるまで押し込み、取付完了です。
