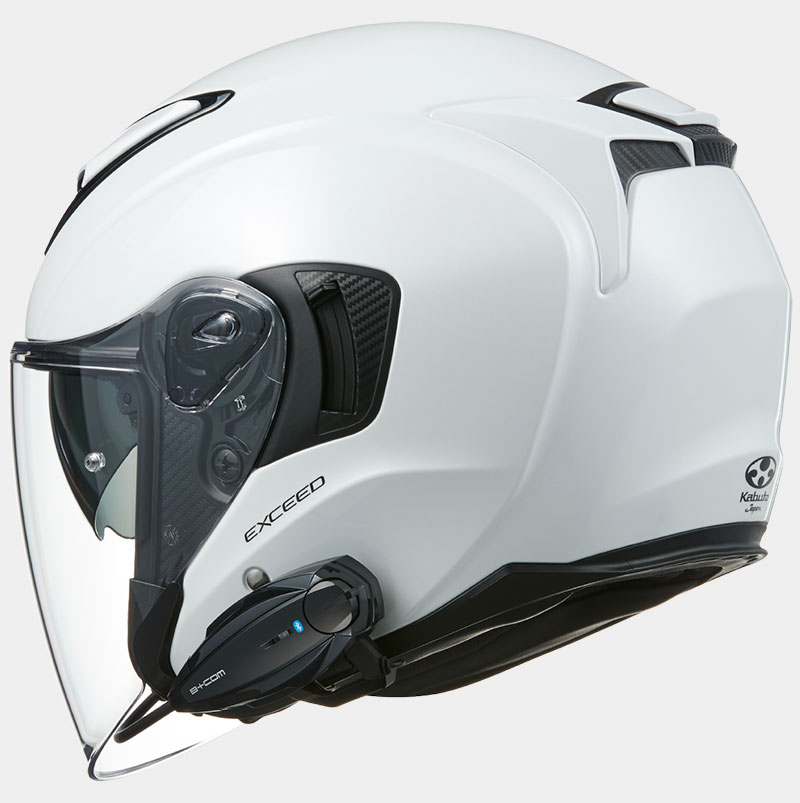

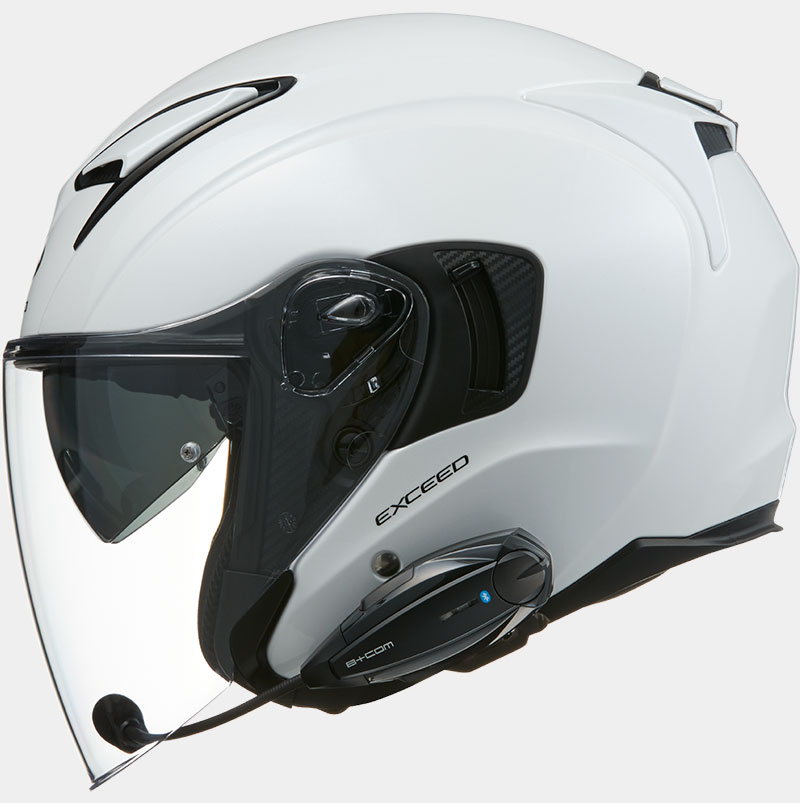

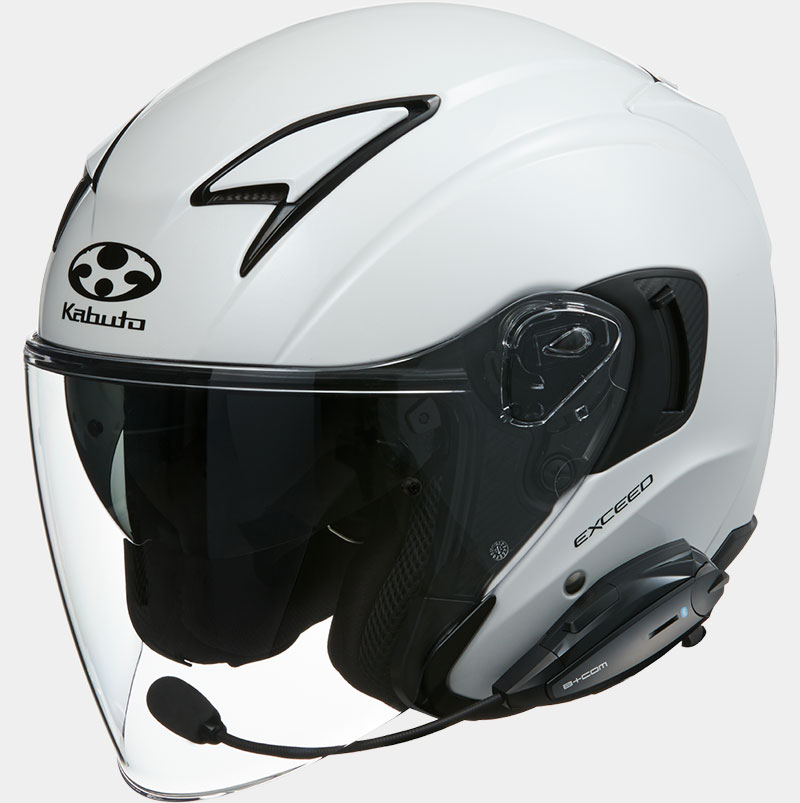

B+COM ONE バイク用インカム ジェットヘルメット取付方法 OGK KABUTO EXCEED

取付前の準備

STEP1取付準備

取付準備

OGK KABUTOヘルメット[EXCEED]のB+COM取付をご紹介します。

破損防止のため、タオルやマットなどの上での作業をおすすめします。

STEP2B+COMの準備

B+COMの準備

画像を参考にB+COM1キット分を用意します。

※ベースプレートの組み立て方法については、ページ下部の「ベースプレートの組み立て」をご確認下さい。

STEP3スピーカーの準備

スピーカーの準備

スピーカー裏面に面ファスナー(オス)が貼り付けられていることを確認します。

STEP4ベースプレートの取付1

ベースプレートの取付1

ベースプレートを取り付けます。

※ワイヤークリップを使用した場合

STEP5ベースプレートの取付2

ベースプレートの取付2

「ベース用面ファスナー」を貼り付けた場合

※面ファスナー貼付前に必ず貼付箇所の脱脂を行って下さい。
※面ファスナーを貼り直す場合は、塗装を痛めないようご注意ください。

スピーカーの取付け

STEP6イヤーカップ取り外し1

イヤーカップ取り外し1

EXCEEDの内装には、イヤーカップが装着されています。

STEP7イヤーカップ取り外し2

イヤーカップ取り外し2

イヤーカップを取り外し、左右の耳部分の窪みに貼り付けられている面ファスナーに合わせて、「スピーカー」の右側を取り付けます。

STEP8イヤーカップ取り外し3

イヤーカップ取り外し3

耳とスピーカーの間に隙間ができるため、「スピーカー調整パッド」を1枚貼り付けることをおすすめします。

STEP9スピーカー位置調整

スピーカー位置調整

スピーカー位置の微調整をします。

可能な限りチンストラップ側のV字ラインに寄せ、スピーカーの中心が、耳穴の中心と重なるようにするのがコツです。

STEP10スピーカー配線1

スピーカー配線1

ヘルメット内装のスナップを外し、配線をスナップの内側に通します。

STEP11スピーカー配線2

スピーカー配線2

左側チークパッドを取り外すと、スムーズに配線を取りまわすことが出来ます。

STEP12スピーカー配線2

スピーカー配線2

チークパッドを戻し、スピーカーの取付けは完了です。
ベースプレート裏側の溝に合わせて配線を差し込むと、より綺麗になります。

マイクの取付け(ワイヤーマイクを使用する場合)

STEP13ワイヤーマイク取付け1

スピーカー配線2

「ワイヤーマイク」で使用する場合には、左側のパッド内に仕込む形での運用をします。
マイクの集音部は赤丸の部分に来るように設置します。

STEP14ワイヤーマイク取付け2

スピーカー配線2

チークパッド下側の隙間にマイクを通して設置します。

※マイクの裏表に注意して下さい。穴の空いている面が集音する方向です。

本体ユニットの取付け

STEP15本体ユニット取付け1

本体ユニット取付け1

「B+COM ONE本体ユニット」を取り付けます。

※アームマイクを使用する場合は、風切り音低減のため、必ずマイクスポンジを取り付けて下さい。

STEP16本体ユニット取付け2

本体ユニット取付け2

下から見た図

STEP17本体ユニット取付け3

本体ユニット取付け3

配線は内装の内側にあるため、外側からは見えません。

STEP18完成

完成

以上で取付完了です。

ベースプレート組み立て

STEP1ベースプレート準備

ベースプレート準備

画像を参考に、B+COM取付け用ベースプレート類を用意します。

※プラスの精密ドライバー(#0)が必要です。

STEP2脱脂作業

脱脂作業

「保護ラバー」を貼り付ける前に、貼付箇所をパーツクリーナーや中性洗剤などで脱脂します。

STEP3保護ラバー貼付け1

保護ラバー貼付け1

「保護ラバー」を貼付部の角に合わせながら貼り付けます。

STEP4保護ラバー貼付け2

保護ラバー貼付け2

全体に浮き等がないようにしっかりと貼り付けます。

STEP5ワイヤークリップ
取付け1

ワイヤークリップ取付け1

ドライバーを使用してワイヤークリップホルダーとプレートを固定しているネジを2箇所外します。

STEP6ワイヤークリップ
取付け2

ワイヤークリップ取付け2

ワイヤークリップホルダーを取り外します。

STEP7ワイヤークリップ
取付け3

ワイヤークリップ取付け3

2箇所の穴へ、矢印方向に「ワイヤークリップ」を差し込みます。

STEP8ワイヤークリップ
取付け4

ワイヤークリップ取付け4

ワイヤークリップホルダーをガイドに沿って取り付けます。

STEP9ワイヤークリップ
取付け5

ワイヤークリップ取付け5

ドライバーを使用してプレートとワイヤークリップホルダーを固定します。

STEP10ワイヤークリップ
取付け6

ワイヤークリップ取付け6

固定後、ワイヤークリップホルダーが浮いていたり、がたつきがないか、確認してください。

STEP11組み立て完成

組み立て完成

これで完成です。

ベースプレートの取付手順

STEP1ベース差し込み

ベース差し込み

ベースプレート先端をヘルメットの縁に押し付けながら矢印方向へ押し込みます。

※ワイヤークリップ部分を大きく広げてのお取付けは必要以上の負荷が掛かり、ベースプレートの破損原因となります。

STEP2ベース押し込み

ベース押し込み

矢印の方向に回しながら押し込みます。

STEP3取付け完了

取り付け完了

縁にしっかりと当たるまで押し込み、取付完了です。
