MOUNT SYSTEM デバイス装着例

A:デバイスパーツの選択

A(デバイスパーツ)は、マウントするデバイスから選択。

A:デバイスパーツの各種デバイス適合表はこちら

iPhone / スマートフォン用ホルダー

iPhone6/S Plus
XPERIA Z5
A-44

■A-44 Smart Phone ユニバーサル ホルダーM8シリーズ(強化タイプ)
品番:00077818 価格:¥16,000 対応サイズ:幅61-87/高さ120-175/厚13.5まで(mm)
※デバイスの厚みにより装着可能幅が変わるので、ご注意ください。また画像のB-6/C-22は付属しません。 ※Limited

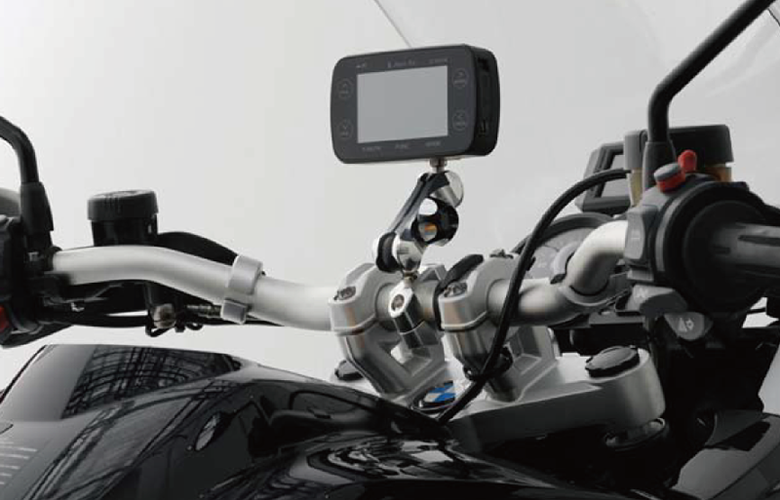

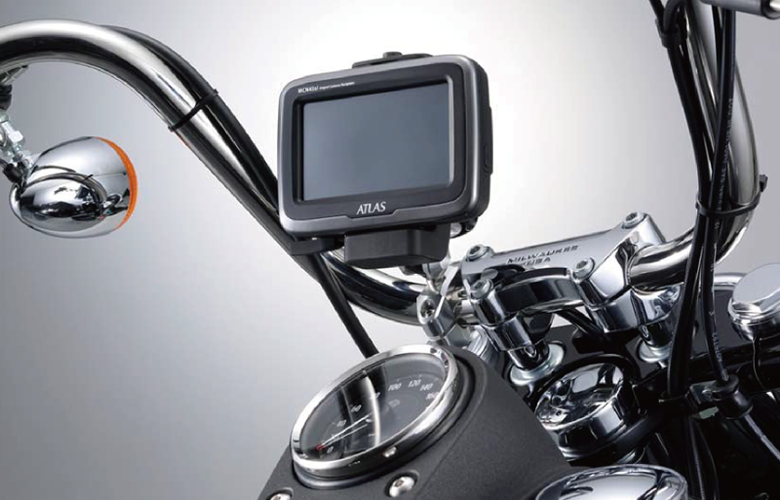

バイク用ナビ、ポータブルナビ用ホルダー

ユピテル MCN43/45/46si
ガーミン ZUMO660
A-39

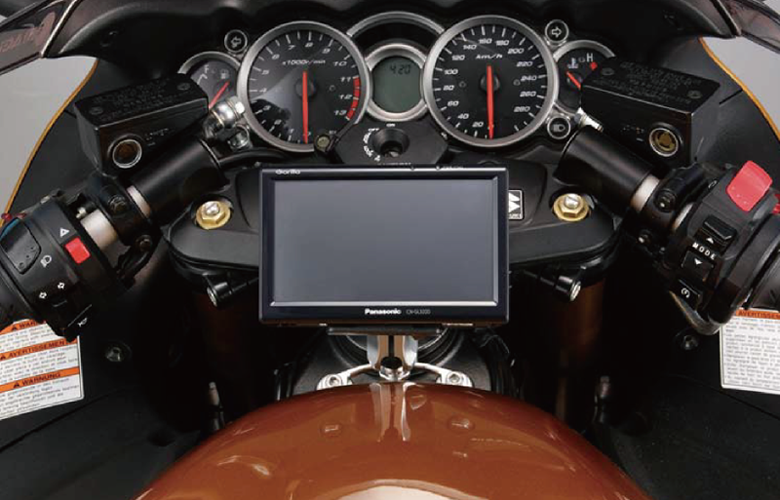

Panasonic ゴリラシリーズ
A-42

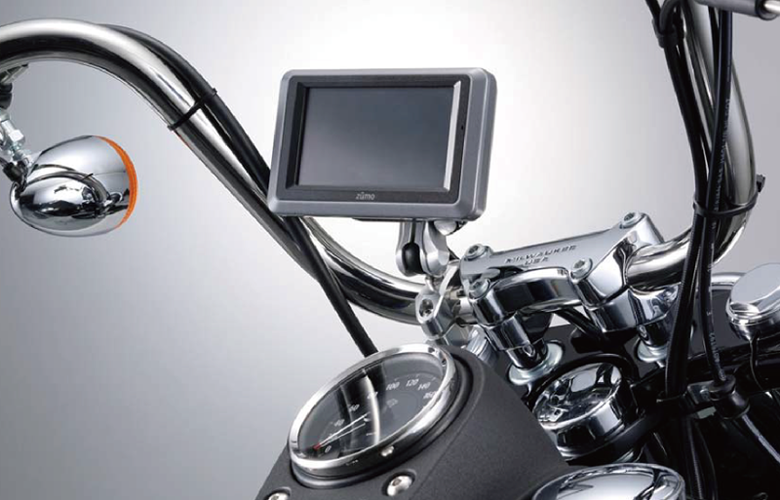

■A-39 ZUMO/MCN/XR430MC
M8シリーズ(強化タイプ)
品番: 00075091
価格:¥3,200

■A-42 Panasonic Gorilla CNGP530Dシリーズ
M8シリーズ(強化タイプ)
品番: 00076934コメ
価格:¥2,600
※Limited商品

バイクレーダー用ホルダー

ユピテル Z320B
A-35
■A-35 YUPITERU Z320Bホルダー
M8シリーズ(強化タイプ)
品番: 00073546
価格:¥3,200
※Limited

アクションカム、デジカメ用ホルダー

GoProシリーズ
A-43

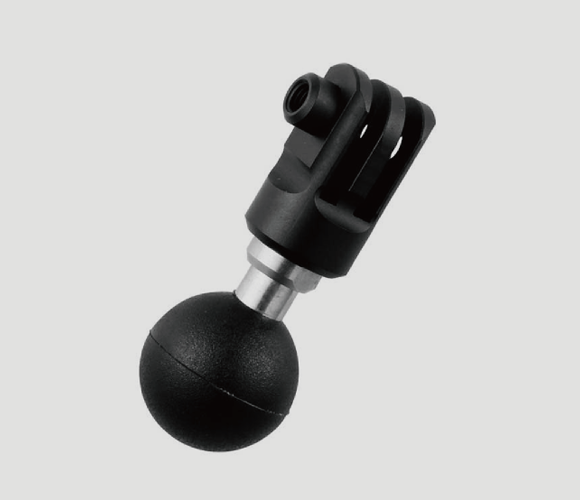

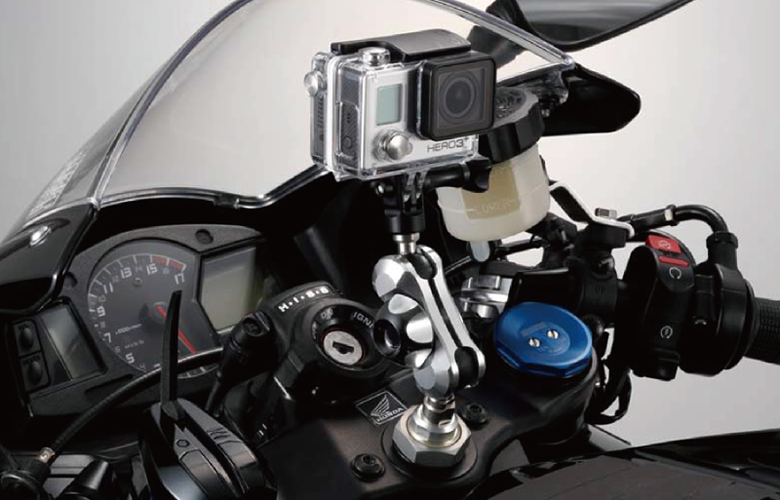

■A-43 GoProハウジング アダプター
M8シリーズ(強化タイプ)
品番: 00076935
価格:¥3,400
※Limited

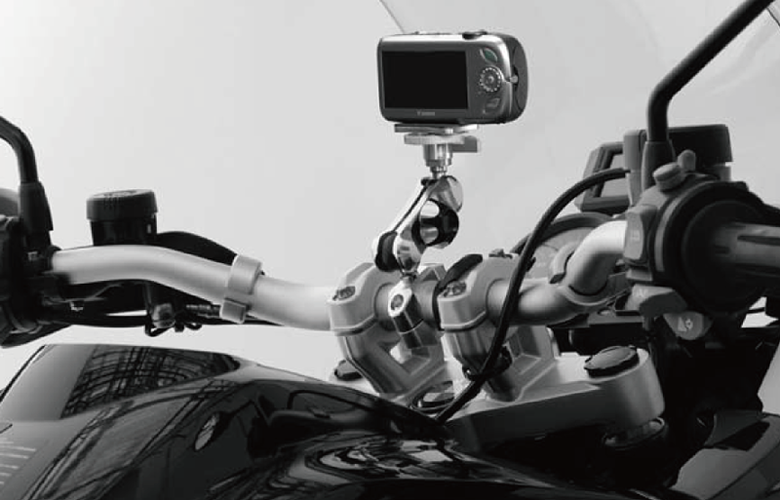

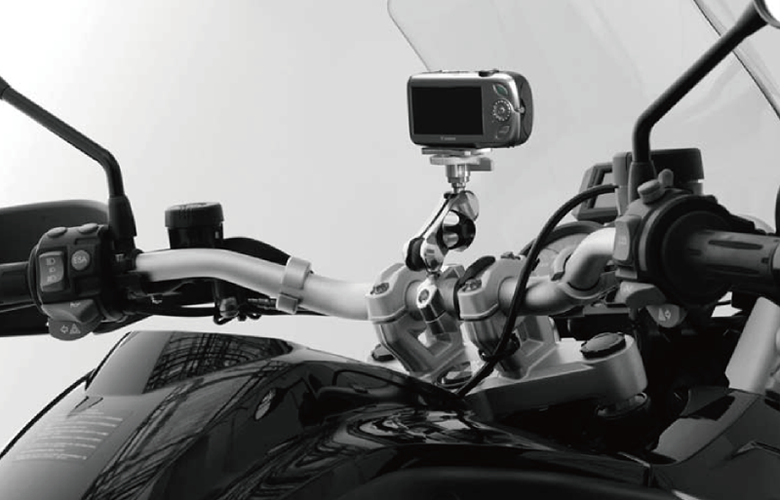

コンパクトデジカメ(汎用)
A-31
■A-31 デジタルカメラホルダー_U
M8シリーズ(強化タイプ)
品番: 00072772
価格:¥4,800
デバイス重量500gまで

B:アームパーツの選択

B(アームパーツ)は、2種類の長さ(高さ)から、バイク上での操作性・機能性などで選択。

B-6: 80mm
B-7: 66mm
■B-6 新型アーム 80mm
M8シリーズ(強化タイプ)
品番: 00073407
価格:¥5,000

■B-7 新型アーム 66mm
M8シリーズ(強化タイプ)
品番: 00073408
価格:¥5,000

C:ベースパーツの選択

C(ベースパーツ)は、バイクへの取り付け固定位置から選択。

C:ベースパーツのバイク取付適合表はこちら

ハンドルバーに固定する

ネイキッドバイクやアメリカンバイクなどのバーハンドルにクランプするベースです。 車種によりパイプ径が異なりますので、 バイクのパイプ径に合わせて選択します。

■C-22 パイプクランプベース 22.2mm
M8シリーズ(強化タイプ)

品番: 00073410 価格:¥4,200
※車両のバーハンドルの径を測定し、サイズのあったラインナップを選択してください。

■C-23 パイプクランプベース 1inch
M8シリーズ(強化タイプ)

品番: 00073411 価格:¥4,200 1inch (25.4mm)

■C-24 パイプクランプベース 28.5mm
M8シリーズ(強化タイプ)

品番: 00073412 価格:¥4,200

■C-25 新型パイプクランプベース 1.25inch
M8シリーズ(強化タイプ)

品番: 00073413 価格:¥4,200 1.25inch (31.75mm)

ハンドルバー用ベース
C-22 : パイプ径φ 22.2mm用
C-23 : パイプ径φ 1inchi用
C-24 : パイプ径φ 28.5mm用
C-25 : パイプ径φ 1.25inchi用

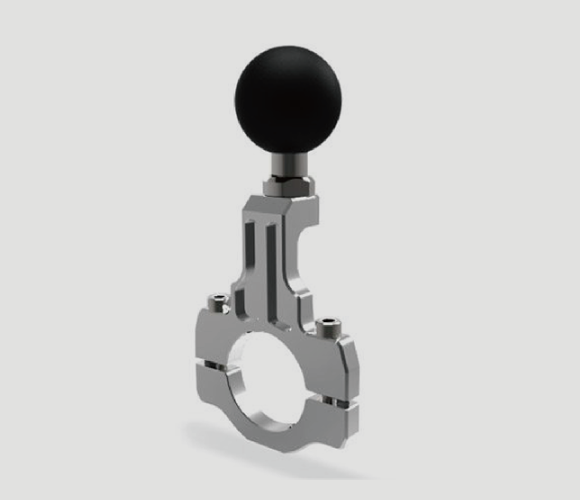

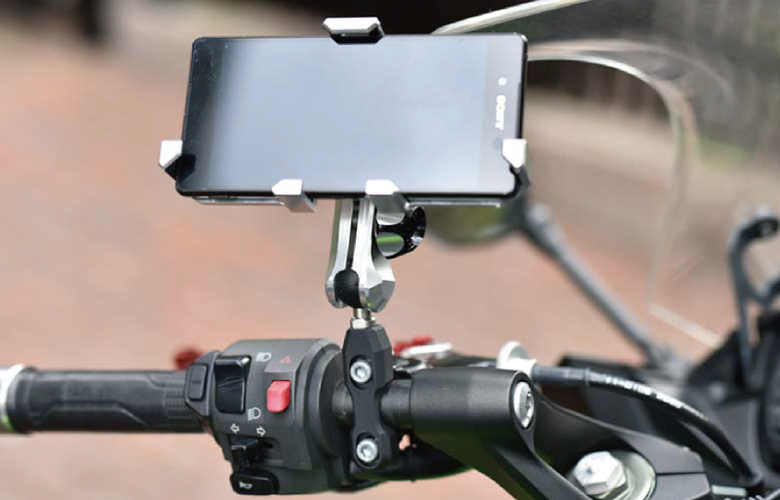

グリップ近くの狭い隙間に固定する

薄さ5mmの隙間があれば固定できる、薄型のハンドルバークランプタイプのベースです。ハンドルの中心に固定できない場合でも、多くのバイクに固定できる汎用性の高さがポイントです。合わせのネジだけではなく、ステンレスのサポートピンを設けることでネジ折れの心配のない、薄型でも高い強度を誇るベースです。

■C-27 ナローパイプクランプベース 22.2mm
M8シリーズ(強化タイプ)

品番: 00075093 価格:¥4,800 22.2mm

薄型ハンドルバークランプベース
C-27 : パイプ径φ 22.2mm 用

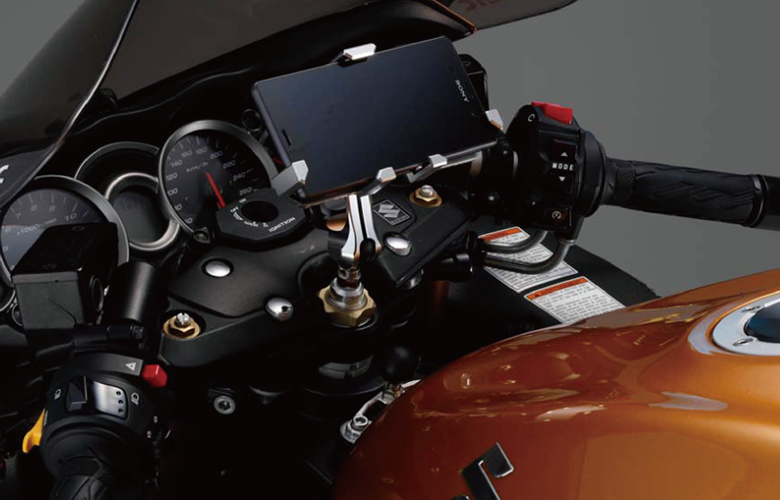

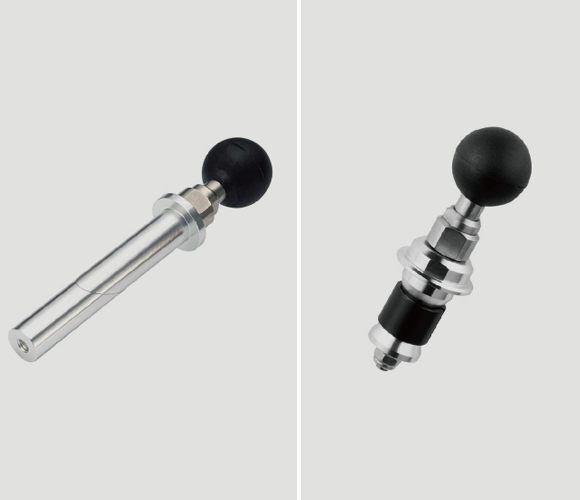

ステムホールに固定する

スーパースポーツやスポーツツアラーなどの、フルカウルバイクに最適なベースです。トップブリッジのステアリング中心のホールに挿入して固定するベースで、穴の内径に合わせて選びます。

■C-15 ステムマウントベースφ12.8
M8シリーズ(強化タイプ)

品番: 00069227 価格:¥4,800
※車両のステムホールの内径を測定し、サイズのあったラインナップを選択してください。

■C-16 ステムマウントベースφ15.8
M8シリーズ(強化タイプ)

品番: 00069228 価格:¥4,800

■C-26 ステムマウントベースM8シリーズ
M8シリーズ(強化タイプ)

品番: 00074573 価格:¥4,800
車種:KAWASAKI NINJA1000/GTR1400
φ12.8ショート(12.2-13mm対応)

■C-32 ステムマウントベースφ17〜20mm
M8シリーズ(強化タイプ)

品番: 00077279 価格:¥5,800
車種:HONDA CBR250R/400R/600RR

■C-33 ステムマウントベースφ23.5〜25mm用
M8シリーズ(強化タイプ)

品番: 00077280 価格:¥5,000
車種:HONDA CBR1000RR ※SPモデル非対応

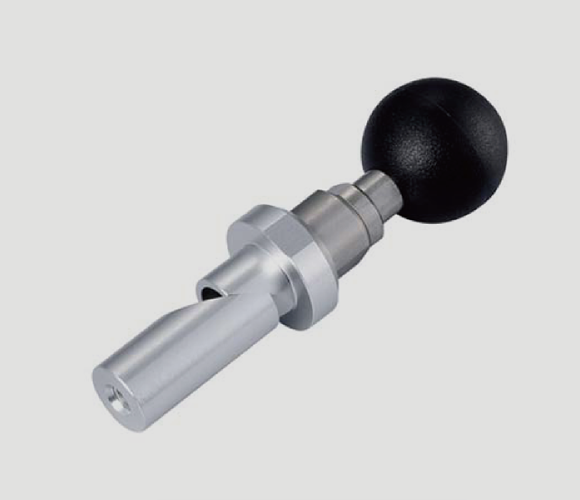

ステムホール ベース
C-15: 内径φ 12.2mm 〜 13mm用
C-16: 内径φ 15mm 〜 17mm用
C-26: 内径φ 12.2mm 〜 13mm用ショート
C-32: 内径φ 17mm 〜 20mm用
C-33: 内径φ 23.2mm 〜 25mm用

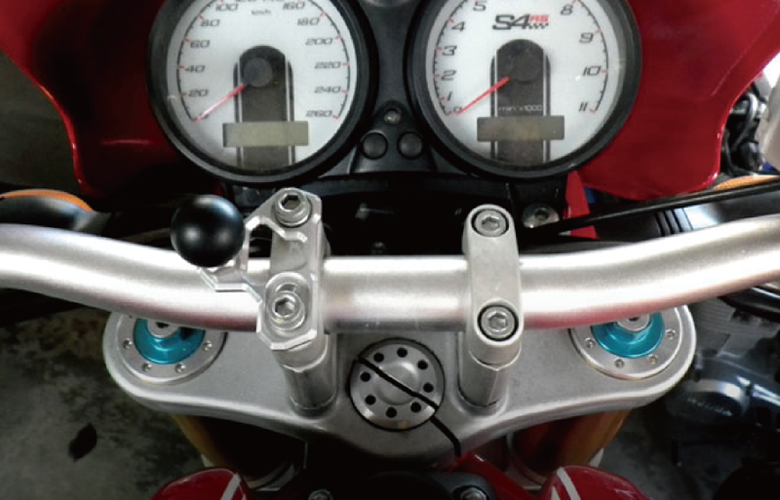

ハンドルバーホルダーに固定する

ハンドルバーをトップブリッジにクランプしている、ホルダーの取付ボルトをロングボルトに変更して、ホルダーと共締めするベースです。2点のネジ間の距離に合わせて選ぶ事が可能です。

■C-35 ハンドルバーホルダーアダプター
ピッチ 32-40mm M8シリーズ(強化タイプ)

品番: 00078336 価格:¥4,800

■C-36 ハンドルバーホルダーアダプター
ピッチ 40-48mm M8シリーズ(強化タイプ)

品番: 00078337 価格:¥4,800

ハンドルバーホルダー ベース
C-35:ネジ間 32mm〜40mm用
C-36:ネジ間 40mm〜48mm用

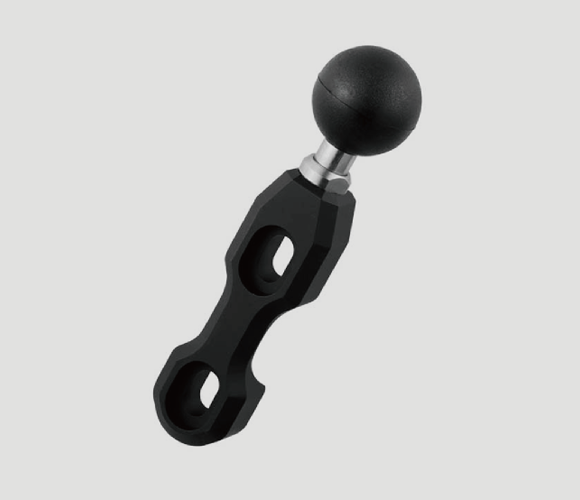

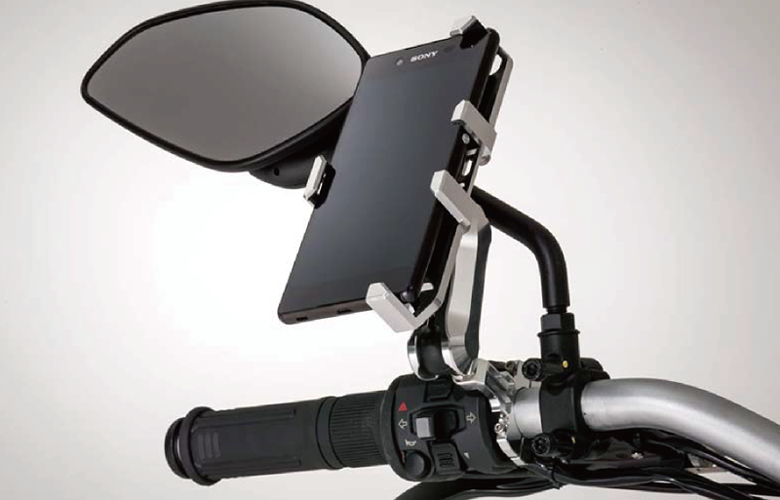

レバーホルダーに固定する

クラッチレバーホルダーや、ブレーキマスターホルダーのクランプパーツと交換して固定するベースです。ノーマルのボルトが短い場合や六角ボルトの場合は、適正な長さの六角キャップボルトへの変更が必要です。

■C-31 レバーホルダーベース ミリバー汎用
30-40mmピッチ
M8シリーズ(強化タイプ)

品番: 00076936 価格:¥4,000
ネジ間ピッチ30mm-40mm/22.2mmハンドルパイプ用
※別途、純正より長いM5キャップボルト必要

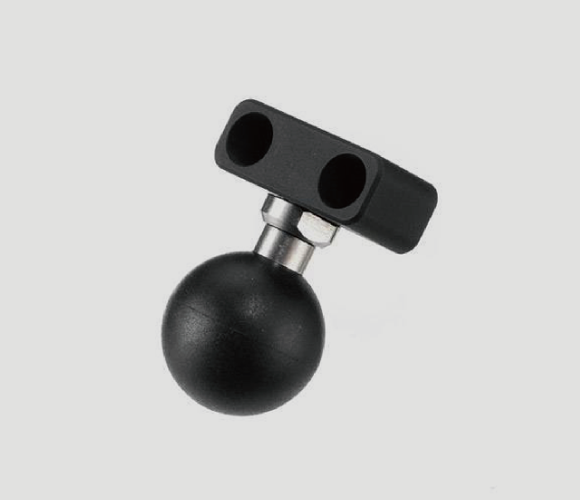

レバーホルダー ベース
C-31:φ 22.2mmバー/ネジ間 30mm〜40mm用

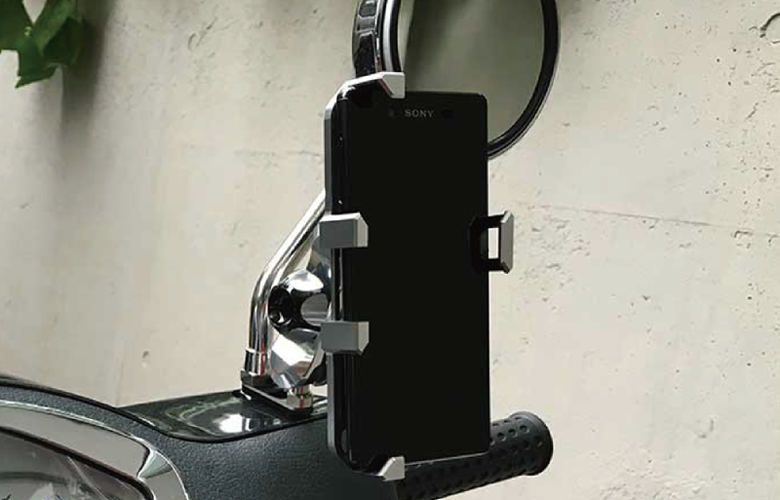

ミラーホルダーに固定する

バックミラーの取り付けネジ部に割り込ませてミラーで共締めするベースです。アダプタースリーブ付きでM8mm、M10mmの両方に対応可能です。カウルのあるスクーターなどは、ミラーアダプターなどを使用しての取り付けが必要となる場合があります。ネジ1本でのミラーとの共締め固定となるため、ミラーの固定部がもとより強くない場合には推奨できません。

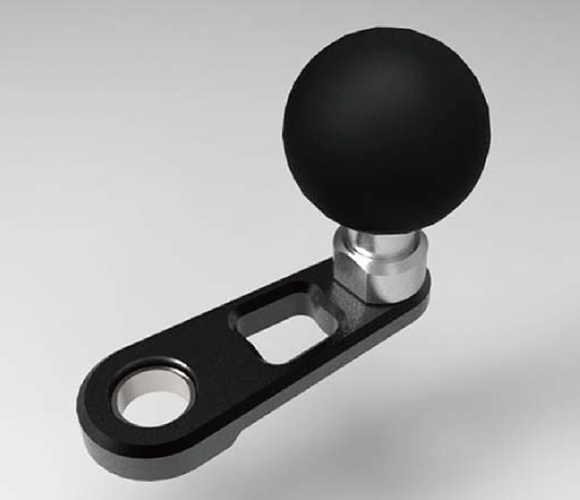

■C-34 ミラーマウントベース M8-M10対応
M8シリーズ(強化タイプ)

品番: 00078335 価格:¥3,400

ミラーホルダー ベース
C-34: M8mm、M10mm 両対応

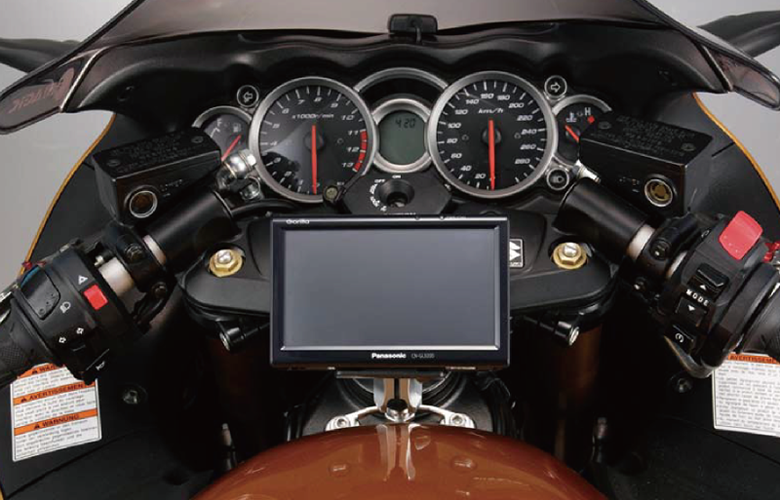

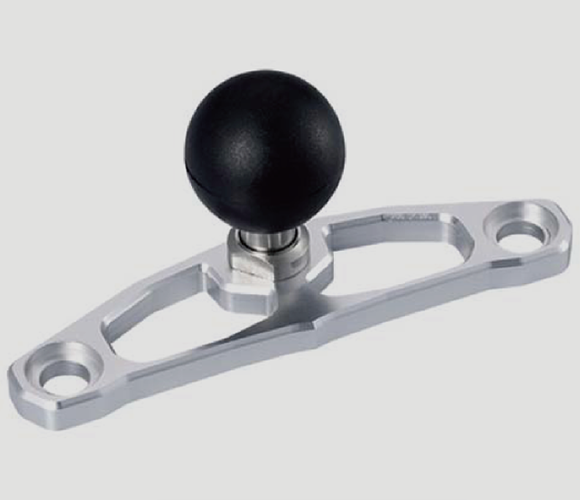

車種専用【HAYABUSA1300用】

HAYABUSA1300のタンクをメインフレームに固定する2本のボルト部に共締めする専用のベースです。2点のネジ間ピッチは70mmで固定ネジM6サイズとなり専用品のため、取付ネジも付属しています。

■C-28 HAYABUSA1300用フレームマウントベース
M8シリーズ(強化タイプ)

品番: 00075094 価格:¥3,800

HAYABUSA1300専用 ベース
C-28

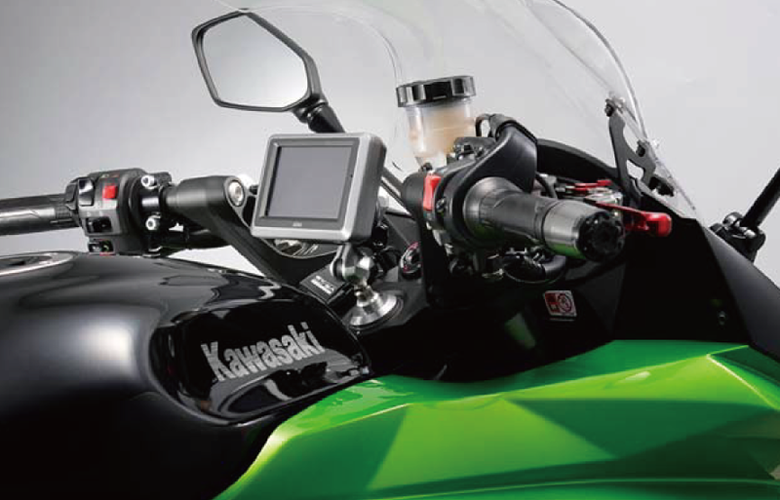

車種専用【Ninja1000、1400GTR、ZX-6R用】

一部のカワサキ車などで、ステムホールのトップキャップに六角対辺12.8mm、厚み約10mmの六角穴が開いたタイプ専用のステムマウントベースです。同じサイズのC-15では長く固定ができないためショートタイプの専用品です。

■C-26 ステムマウントベース
M8シリーズ(強化タイプ)

品番: 00074573 価格:¥4,800
車種:KAWASAKI NINJA1000/GTR1400
φ12.8ショート(12.2-13mm対応)

Ninja1000、1400GTR、ZX-6R ベース
C-26
